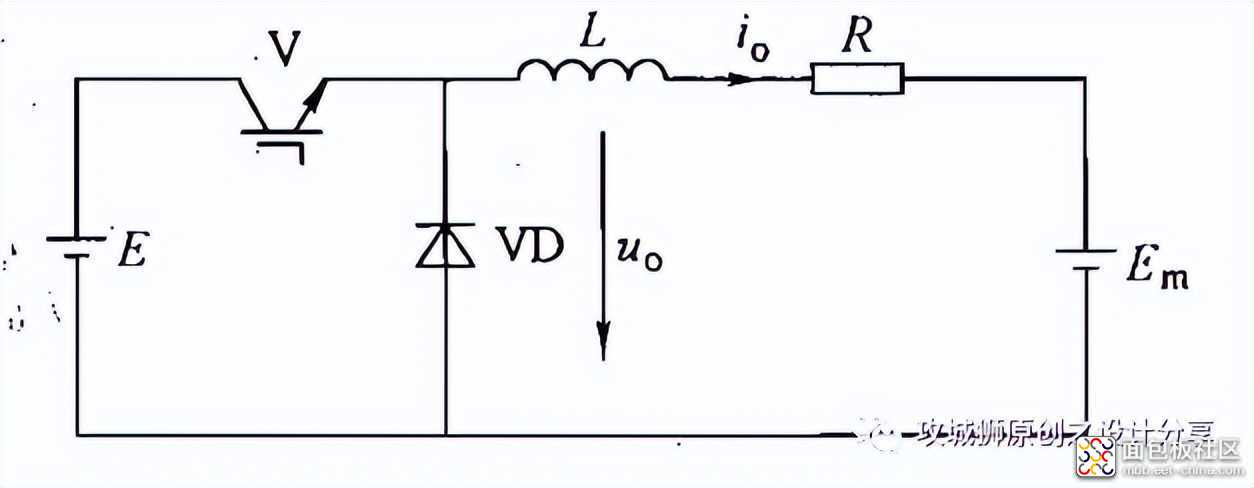

降压斩波电路原理图如下：
上图中V为全控器件，可以是IGBT，也可以是可控的三极管，MOS管等器件，但注意一定要可开通，可关断器件控制，UGE为控制V的控制电压。输入电源为直流E，输出为负载R，（如果负载为电机或蓄电池，则会产生反电动势，上图Em为反电动势的等效模型），如果没有反电动势，可以认为Em为0，即只有负载R.电路中的电感L和VD为关断V时为负载R继续提供能量，保证断开V仍有电流可以为负载供电。

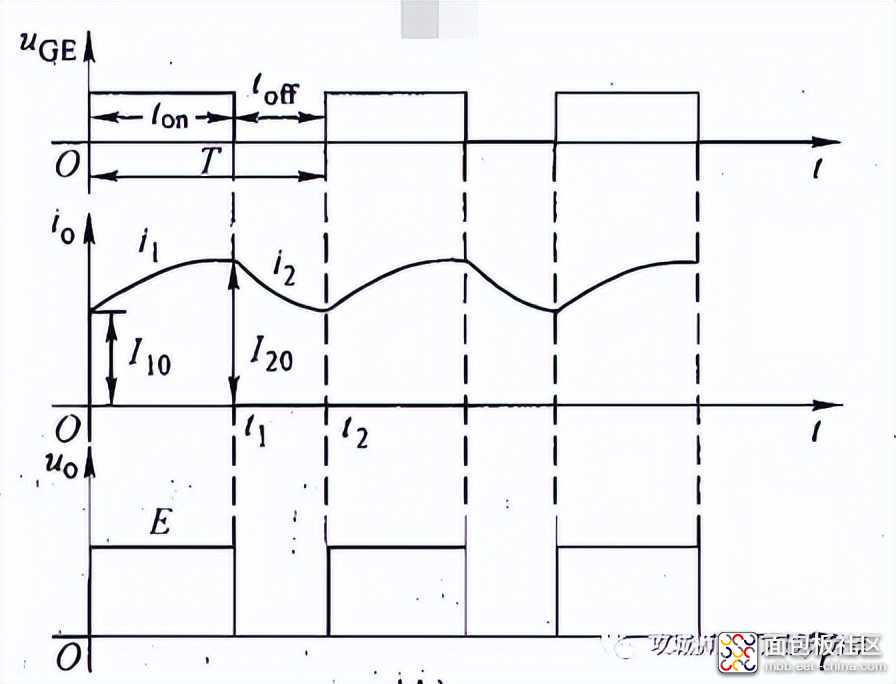

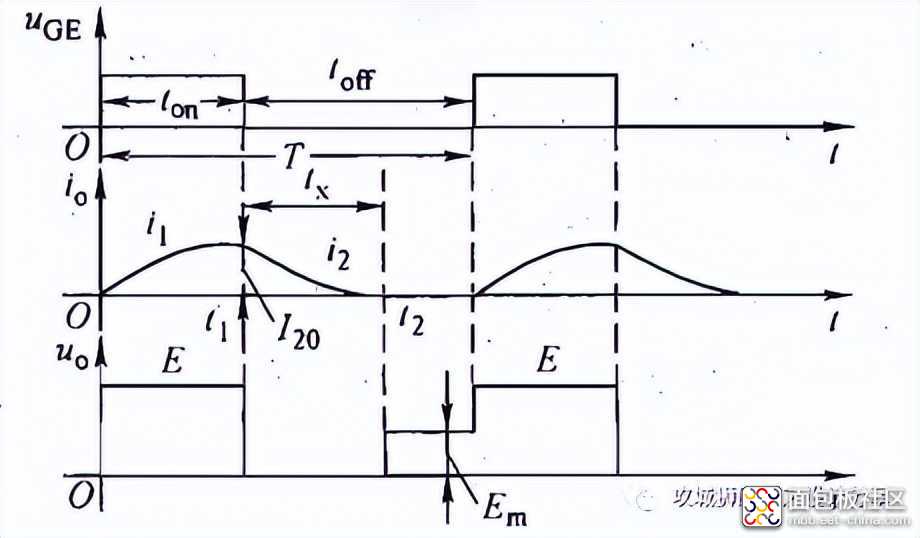

降压斩波电路波形图：
由前面的电路原理图和降压斩波电路波形图我们观察，这里我们以时间作为出发点，以控制信号UGE的电压为初始参考。
状态1：在t=0时刻，驱动器件V导通，电源E向负载供电，负载电压uo=E，此时电源E通过电感L向负载R供电。R上面的电流随着时间开始上升至t1时刻。
状态2：在t1时刻，控制V关断，负载电流经二极管VD续流，释放电感L中的能量，负载上电压uo=0，但是负载电流io由于电感的能量和VD二极管的通路配合下，负载电流连续减少至t2时刻。
状态3：t2时刻，控制V再次打开，E通过V，L向负载R供电，这就又回到了状态1的情况，形成循环。
状态1和状态2组成一个周期T。状态1的V导通时间为ton，状态2的V关断的时间为toff，负载一个周期的平均电压值计算公式为：
α为导通的占空比，简称占空比或导通比。 由于输入电压E不变，因此调节占空比α，可以调节输出电压uo，这种电路称为降压斩波电路（buck Converter），也称buck变换器。
斩波电路有3种控制方式（第一种PWM方式最常见）：
(1) 保持周期T不变，调节开关导通时间ton，称为脉冲宽度调制（Pluse With Modulation, PWM）或脉冲调宽型.
(2) 开关导通时间ton不变，改变开关周期T，称为频率调制或调频型。
(3) ton和T都可调，使占空比改变，称为混合型。
