方案名称
远翔DC输入36V 5A大电流异步降压稳压器 内置MOS降压芯片FP6151XR 车载充电器/适配器降压方案
IC一般描述
FP6151是一款输入可达36V的非同步降压型稳压器，内置75mΩ内阻的高位NMOS，具有出色的负载和线路调节能力，可在宽输入电压范围内实现5A的连续输出电流。电流模式工作下提供了快速动态和简化回路的稳定性，工作开关频率可通过外部电阻设定。且具有低压栓锁保护、过电流保护和过热保护功能，稳压器在关断模式下仅消耗10µA的电源电流。FP6151是一款功能齐全，应用简单，且只需要少量的外部组件就能完成的降压型稳压方案。
特色说明
宽输入电压工作范围：4.5V~36V
内置软启动2ms
反馈电压0.808V (±2%)
转换效率可达90%
可通过外部电阻调整工作频率
封装SOP-8L(EP)
应用范围
车用充电器/适配器
USB电源
充电器电源
平板电视和监视器
数字机上盒
一般消费性产品

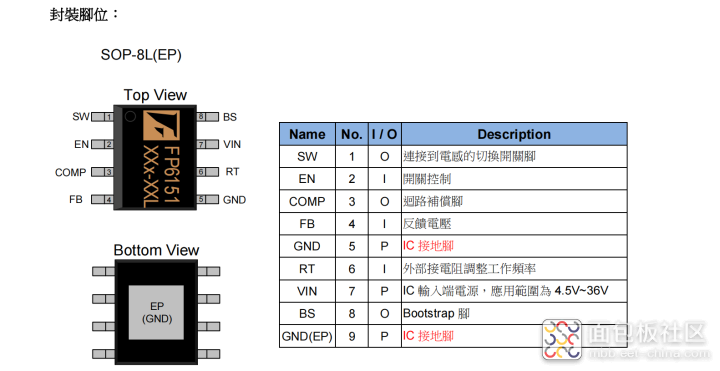

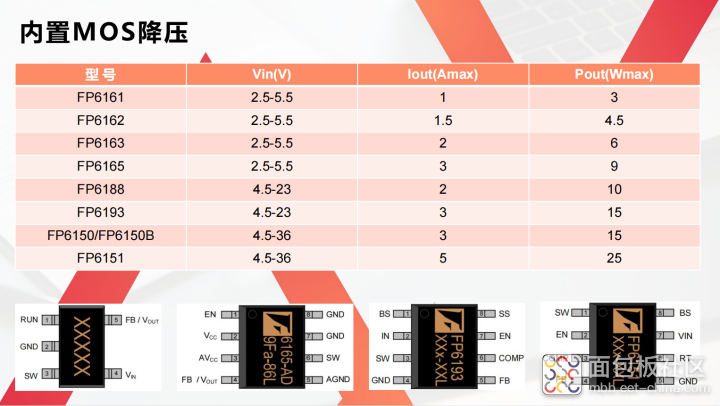

脚位描述

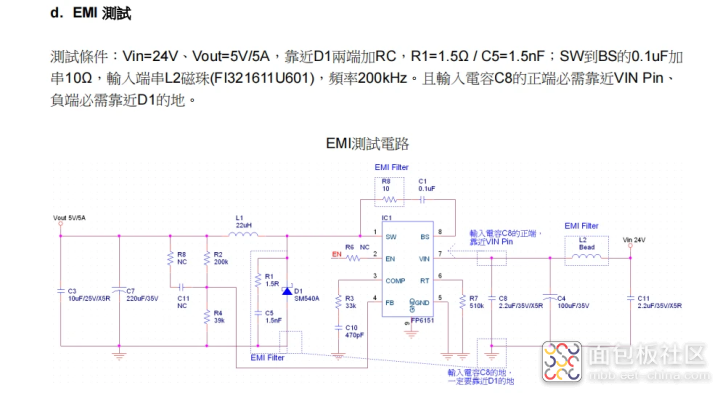

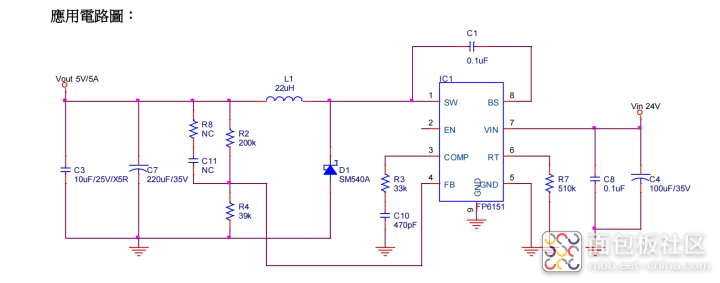

线路图
