半导体过压保护器是根据可控硅原理采用离子注入技术生产的一种新型保护器件,具有精确导通、快速响应(响应时间ns级)、浪涌吸收能力较强、双向对称、可靠性高等特点。但它的导通特性接近于短路,不能直接用于有源电路中,在这样的电路中使用时必须加限流元件,使其续流小于最小维持电流。

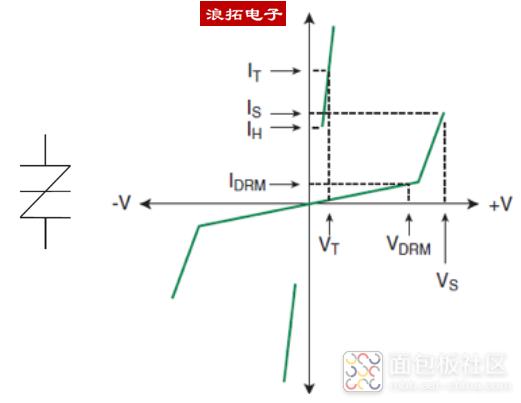

半导体放电管是一种PNPN组件,一个无门电极的自由电压控制的可控硅,当电压超过它的断态峰值电压(或称雪崩电压)时,半导体放电会将瞬态电压箝制到组件的开关电压(或称转折电压)值之内。电压继续增大时,半导体放电管由于负阻效应进入导通状态,只有在当电流小于维持电流时,组件才复位并恢复到它的高阻抗状态 。
QQ图片20230626124819 - 副本.png

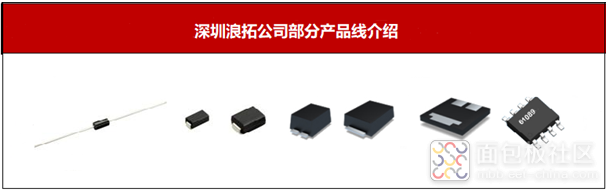

半导体过压保护器有贴装式、直插式和轴向引线式三种封装形式。

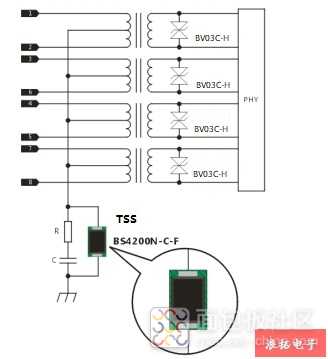

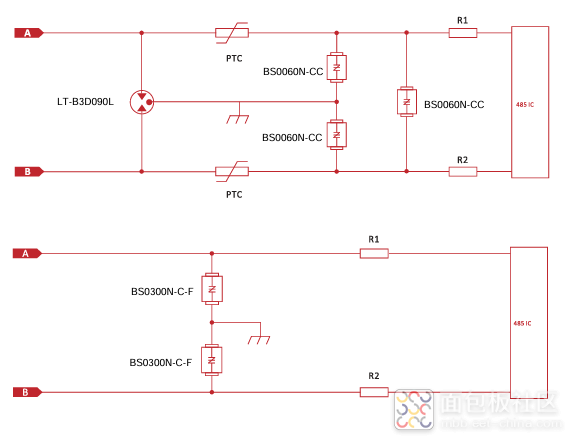

固体放电管使用时可直接跨接在被保护电路两端。固体放电管其应用范围广泛,可用于调制解调器、传真机、PBX系统、电话、POS系统、模拟和数字卡等。由于其浪涌通流能力较同尺寸的TVS管强,可在无源电路中代替TVS管使用。
