1 为啥这款LED灯动不动就不亮了

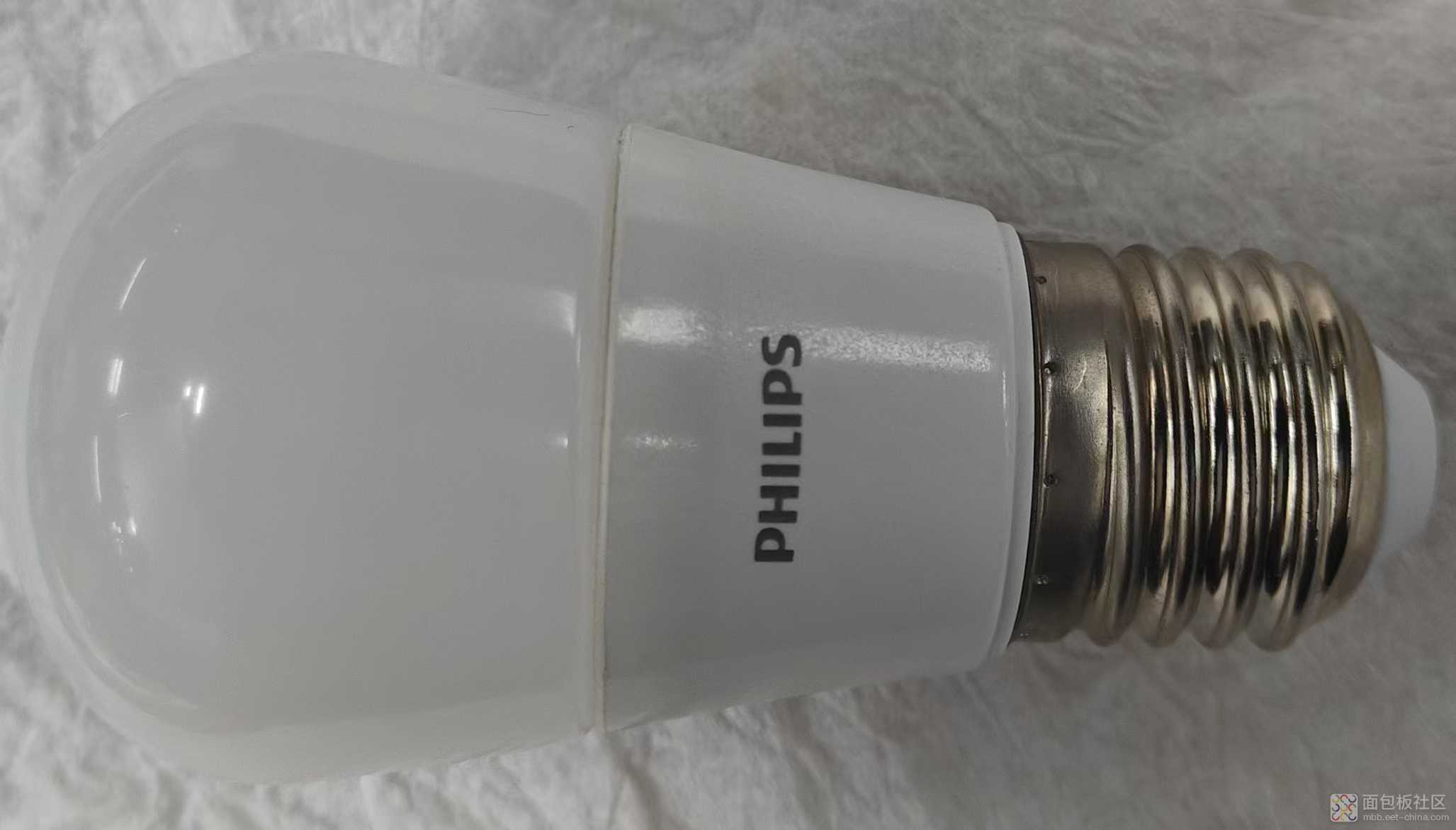

这个是知名品牌，做工精致，我一批买10个。还好，每个能坚持一段时间。但是，最终，还是全部休息了，这个是最后一个。没扔，留着拆一下。

用螺丝刀沿着边缘慢慢撬，这个认证很全，CE认证，铭牌也很正规，看着B格还很高的样子。

耐心之下，效果还不错，完整地分开了。这个打的是密封硅胶，还带有散热的作用。

完全分开，还是无损拆解，都很完整，露出里面的LED灯阵层。

就近放大看一下，是8个2835 贴片LED灯珠串联，粘贴再铝板上，再用螺丝固定到后面的散热铝片上。工艺还是比较好的。

继续分离这一层，露出后面的电源驱动器层。

稍微用一下猛力，用尖嘴钳，直接把驱动板拔出来。这个有些破坏性，和灯头连接的两个线都拉断了，一个是火线L，另一个的地线N，

为了看得更清楚，焊接掉连接驱动板和灯阵板之间的两根连线，放回驱动板就是这样用卡口卡住的

里面剩余的是连接火线的L线，地线在周围

驱动板反面的图片，还标记着基本参数，是3W，250流明的亮度，是一款入门灯型。这一面有一个芯片11B08，这个是一个整流桥，其他都是贴片电阻了。估计供电电流是在mA级别。

2 线路分析

这个是正面，有2个大功率电阻，一个直接标了阻值是10欧姆，另一个是色环表示，查表是4.7k欧姆的10%误差的大功率电阻。另外大电解电容33uF，但是更大的电容铭牌被有意无意地划掉了。

再回头看背面的电阻，有四个都被记号笔直接点了一下，参数查不到了。

这个PCB是双层板，直接穿孔电阻和贴片电阻混合布线，而且很薄。按着电路撸一下，得到下面的电路图。LED用一个代替8个串啊。

看完电路图，脑子就蒙了一下。这个也太简单了吧？连驱动芯片都没有用，更不用说变压器了（当然这么小的功率，用变压器的可能性是零），纯纯的被动元件组合。

那么，分析一下，这个led灯阵，耐压3.0~5V，合理工作电压是24V~40V，中间有一个大电解电容作为平波电容，抑制电压波动的冲击，起到电压保护的作用。

3 最终揭晓的秘密

所以，这个电路设计的诀窍，就是电阻分压回路的配置，选择涂黑就是不希望别人仿制。但是，这个办法是不是太xx科目了，真想抄板，把电阻焊下来直接量一下就OK了吧。

但是，更重要的是，秒懂为什么这个灯定期会坏，而且所有的led灯阵团灭。我单独灯珠都测试过一遍，一个能亮的都没有，全部都翘了。

通常led灯阵是由于不均衡电压分布，若干内阻增大的分压过高，这样直接击穿。其他灯珠都还OK。而这个电路的设计，其实风险非常大。首先，没有电压均衡和电压自适应反馈调整回路，直接就是电源电压便直流后加在负载上，电源电压的波动，直接影响负荷，连个过流保护的反向二极管都没有。

同时，led是基于PN结的原理发光，这个结压会随着时间的推移和电子的迁移，时间的老化而发生变化的，所以，作为分压回路的led灯阵的内阻是一个变量，当逐步变大时，直接会导致分压在提高，瞬间通过大电流，所有的8个灯珠一起黑灯。

终于，解释了这个灯开始还不错，最后毫无征兆，突然就不亮了的情况。那么是电路的设计实在是太????了。花小钱钱办大事，而且还能持续更换，完全没有修的价值。

当然，这个是该品牌比较早的设计，现在有各种led驱动芯片，高度集成，功能强，有的还有电压反馈回路自动恒压，当然寿命更长了。

后来，因为价格偏高的原因，再也没有用这个品牌的led等。现在复盘一看，最终是换到了质量更好的产品，而不自知。因为批量买的灯到现在还没消耗完。
