NU505 双引脚SOD123设计取代传统的分压电阻在各种 LED 产品应用

楼主

446230017_531524612

51 主题
298 帖子
1702 积分

身份：LV4 高级技术员

E币：1137

发消息

 70

 1

发表于 2025-4-22 16:01:53

显示全部楼层

NU505 chs spec V04.pdf (523.67 KB, 下载次数: 0)

2025-4-22 16:00 上传

点击文件名下载附件

NU505 是系列产品，有丰富的电流档位可选。具有

良好的负载调变率，能适应较宽的电源电压及负载电压
波动，有效解决 LED 灯带前后亮度不一致的问题。
NU505 近似于普通电阻的特性，Vpn 只要有电压就
有电流经过，能适应各种调光应用。 0.7V 即可进入恒流
区，也接近于电路复杂的驱动芯片。NU505 双引脚设计，
在各种 LED 产品的应用中取代传统的分压电阻。采用
SOD123 封装形式，完全兼容主流 LED 灯带的分压电阻
1206 封装。无需再设计专用 PCB，应用便捷。
NU505 具有过温保护功能，其特点是电流斜坡下降。
当芯片温度在-40℃~125℃时，保持设定电流输出，125℃
时，过温保护功能激活。开始减少电流输出降低芯片功
率，160℃时输出电流降低设定电流约 70%，当温度下降
时电流提升，保持温度与电流的平衡。
应用场合
LED 灯带
一般 LED 照明
COB 大功率光源
COB 灯带

UVC 光源

电流档位
10mA、15mA、20mA、……，从 10mA 起每增加 5mA
电流分一个档位，至 60mA。
封装型式
SOD123
应用电路图：

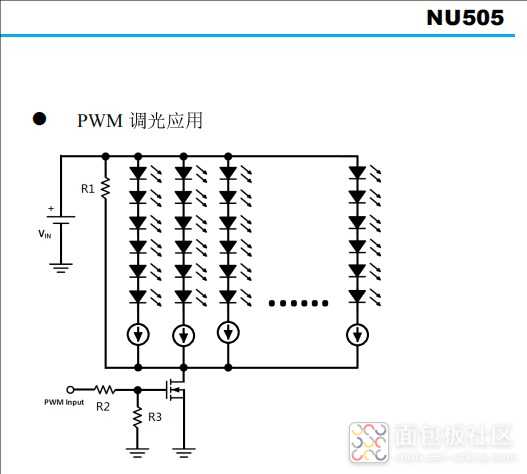

NU505应用于一般照明电路图-1.jpg NU505PWM调光应用电路.jpg NU505两线双色温调光调色应用电路.jpg
应用案例实物图: 90eec2ba2eb6ed83d2a81f89c7be43c - 副本.jpg COB灯带-4.jpg COB灯带-5 - 副本.jpg 微信图片_20250324174700.jpg 微信图片_20241104101932.jpg 微信图片_20241107160955.jpg
