产品品牌：永嘉微电/VINKA
产品型号：VK36N3D

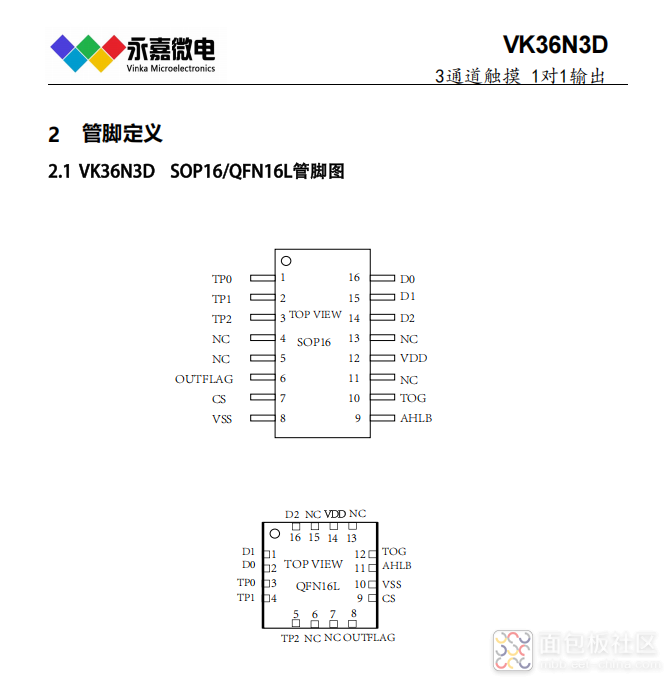

封装形式：SOP16/QFN16L

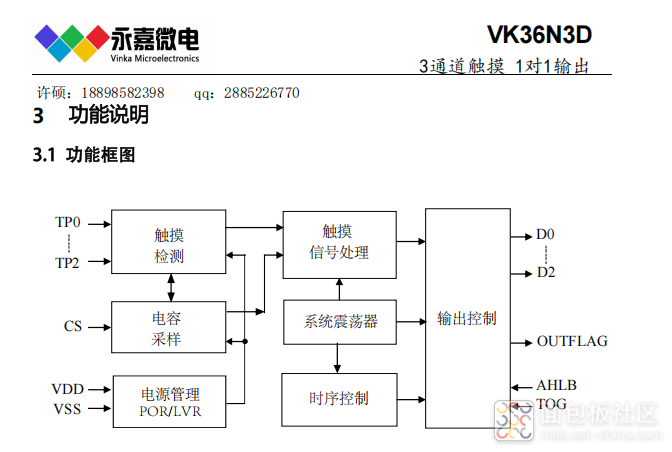

概述

VK36N3D具有3个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。

提供了3个1对1输出脚，1个触摸状态输出脚，可通过IO脚选择上电输出电平和输出方式（直接输出或者锁存输出）。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少

按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。

此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+1对1输出的应用提供了一种简单而又有效的实现方法。LJQ4856

特点

• 工作电压 2.2-5.5V

• 待机电流10uA/3.0V

• 上电复位功能（POR）

• 低压复位功能（LVR）

• 触摸输出响应时间：工作模式 48mS ，待机模式160mS

• 通过AHLB脚选择上电输出高电平或者低电平

• 通过TOG脚选择直接输出或者锁存输出

• 输出为3个1对1输出脚和1个触摸状态输出脚

• 支持多键同时触摸

• 防呆功能，有效键最长输出时间：13S

• 无键触摸4S进入待机模式

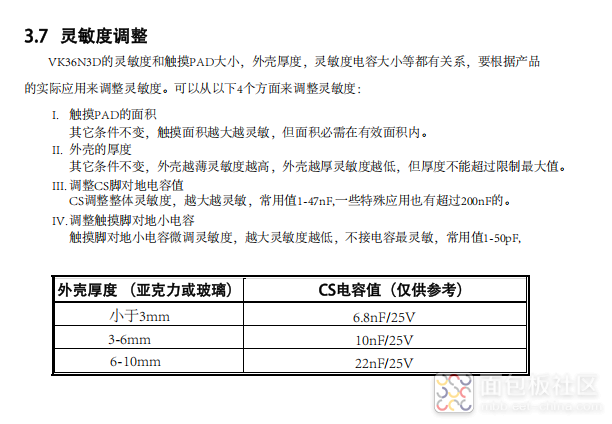

• 通过CS脚接对地电容调节整体灵敏度(1-47nF）

• 各触摸通道单独接对地小电容微调灵敏度（0-50pF）.

• 上电0.3S内为稳定时间，禁止触摸

• 上电后无触摸时，环境变化自动校准基准值

• 抗电压波动，抗干扰性能好

• 封装

SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)

QFN16L(3.0mm x 3.0mm PP=0.5mm)

高抗干扰/抗噪MTP触控IC-直接输出系列：

VK36N1DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：直接输出

高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度封装：SOT23-6
VK36N1DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：锁存输出

高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度封装：SOT23-6
VK36N1DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：开漏输出

高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度封装：SOT23-6

VK36N2DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：直接输出

高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度封装：SOP8

VK36N2DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：锁存输出

高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度封装：SOP8
VK36N2DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：开漏输出

高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度封装：SOP8
VK36N3D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：直接/锁存输出
