你的产品明明设计得很好，为什么一做EMC测试就失败？雷卯EMC小哥教大家4个超实用的EMC设计技巧四不口诀，帮你避开常见的坑！

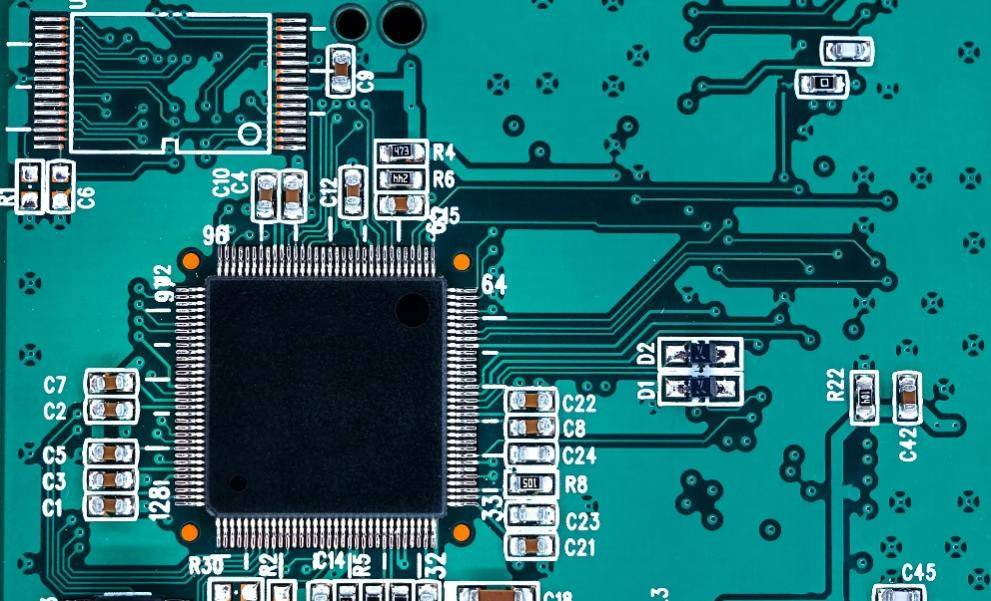

准则 1：让电流“走捷径”，不绕远路

核心逻辑：高频电流走 “电感最小路径”，环路越大→辐射越强！

雷卯实验室关键知识点：

· 信号电流必成环路，回流路径紧贴流出路径

· 低频（kHz 级）走 “电阻最小路径”，回流可能分散；高频（MHz 级）走 “电感最小路径”，回流紧贴主线

· 设计技巧：高速信号与回流平面紧邻，缩短信号层与地平面间距

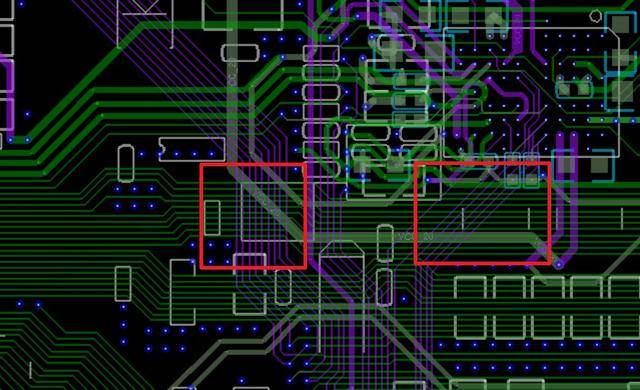

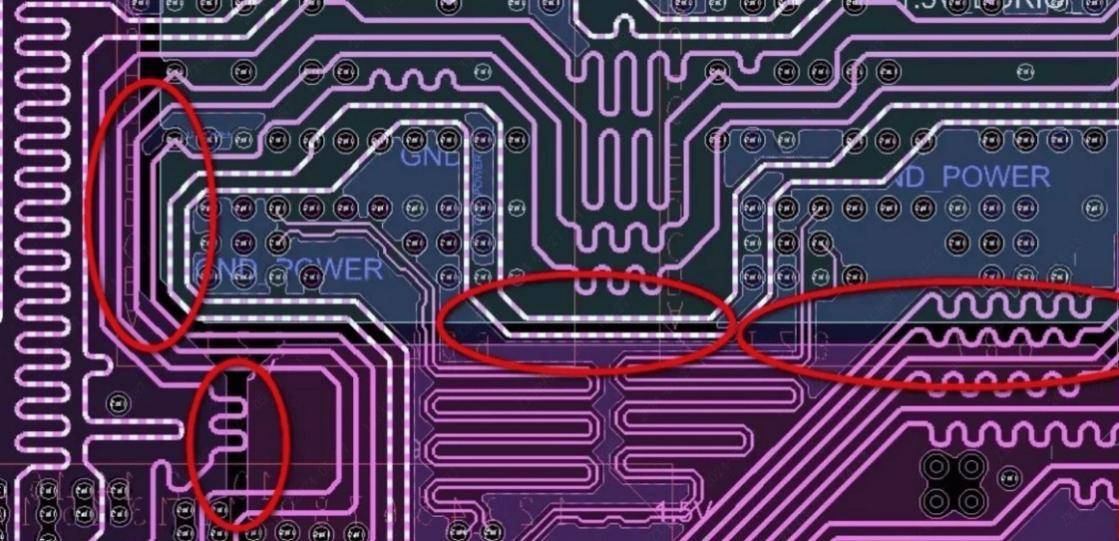

准则 2：不要分割信号返回平面

雷卯 EMC 工程师的安全经验法则是：为所有信号电流提供一个完整的返回平面。若某低频信号易受干扰或可能干扰电路板上的电路，应使用单独层的走线将其电流回流至源端，而非分割平面。随意开槽 / 分割地平面，导致回流路径突变→EMI 激增！

例外情况：

仅当低频敏感信号需隔离时（如音频电源），可采用独立回流走线，但需满足：

1. 独立层单独回流，不与高频平面交叉

2. 可咨询雷EMC专家，避免照搬案例

警示：99% 场景下，完整平面是最优解！

准则 3：不要在连接器之间布置高速电路

在雷卯实验室评估过的电路板设计中，这是最常见的问题之一。许多本可轻松满足EMC要求（无需额外成本或精力）的简单设计，最终却因违反这一规则而不得不增加大量屏蔽和滤波措施。

为何连接器的位置如此重要？在几百兆赫兹以下的频率，波长可达米级或更长，印刷电路板本身的“天线”因电尺寸小而效率低，但连接到电路板的电缆或其他设备却可能成为高效天线。

信号电流在走线上流动并通过完整平面回流时，平面上任意两点的电压差通常与平面内的电流成正比。当所有连接器沿电路板一侧排列时，它们之间的电压差可忽略不计；但如果连接器之间布置了高速电路，连接器之间可能产生几毫伏或更高的电位差，这些电压会驱动电流流入连接的电缆，导致产品超出辐射发射要求。

准则 4：不盲目追求最快边沿，控制好信号转换时间

快边沿（1ns）→谐波达 2GHz；慢边沿（5ns）→谐波＜500MHz

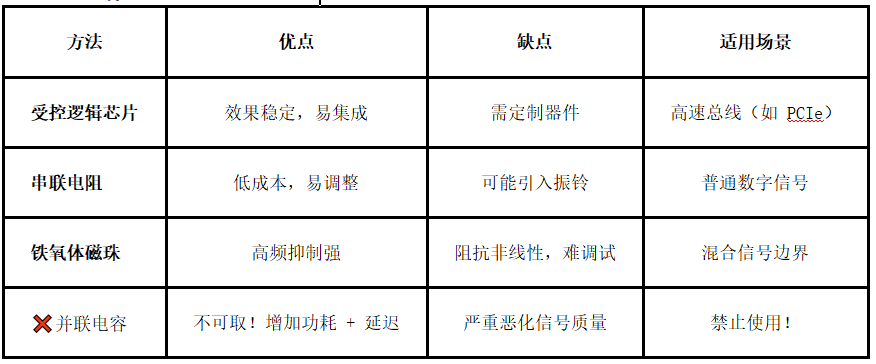

雷卯推荐控制手段对比表：

雷卯EMC小哥推荐黄金比例：转换时间≈20% 位周期（如 100MHz 时钟，边沿控制在 2ns 以内）

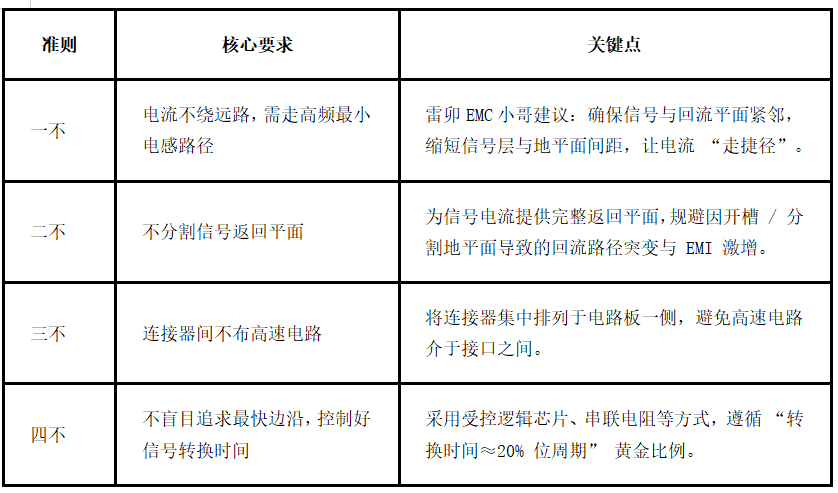

总结：四不口诀速记表
