FT8441TP 5V300mA 过 EMI方案设计报告
使用 FT8441TP 设计的高精度、高效率、低成本的恒压输出开关电源
规格：Input voltage range:90~26dVac，50/60Hz ，0utput:5V/300mA
应用：小家电辅助电源
5V300mA电源芯片方案 FT8441TP方案特色：
内置续流二极管和反馈二极管，外围简单，画板和调试方便；
BUCK-B00ST结构，使用工字电感，外围元件数量少，成本低；
输入电压范围:90Vac~264Vac50/60Hz

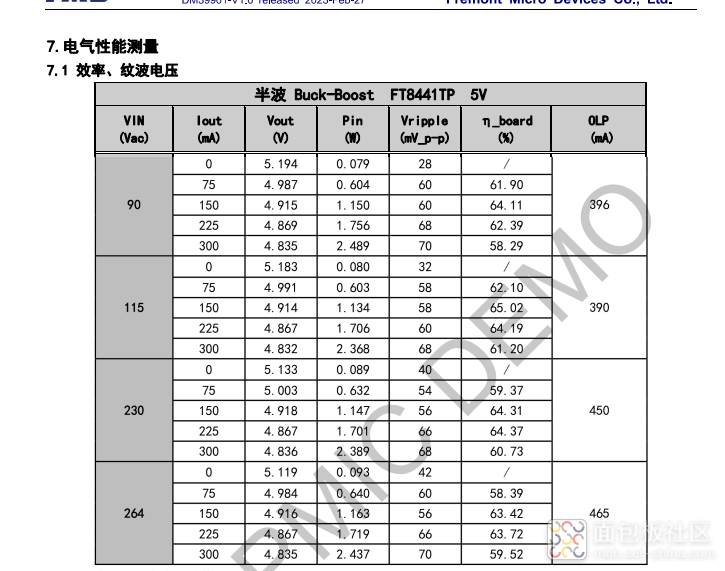

效率: >60%115/230Vac 满载
纹波: <100mV @90~264Vac
静态功耗:<100mW @230Vac
内部集成高压启动，起机时间短(典型50ms)，优越的动态响应；
内部集成超快恢复续流二极管和反馈二极管；
SOP7 封装，内置 650V 高压 MOS，I0温度低，可靠性高；
具有欠压、过压、过温、过流、输出短路保护等功能；

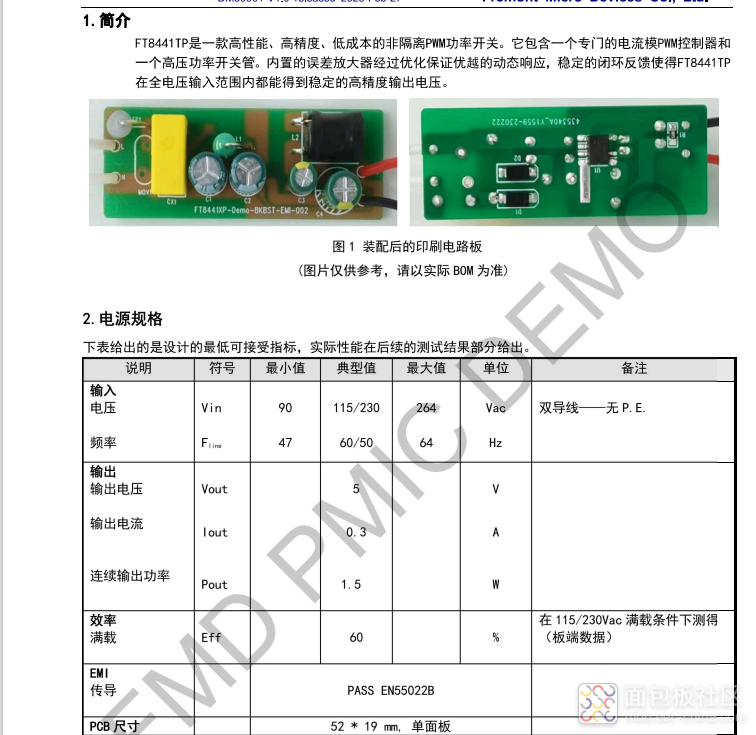

FT8441TP是一款高性能、高精度、低成本的非隔离PWM功率开关。它包含一个专门的电流模PMM控制器和一个高压功率开关管。内置的误差放大器经过优化保证优越的动态响应，稳定的闭环反馈使得FT8441TP在全电压输入范围内都能得到稳定的高精度输出电压。
