  之前群里有同学问到低频电路多点接地的问题，这里找了些资料展开补充一下。
  信号接地有三种基本的方式：
  浮地、单点接地、多点接地还有混合接地。
  在低频电路中，信号的工作频率小于1MHz，它的布线和器件间的电感影响较小，而接地电路形成的环流对干扰影响较大，因而应采用一点接地。当信号工作频率大于10MHz时，地线阻抗变得很大，此时应尽量降低地线阻抗，应采用就近多点接地。当工作频率在1MHz~10MHz时，如果采用一点接地，其地线长度不应超过波长的1-20，否则应采用多点接地法。工作接地按工作频率而采用如图所示几种接地方式。

  1 单点接地
  方式：线路中只有一个物理点被定义为接地参考点，凡需要接地均接于此。
  缺点：不适宜用于高频场合。
  工作频率低（< 1MHz）的采用单点接地式（即把整个电路系统中的一个结构点看作接地参考点，所有对地连接都接到这一点上，并设置一个安全接地螺栓），以防两点接地产生共地阻抗的电路性耦合。多个电路的单点接地方式又分为串联和并联两种。由于串联接地产生共地阻抗的电路性耦合，所以低频电路最好采用并联的单点接地式。

  并联单点接地的方式可以避免公共地线耦合的因素，但是每部分电路都需要引地线到接地点上，需要的地线就过多，不实用。所以，在实际应用时，可以采用串联和并联混合的单点接地方式。在画PCB板时，把互相不易干扰的电路放一层，把互相容易发生干扰的电路放不同层，再把不同层的地并联接地。如下图所示。

  单点接地在高频电路里面，因为地线长，地线的阻抗是永远避免不了的因素，所以并不适用，那怎么办呢？下面再介绍“多点接地”。
  2 多点接地

  方式：凡需要接地的点都直接连到距它最近的接地平面上，以便使接地线长度为最短。
  缺点：维护较麻烦。

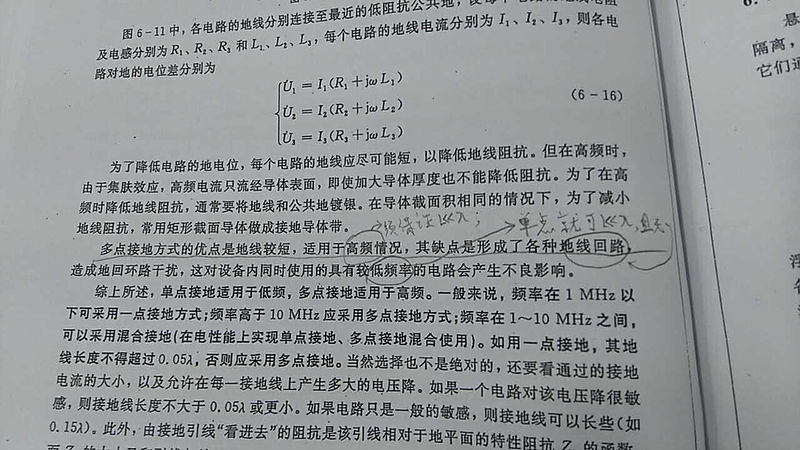

  工作频率高（> 10MHz）的采用多点接地式。在该电路系统中，用一块接地平板代替电路中每部分各自的地回路。因为接地引线的感抗与频率和长度成正比，工作频率高时将增加共地阻抗，从而将增大共地阻抗产生的电磁干扰，所以要求地线的长度尽量短。
  采用多点接地时，尽量找最接近的低阻值接地面接地。此处电路板最好设计为多层电路（4层以上），提供一层作为地平面。
  为了减小地线电感，在高频电路和数字电路中经常使用多点接地。在多点接地系统中，每个电路就近接到低阻抗的地线面上，如机箱。电路的接地线要尽量短，以减小电感。在频率很高的系统中，通常接地线要控制在几毫米的范围内。
  假如电路中既有高频信号，又有低频信号，怎么办？混合接地会是个好选择！
  3 混合接地
  按需要选用单点及多点接地。

  上图中的第一种结构，假定工作在低频电路中，根据容抗Zc = 1/2πfc可知，容抗在低频环境下很大，而高频环境下很小。那么地线在低频时是断开的，在受到高频干扰时接近导通。如此接法可以有效避开地线环路的干扰影响。
上图中的第二种结构，假定工作在高频电路中，根据感抗Zl = 2πfl可知，感抗在低频环境下很小，而高频环境下很大。那么地线在低频时是类似导通的，在受到高频干扰时是断开。如此接法可以有效避开地环路电流的影响。
  总结：通常1MHz以下时，可以用单点接地；10MHz以上时，可以用多点接地，在1MHz和10MHz之间时，可如果最长的接地线不超过波长的1/20，可以用单点接地，否则用多点接地。
  4 浮地
  目的：使电路或设备与公共地线可能引起环流的公共导线隔离起来，浮地还使不同电位的电路之间配合变得容易。
  缺点：容易出现静电积累引起强烈的静电放电。
  折衷方案：接入泄放电阻。
  悬浮接地是系统的地与大地不直接连接，而是通过变压器耦合或者直接不连接，处于悬浮状态。悬浮接地应注意以下几点：
（1）尽量提高浮地系统的对地绝缘电阻，从而有利于降低进入浮地系统中的共模干扰电流，保证系统的可靠性。
（2）注意浮地系统对地存在的较大寄生电容，高频干扰信号通过寄生电容仍然可能耦合到浮地系统之中，在设计时一定要注意。
（3）悬浮接地技术必须与屏蔽、隔离等电磁兼容性技术相互结合应用，才能收到更好的预期效果。
（4）采用浮地技术时，系统容易积累静电，当静电积累到一定应程度后，可以对人和设备产生很多的损害，所以要注意静电和电压反击对设备和人身的危害。
