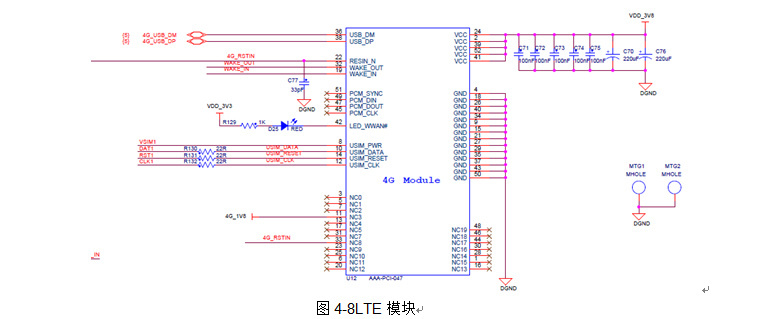

MYB-6ULX预留了一路LTE模块接口,可以支持一般MINI PCI-E 模块。MYB-Y6ULX开发板提供基于上海移远通信EC20 LTE模块的Linux驱动支持和代码样例.Mini PCIE连接器是来自LOTES公司型号为AAA-PCI-047PCI-E连接器,模块和板子使用铜柱固定，抗震能力好。模块采用3.8V电源供电，板上LTE模块USB端连接到了USB Hub的第三个端口。具体连接方式如下：
为搭配LTE模块使用，MYB-Y6ULX搭载了一个侧插型SIM卡座，原理图如下
此外， MYB-Y6ULX板上预留了SMA接口类型的4G天线接口（J24），用户可以通过I-PEX转接线将LTE模块的天线接口延伸到板载SMA接口上
4.2.6 Audio
MYB-6ULX采用音频编码芯片WM8904CGEFL/V，拓展出1个3.5mm耳机输出，1个音频线性输入和一个MCI。WM8904CGEFL/V的I2S端连接到了处理器的SAI2控制器，I2C端连接到了I2C2接口，其电路结构如图4-10所示。
4.2.7 WIFI
MYB-Y6ULX板载了一路USI 公司基于博通公司的43362芯片组打造的型号为WM-N-BM-02的2.4G WIFI模块。模块处理器接口为SDIO，支持802.11b/g/n。板上将模块SDIO接口连接到了处理器的SD2控制器上。板上预留标准的SMA天线接口，可搭配附赠的WIFI天线使用。
需要特别注意的是由于eMMC和WIFI模块使用的是同一个MMC控制器，因此eMMC版本的核心板不支持此功能。此外MYB-Y6ULX 上SDIO管脚使用是SD2控制器,这些管脚默认在核心板上47K下拉和启动配置管脚复用，此处设计时应注意在这个引脚上的初始状态，避免造成启动失败。具体请参阅下图的设计
4.2.8 Camera
处理器最高支持24bit的并行摄像头接口。由于芯片管脚的复用关系，MYB-6ULX上没有把24bit的摄像头预留出来，只保留了8bit并行摄像头接口。摄像头接口采用的是0.5MM的FPC排座，用户可以选配米尔科技的MY-CAM011B摄像头模块。有关MY-CAM011B摄像头模块的详细信息可以访问http://www.myir-tech.com/product/my_cam011b.htm.
摄像头接口管脚定义如下图：
注意:摄像头接口CSI_DATA4, CSI_DATA5, CSI_DATA6, CSI_DATA7, I2C2_SDA, I2C2_SCL 这几个管脚和扩展接口管脚有复用。
4.2.9 LCD
MYB-Y6ULX搭载一路16Bit RGB输出LCD接口。默认支持480x272分辨率(4.3寸屏)和800 x480分辨率（7寸电阻/电容屏）驱动。可以选购米尔科技MY-TFT043、MY-TFT070或MY-TFT070-K液晶模块进行使用。MY-TFT043为4.3寸LCD触摸屏，MYTFT070为7寸LCD电阻触摸屏，MY-TFT070-K为带框7寸屏，分电阻式和电容式触摸。接口电路设计如下图。
4.2.10 UART
i.MX6ULL和i.MX6UL系列处理器最高可达8路异步串口。由于芯片的管脚复用关系，MYB-6ULX底板只扩展出了1路TTL电平三线调试串口（非隔离）；1路带电气隔离三线RS232通讯串口和一路带电气隔离RS485电平通讯串口。

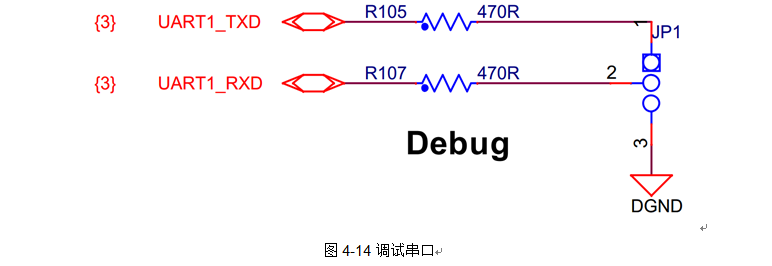

4.2.10.1调试串口
MYB-Y6ULX提供一路调试串口，可用作Linux 终端，调试系统。调试串口采用2.54mm间距的3 Pins排针。电平标准为3.3V LVTTL，用户可以搭配USB 转UART线使用。米尔科技提供的选配型号为MY-UART012U,更详细信息请访问以下网址，http://www.myir-tech.com/product/my_uart012u.htm
4.2.10.2 RS232通讯串口
MYB-Y6ULX搭载一路带电气隔离三线RS232接口，收发器选用的是EXAR公司的SP3232EEY-L,信号隔离芯片选用的是ADI公司的磁耦隔离芯片ADUM1201BRZ.电源隔离使用的是金升阳公司的B0505S-1WR2,此路串口连接到了处理器的UART2串口控制器上。RS232端连接到了10 Pin 接线端子上。
4.2.10.3 RS485通讯串口
MYB-Y6ULX搭载一路带电气隔离RS485接口，收发器选用的是TI公司集成信号隔离的IS03802DW,电源隔离使用的是金升阳公司的B0505S-1WR2。此路串口连接到了处理器的UART4串口控制器上，收发控制采用GPIO实现，RS485端连接到了10 Pin 接线端子上。
