拆解三星折叠屏手机Galaxy Z Flip,铰链像钢铁侠套装...

2020-4-22 11:19:25 显示全部楼层
三星在2月的发布会上带来的全新的折叠屏手机Galaxy Z Flip,这款手机采用了纵向折叠的方式,三星在发布会上表示这款手机配备了全新的可折叠的玻璃以及转轴部分拥有用于密封的「纤维层」。全球知名的拆解和手机维修机构iFixit对这款手机进行了拆解,让我们一起来看看这个玻璃和纤维层到底是什么吧。



对于这样一款手机,我们首先认为硬件配置并不是非常重要,因为折叠屏的存在,让这款手机成为了非常特别的存在。不过在拆解之前,我们还是按照惯例来说说这款手机的配置。三星Galaxy Z Flip配备了6.7英寸可折叠超薄玻璃AMOLED显示屏,宽高比为21.9:9、2636 x 1080像素(425 ppi);高通骁龙855+处理器,8+256GB的内存组合;3300毫安时的电池;两个后置摄像头,均为1200万像素:一个 / 1.8主摄和一个 / 2.2超广角;前置1个10 MP / 2.4自拍镜头。

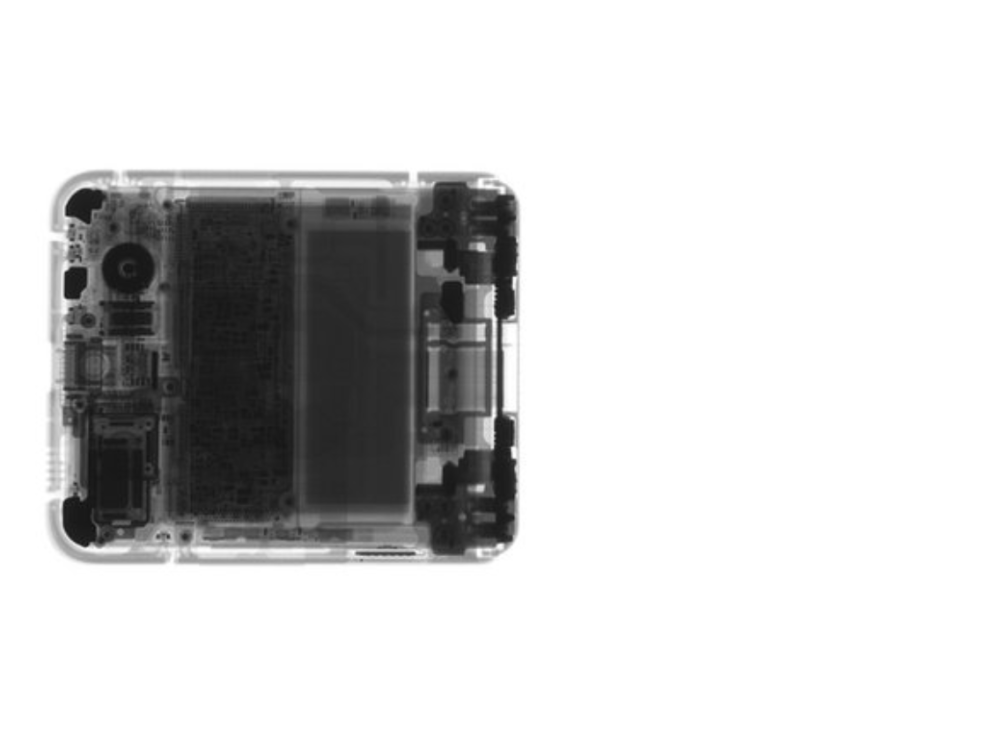

第一步,我们先来拍摄这款手机的X光照片。从照片上可以看到,这款手机采用的铝和玻璃的结构,和我们之前在摩托罗拉Razr中采用的更密实的钢架结构观察到的不太一样,三星Z Flip的铝制架构很容易分辨出来。



这款手机使用了短小的主板打造,这样有效的减少了机身的体积和尺寸。而和摩托罗拉Razr一样,这款手机内部有两块电池,中间有极其坚固的弹簧铰链组件,而底部角落有一个磁铁,可以确保当手机闭合的时候,上下屏幕紧贴。

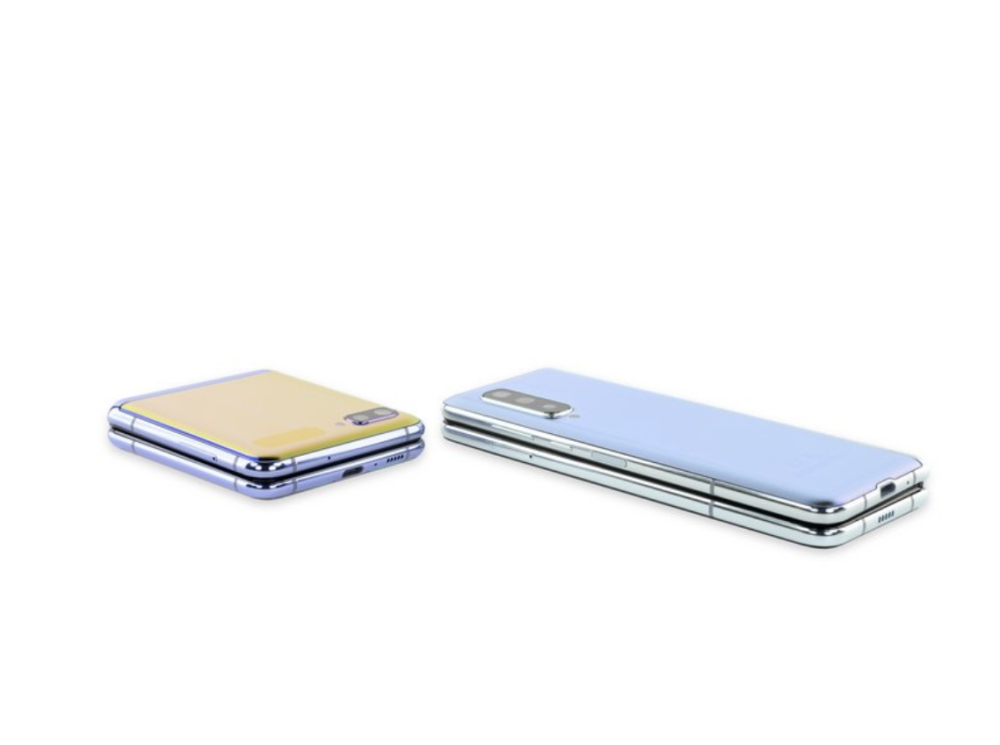

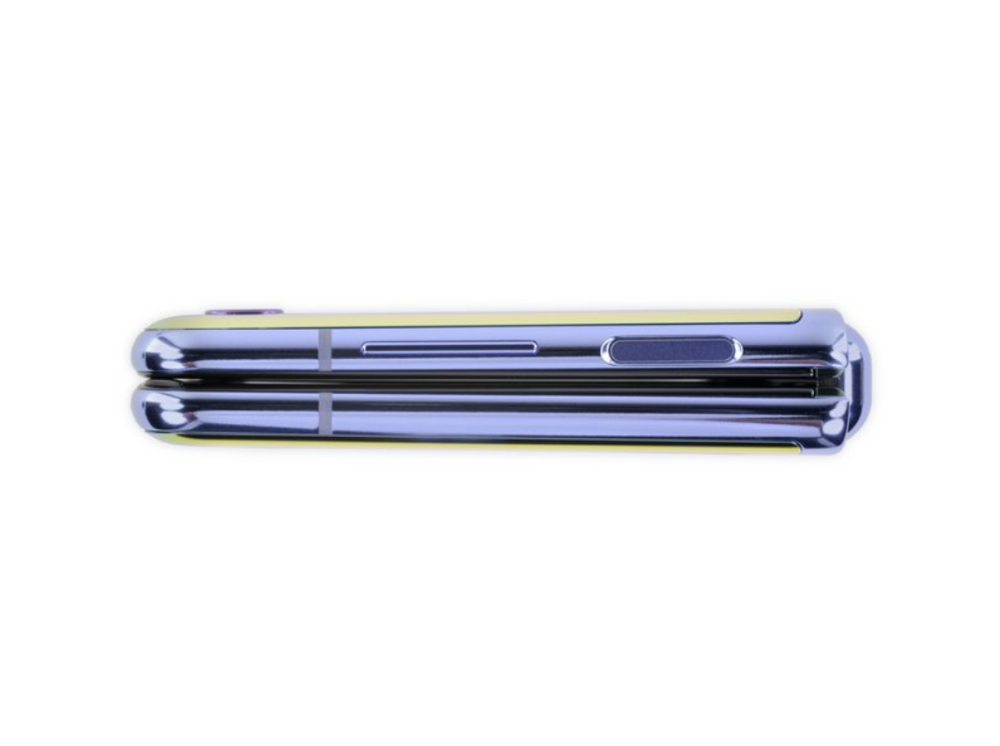

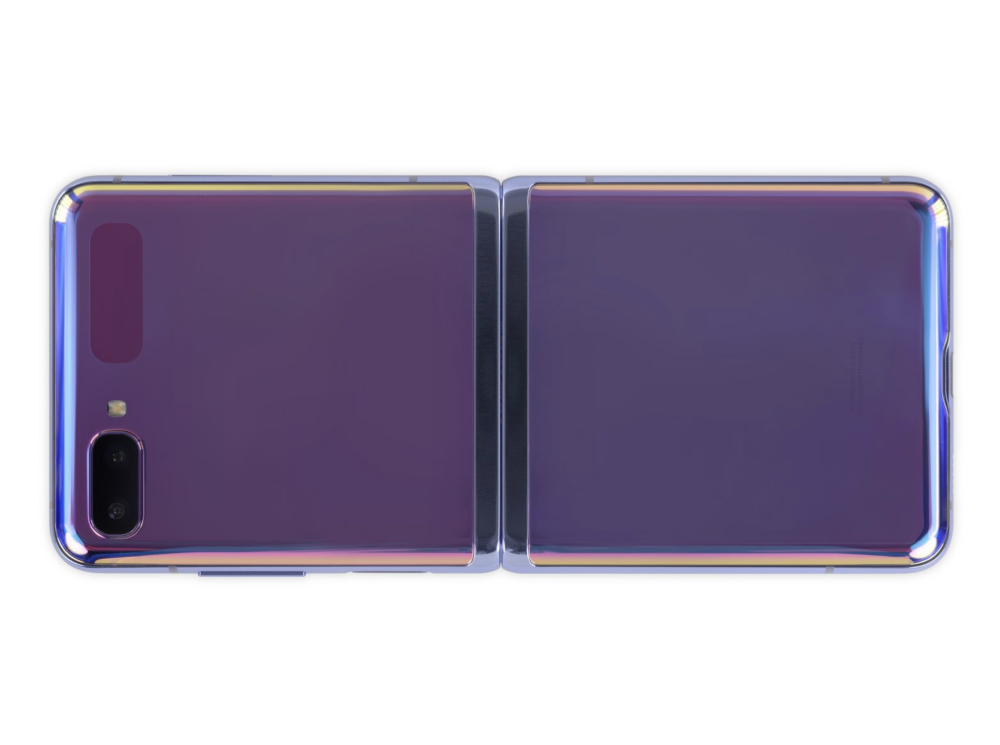

从侧面的闭合面来看,这款三星Z Flip比之前的Galaxy Fold更加的紧密,这次折叠转轴侧没有太明显的缝隙了。不过这两款手机在处理折叠屏转轴部分的时候都没有摩托罗拉Razr那样紧密,后者拥有一个可以活动的屏幕,在打开和闭合的时候,屏幕可以向下巴部分伸缩,以确保转轴部分的密闭性更好。



可以看到三星的Galaxy Fold和Z Flip拥有类似的边框处理工艺,但是明显的更小机身的Z Flip在转轴部分的缝隙几乎看不到,右侧的Fold会有较为明显的缝隙存在。

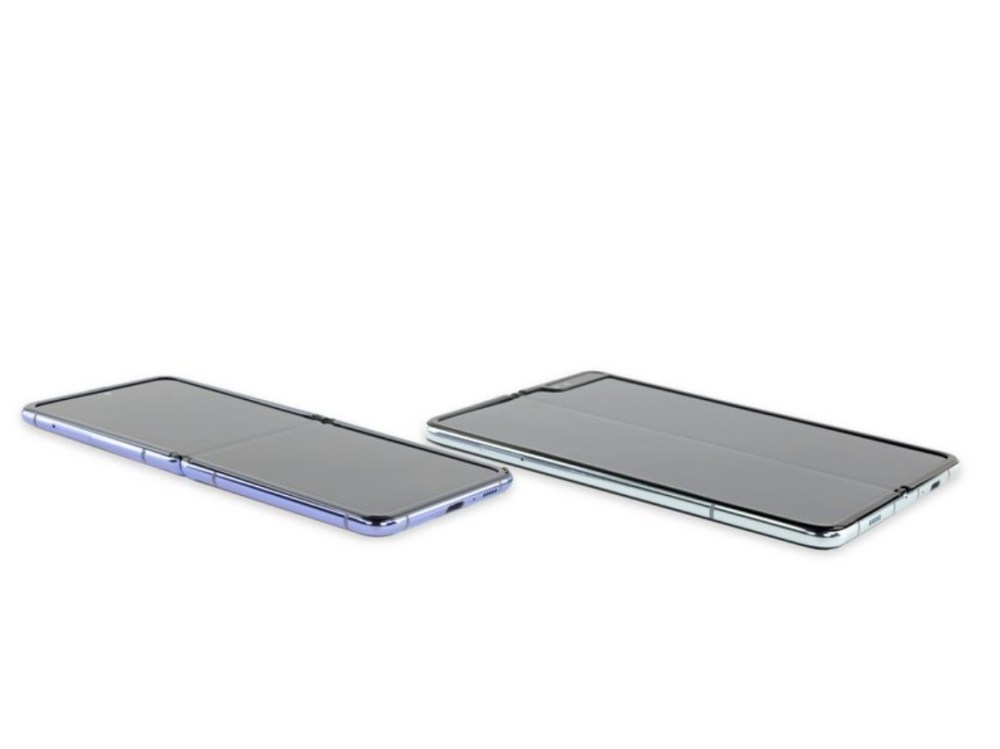

打开手机后,两款手机都有较为明显的折痕,这是目前折叠屏手机没有办法解决的问题,塑料外膜的物理特性决定了折痕这种东西的存在。三星不是在Z Flip上用了可弯曲的玻璃替换了之前的CPI塑料薄膜吗?为什么还有折痕?后面的拆解中我们会详细的解释这一点。

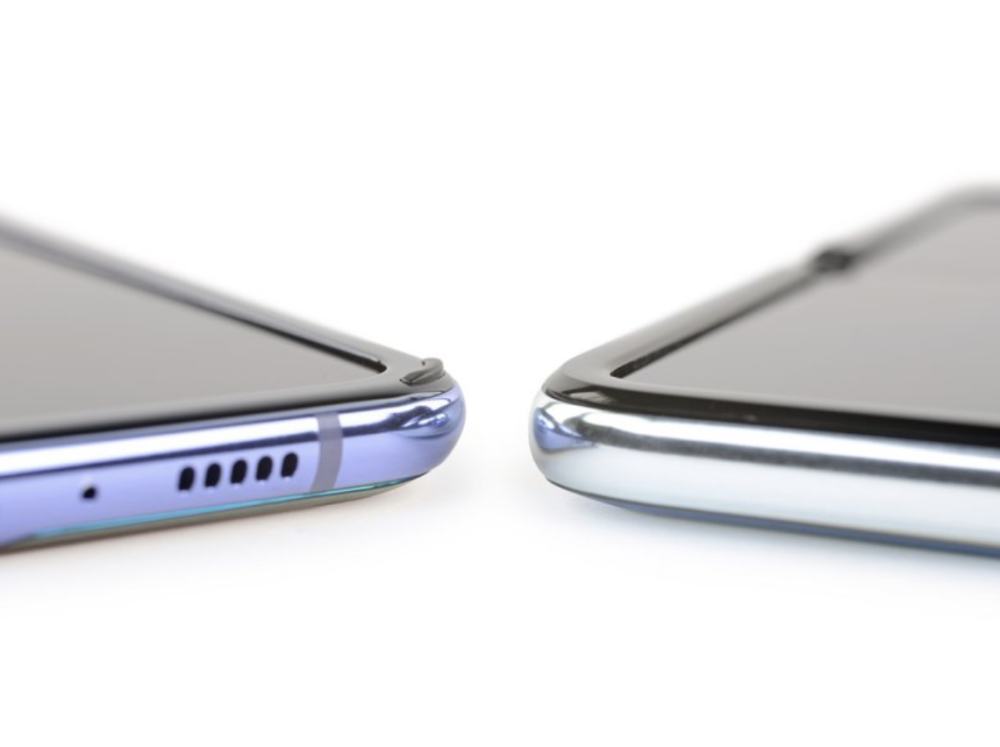

两款手机都拥有类似的屏幕边框设计,整个屏幕时下沉在边框内的。不同的是,左侧的Z Flip边框更窄,下沉的幅度也没有右侧的Fold那马达。而且在Z Flip这款手机,也保留了和Fold一样的屏幕垫脚,这样可以有效的实现跌落减震和保护上边框的磨损。



同时Z Flip还继承了Fold的一个技术,就是中框转轴部分的密封设计,也就是图中那个T型的组件。之前三星第一款Fold拿出来的时候,因为侧面能进灰损坏手机而返厂,出来后就多了这样一个T型的组件,目前看这个解决方案被三星所认可,因此它继续出现在了Z Flip上。

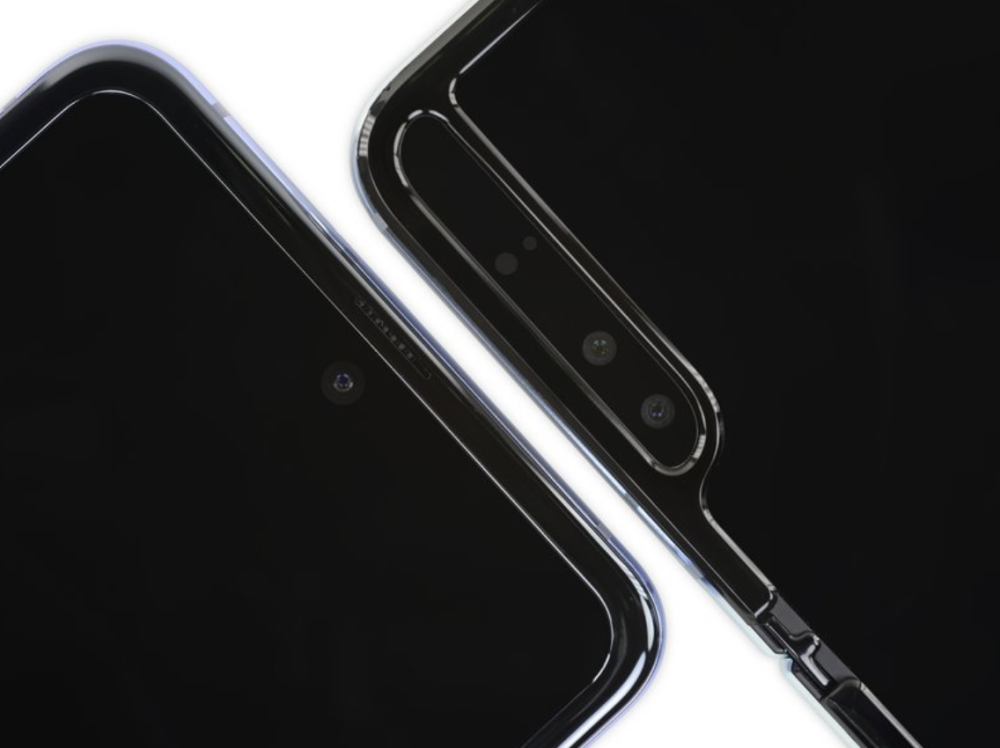

另一方面,Z Flip在摄像头的设计上也得到了很大改善。这款手机的打孔屏幕带来了不再笨拙的体验,之前Fold的前置镜头设计确实有点阻碍屏幕的完整性了。



为了验证三星在发布会上说的他们这款手机拥有密闭的纤维层可以独挡灰尘的进入,我们在拆解之前导入了一些紫色的沙状细颗粒,以验证它的密闭性。而在一段时间后,我们拿出Z Flip,打开手机会产生可怕的爆裂声和一个被冻结的铰链并倒出一茶匙的紫色粉末。

三星给出的解释是他们在Z Flip内部有一个纤维的「刷子」,在转轴的内部,他们可以抵挡灰尘并将内部的灰尘和污垢清理出手机内。

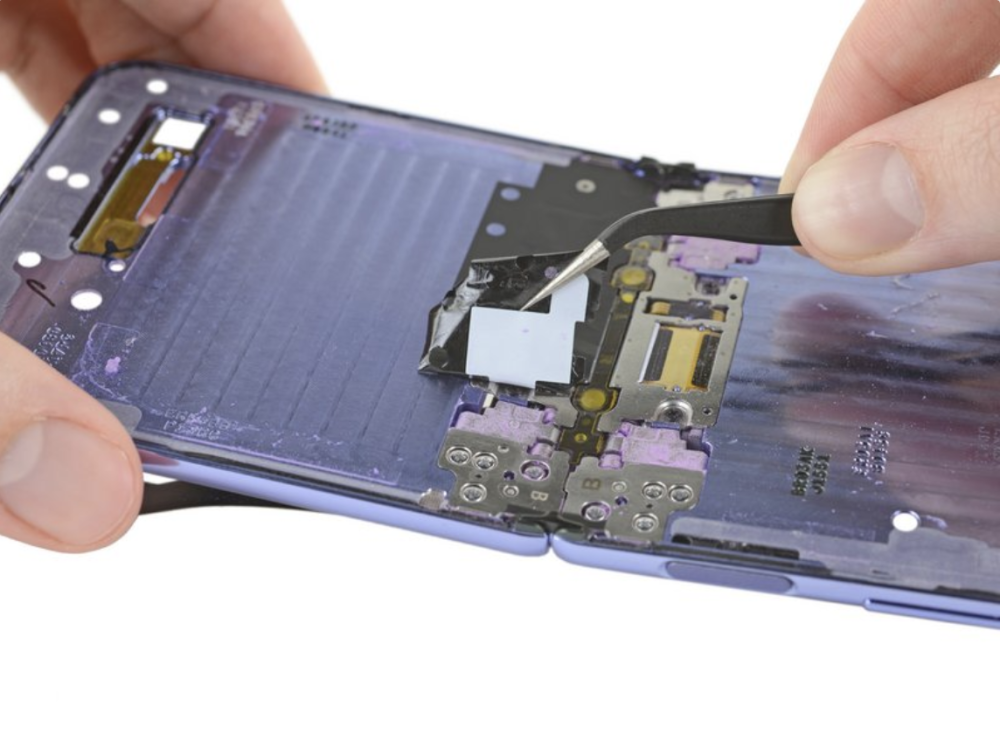

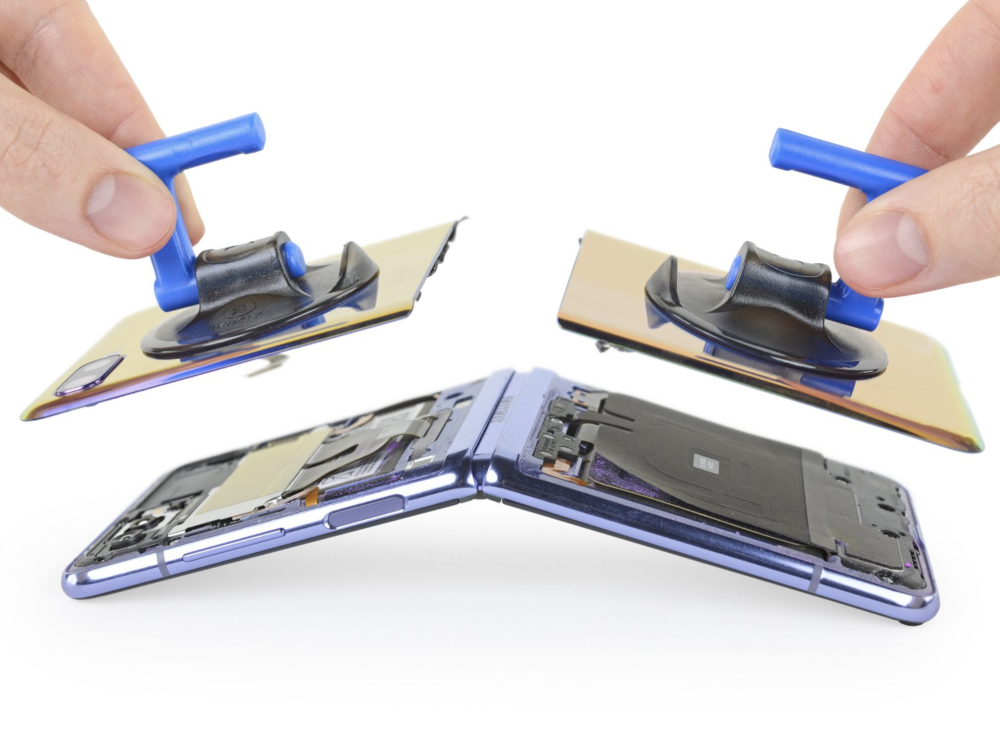

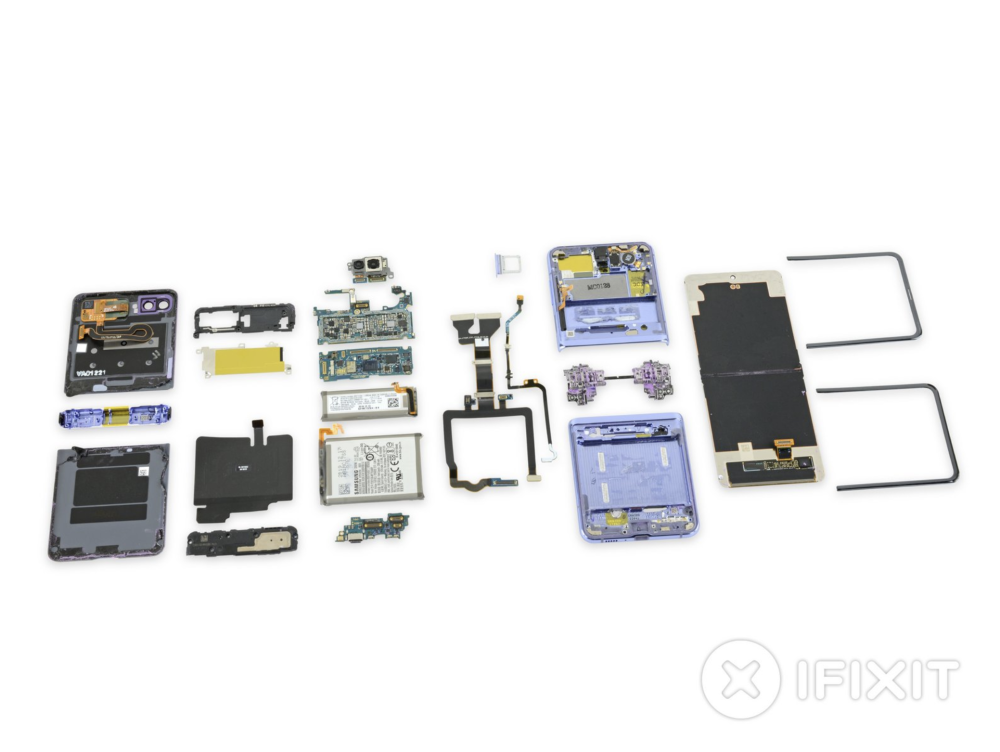

用热风枪和吸盘将左右两个背部盖板分别取下来,过程很简单,下面也并没有暗藏什么埋线,比较安全的拆解。

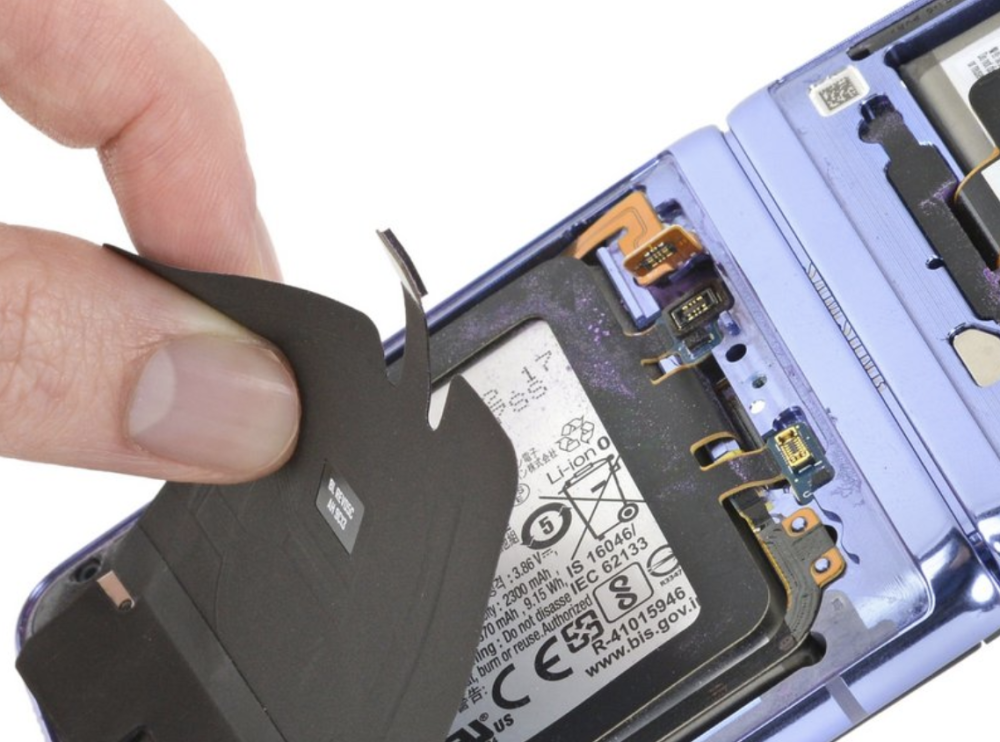

我们已经发现我们的紫色的沙子从无线充电线圈下面出现了,说明他们确定进入到了手机的内部,这并不是一个好兆头。



可以看到,三星Z Flip的主板表面出现迷幻的彩虹光泽,这说明他们在主板上涂了疏水纳米涂层,这种可以确保一旦手机不慎跌落入水,可以让水快速的滑落主板而不是停留在上面。

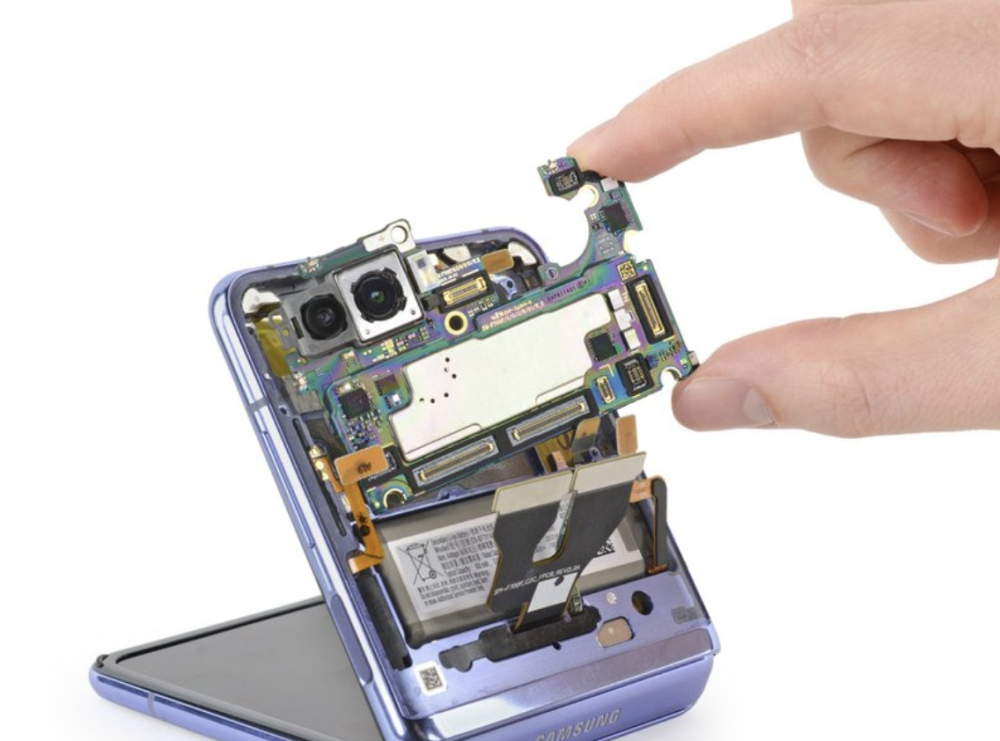

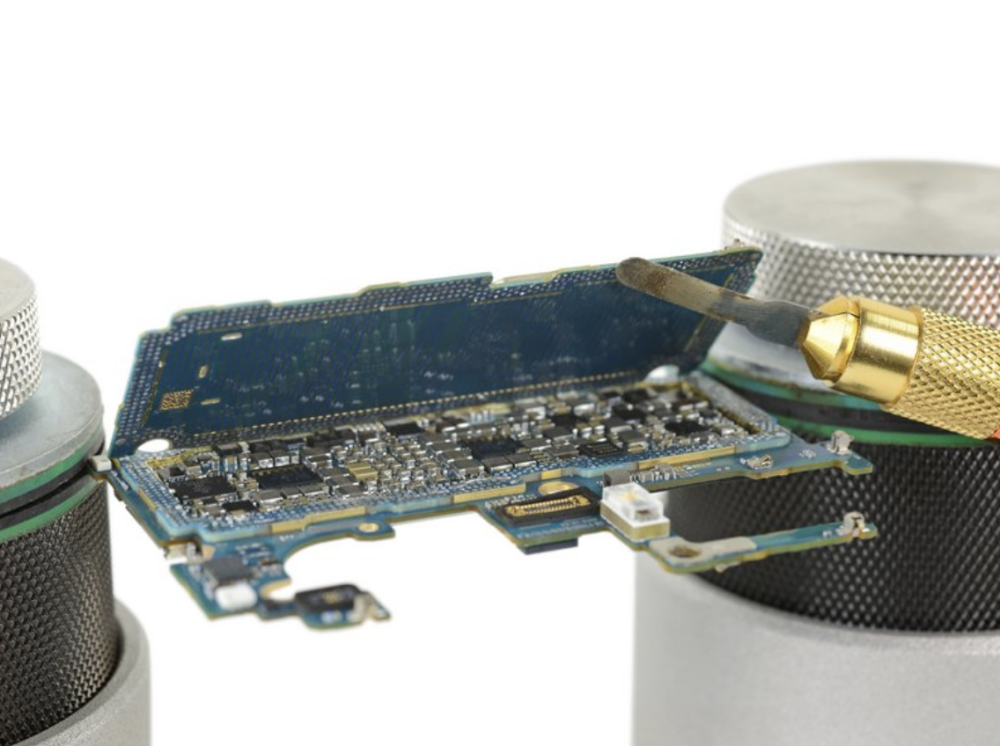

Flip内的这个小巧的主板有上下两层,在业界被称为衬底PCB基板。我们最先是在iPhone X中看到了这种节省空间的技术,最近是在三星的Note10中看到的。它使电路板维修专家的工作变得更加艰辛,但好处就是将很多芯片封装在一个很小的空间中。这对于三星Z Flip这样的产品有着更大的意义。

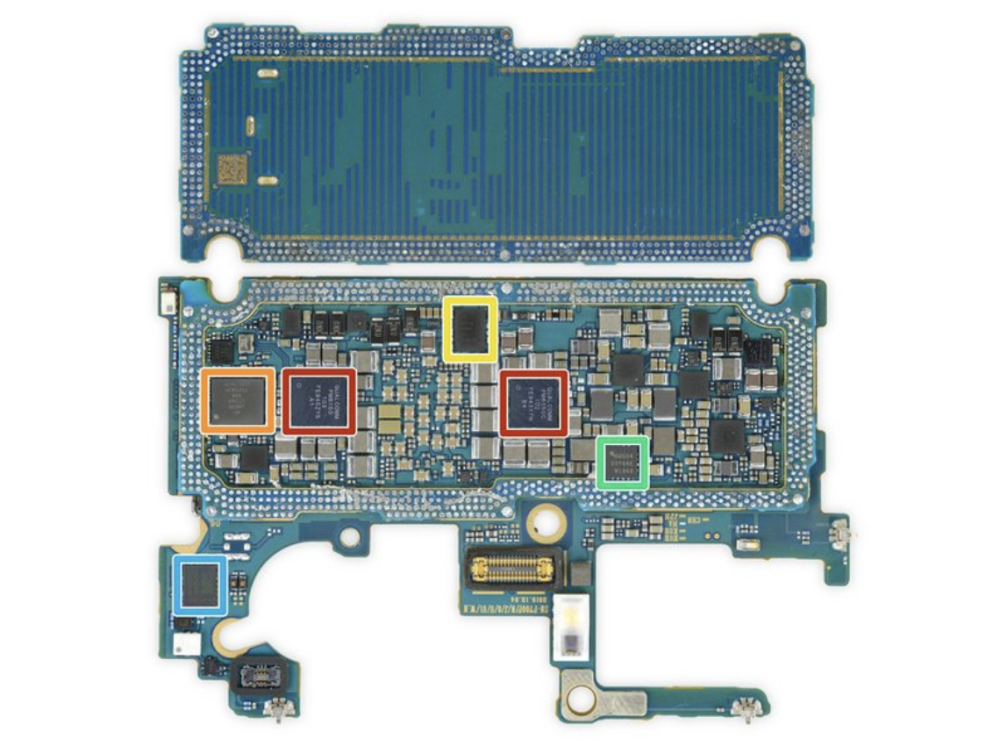

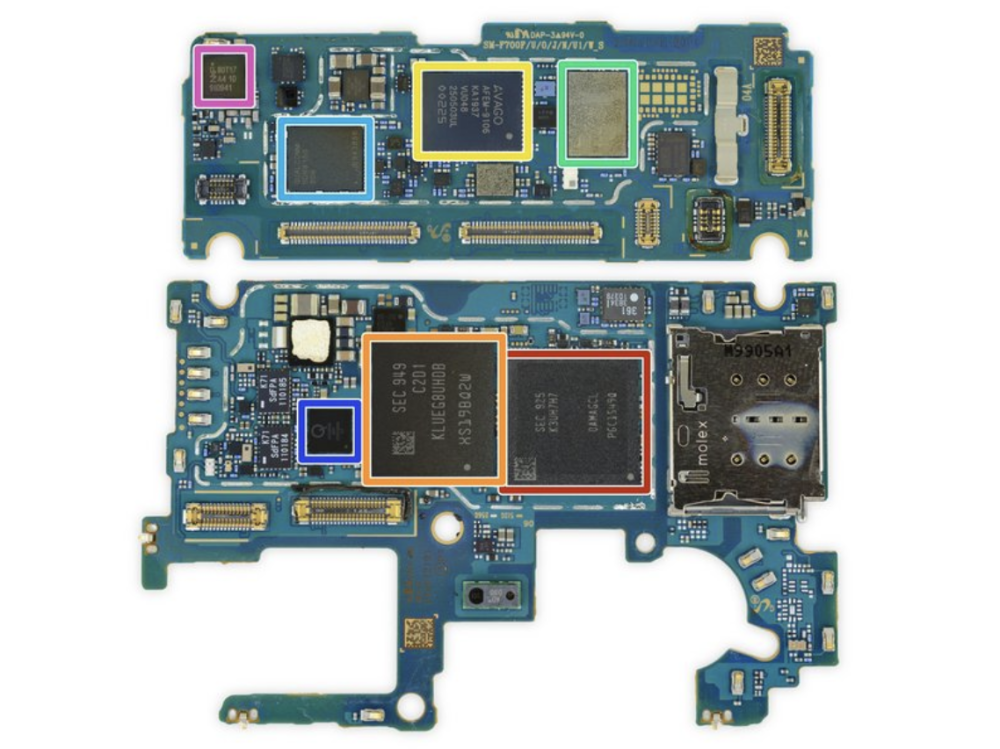

上层主板上的芯片详细目录:

红色:三星925 K3UH7H7(可能在高通骁龙855处理器上封装的8 GB RAM)

橙色:三星949 KLUEG8UHDB(可能是256 GB的闪存)

黄色:Broadcom AFEM-9106前端模块

绿色:Skyworks 78160-51低噪声放大器

浅蓝色:高通SDR8150射频收发器

深蓝色:高通WCN3998 WiFi +蓝牙SoC

紫色:NXP 80T17 NFC控制器



下层主板上的芯片详细目录:

红色:高通PM8150电源管理IC

橙色:高通WCD9341音频编解码器IC

黄色:2MIWO4

绿色:DOS04 09Y44E W1948(可能是背光IC)

蓝色:高通QDM3870射频前端模块



三星Z Flip内部有俩快电池,底部一块大电池,顶部一块小电池,折叠屏手机目前都采用了双电池的设计,不过根据产品形态的不同,两块电池的容量可能不尽相同。之前在摩托罗拉Razr上同样存在两块电池。

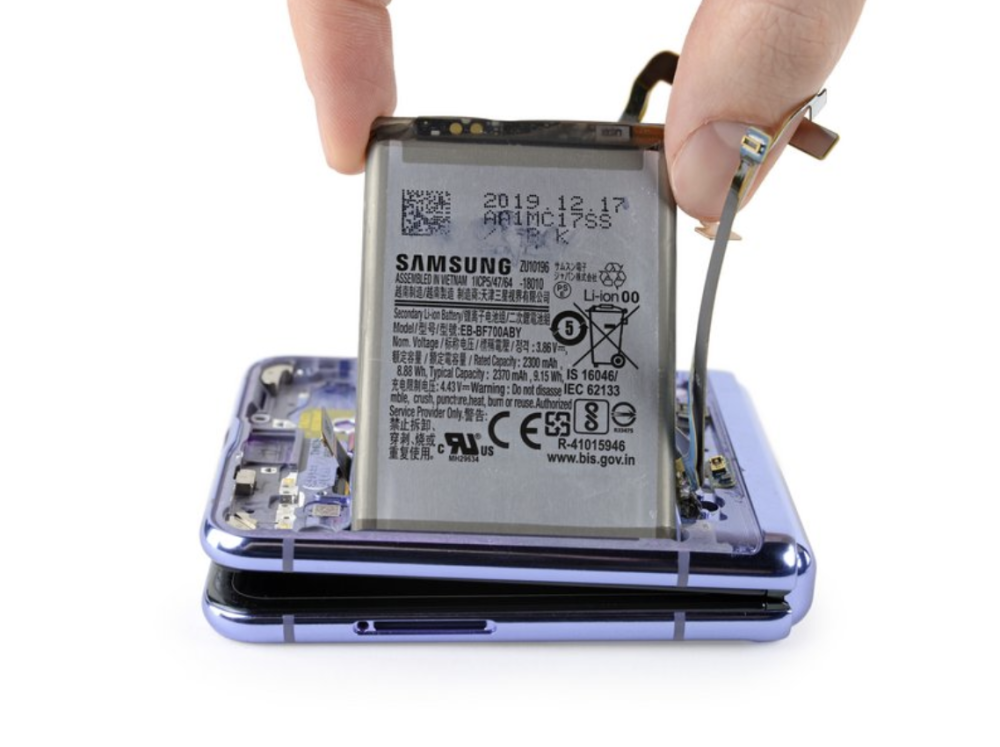

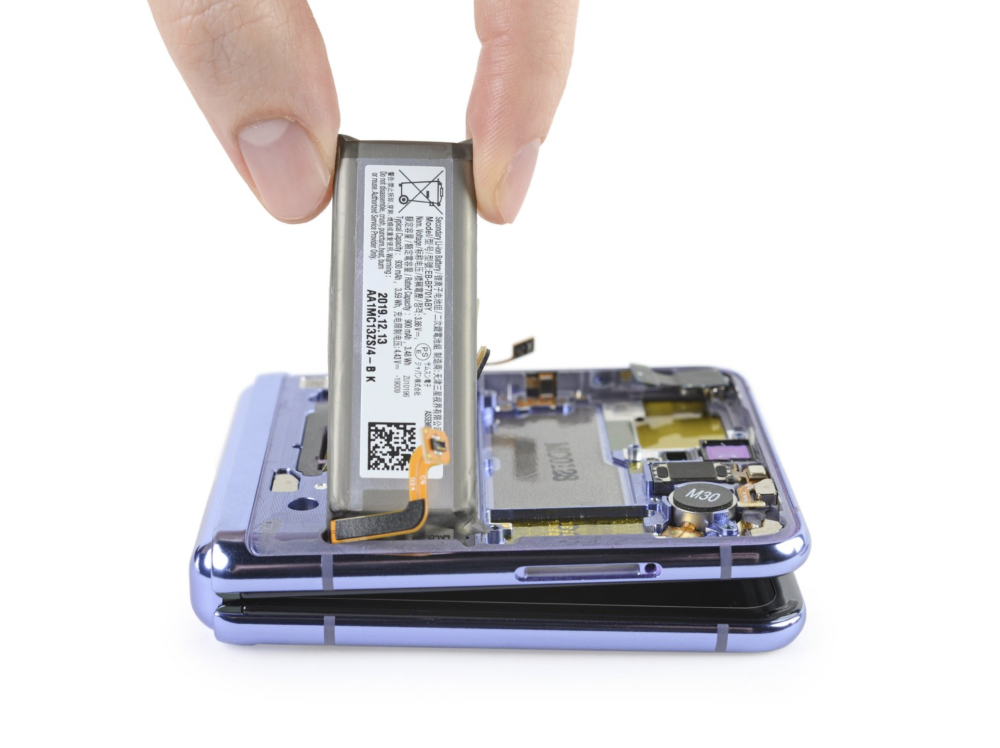

顶部的类似原来口香糖电池的小电池,两块电池都可以很轻松的取下来。

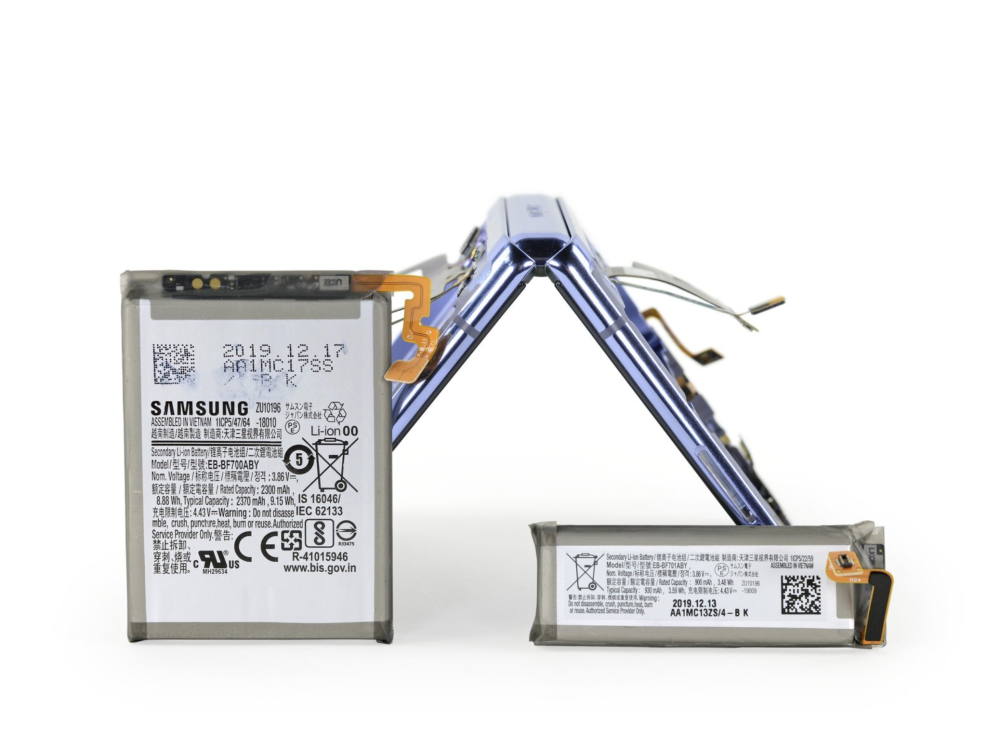

在实际功率方面,两个电池中较大的一个容量为2370 mAh和9.15 Wh的典型容量,而较小的电池则为930 mAh和3.59 Wh。所有这些加起来达到12.74 Wh。

这比Galaxy Fold的 16.87 Wh低,但比摩托罗拉Razr的 9.7 Wh高。它与旗舰智能手机差不多,例如具有13.09 Wh 的Galaxy S10或具有11.91 Wh 的iPhone 11。

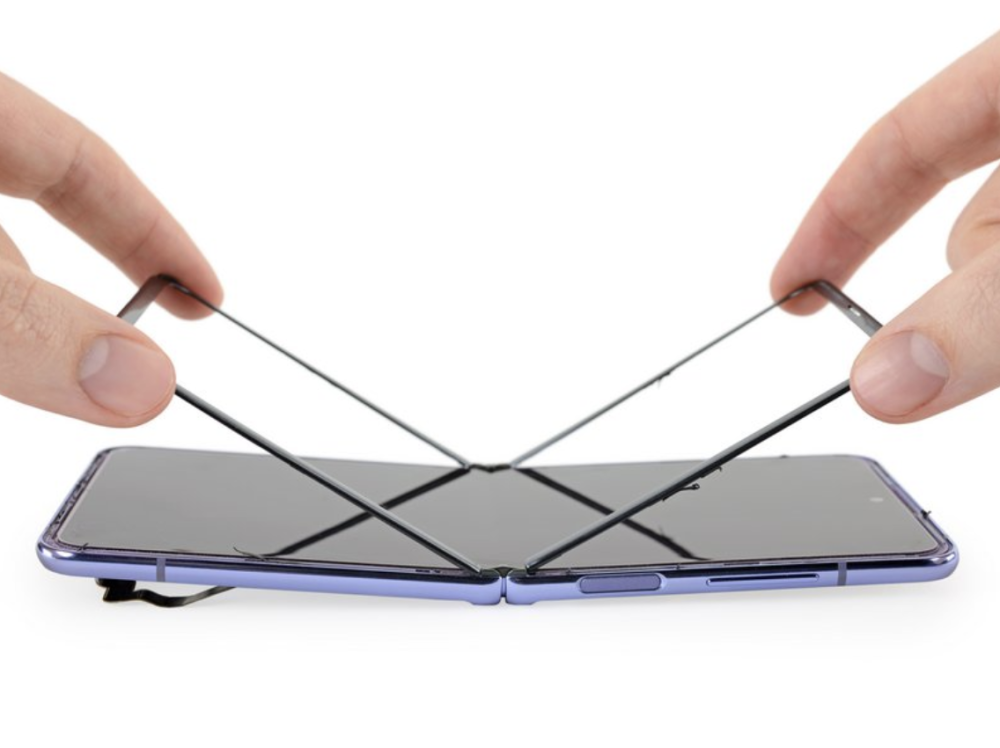

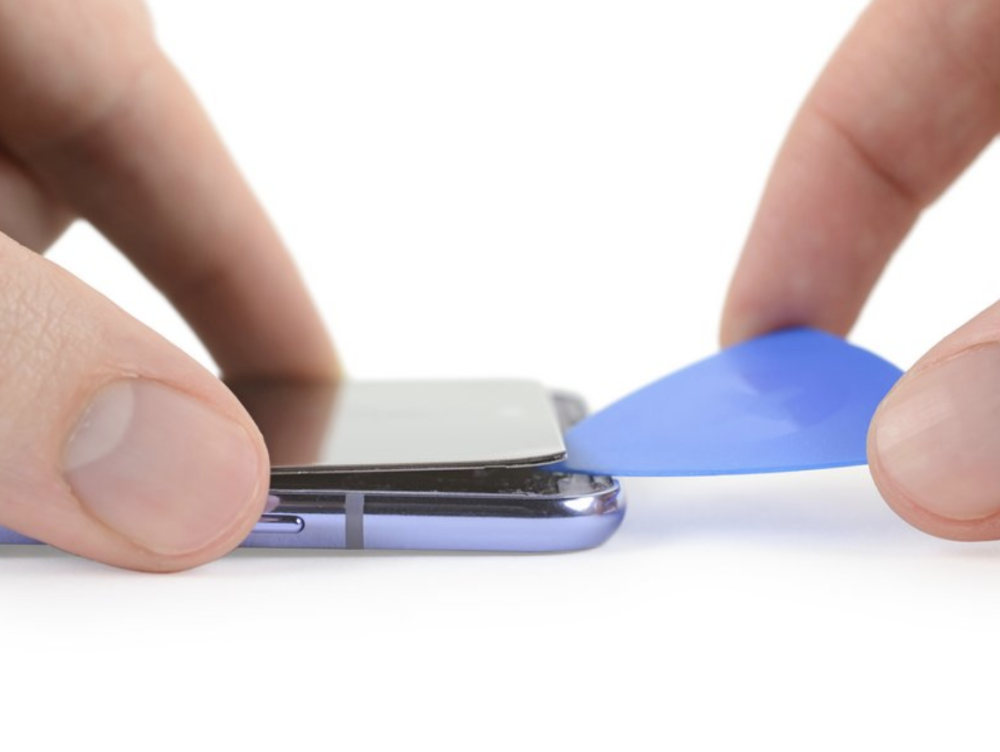

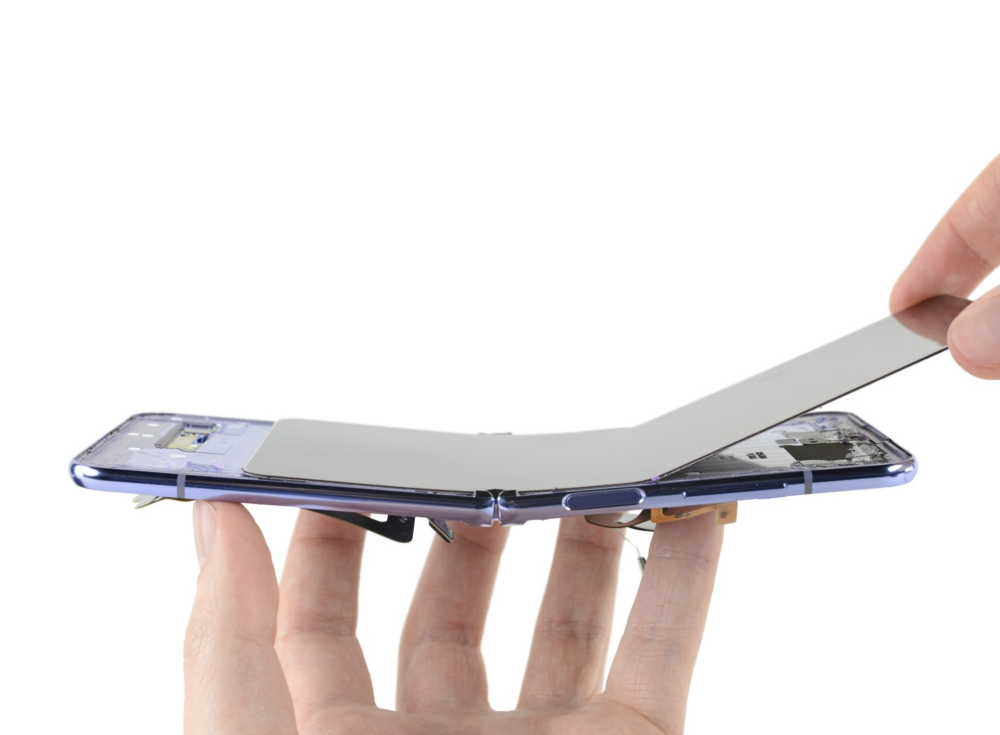

拆卸屏幕的外边框需要一些技巧,不但要使用到热风枪,同时还要小心翼翼的拿起它,因为他有点细,看上去非常的脆弱。



一个垫片帮助我们翘起屏幕,和一般的手机一样,这块屏幕背面也拥有坚实的保护中框,以确保屏幕拥有更强的抗压性能。



屏幕背面有排线,拆解的时候需要格外的小心。



我们该来揭秘三星的「超薄柔性玻璃」了。从拆解不难看到,这款手机的屏幕实际上一共有三层结构,最外面一层依然是CPI塑料,这就明确的解释了为什么这款手机会产生折痕,而柔性玻璃层在中间,最下面是柔性液晶面板。

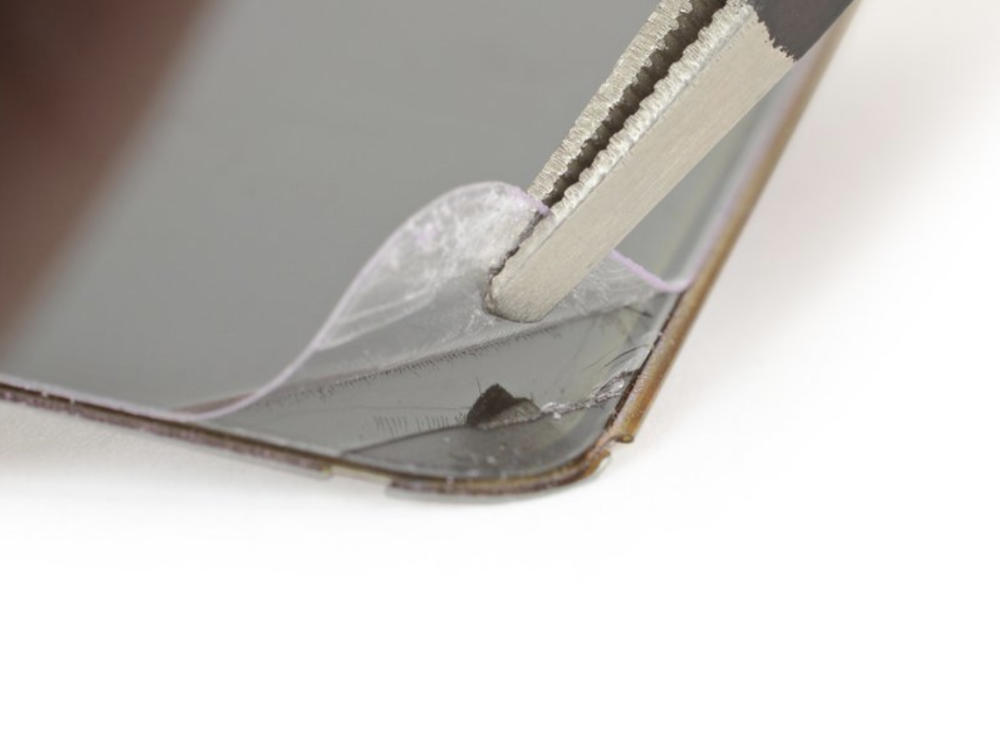

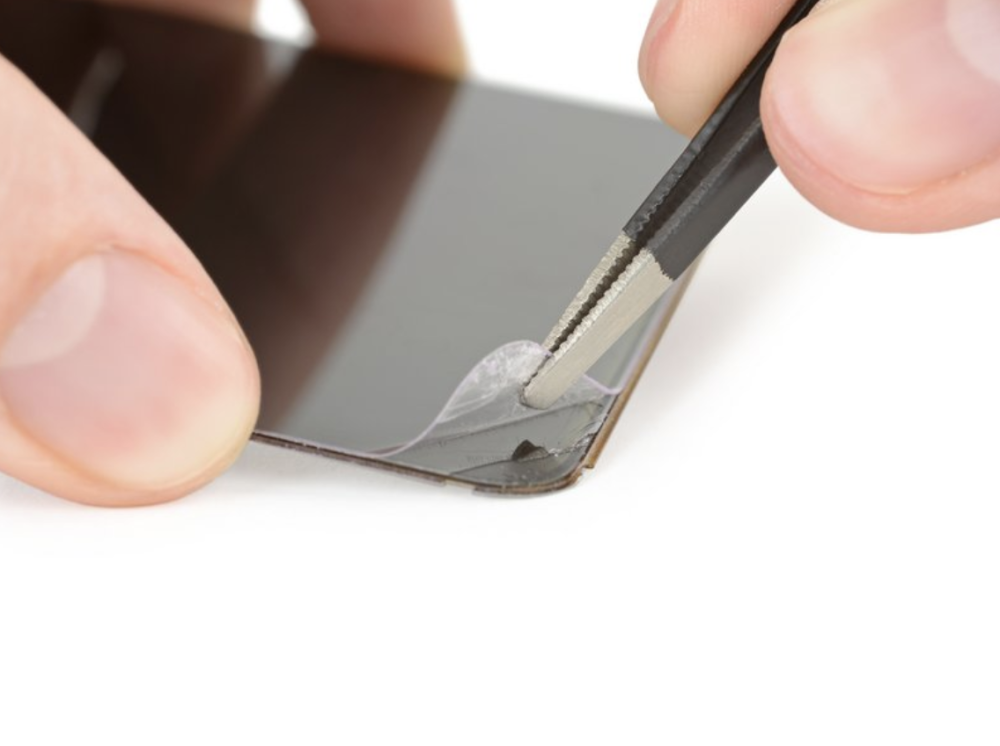

当我们撕开上面的CPI塑料保护膜的时候,柔性玻璃应力而碎裂,这说明柔性玻璃本身非常的薄,同时说明了这块玻璃和前面的CPI膜实际上是紧贴在一起的,当我们用力撕开保护膜的时候,玻璃因为受力碎裂了。因此很明显,在使用这款手机的时候,你不能主动地揭掉外面这层 CPI膜,这一点和Fold一样。

三星提供了119美元一块的屏幕更换服务,不过这只在第一年生效。之后就要花499美元的高昂价格换屏了,这个太贵了确实。



之后我们打开了铰链结构,在交联结构下面的“保护性”胶带部分,可以看到我们之前的紫色粉末在这里大量的聚集。好像这样的胶带设计使粉末远离了显示屏,但它确实也将粉末全部固定在铰链中,目前看这种设计确实一定程度可以防止颗粒即便进入手机内部也不会损坏屏幕。

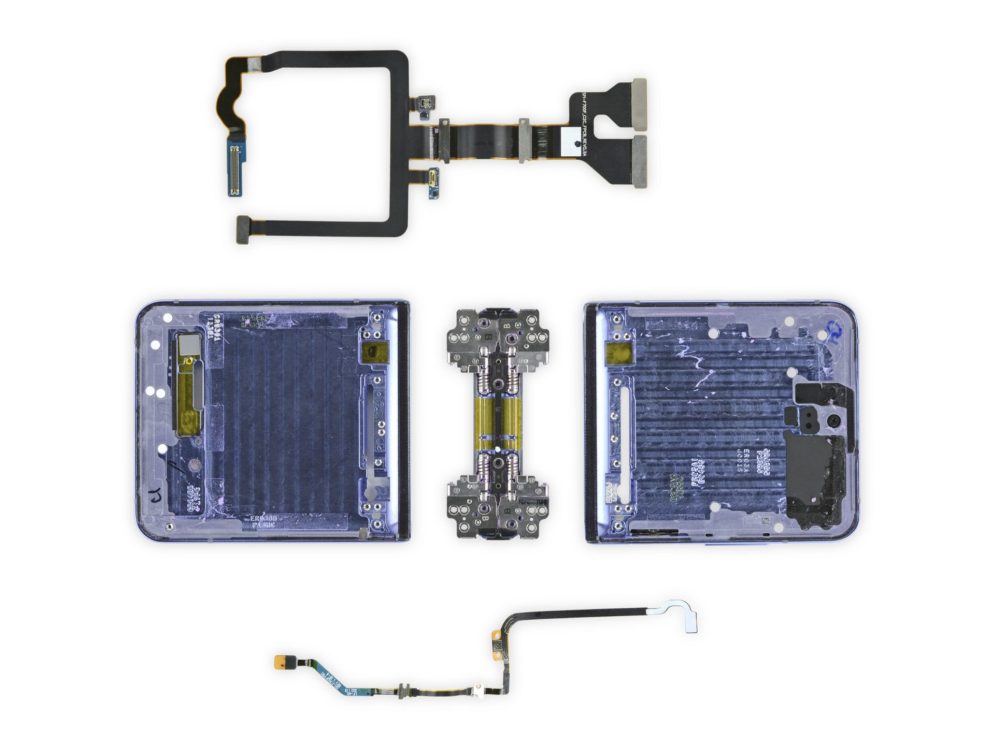

进一步的拆解转轴结构,我们将其和左右外框分离。我们找到一些设计很巧妙的互连电缆,它们的形状可以将它们安全地绕着铰链布线。

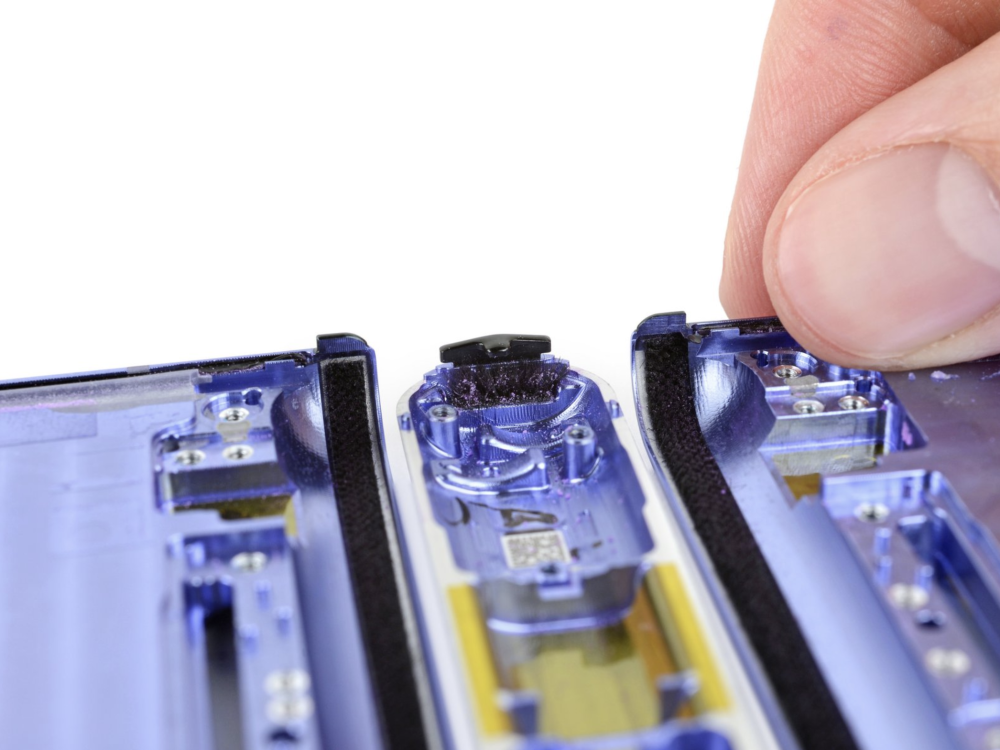

接下来,我们看到了三星宣传的纤维刷子,它在电话左右两个左右外框连接中轴的部分。不过看到内部满是紫色颗粒的转轴,这个设计有点尴尬了就。

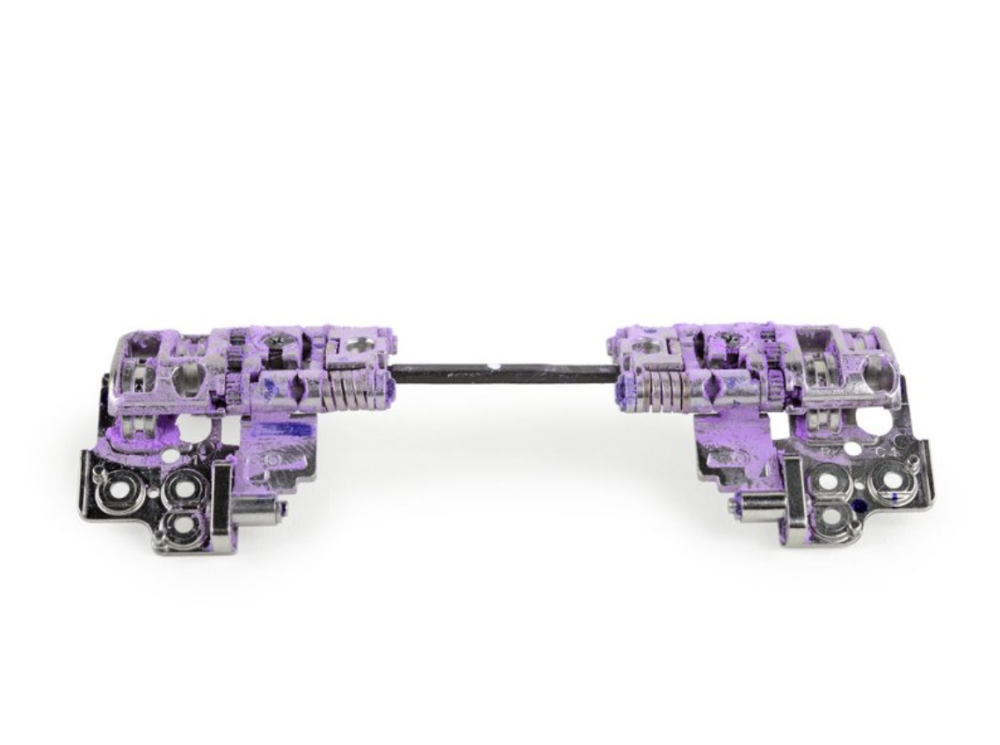

这是防尘测试后铰链的外观。我们不得不承认,这个铰链看起来很酷。就像钢铁侠Mk. 2套装一样。



这个铰链不像我们在Fold中找到的那个那么的设计奔放,它确实看起来很结实,而且颞部充满了漂亮的齿轮组结构。



总结一下:三星的Galaxy Z Flip可能会让折叠屏向着一个新的方向发展,但它的创新目前看来还不是可折叠手机的通用性解决方案。

在我们的灰尘测试中,类似于“扫地机器人”的刷子表现得很糟糕。虽然这个极端情况下的测试并不能确切地反应它在现实生活中的表现,但被困在刷子里的灰尘尽管很少,但也并不能让人完全的放心。

“超薄柔性玻璃”是真正的玻璃,但是它不是在最上面,而是覆盖在一层塑料薄膜之下,但因为有塑料薄膜的存在,这款手机依然会产生折痕。

除非你是一个有钱人,需要通过最新科技的智能手机展示你的与众不同,否则这款手机可能不适合你,它更像是一件新奇的奢侈品。还是那句话,折叠屏技术能会在短时间内快速成熟,也有可能快速消亡,这要看市场的决策了。


来源:面包科技君 企鹅号
