TL431功能简介
本设计的基准电压和反馈电路采用常用的三端稳压器TL431来完成，在反馈电路的应用中运用采样电压通过TL431限压，再通过光电耦合器PC817把电压反馈到SG3525的COMP端。
由于TL431具有体积小、基准电压精密可调，输出电流大等优点，所以用TL431可以制作多种稳压器。其性能是输出电压连续可调达36V，工作电流范围宽达0.1～100mA，动态电阻典型值为0.22欧,输出杂波低。其最大输入电压为37V，最大工作电流为150mA，内基准电压为2.5V，输出电压范围为2.5～30V。
TL431是由美国德州仪器(TI)和摩托罗拉公司生产的2.5～36V可调式精密并联稳压器。其性能优良，价格低廉，可广泛用于单片精密开关电源或精密线性稳压电源中。此外，TL431还能构成电压比较器、电源电压监视器、延时电路、精密恒流源等。

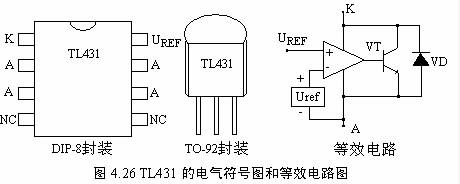

TL431大多采用DIP-8或TO-92封装形式，引脚排列分别如图4.26所示。
图中，A为阳极，使用时需接地;K为阴极，需经限流电阻接正电源;UREF是输出电压UO的设定端，外接电阻分压器;NC为空脚。
TL431的等效电路如图所示，主要包括①误差放大器A，其同相输入端接从电阻分压器上得到的取样电压，反相端则接内部2.5V基准电压Uref，并且设计的UREF=Uref，UREF通常状态下为2.5V，因此也称为基准端;②内部2.5CV基准电压源Uref ;③NPN型晶体管VT，它在电路中起到调节负载电流的作用;④保护二极管VD，可防止因K-A间电源极性接反而损坏芯片。TL431的电路图形符号和基本接线如图4.27所示。

它相当于一只可调式齐纳稳压管，输出电压由外部精密分压电阻来设定，其公式为 (4-16) ：
R3是IKA的限流电阻。其稳压原理为：当UO上升时，取样电压UREF也随之升高，使UREF>Uref，比较器输出高电平，使VT导通，UO开始下降。
反之，UO下降会导致UREF下降，从而UREF
在本设计中就是利用TL431和光耦构成反馈电路，其工作原理就是当输出电压发生波动时，经分压电阻得到的取样电压就与TL431中的2.5V基准电压进行比较，在阴极上形成误差电压，使LED的工作电流发生变化，再通过光耦去改变SG3525的COMP控制端电流的大小，调节SG3525的输出占空比，从而达到稳压的目的
