- 多谐振荡器中的“多谐”指的是谐波，就是多种频率信号成分的意思，因为根据傅立叶定理，任何一个周期性变化的电压、电流均可以分解为若干不同频率、不同幅值的正弦分量之和，而多谐振荡器是能够产生高低周期变化信号，且具有一定的幅值宽度，利用其具有陡峭的上升沿或下降沿以及周期变化的特点，在实际电路中得到了广泛的应用。如常见的方波信号就是多谐振荡器产生的。
- 一、由分立元件组成的多谐振荡器
图一 分立元件组成的多谐振荡器
- 这种电路由两组对称的三极管、电阻、耦合电容组成，又叫无稳态触发器，即一个三极管处在饱和导通时另一个处在截止状态，没有一个固定的稳态，引起这种变化的根本原因是电容的充放电和三极管的开关特点，在其中一个三极管饱和时，与之相连电容开始放电，其集电极输出电位接近于零，就是所谓的低电平，而另一个三极管截止，与之相连的电容器开始充电，其集电极输出电位接近于电源电压，就是所谓的高电平，而这种状态是周期性不断的交替进行，电路结构特点：各自共射接法，互为输入输出，这种电路是在双稳态触发器、单稳态触发器的基础上演变而来的。
- 实际应用电路：这种电路的集电极电阻可以是led，这样就制成了led闪烁灯；利用其高低变化的信号，可以耦合给扬声器，做成蜂鸣器；利用其输出信号可以作为脉冲信号，触发RS触发器、D触发器、JK主从触发器等数字电路。这种电路可以改造，加入二极管后可以输出具有陡峭的上升沿方波。
- 应用电路如led闪光灯，改变耦合电容、偏置电阻可以改变振荡频率。
图二 led闪烁灯
- 二、由反相器、与非门组成的多谐振荡器，有多种电路形式，最基本的是下面两种。这种电路结构简单，频率可以调节；我们选用的是数字集成电路反相器，如CD4069六反相器，这种电路的结构特点是利用电容的充放电和反相器的反相功能，形成振荡电路，和上面的电路一样也可以接成形式多样的led闪烁灯、作为脉冲信号输出源。

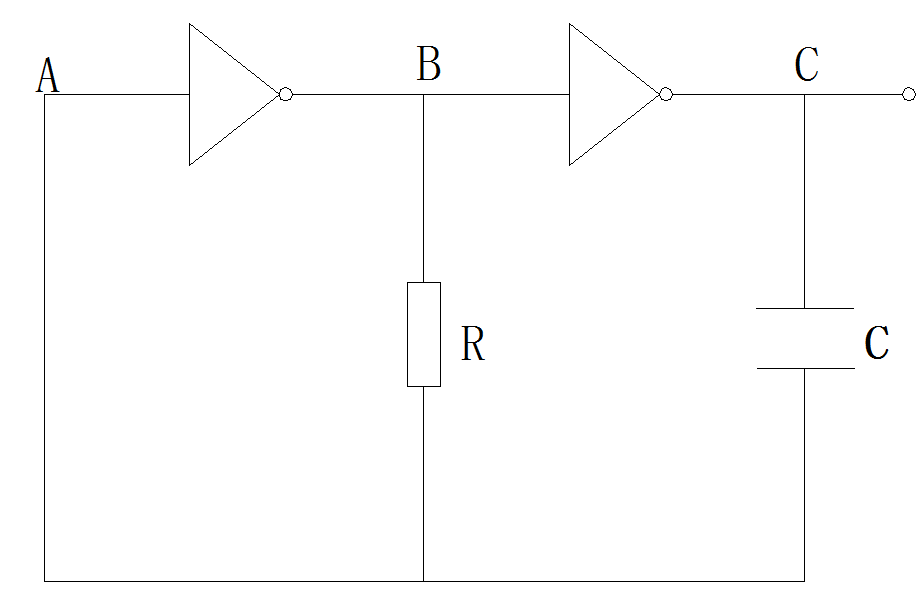

图三 六反相器组成的多谐振荡器之一

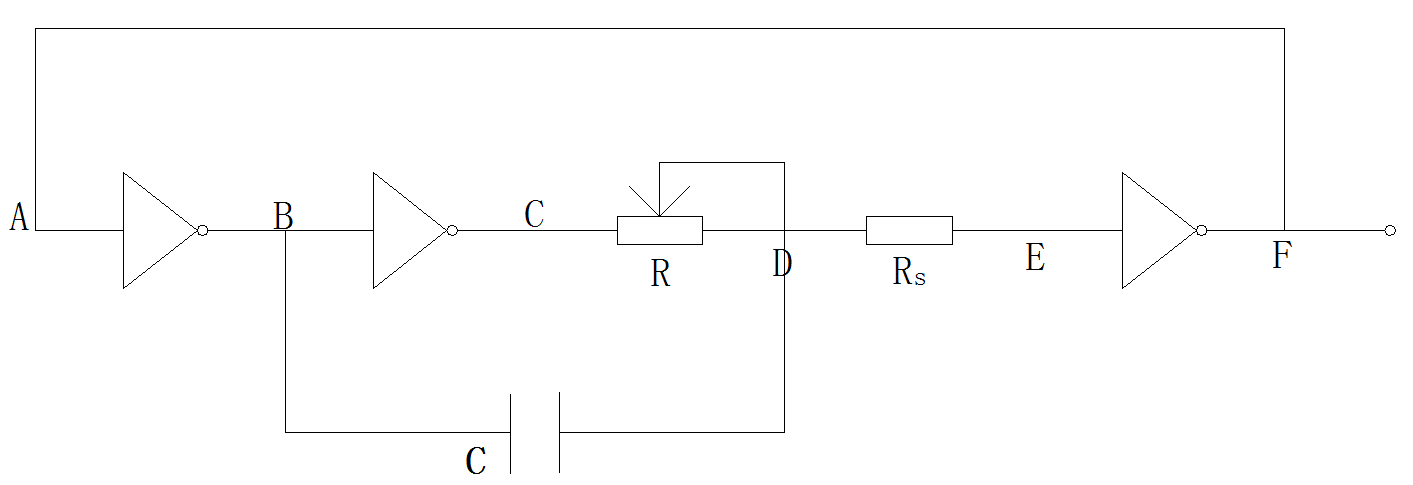

图四 六反相器组成的多谐振荡器之二
- 三、由555时基集成电路组成的多谐振荡器，这是一种数字、模拟集成电路，它是由8个接口组成、内部包含：电阻分压器、电压比较器、基本RS触发器、与非门、非门、放电三极管等6部分，通过改变输入端2、6的电位变化，引起输出端3的电位变化。这种集成电路以其优越的性能被广泛应用，最基本的电路可以组成多谐振荡器、单稳态触发器、施密特触发器，并衍生出数以万计的应用电路。作为多谐振荡器得到了广泛的应用，如下图八、九、十。
图七 由555电路组成的多谐振荡器

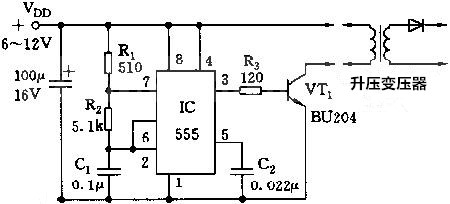

图八 高压发生器

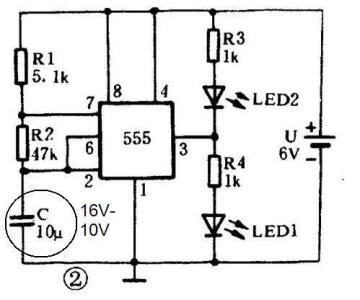

图九 led交替闪烁灯

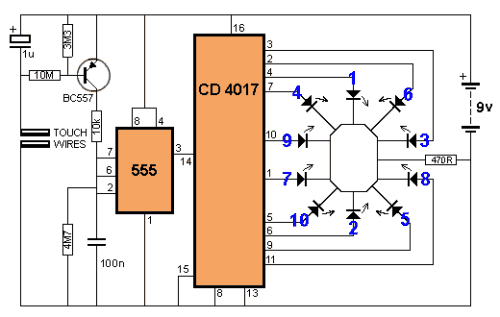

图十 流水灯
