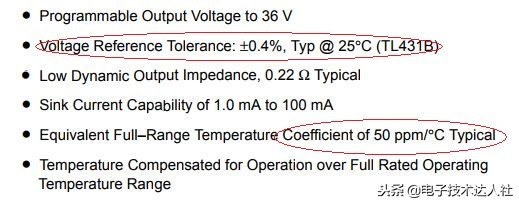

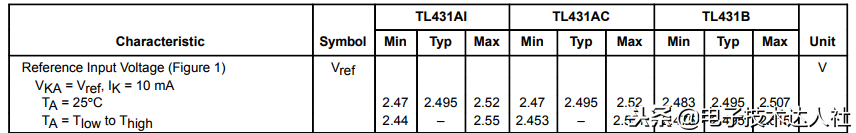

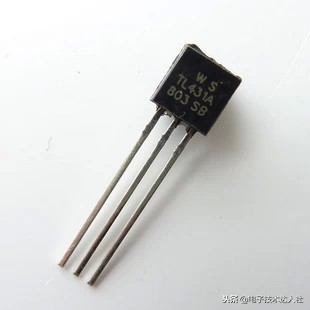

TL431又叫可控精密稳压源,为什么它叫做精密稳压源呢，这就关系到两个指标：电压参考误差和温漂，从它的数据手册中可以读到（下图红圈）
电压参考误差只有正负0.4%,那意味着假如要稳到2.5V的效果，TL431可以自已调整到2.5V的0.4%以内，即2.49V。同时温漂只有50个 ppm，因此它能满足我们大部分电路的精度要求，同时价格也不贵，所以广受大家的喜爱。下面分析它的两个应用电路
1、2.5V稳压源设计

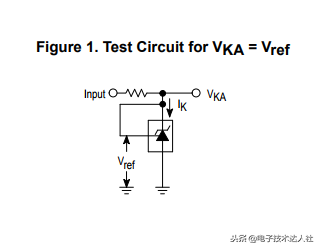

正如芯片手册给出的一样
这个接法就是2.5V的输出，因为Vref本身就是2.5V（如下图）
那怎么选择串联在电源与431中间的那个电阻值呢？继续看芯片手册
从手册可以看出，要想431能正常工作，流进参考端Ref的电流至少要有几个微安，我们先搭电路如下
假设供电是5V，电阻R1就是我们要求的阻值，前面说了431要想正常工作流进REF端的电流要有几个微安以上，同时我们的输出端通常也是有些负载的，但通常都是毫安级就够用了。假设输出端负载为10个mA,输出电压为2.5V，则加在R1两端的电压也是2.5V，由于电阻和431是串联接法，因此流过R1的电流也流过431及外面负载。因此流过R1的电流约等于10mA+4微安，再由欧姆定律可得R=2.5V/0.010004A=249.9R，我们来看仿真结果

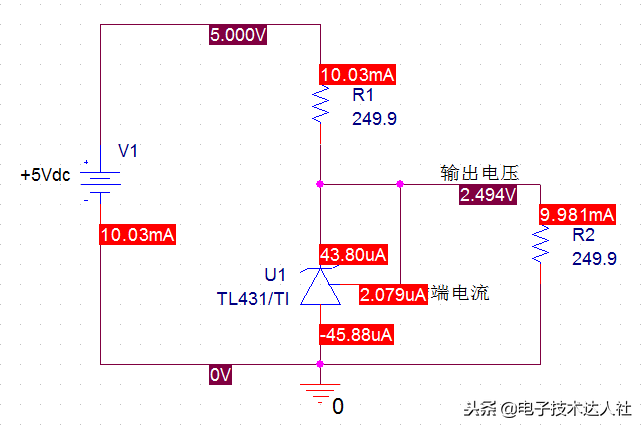

从仿真结果来看输出2.5V所带的负载为9.98mA,稳压为2.494V，流进Vref端电流只有2个微安，流经431体内的电流为43.8uA,可见达到预期设计结果。
再看一个情况，假负外面负载没有了R2=无穷大，会是什么情况

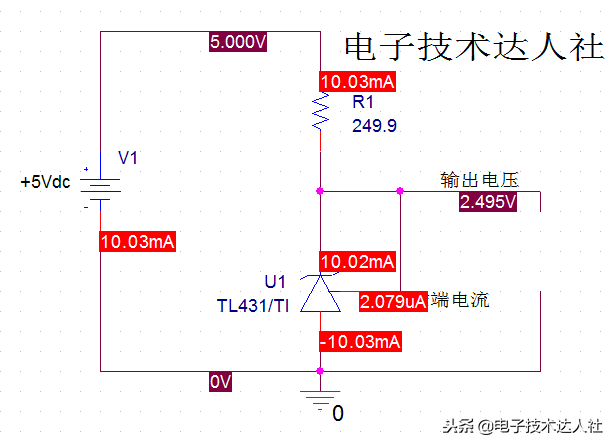

可见输出电压还是稳在2.495V，只是流过R1的电流除了2uA以外其它的都流进了431体内。

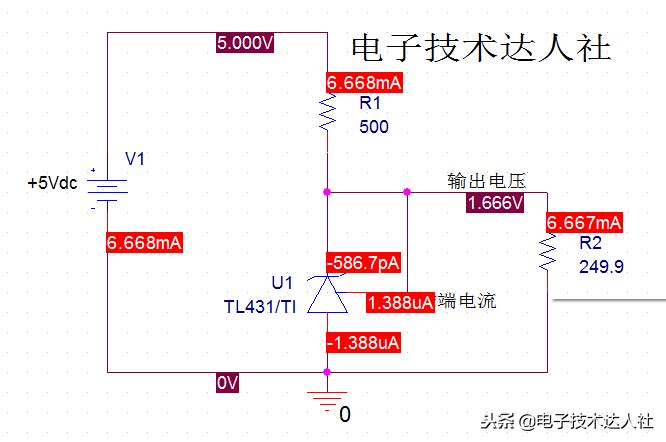

再来看一种情况，前面我们算得R1为250R，那我们取500R会是什么样的情况，来看结果

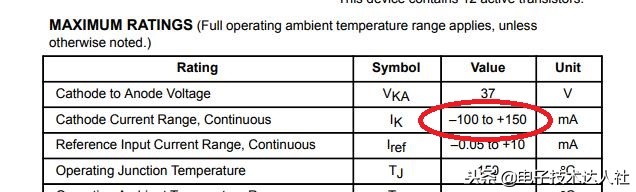

由于两个电阻分压的结果，已经低于2.5V无法使431起到调整作用了。所以电阻的选择要计算好，也不是越小越好，因为R1越小，流过R1的电流就越大，流进431的电流也跟着变大，这样就会带来一个发热问题，正如芯片手册给出的极限值一样，431不能超过150mA（如下图）,否则过热损坏器件
按前面流过R1的电流计算我们就可以得出R1的功率P=0.01*0.01*250=0.025W，0805以上的封装电阻就能满足了。
2、 5V恒压电路设计

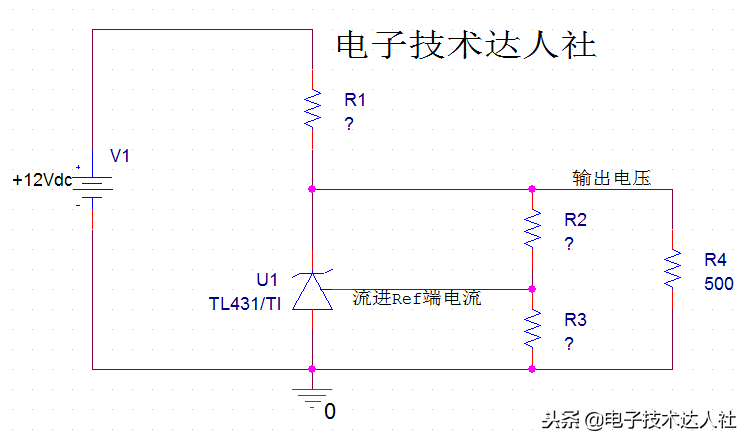

5V恒压电路也是我们经常用到的基准电路，下面来看如何设计，基本电路如下，12V输入，5V负载10ma

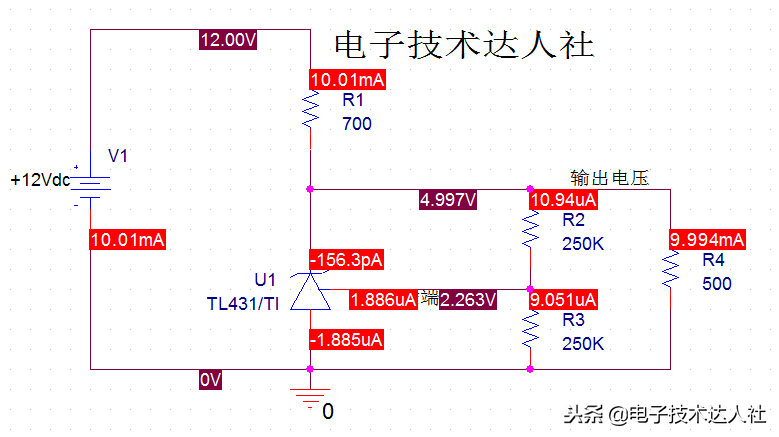

R1,R2,R3为所需要求的阻值，先求R2,R3，已知输出电压5V，431的Ref电流2uA,我们给够10uA,则R2+R3=5V/0.00001A=500K,且Ref端电压要等于2.5V，因此R2=R3=250K，再求R1，R1两端的电压＝12-5＝7V，流过电流约等于10mA,则R1=7V/0.01A=700R，我们看下仿真结果
可见达到预期目标，其它电压等级计算可以类推。
