手机开机、充电、显示是如何实现的?

2020-11-11 16:36:58 显示全部楼层
作者:今日头条/卓跃数码

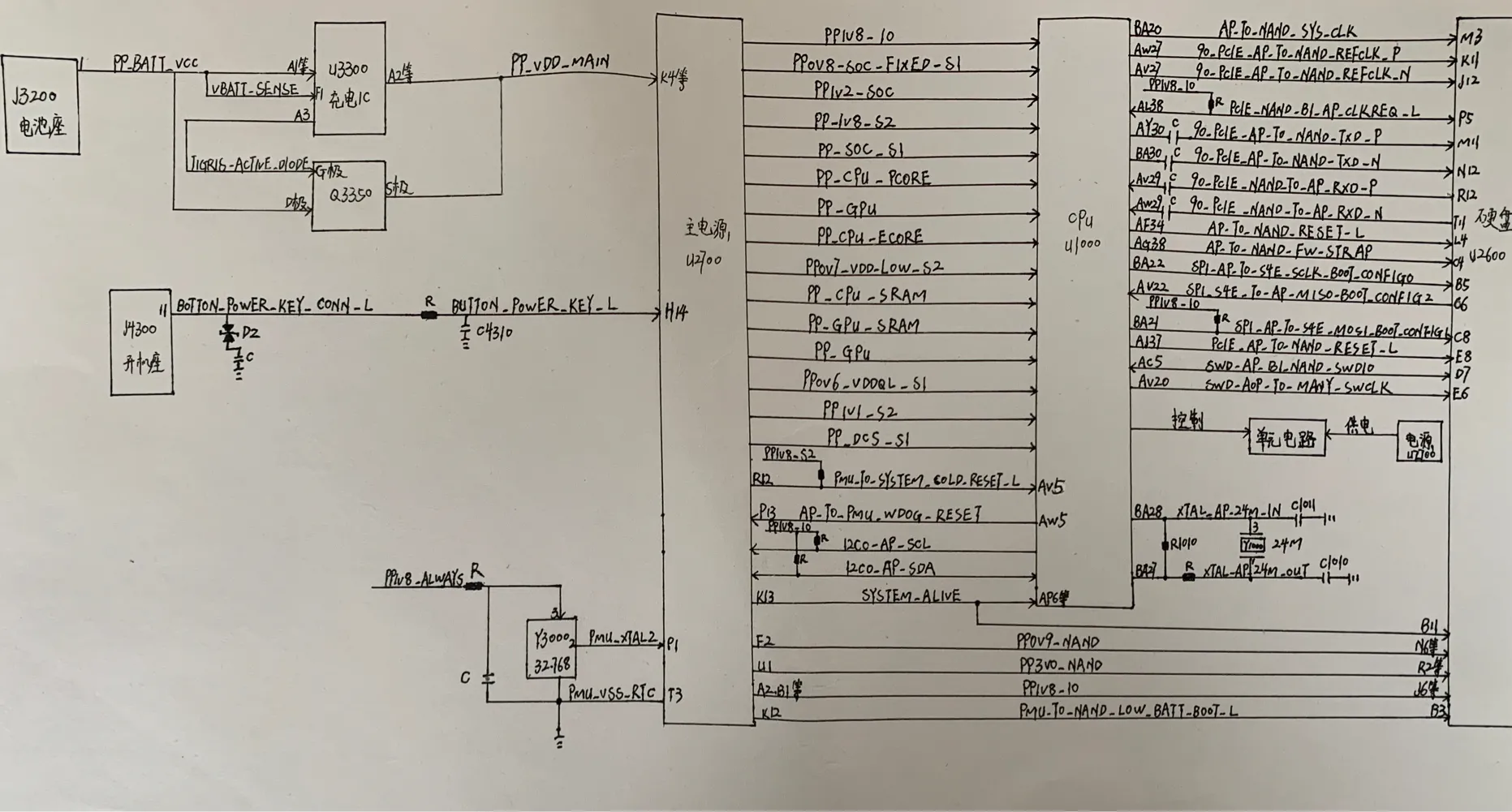

手机开机电路流程

手机可以方便人们的生活,可以加快人们之间信息的传递,可以加快生活的节奏。所以手机现在已经成为了人们生活中必需品中的必须品。很多人现在离不开手机这是肯定的,比如我。
但是大家肯定不知道手机是怎样运行的吧?今天就以iphone8为例给老铁们分享下吧。





  • 手机扣上电池,电池电压PP_BATT_VCC通过充电ic与Q管,共同产生主供电PP_VDD_MAIN。
  • 主电源U2700(PMU)在得到PP_VDD_MAIN主供电后会发出PP1V8_ALWAYS(1.8伏维持电压)给Y3000晶振供电,Y3000晶振在起振提供32.768KHZ的频率给主电源U2700。
  • 同时主电源U2700还会给开机座J4300的BUTTON_POWER_KEY_L(低电平有效的开机电源键)提供一个1.8伏电压。
  • 当我们按住开机键1.8伏电压被拉低0伏,主电源U2700得到开机座J4300的高低跳变电压,主电源U2700开始工作,输出供电给CPU、暂存、硬盘等等。
  • CPU得到供电后会启动Y1000(24MHZ晶振)Y1000产生24MHZ频率给CPU,CPU内部时钟电路开始工作,并输出信号给主电源。
  • 主电源U2700发出复位信号给应用CPU(PMU_TO_SYSTEM_COLD_RESET)
  • CPU得到供电、时钟、复位后会找硬盘U2600要开机数据。
  • 硬盘U2600满足工作条件后,会通过PCIE总线给CPU开机数据。
  • CPU读取到硬盘数据后,对CPU本体、暂存、GPU进行自检。随后CPU初始化12C总线。
  • CPU启动显示电路,CPU通过MIPI总线发出显示数据给显示屏,此时屏幕会显示白苹果图标。
  • CPU这时内部会给电源U2700发出维持供电信号,让电源这样源源不断提供供电。
  • CPU初始化PCIE总线,又通过UART总线初始化外设功能。
  • CPU读取硬盘系统程序并加载系统,CPU开启触摸、音频、WLAN无线局域网、以及信号部分工作。
  • 基带CPU读取SIM卡信息,信号接收通道开启,根据SIM卡信息选择相应的运营商
  • 信号部分发射通道开启,与基站信号塔取得联系,并显示信号强度。手机完成开机!
手机品牌型号不同,但是它们的原理都是大同小异的。

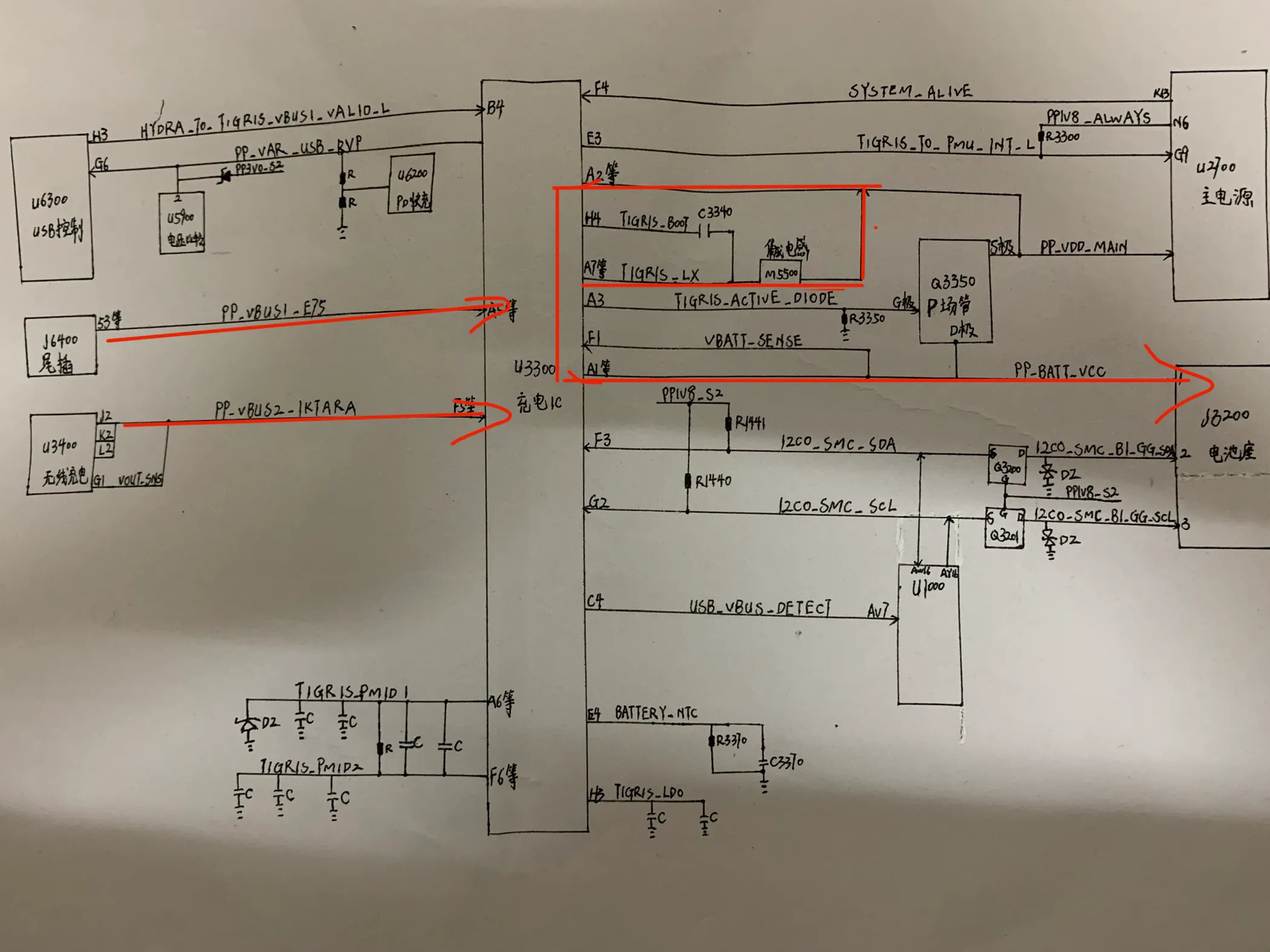

手机的充电电路

手机目前基本成为了生活的标配,给手机充电是现在我们每天都要做得事情,有的时候甚至要充个两三次,可大家知道手机是怎么充电的吗?今天以iphone8给大家简单的科普下!
充电的过程:蓄电池从外电路接受电能,转化为电池的化学能的工作流程,蓄电池在其能量经过放电消耗后,通过充电恢复,又能重新放电,构成充放循环。
HYDRA(USB控制管) TO(到) TIGRIS(充电IC)
VBUS(充电电压)
VALID_L(低电平有效的)
IKTARA(无线充电)
ALWAYS(维持)
SYSTEM(系统) INT(中断)
ALIVE(激活) PMU(主电源)
SENSE(检测) DETECT(检测)
BATTERY(电池) NTC(温度检测)
LDO(低压差线性) DIODE(二极管)
PP_BATT_VCC (电池电压)
PP_VDD_MAIN (主供电电压)
I2C(双向二线制同步串行总线)
SDA(串行数据) SCL(串行时钟)





  • J3200(电池座)1脚发出PP_BATT_VCC电池电压兵分两路,一路送往U3300(充电IC)A1等脚位作为供电,另一路VBATT_SENSE送到U3300的F1脚作为电池电压检测。
  • 此时Q3350的D极也得到PP_BATT_VCC电池电压,G极低电平导通后S极产生了PP_VDD_MAIN主供电电压然后供给部分芯片以及U3300的A2等脚位。
  • U3300(充电IC)得到供电后会自产出TIGRIS_LDO与TIGRIS_PMID的5伏左右的电压。
  • 当我们插入充电线5伏电压会通过J6400(尾插座)的53等脚位送到U3300(充电IC)PP_VBUS1_E75
  • 这时U2700(主电源)会发出SYSTEM_ALIVE(系统激活信号)给U3300的F4脚
  • U3300的A4脚发出PP_VAR_USB_RVP送给了U6300(USB控制管)G6脚,U6300在得到这路电压后从H3发出了HYDRA_TO_TIGRIS_VBUS_VALID_L(开关充电信号)又送回给了U3300的B3脚。
  • U3300的E3发出TIGRIS_TO_PMU_INT_L(中断信号)给U2700的G9脚
  • U3300的C4脚发出USB_VBUS_DETECT(充电的检测信号)给U1000(CPU)的AV7脚
  • CPU在通过I2C_SMC_BI_GG_SDA与SCL(开机状态下作为电量检测以及电池数据)同时控制U3300充电
  • U3300(充电IC)的H4与A7等脚位会发出充电电压经过M5500(集成电感)调整后又送回了充电IC的A2等脚位
  • U3300在从A1等脚位把调整好的充电电压送给J3200(电池座)的1脚正极完成充电。

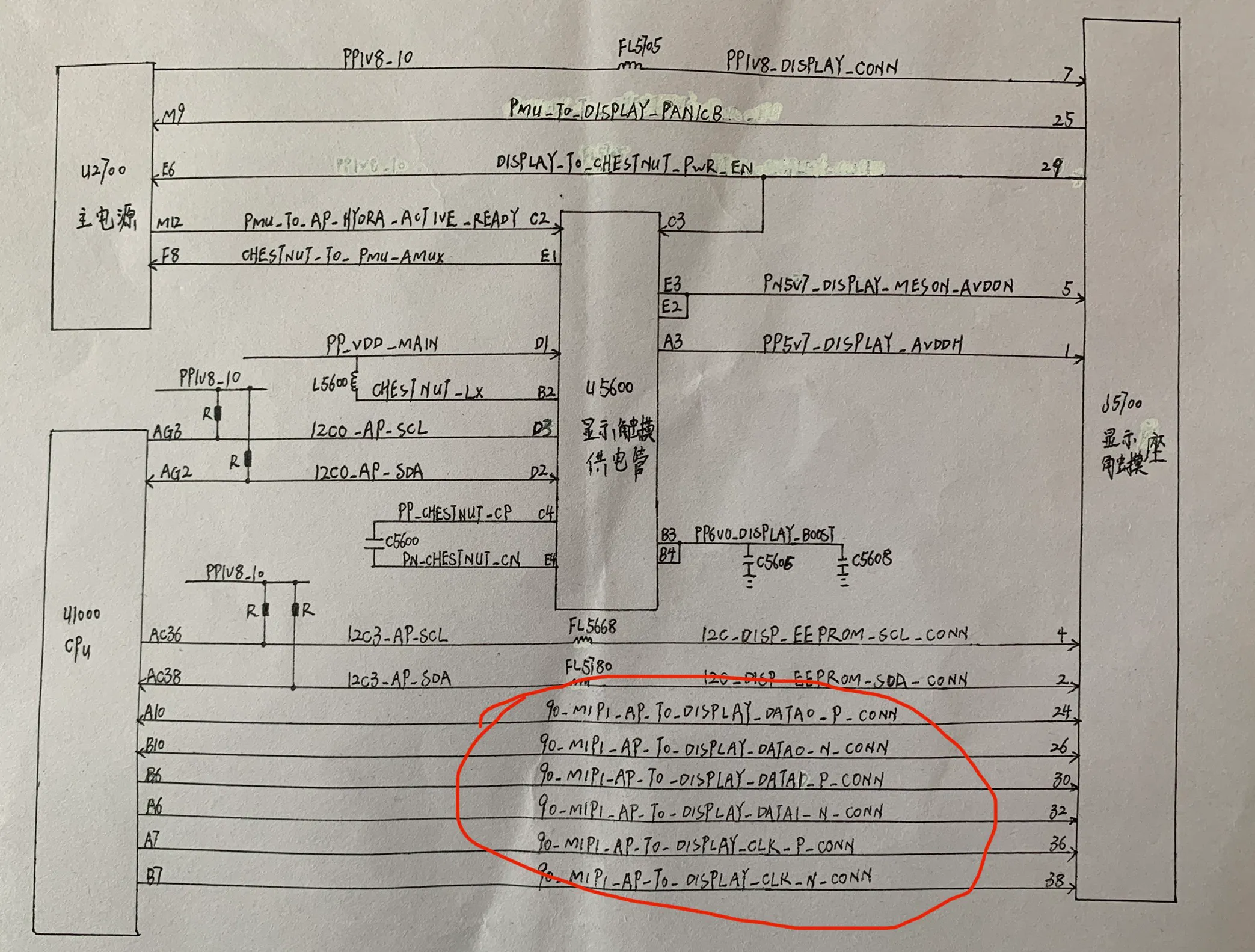

手机的显示电路


手机显示屏是一种将一定的电子文件通过特定的传输设备仪器显示到屏幕上再反射到人眼的的一种显示工具。那它在手机里是怎么实现的呢!今天我们就来分析一下,以iphone8为例:





DISPLAY(显示屏) PMU(主电源)
TO(到) EN(使能、启动控制)
CHESTNUT(显示触摸供电管)
PWR(电源控制) AP(CPU中央处理器)
HYDRA(USB管理芯片) ACTIVE(工作的)
READY(就绪) AMUX(辅助多路传输)
MAIN(主要的) CONN(连接器)
BOOST(升压) DATA(数据DAT)
CLK(时钟) EEPROM(电可擦只读存储器)
SDA(串行数据线) SCL(串行时钟线)
PN5V7(负5.7伏电压)
PP5V7(正5.7伏电压)
MESON(触摸) MIPI(高清成像数据总线)
I2C(双向二线制同步串行总线)





  • 开机过程中主供电PP_VDD_MAIN给到U5600(显示触摸供电管)的D1脚同时也给了L5600(升压电感)
  • U5600(显示触摸供电管)自身产生6伏的电压PP_CHESTNUT_CP(CN)与PP6V0_DISPLAY_BOOST
  • 接下来主电源U2700会发来PMU_TO_AP_HYDRA_ACTIVE_READY复位信号加载到U5600(显示触摸供电管)的C2脚
  • 当我们扣上显示屏的时候,J5700(显示触摸座)的7脚在得到PP1V8_DISPLAY_CONN整机1.8伏供电的前提下,会发出启动信号DISPLAY_TO_CHESTNUT_PWR_EN给了U5600(显示触摸供电管)的C3脚与U2700(主电源)的E6脚
  • U1000(CPU)通过I2C0_AP_SCL与I2C0_AP_SDA控制U5600(显示触摸供电管)
  • U5600(显示触摸供电管)发出PN5V7_DISPLAY_MESON_AVDDN PP5V7_DISPLAY_AVDDH 到J5700(显示触摸座)的5脚与1脚
  • U1000(CPU)通过I2C_DISP_EEPROM_SCL_CONN I2C_DISP_EEPROM_SDA_CONN这两路总线控制显示屏
  • 最后U1000(CPU)通过MIPI总线给我们的显示屏发来成像数据,从而使得屏幕出现画面…
