Buck变换器由于具有效率高的优点而被广泛应用于手机、GPS、MP3等移动多媒体设备上，目前很多电源管理芯片制造厂商都推出了不同电流能力的Buck变换器，这类变换器虽然在电流能力和保护功能方面存在一些差异，但是他们电路的主框架结构是基本一致的，主要可以分为两个部分：一是实现电能转换的主功率部分，另一部分是实现负反馈控制的控制电路，如图1所示。

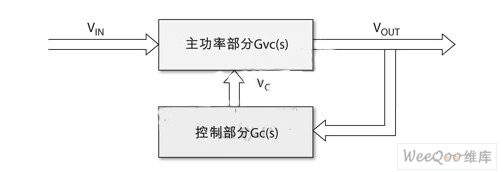

图1 Buck变换器电路主框图。

　　对于不同厂商设计的Buck变换器芯片，外围电路所需要的器件会有所不同，这是因为芯片的集成度有差异，比如，有的厂商会把功率管集成在芯片内部；有的厂商会把控制部分的补偿网络集成在芯片内部。集成度越高的芯片，外围电路所需要的器件就越少，因此对于客户来说，外围器件的选择需要根据具体芯片来决定。然而，对于任何一个输出可以调节的Buck变换器芯片，选择合适的反馈电阻是必不可少的。图2是BCD半导体公司的Buck变换器AP3406的典型应用图，由于该芯片集成度很高，外围只需要输入电容、输出电感、输出电容和反馈电阻，本文就以此为例对反馈电阻的作用做简要分析，为如何选择反馈电阻提供参考。

图2 Buck变换器芯片典型应用图。

　　设置输出电压

　　反馈电阻Rf1和Rf2的个作用是设置Buck电路的输出电压值，如图2所示，稳态时，运算放大器的反相输入端和同相输入端电压是相等的，于是可以得到输出电压计算公式：

　　其中VREF是芯片内部基准电压(本例中为0.6V)。

　　影响系统稳定性和动态响应

　　为了实现系统的抗干扰能力，Buck变换器除了主功率部分以外，还会有相应的负反馈控制电路，补偿网络是反馈控制电路的一部分。补偿网络的加入可以提高环路的低频增益，从而提高抗干扰能力；同时补偿网路使系统拥有足够的相位裕度，从而保证系统处于稳定的工作状态，不会振荡。图2中$框内的部分就是补偿网络部分，补偿网络中包括 R1，C1，C2和Rf1(注：Rf2在环路分析中不起作用)，补偿网络的传递函数可以表示为：

　　从上式可以看出补偿网络产生了两个极点，其中一个极点在0点，另一个极点为，

　　同时还产生了一个零点，

　　在mathcad中做出Gc(s)的幅频特性和相频特性，如图3和图4所示，Rf1在补偿网络中的作用是改变中频段增益，对补偿网络中的零极点不会有影响，在图3和图4中的表现就是随着Rf1的改变，补偿网络Gc(s)的幅频特性上下平移，相频特性不变。

图3 补偿网络幅频特性。

图4 补偿网络相频特性。

　　因此，当补偿网络进入系统环路之后，Rf1的作用是使环路增益的幅频特性上下平移，同时环路增益的相频特性保持不变。

图5 Buck变换器环路增益测试结果1

图6 Buck变换器环路增益测试结果2

　　图5和图6是用网络分析仪进行AP3406环路增益测试的结果。由图可以看出，当Rf1从300k变化到470k，再变化到750k，系统的环路增益的幅频特性不断向下移动，同时相频特性基本不变。于是系统的带宽和相位裕度都有较大改变，测试结果如表1所示。

表1 AP3406环路增益测试结果

　　系统的带宽是影响系统动态响应的重要因素，相位裕度是影响系统稳定性的重要因素。如果选择不同的Rf1，系统的带宽和相位裕度会产生变化，也就是动态响应和稳定性会发生变化。具体以表1来分析，当Rf1从300k变到750k，系统地带宽从51.1kHz变到26.1kHz，因此系统的动态响应会相应的变差，而由于相位裕度都是足够的，因此系统都处于稳定工作的状态。图7和图8是做负载切换的动态响应测试结果，从测试结果可以看出环路响应速度变慢，导致输出电压过冲变大，动态响应效果变差。

图7 动态响应测试结果(Rf1=300k)

图8 动态响应测试结果(Rf1=750k)

　　从以上分析可以看出，选择合适的反馈电阻Rf1和Rf2对AP3406及同类补偿结构的Buck变换器有很重要的作用。选择反馈电阻时，不能只考虑稳态时，输出电压是否符合要求，还应该考虑，反馈电阻对系统稳定性和动态响应的影响。
