一、前言

本系列的前序文章[1]，已经对硬件层进行了详细的说明，讲解了设备性能、开发、灌装等环节的过程。本文将对数据上云后的相关流程，进行说明。

由于项目平台持续建设中，当前已开源信息为二期版本，所以本篇内容均基于此版本能力进行说明。此版本架构进一步优化了数据鉴权及数据库保护。

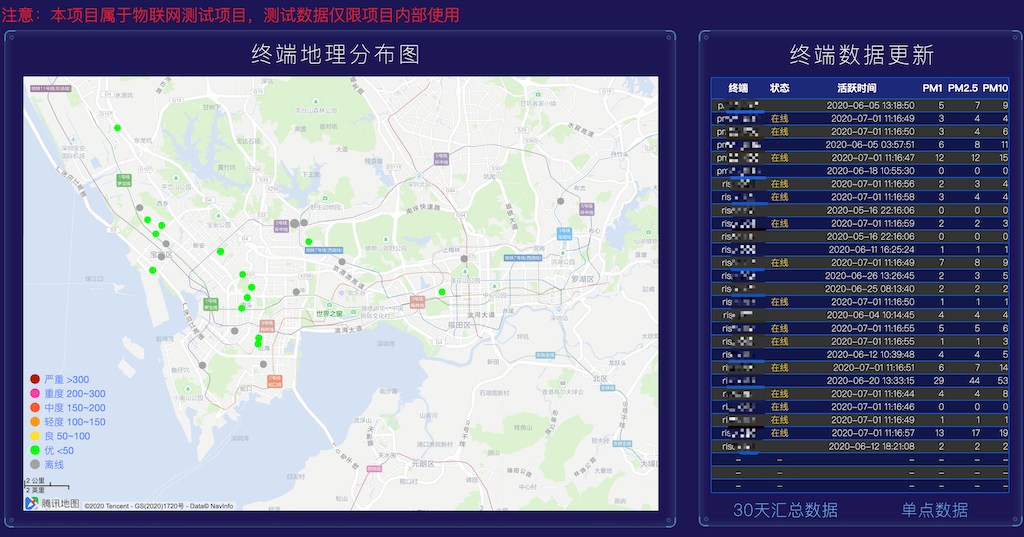

二期版本首页效果

在建三期版本首页效果

而在建的三期版本中，加入了日志服务 、对象存储、小程序等功能。提供了灵活的日志存储与高速检索能力、 低成本的数据库备份+恢复+迁移同步能力、移动端交互及其它能力。

二、架构组成

整个二期版本的架构组成如下图所示，其中浅蓝色标明的部分是相对一期的架构变更重点。

二期架构图1. 部署维度

  • 终端：部署在监测点的设备。


  • 云端：部署在云上的平台。


2. 功能维度

以平台设计的基本组成部分，来进行逻辑拆分，并依架构层的设计需求，配套选型的具体产品。

具体功能与选型说明如下：


  • 监测节点：由软硬两部分组成。基于腾讯物联网终端操作系统 TencentOS tiny开发固件，将兼容腾讯云的硬件设备与腾讯云 IoT explorer 进行了协议级的对接。


  • 本地网关：此部分以通信协议转换为主，不解析具体数据，仅需按前文指引配置即可。


  • 物联网接入层：基于腾讯云 IoT explorer 产品，提供了解密、接入、转发的相关功能。在获取数据后，进行了基于 http 协议的转推动作，传递给下游 API 网关。


  • 中间件层：基于 API 网关提供了衔接及负载均衡等能力，基于鉴权、流控等能力，衔接云函数，提供可靠的数据输入输出服务。


  • 逻辑层：基于云函数，实现了接收数据入库（数据固化）、定时统计汇总（数据分析）、输出应用数据（数据输出，支撑展示）的能力。


  • 存储层：基于云数据库 TencentDB for MySQL，进行监测数据、汇总数据、平台配置的存储。


  • 展示层：基于腾讯云图，提供了地图展示、数据展示、折线图展示等能力。并配置提供联动处理，提高了响应速度，减少了资源文件的重复传输。


三、模块实现

整体系统，以数据为核心，进行了相关设计，所以本部分分为两个组成部分：


  • 数据结构：介绍各环节的核心数据结构与关联模式。


  • 模块说明：介绍各功能模块的实现与对应源码。


1. 数据结构（1）IoT explorer(物联网开发平台)推送数据结构
（2）数据库表单结构

数据库详细格式，请参考github-sql：

https://github.com/eckygao/ampservice_demo/blob/master/amservice.sql

各表用途：


  • config：系统配置表；


  • space：地点表。记录节点部署地点；


  • client：节点表。记录节点信息及最新关键信息，关联space表；


  • base_data：日志表。记录每次上报的信息，关联space、client表；


  • aggregate_data：汇总信息表。记录按小时、天等时段汇总的数据信息；


  • temp_base_data：临时日志表。上报设备名如不在节点表内，则存入此表，主要用于调测。


2. 模块说明（1）数据入库

  • 模块功能：接收IoT explorer推送数据，匹配并转换后，入数据库；


  • 使用产品：API 网关、无服务器云函数；


  • 关联源码：github-upload[2]；


  • 部署方式：请参考相关文章 在线甲醛监测[3] “4.2.2 无服务器云函数/4.2.3 云API网关” 章节。


（2）终端在线更新

  • 模块功能：按3分钟触发，更新终端信息，用于快速查询与展示；


  • 使用产品：云函数；


  • 关联源码：github-client_active_new；


  • 部署方式：请参考相关文章 在线甲醛监测  “4.2.2 无服务器云函数/4.2.3 云API网关” 章节，但改为“定时触发”模式。


（3）数据统计

  • 模块功能：按小时及天触发，统计监测数据，用于快速查询与展示；


  • 使用产品：云函数；


  • 关联源码：github-aggregate()；


  • 部署方式：请参考相关文章 在线甲醛监测  “4.2.2 无服务器云函数/4.2.3 云API网关” 章节，但改为“定时触发”模式。


（4）数据接口-终端汇总信息表

  • 模块功能：通过API网关提供数据查询能力，响应云图调用，提供终端汇总信息表；


  • 使用产品：API 网关、云函数；


  • 关联源码：github-client_info；


  • 部署方式：请参考相关文章 在线甲醛监测 “4.2.2 无服务器云函数/4.2.3 云API网关” 章节。


（5）数据接口-终端单点信息表

  • 模块功能：通过API网关提供数据查询能力，响应云图调用，提供终端单点信息表；


  • 使用产品：API 网关、云函数；


  • 关联源码：github-client_data；


  • 部署方式：请参考相关文章 在线甲醛监测 “4.2.2 无服务器云函数/4.2.3 云API网关” 章节。


（6）数据展示

  • 模块功能：提供WEB端展示能力，含地图绘点、列表展示、折线展示等；


  • 使用产品：腾讯云图；


  • 关联源码：无，当前为手工配置；


  • 部署方式：请参考相关文章 在线甲醛监测 “4.2.4 腾讯云图” 章节，但数据源选择时，改为使用“API”。其中“首页”地图使用“数据接口-终端汇总信息表”接口、“单点数据页”使用“数据接口-终端单点信息表”接口。具体调用的接口URL，请对应API网关提供的服务链接。


四、成本分析

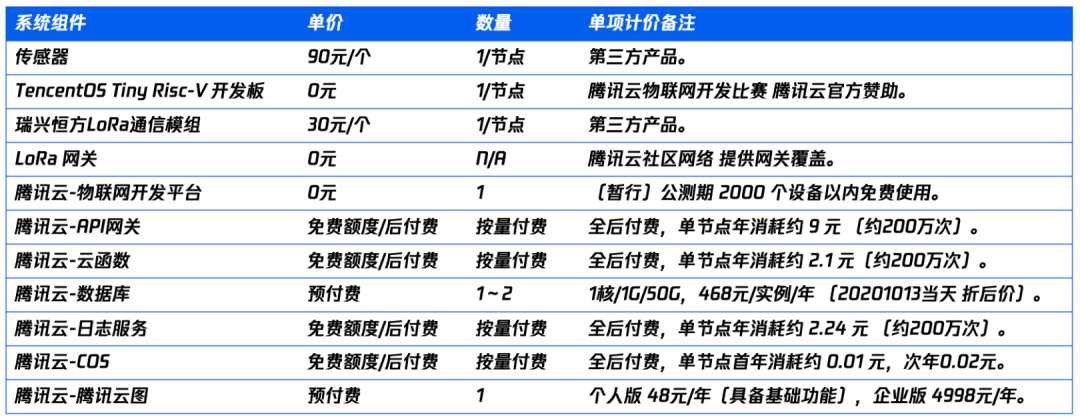

二期成本展示

上图表数为每节点每15秒上报一次的计算结果。

硬件部分由于厂商与采购量的差异，价格不同。此处以云服务成本计算，如果10000节点规模，每节点每分钟上报一次，单节点云服务年成本如下：

1. 二期架构单节点成本

(数据库/年+云图/年)/10000+(API网关+云函数)/4=(468+48)/10000+(9+2.1)/4=3.335元。

2. 三期架构单节点成本

(消息队列/年+数据库/年\*2+云图/年)/10000+(云函数+日志服务+对象存储)/4=(3228+468*2+48)/10000+(2.1+2.24+0.02)/4=1.09元。

其中，二期无对象存储及日志服务模块，但当前的在建三期中已使用数月，故有实际数据可列入统计。

五、后续计划

预计完成三期建设，计划内容涉及：


  • 交互优化(done): 启用space表，展示地点。


  • 交互建设(doing): 增加小程序能力，提供移动端查询能力，及告警推送能力。


  • 容灾优化1(done): 增加对象存储，提供低成本数据备份、恢复、异步迁移同步能力。


  • 容灾优化2(todo): 增加消息队列 CKafka，应对网络异常、数据库异常情况下的数据堆积与丢失风险。


  • 容灾优化3(doing): 增加日志服务，用于数据对账，应对多环节数据处理中，可能出现的数据丢失或错乱情况。


三期架构预告如下所示，浅蓝色标明的是相对二期的架构变更重点。

三期架构

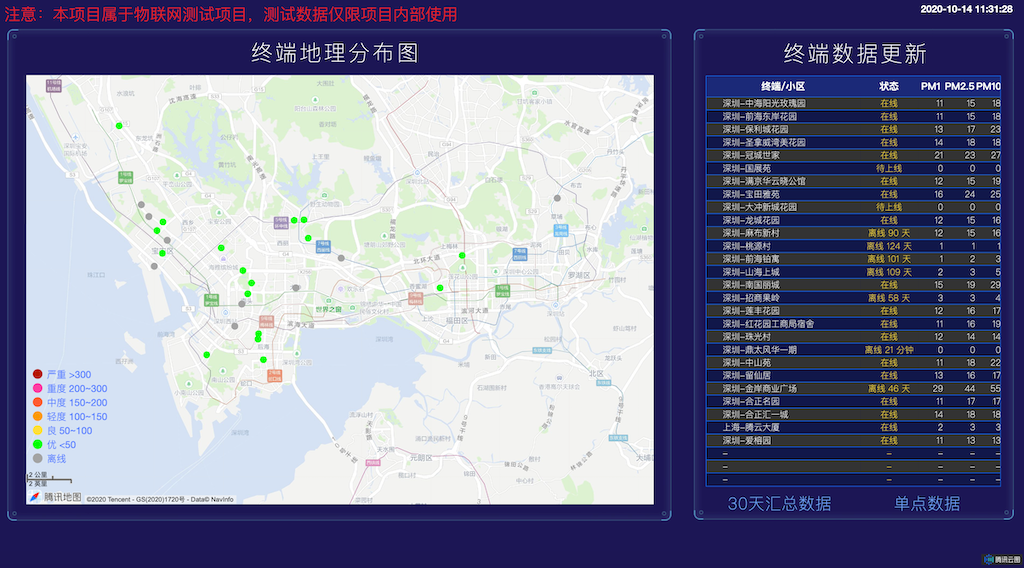

三期版本部分完成效果展示如下：

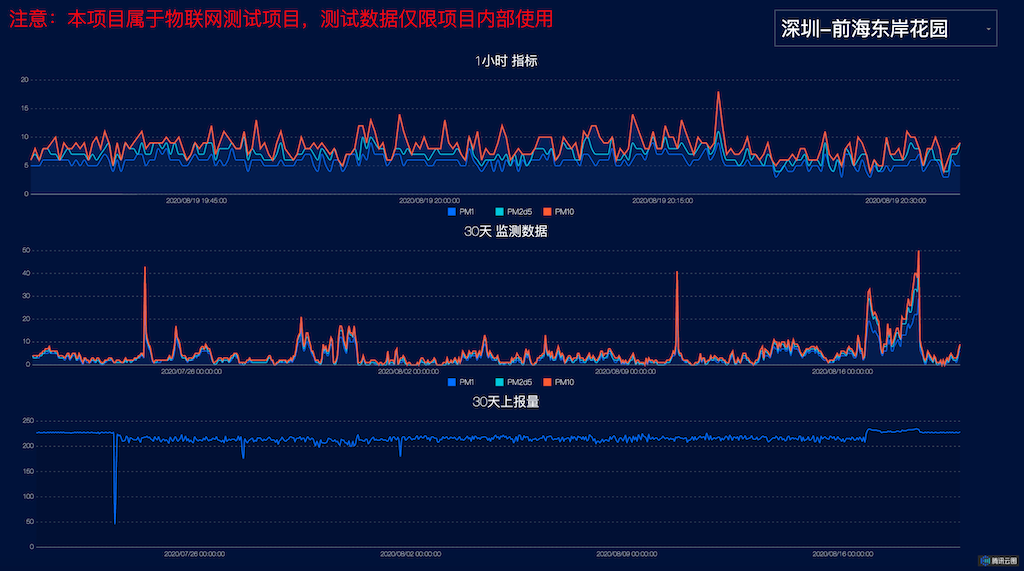

WEB端展示

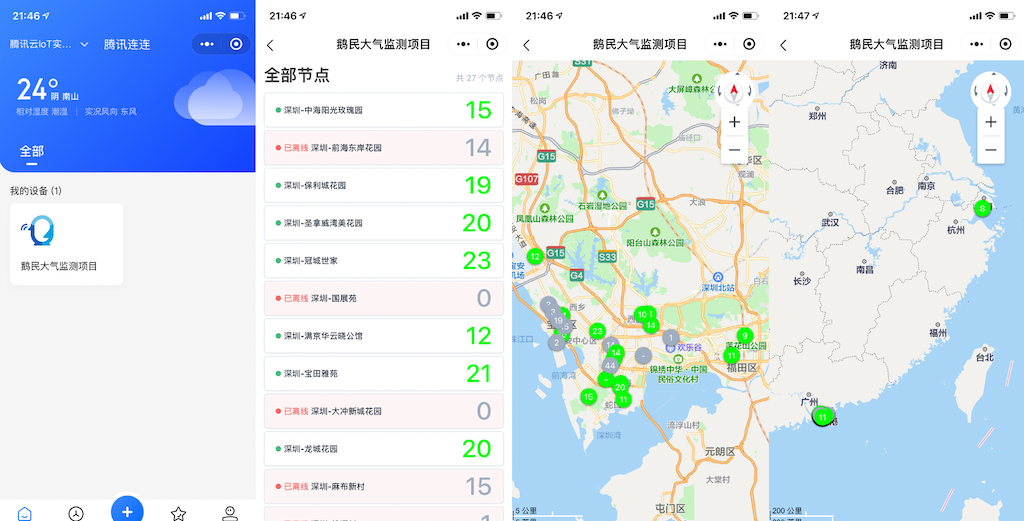

小程序端Demo
