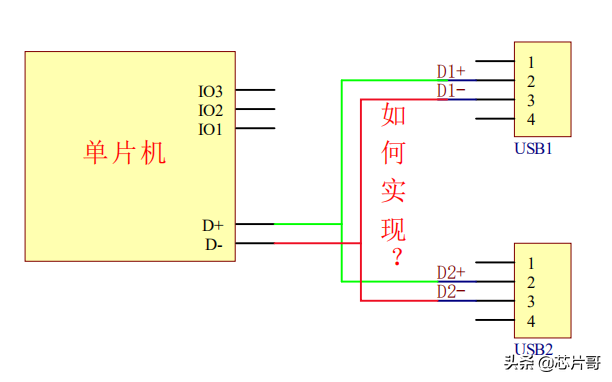

办公笔记本只含有2个USB接口，除了连接1个鼠标与1个键盘之外，其他的带USB接口的设备比如移动硬盘就不能用了；与之类似，工程师在开发带有USB通信功能的电路项目，也会面临相同的硬件设计问题：1个USB接口的芯片如何能与多个USB同时通信？
如何与多个USB保持通信
之所以存在这类问题，主要是芯片的USB通信接口数量不足；在之前的“使用什么芯片可以扩展USB通信接口”文章介绍中，芯片哥把WAS4735Q的电路应用做了一个较为全面的解读；虽然WAS4735Q芯片能解决USB接口的扩展问题，但仅仅局限于分时使用，并不支持同时使用；
芯片
面对“同时支持与多个USB通信”的电路设计需求，硬件工程师该如何去解决此问题？采用什么稳定可靠的设计方案去解决呢？USB2422芯片就可以较好地实现1个USB接口同时与多个USB通信的功能，当然这里面的“多个”是指2个；
USB2422芯片引脚定义

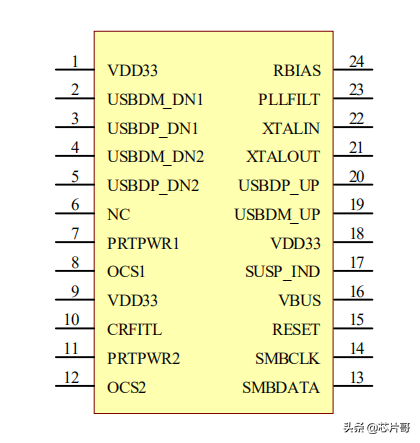

USB2422引脚定义图
在芯片的24个引脚中，与USB通信主要相关联的引脚，可以细分为
- Pin2~Pin5引脚：定义为USB数据通信的DOWM类型；
- Pin19 & Pin20引脚：定义为USB数据通信的UP类型；
- Pin16引脚：检测USB电源功能；
- Pin13 & Pin14引脚：软件功能配置引脚；
其他引脚功能请参阅芯片的规格书，芯片哥在此省略
比如在办公笔记本上，电脑上的USB接口可以等效为Pin19 & Pin20的USB接口，属于数据UP类型；而希望与电脑1个USB接口同时通信的设备，比如键盘和移动硬盘，它们两的USB接口可以等效为Pin2~Pin5的USB接口，属于DOWM类型；USB2422芯片应用电路图

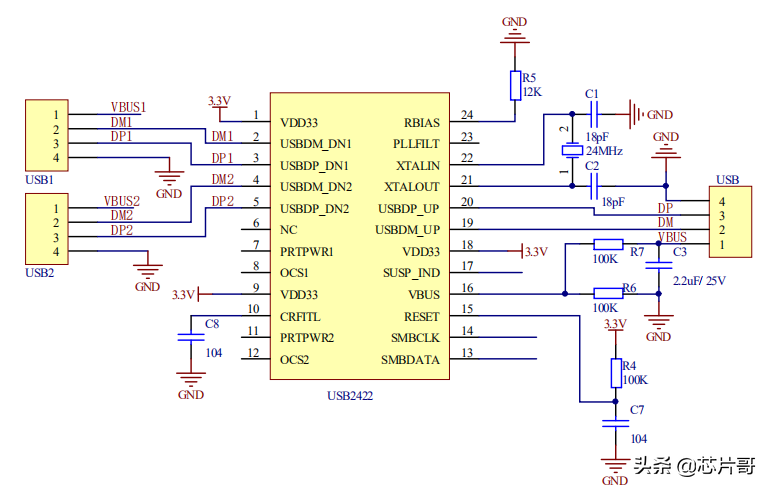

USB2422应用电路图
工程师在利用USB2422芯片开发项目，设计它的应用电路方案，需要区分两点
- 如果UP类型的USB是属于笔记本或者电脑，DOWN类型的USB是类似于U盘、移动硬盘或者键盘等器件，工程师可以使用USB2422芯片开发USB HUB集线器，实现1个USB通信接口与多个USB保持通信功能；
- 如果UP类型的USB是属于带有USB功能的单片机，DOWM类型的USB是其他带有USB通信功能的芯片或者设备，工程师在开发类似的电路项目，可以参考上面的USB2422应用电路图方案，设计实现1个USB通信接口与多个USB保持通信功能；
当USB电源接入，经过100K/0603贴片电阻R7与100K/0603贴片电阻R6分压，送入芯片的Pin16引脚，当芯片检测到电压，则表示USB连接成功；当芯片没有检测到电压，则表示USB没有连接，也就是芯片判断外界无USB通信请求；USB2422软件配置功能
除去硬件电路的设计，USB2422芯片还需要通过软件的设置才能正常实现USB通信的“1对2”功能；为了方便工程师更容易理解，举例说明
如果是UP类型的USB是属于带有USB通信功能的单片机，则直接选用单片机的两个IO引脚，与USB2422芯片的Pin13 & Pin14引脚相连；在USB通信“1对2”时，单片机便可以通过自身的程序可以配置两个DOWM类型的USB通信数据的分配问题；
至此，工程师初步了解了USB2422芯片的功能，包括引脚定义，硬件电路设计以及软件配置的设计相关内容；还有很多其他重要的内容，比如芯片的电压电流参数、工作宽带、ESD等级，限于文章篇幅，芯片哥就不再详细给出；
只是为了给工程师提供一种电路设计方案，帮助工程师在项目开发中遇到类似的USB通信问题，能轻松地面对处理；
电路设计
最后需要强调的内容，对于同一个电路设计问题，会存在多个不同的设计解决方案；针对在USB通信时出现的“一对多”问题，USB2422芯片的应用电路方案只是其中一个；
