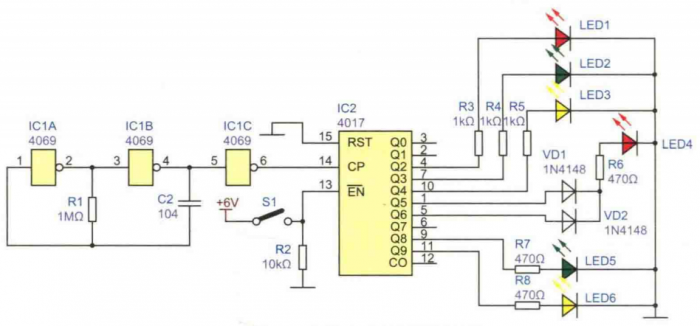

反应能力测试器可用来检测和训练人的快速反应能力,它有多种结构形式,下面介绍的这个反应能力测试仪，采用十进制计数器4017与若干发光二极管组成，结构较为简单，可作为一种玩具来训练和测试儿童的快速反应能力。电路原理图见下图。

从原理图中可以看出，这个电路利用十进制计数器4017的输出端驱动一组发光二极管，采用时钟脉冲发生器驱动计数器，使它的输出端不断循环地变换输出，发光二极管轮流变换发光。发光二极管的变换速度可通过改变多谐振荡器的电阻或电容参数，提高或降低时钟脉冲发生器的振荡频率来控制。
时钟脉冲发生器由IC1A、IC1B、R1、C1等组成多谐振荡发生电路，经过IC1C缓冲、整形后送至IC2的CP端(第14脚），IC2组成发光二极管驱动电路，在时钟脉冲的驱动下，输出端Q0~Q9依次输出高电平，驱动发光二极管依次发光。为了增加训练和测试难度，本电路只使用了十个输出端中的七个，而且采用了对输出端与发光二极管的不均匀连接，使被测试者难以掌握发光二极管的变化规律，有利于提高测试效果。本电路中的不均匀连接是将输出端中的Q0、Q1、Q7空置，并将Q5与Q6合并。这样，发光二极管的显示将呈现快、慢、间隔不均匀，以增加测试难度，让测试者不容易掌握显示规律。
电源接通后，电路就开始工作，发光二极管不停地循环发光。S1为测试开关，按下此键后，将IC2的丽端（第13脚）置于高电平，计数器停止工作并将输出结果予以保留，发光二极管显示为最后一个输入脉冲时的状态。
