一种简单的电子爆竹电路图分享

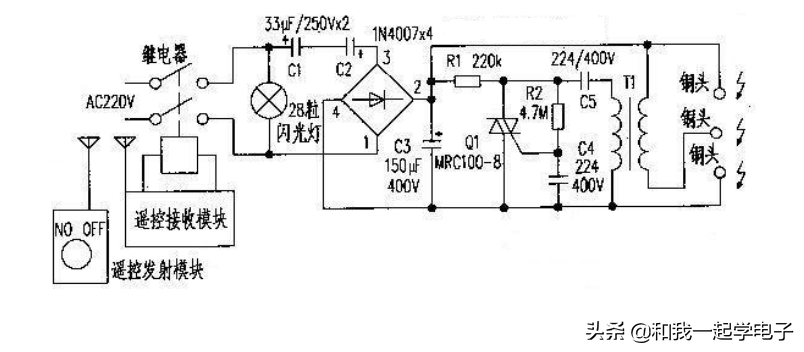

电子爆竹电路图

电子鞭炮使用220V交流作为电源，当遥控器按下时，接收电路接收到信号，控制继电器吸合。
28粒闪光灯得到电源，产生闪光，模拟鞭炮燃烧产生的火光。
交流电经C1、C2、D1-D4、C3组成的电路整流滤波后，得到约300V的直流电压。
R1、R2、C4、C5、Q1组成振荡电路；
Q1的通断，在T1的初级产生交变磁场，耦合到次级产生高压电流经过铜头放电，在铜头中将产生震耳的爆响及耀眼的闪光。调节R2以及C4的大小，可控制爆炸声响的速度。
