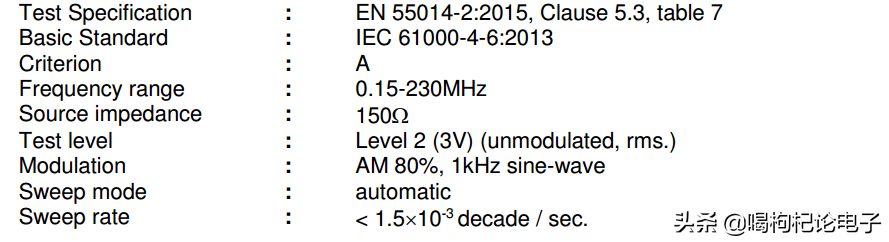

近手头刚结束一款冷风扇的EMC整改，现分享给大家，因产品是出口欧洲的，产品做CB认证过程中需对整机进行EMC测试，传导测试时，当进行到其中一项Conducted Susceptibility测试时，简称CS抗扰度测试时，测试未能通过，具体现象为，在150M频率左右时，机器控制面板上的指示灯出现闪烁现象，触摸按键也会出现误触发的现象。
该产品按键为触摸按键方案（如下图），选用的单片机集成触摸功能，经多次测试，每次都是在150M频率处，机器出现功能异常，分析可能是此高频干扰信号和单片机内部的高频触控电路发生串扰，查看板上触摸电阻阻值为3K,将触摸电阻改为1K再测试，一次通过，150M频率时，机器功能显示一切正常。

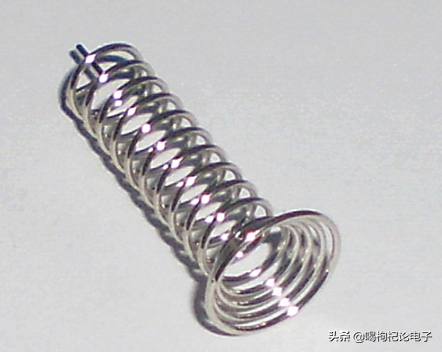

弹簧触摸按键

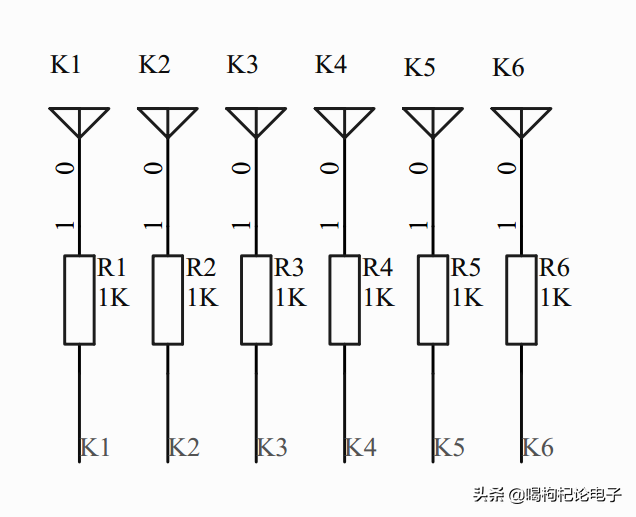

触摸电阻由3K改为1K

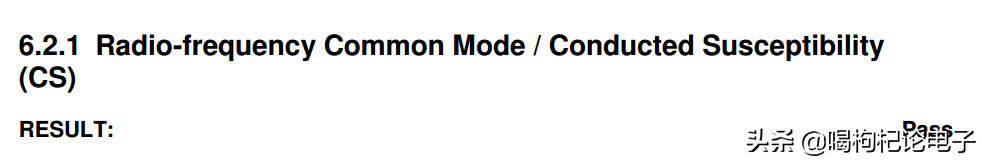

测试报告
经验总结：
事后和单片机原厂技术人员沟通，触摸电阻不能取值太大，在一些没有强烈RF干扰的应用场合，触摸电阻甚至可以取消，正常时1-2K合适。实际可根据测试结果调整。尤其是触摸按键电路的走线和元器件布局往往会影响测试结果，以下几点注意。
1.布板时，带触摸功能的单片机尽量放在所有按键的正中心，即尽量保证触摸按键的走线长度一致。
2.布线时，优先步触摸走线，触摸走线全部在单面完成，过孔要直接打在触摸焊盘上。
3.触摸走线之间最好保持1mm以上的距离，条件允许的话触摸走线之间用地线铺地隔开。
4.触摸走线需要远离I2C，SPI等通讯线。
5.芯片VCC的滤波电容，一定要紧挨着芯片管脚，VCC与GND平行走线并尽量拉等宽与等距的线,减小共模干扰。VCC与GND平行走线需先经过 滤波电容再到单片机的VCC,GND 脚,这样对滤除 EFT 测试等高频干扰极有效。
