两种常用的电源滤波电路及分析

2021-1-5 17:19:59 显示全部楼层

电源滤波
交流电通过整流电路之后可以发现,无论哪一种整流电路都无法完全把“波”的痕迹去除干净,就算是优秀的桥式整流,其输出仍然是一个频率为100HZ的单向脉运电压信号,于是为了获得直流电路工作所需的直流电源,还需要对整流之后的信号进行处理。

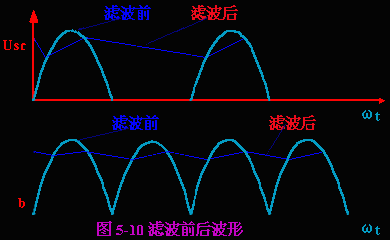

如上图所示,上面为半波整流后的波行和滤波后的波形,下面为全波整流后滤波前和滤波后的波形,经过全波整流之后的滤波电路滤掉了脉动成分,虽然还有一些小的波动,但是信号已经非常接近直流了。

下面来介绍两种常用的电源滤波电路
1,电容滤波

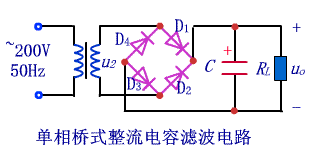

电容滤波是一种最简单的电源滤波形式,如图所示,在整流全桥之后加上了一个滤波电容C,从整流全桥输出的单向脉动电压信号在上升段给电容充电,而在其下降时电容向RL放电而不会使电压马上掉下来,相当于滤波之后输出了一个直流电压信号。滤波电容C根据负载电流大小和滤波需要一般选择容量范围为100uf~10000uf。

2,LC-π型滤波电路

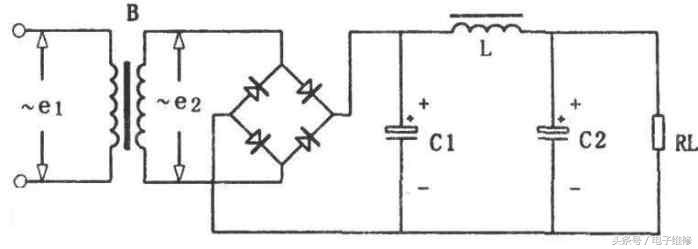

除了电容滤波电路外,常常还会用如上图所示的LC滤波电路。因为C1和C2与电感L呈π型排列,所以也叫π型滤波电路。如图,电容C1实现了储能电容滤波,直流电压信号初步形成,但这样的直流电压信号中还有一些小的波动,而电感L的特性是阻止电流的变化,于是它抑制了这些小的波动。最后电容C2隔直通交特性把一些仍然顽固的交流信号导入到地线中,最终输出的直流电压信号质量较使用单纯的电容滤波好。
图中电感L在滤波电路中有个专门的名字叫扼流圈,有扼制交流的意思,它是把漆包线绕制在铁氧体环上而成。这种电感还常常用在一些高质量的信号线中,有的USB上就有密封的扼流圈来抑制噪声。
