相信电子时钟大家都非常熟悉，而且电子专业的一定也接触过电子时钟，电子时钟的设计其实非常简单，一些数码管，一些按键就可以制作一个电子时钟了，自己设计的电子时钟会拿三极管等来驱动数码管，而今天我们不一样，采用8155来驱动电子时钟，那么我们就来尝试一下吧！
2.设计
首先需要了解一下8155的工作原理才能进行设计，先介绍一下引脚功能：
RESET：复位信号输入端，高电平有效。复位后，3个I/O口均为输入方式。
AD0～AD7：三态的地址/数据总线。与单片机的低8位地址/数据总线（P0口）相连。单片机与8155之间的地址、数据、命令与状态信息都是通过这个总线口传送的。
RD：读选通信号，控制对8155的读操作，低电平有效。
WR：写选通信号，控制对8155的写操作，低电平有效。
CE：片选信号线，低电平有效。
IO/M ：8155的RAM存储器或I/O口选择线。当IO/M =0时，则选择8155的片内RAM，AD0～AD7上地址为8155中RAM单元的地址（00H～FFH）；当IO/M =1时，选择 8155的I/O口，AD0～AD7上的地址为8155 I/O口的地址。
ALE：地址锁存信号。8155内部设有地址锁存器，在ALE的下降沿将单片机P0口输出的低8位地址信息及 ，IO/ 的状态都锁存到8155内部锁存器。因此，P0口输出的低8位地址信号不需外接锁存器。
PA0～PA7：8位通用I/O口，其输入、输出的流向可由程序控制。
PB0～PB7：8位通用I/O口，功能同A口。
PC0～PC5：有两个作用，既可作为通用的I/O口，也可作为PA口和PB口的控制信号线，这些可通过程序控制。
TIMER IN：定时/计数器脉冲输入端。
TIMER OUT：定时/计数器输出端。
VCC：+5V电源。
然后就是地址编码及工作方式，在单片机应用系统中，8155是按外部数据存储器统一编址的，为16位地址，其高8位由片选线 提供， CE=0，选中该片。
当 CE=0，IO/M =0时，选中8155片内RAM，这时8155只能作片外RAM使用，其RAM的低8位编址为00H～FFH；当 CE=0，IO/M =1时，选中8155的I/O口，其端口地址的低8位由AD7～AD0确定，如表6-6所示。这时，A、B、C口的口地址低8位分别为01H、02H、03H（设地址无关位为0）。

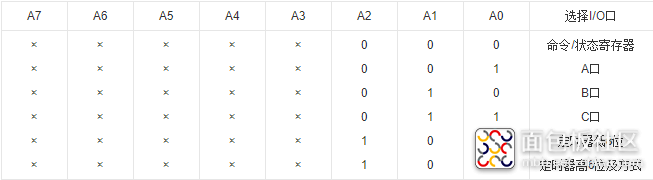

下图1为8155芯片的I/O口地址：
图1
8155的A口、B口可工作于基本I/O方式或选通I/O方式。C口可工作于基本I/O方式，也可作为A口、B口在选通工作方式时的状态控制信号线。当C口作为状态控制信号时，其每位线的作用如下：
PC0：AINTR（A口中断请求线）
PC1：ABF（A口缓冲器满信号）
PC2：（A口选通信号）
PC3：BINTR（B口中断请求线）
PC4：BBF（B口缓冲器满信号）
PC5： （B口选通信号）
8155的I/O工作方式选择是通过对8155内部命令寄存器设定控制字实现的。命令寄存器只能写入，不能读出，命令寄存器的格式如图6-16所示。
在ALT1～ALT4的不同方式下，A口、B口及C口的各位工作方式如下：
ALT1：A口，B口为基本输入/输出，C口为输入方式。
ALT2：A口，B口为基本输入/输出，C口为输出方式。
ALT3：A口为选通输入/输出，B口为基本输入/输出。PC0为AINTR，PC1为ABF，PC2为 ，PC3～PC5为输出。
ALT4：A口、B口为选通输入/输出。PC0为AINTR，PC1为ABF，PC2为 ，PC3为BINTR，PC4为BBF，PC5为 。

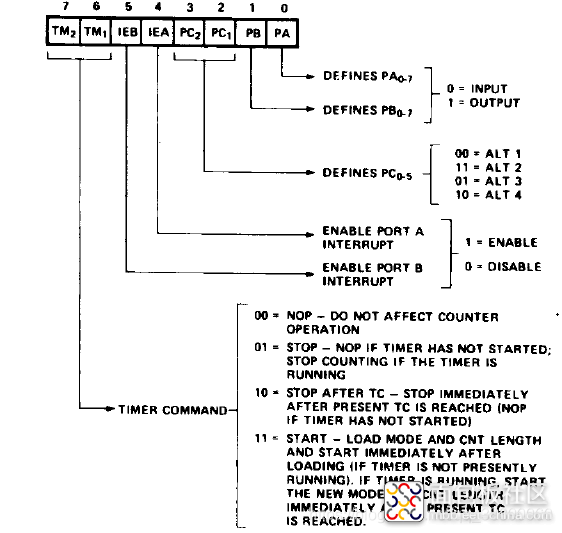

下图2为8155命令寄存器格式：
图2
8155内还有一个状态寄存器，这里这节没用到，就不多说明了。

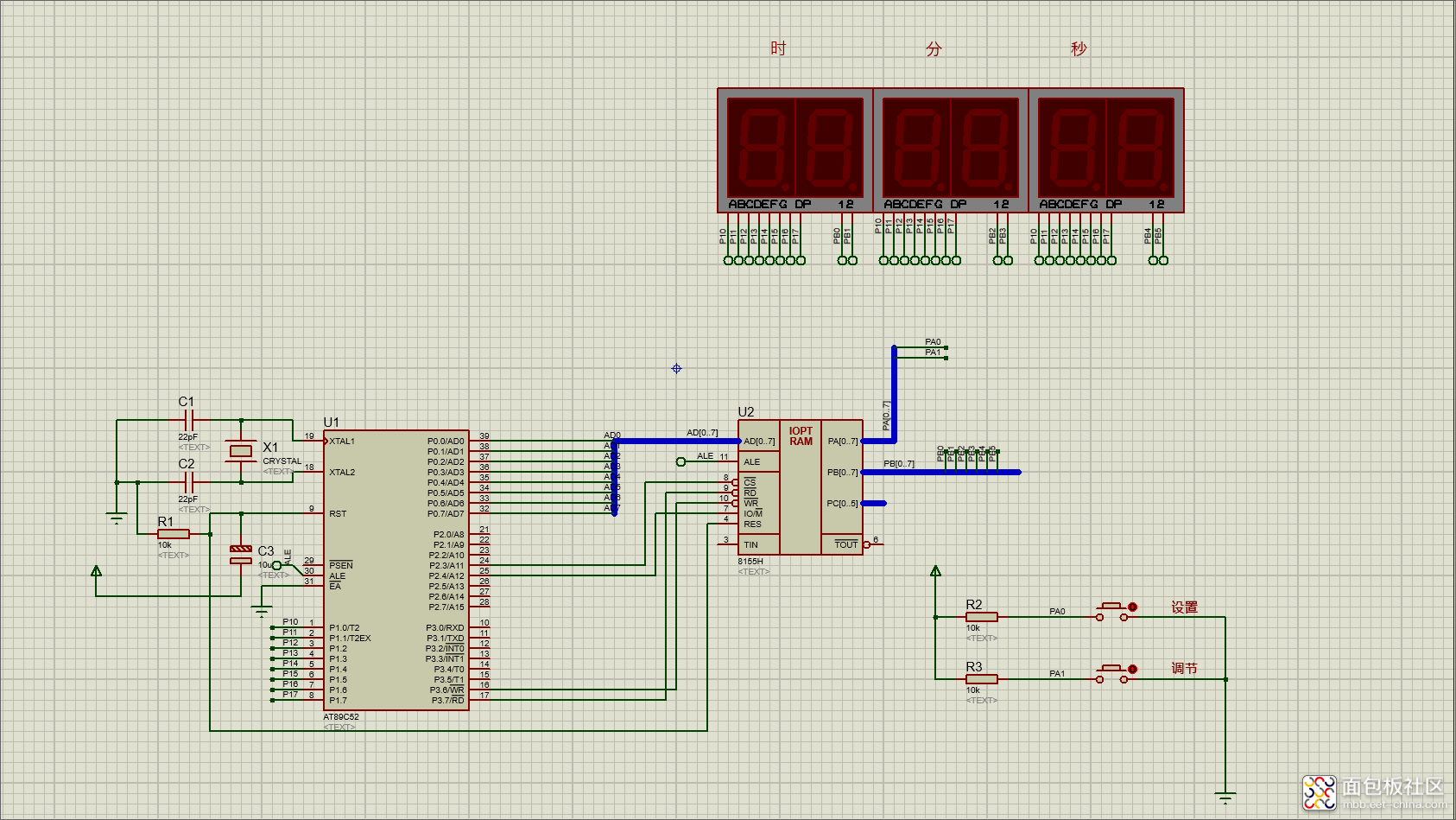

介绍完基础知识了之后，就是真正的设计部分了，对8155的端口的输出和输入设计，用到PA和PB口，用PA做输出，PB做输入，PA作为数码管的位选，PB作为按键的输入先晒出仿真图3：
图3
接下来就是程序了，也比较简单，就是开个定时器，让它自己跑时间，这里需要注意的是，COMMAND、PA和PB的地址，地址是根据连接线来进行设置的，这里的连接线得到的地址是0x1F00开始的，根据不同的连接方式可以修改相应的地址，这个地址可以去查询51单片机的手册，接下来就是配置了，根据上面的图进行PA和PB的输入输出设置，最后编写出如下代码：
<font size="3">#include "reg52.H"#include "absacc.h" #define uchar unsigned char #define uint unsigned int #define COMMAND XBYTE[0xF700] //控制位地址 #define PA XBYTE[0xF701] //PA地址 #define PB XBYTE[0xF702] //PB地址 sbit cs = P2^3; //片选 sbit om = P2^4; //IO选择线 uchar shi=12,fen=50,miao=30,set_cnt; //set_cnt 0正常显示，1设置时，2设置分，3设置秒 uchar time0_cnt=0; //用于定时器统计进入几次 uchar shanshuo=0; //闪烁统计 uchar code table[]={ //共阴数码管段码 0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71}; void delayms(uint xms); void display1(uchar shi,uchar ge,uchar shi1,uchar ge1); void djs(uchar shi, uchar fen, uchar miao); void init(void); void keyscan(void); void main() { init(); //开启定时器，用于增加时间 cs=0; //片选拉低 om=1; //IO使能 COMMAND=0X02; //设置PB为输出，PA为输入 PB=0XFF; while(1) { keyscan(); //按键扫描 djs(shi, fen, miao); //显示 } } //按键扫描 void keyscan(void) { static key_value=0; if(PA==0x02) { key_value=0x02; //设置按键按下 } else if(PA==0x01) { key_value=0x01; //调整按键按下 } else //没有按键被按下 { if(key_value==0x02) { set_cnt++; //切换模式 shanshuo=0; //闪烁清除 time0_cnt=0; //定时器进入统计清除 if(set_cnt>3) //设置结束 set_cnt=0;//正常显示 } else if(key_value==0x01) { if(set_cnt==1) //设置时 { shi++; //时调整 if(shi>=24) //大于置0 shi=0; } else if(set_cnt==2) //设置分 { fen++; //分调整 if(fen>=60) //大于置0 fen=0; } else if(set_cnt==3) //设置秒 { miao++; //秒调整 if(miao>=60) //大于置0 miao=0; } } key_value = 0; } } //延时程序，用于扫描 void delayms(uint xms) { uint i,j; for(i=xms;i>0;i--) for(j=110;j>0;j--); } //显示程序 void display(uchar shi, uchar ge, uchar shi1, uchar ge1, uchar shi2, uchar ge2) { if(set_cnt!=1 || shanshuo%2==1) { PB=0xfe; //位选，显示时的十位 P1=0x00; //消影 P1=table[shi]; //段选，显示内容 delayms(5); //延时显示 PB=0xfd; //位选，显示时的个位 P1=0x00; //消影 P1=table[ge]; //段选，显示内容 delayms(5); //延时显示 } if(set_cnt!=2 || shanshuo%2==1) { PB=0xfb; //位选，显示分的十位 P1=0x00; //消影 P1=table[shi1]; //段选，显示内容 delayms(5); //延时显示 PB=0xf7; //位选，显示分的个位 P1=0x00; //消影 P1=table[ge1]; //段选，显示内容 delayms(5); //延时显示 } if(set_cnt!=3 || shanshuo%2==1) { PB=0xef; //位选，显示秒的十位 P1=0x00; //消影 P1=table[shi2]; //段选，显示内容 delayms(5); //延时显示 PB=0xdf; //位选，显示秒的个位 P1=0x00; //消影 P1=table[ge2]; //段选，显示内容 delayms(5); //延时显示 } } //显示拆除程序 void djs(uchar shi, uchar fen, uchar miao) { uchar shi_h,shi_l ,fen_h,fen_l, miao_h, miao_l; //定义时分秒的个位和十位 shi_h=(shi)/10; //时的十位 shi_l=(shi)%10; //时的个位 fen_h=(fen)/10; //分的十位 fen_l=(fen)%10; //分的个位 miao_h=(miao)/10; //秒的十位 miao_l=(miao)%10; //秒的个位 display(shi_h,shi_l,fen_h,fen_l,miao_h,miao_l); //显示时分秒 } //初始化定时器 void init(void) { TMOD=0x11; //定时器模式 TH0=(65536-50000)/256; //初始值,50ms TL0=(65536-50000)%256; EA=1; //中断总开关 ET0=1; //定时器中断开启 TR0=1; //定时器开启 } //定时器0执行函数 void T0_time()interrupt 1 { TH0=(65536-50000)/256; //初始值,50ms TL0=(65536-50000)%256; time0_cnt++; //定时器进入一次 if(set_cnt==0)//正常走时状态 { if(time0_cnt>=20) //50ms*20 = 1S，所以1S进入一次 { time0_cnt=0;//重新计数 miao++; //秒加1 if(miao>=60) { miao=0; //清除秒 fen++; //分加一 if(fen>=60) { fen=0; //清除分 shi++; //时加一 if(shi>=24) { shi=0; //清除时 } } } } } else { if(time0_cnt>=10) //50ms*10 = 0.5S，所以0.5S进入一次 { time0_cnt=0;//重新计数 shanshuo++; } } }</font>
复制代码可以说这个8155和别的驱动不太一样，大家可以好好理解一下！
