浪涌抑制器主要类型及其工作原理——浪拓电子
1．开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。用作此类装置时器件有：放电间隙、气体放电管、固态放电管等。
2．限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。用作此类装置的器件有：氧化锌压敏电阻、瞬态抑制二极管、雪崩二极管等。

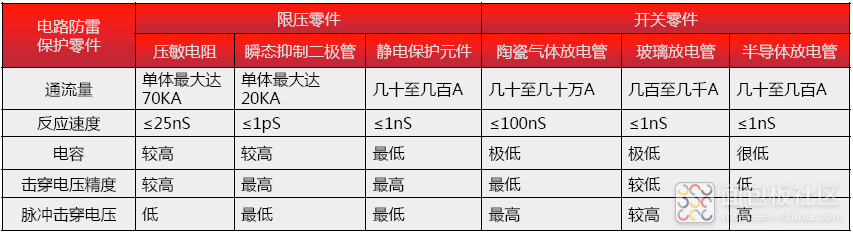

浪涌抑制器的分类详解
它是由相互离开的一对冷阴板封装在充有一定的惰性气体(Ar)的玻璃管或陶瓷管内组成的。为了提高放电管的触发概率，在放电管内还有助触发剂。这种充气放电管有二极型的，也有三极型的，
气体放电管的技术参数主要有：直流放电电压Udc;冲击放电电压Up(一般情况下Up≈(2～3)Udc;工频而授电流In;冲击而授电流Ip;绝缘电阻R(>109Ω);极间电容(1-5PF)
2.压敏电阻：
它是以ZnO为主要成分的金属氧化物半导体非线性电阻，当作用在其两端的电压达到一定数值后，电阻对电压十分敏感。它的工作原理相当于多个半导体P-N的串并联。压敏电阻的特点是非线性特性好(I=CUα中的非线性系数α)，通流容量大(～2KA/cm2)，常态泄漏电流小(10-7～10-6A)，残压低(取决于压敏电阻的工作电压和通流容量)，对瞬时过电压响应时间快(～10-8s)，无续流。
压敏电阻的技术参数主要有：压敏电压(即开关电压)UN，参考电压Ulma;残压Ures;残压比K(K=Ures/UN);最大通流容量Imax;泄漏电流;响应时间。
3瞬态抑制二极管：
瞬态抑制二极管具有箝位限压功能，它是工作在反向击穿区，由于它具有箝位电压低和动作响应快的优点，特别适合用作多级保护电路中的最末几级保护元件。

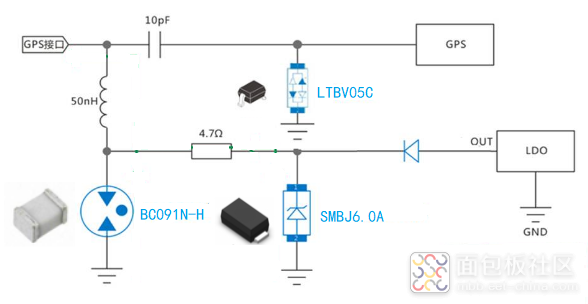

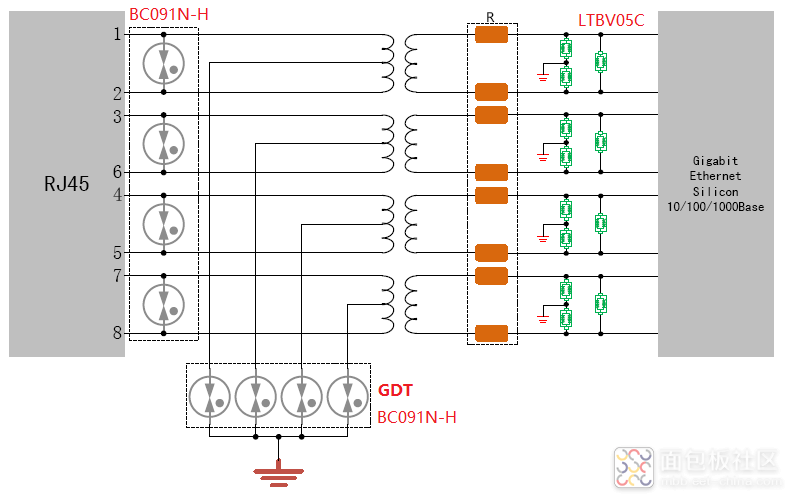

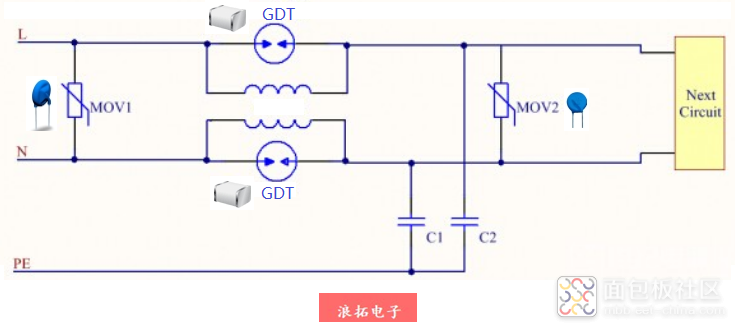

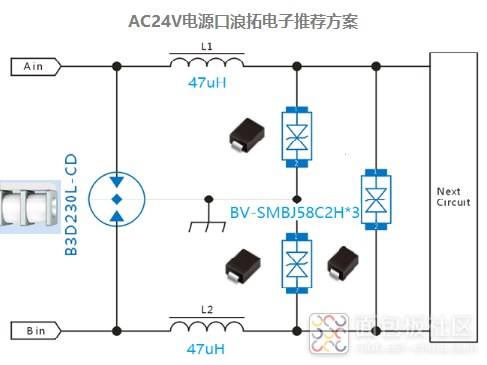

浪涌抑制器典型应用电路图
