要用在USB3.1端口的ESD防护组件必须同时符合下面三项要求：第一、ESD防护组件本身的寄生电容必须要小，为不影响USB3.1 10Gbps的传输速率，其寄生电容必须小于0.3pF。第二、防护组件对ESD的耐受能力必须要高，最少要能承受IEC61000-4-2接触模式8kVESD的轰击。第三、也是最重要的一项要求，防护组件在ESD事件发生期间所提供的箝制电压必须要够低，不能造成传输数据的损坏。以上三项要求缺一不可，缺少了任何一个要项，USB3.1端口就无法被完善地保护。然而要同时符合以上三项要求的ESD防护组件，其本身的设计难度就相当高。
应用方案

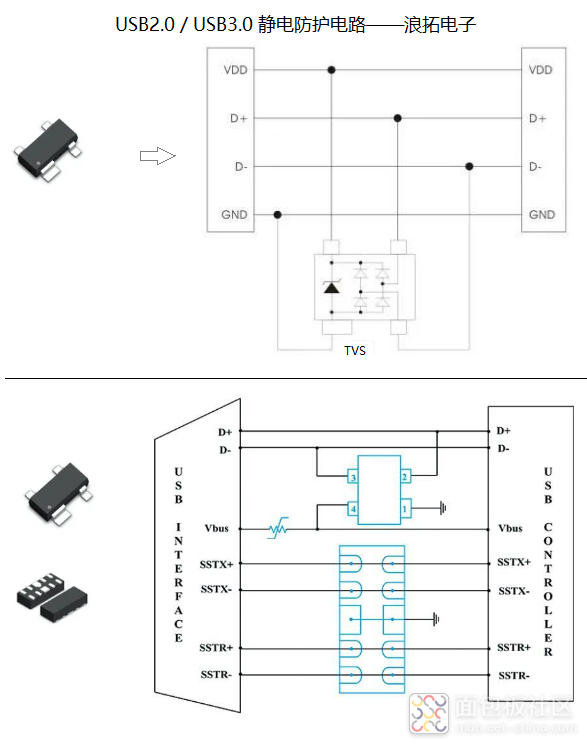

USB2.0 3.0保护电路 - 2 - 副本.png

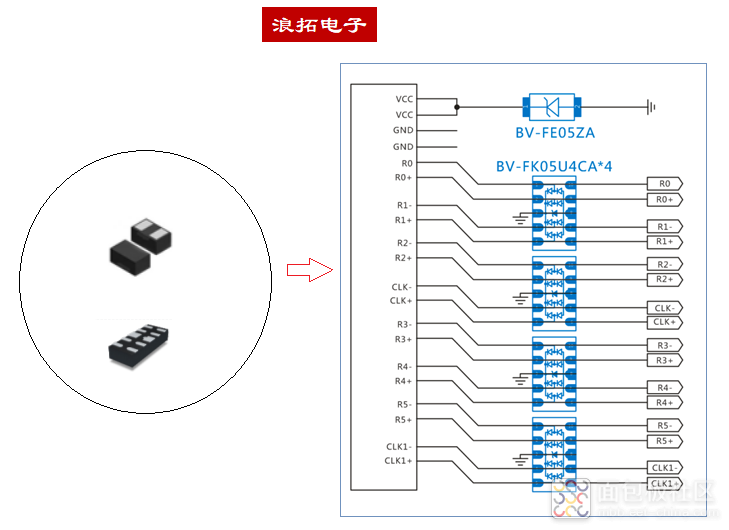

此方案信号部分采用集成四通道保护、超低容值、低漏电的 ESD 防护器件，在不影响数据传输的前提下满足 IEC61000-4-2 Level4 静电放电防 护需求，电源部分串入小型（0805/0603）封装自恢复保险丝，能在后端电路短路及过流等异常情况下切断供电，且能自恢复正常，使后端的 电路得到有效全面的防护。
QQ图片20230316152141 - 副本.png
深圳浪拓电子主要从事电路保护器件的研发、生产与销售，从产品原型的开发到保护方案，我们给客户提供一站式的电路保护解决方案。
