前言
首先，非常感谢联盛德微电子和面包板社区提供的开发板，让我做本期评测
然后我拿到的板子是：W800_ARDUINO_V4.0和评测页的产品不一样，V4为升级版。但是教程通用
本教程使用arduino IDE
使用VScode开发教程参考：https://doc.winnermicro.net/w800/zh_CN/latest/get_started/index.html#compiling-environment

W800 芯片是一款安全 IoT Wi-Fi/蓝牙 双模 SoC 芯片。支持 2.4G IEEE802.11b/g/n Wi-Fi 通讯协议；支持 BT/BLE 双模工作模式，支持 BT/BLE4.2 协议。芯片集成 32 位 CPU 处理器，内置 UART、GPIO、SPI、I2C、I2S、7816 等数字接口；支持TEE安全引擎，支持多种硬件加解密算法，内置 DSP、浮点运算单元，支持代码安全权限设置，内置 2MBFlash 存储器，支持固件加密存储、固件签名、安全调试、安全升级等多项安全措施，保证产品安全特性。
W800_ARDUINO是一款基于 Wi-Fi/蓝牙 Combo SoC W800调试板卡，兼容 Arduino 接口。支持作为 Wi-Fi 模块与 Arduino 接口主板对接；
也支持作为MCU主控板进行独立调试开发。支持丰富的主、从设备接口。


参考资料
【资料】
W800芯片资料：https://www.winnermicro.com/html/1/156/158/558.html
W800_ARDUINO：https://www.winnermicro.com/upload/1/editor/1715418237771.pdf
W800_ARDUINO原理图：https://www.winnermicro.com/upload/1/editor/1715418063984.pdf

【Arduino IDE项目】
联盛德arduino项目：https://github.com/Hi-LinkDuino/w80x_arduino
（推荐） nulllab空想实验室arduino项目：https://github.com/board707/w80x_arduino/tree/hal-v0.6.0


开发环境搭建
只能使用arduino IDE 1.8版本！！！不能用2.0往上的新版！！！
只能使用arduino IDE 1.8版本！！！不能用2.0往上的新版！！！
只能使用arduino IDE 1.8版本！！！不能用2.0往上的新版！！！
arduino这个问题，我折腾了一晚上，因为我一直用的2.3.3版本(最新)，一直都用不了，无论用什么方法
直到我下载了一个1.8版本，才能够正常使用

（一）下载arduino IDE 1.8.19
https://www.arduino.cc/en/software，滑到下面，会有老版本的下载地址，一直安装就好了

（二）添加管理器地址
① 文件----首选项

②附加开发板管理器网址
http://dl.isme.fun/w80x_arduino/package_w80x_index.json

③打开开发板管理器，搜索W80X，然后安装

④选择开发板W800，其他默认


开发学习
GitHub：https://github.com/board707/w80x_arduino/tree/hal-v0.6.0
目前已经完成以上内容，基本上和Arduino uno使用方法一样，该有的功能也有
所以可以用Arduino uno的开发方式来开发W800 arduino

注意：W800 arduino拥有蓝牙、wifi等功能，但是arduino IDE还不支持，GitHub作者回复，在以后会有w80x-arduino-iot新项目



项目学习
虽然Arduino IDE还不支持wifi，但是大多数功能已经适配了，所以我们可以用来做一个小项目，来为W800 arduino这款开发板进行个了解并开荒

（一）了解开发板引脚


（二）点亮RGB灯
我们可以看到板载的RGB灯是连接PWM0、PWM1、PMW2

①将3个PMW接口设置为输出模式

②为引脚写入模拟值

③完整代码
  1. void setup() {
  2.   pinMode(PB0, PWM_OUT);
  3.   pinMode(PB1, PWM_OUT);
  4.   pinMode(PB2, PWM_OUT);
  5. }

  7. void setColor(int red,int green,int blue)
  8. {
  9.     analogWrite(PB0,red);
  10.     analogWrite(PB1,green);
  11.     analogWrite(PB2,blue);
  12. }

  14. void loop() {
  15.     int i;
  16.     for(i=0;i<256;i++)
  17.     {
  18.         setColor(i,0,0);
  19.         delay(4);
  20.     }
  21.     delay(500);           //turn the RGB LED red smoth

  23.     for(i=0;i<256;i++)
  24.     {
  25.         setColor(0,i,0);
  26.         delay(4);
  27.     }
  28.     delay(500);           //turn the RGB LED green smoth
  29.
  30.     for(i=0;i<256;i++)
  31.     {
  32.         setColor(0,0,i);
  33.         delay(4);
  34.     }
  35.     delay(100);           //turn the RGB LED blue smoth

  37. }






④效果展示，这可以实现RGB流水灯的效果
7b74a976f59cd4bb5fc1 -original-original.gif


（三）DHT11&OLED温湿度计
我们可以用板子上的IIC引脚可以接一个OLED屏幕，然后读取DHT11传感器来做一个温湿度计

①DHT11
对于DHT11的原理，可以看我51单片机温湿度计那一篇文章，讲的很详细
https://mbb.eet-china.com/blog/4067534-457073.html
当我们了解DHT11的原理后，可以自己写一个DHT11库，以后做项目只需要调用库文件即可
当然，由于W800 arduino已经适配Arduino IDE ，所以可以直接用arduino uno的库

DHT11库：https://wwmg.lanzouj.com/iY0pC2e2e2id

②DHT11代码
引入DHT11库，定义DHT11，我们连接PMW3引脚，用于读取数据
DHT11.humidity可以得出湿度， DHT11.temperature可以得出温度
  1. #include <dht11.h>//引入DHT11库

  3. /********************###定义###********************/
  4. dht11 DHT11;//定义传感器类型
  5. #define DHT11PIN PB3//定义传感器连接引脚。PMW3
  1. void loop() {
  2.   int temp = 0;
  3.   int humi = 0;
  4.   DHT11.read(DHT11PIN); //更新传感器所有信息

  6.   humi= DHT11.humidity;
  7.   temp = DHT11.temperature;
  8.
  9.   Serial.print("当前温度 (℃): ");
  10.   Serial.println(temp);

  12.   Serial.print("当前湿度 (%): ");
  13.   Serial.println(humi);

  15.   delay(2000);

  17. }

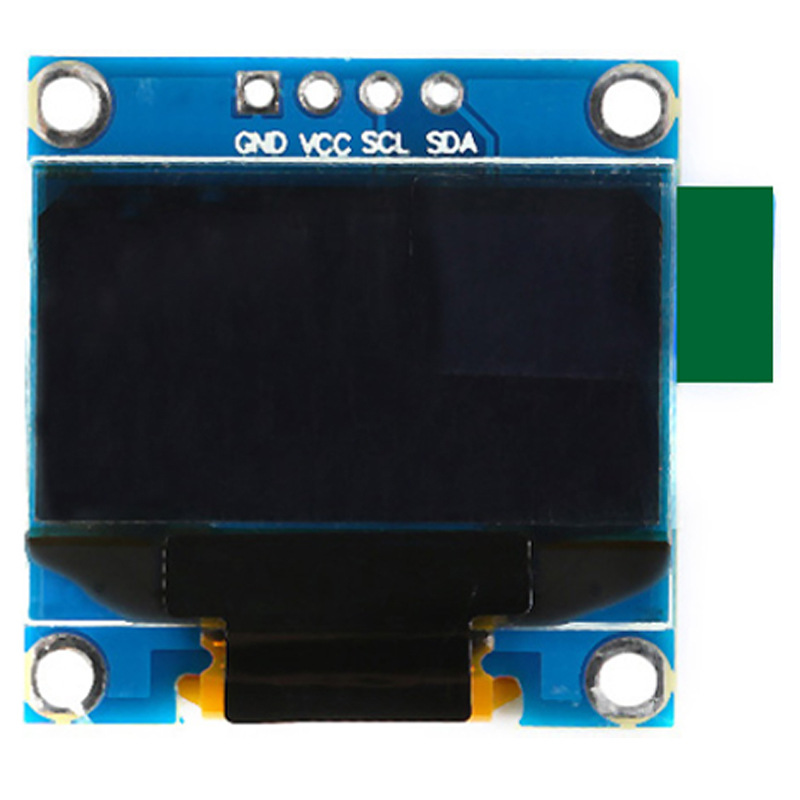

②0.96OLED （iic）

将OLED屏幕接到板子的IIC引脚，即PA1 PA4
对于oled屏幕，GitHub项目里已经帮大家写好了库了，而且还有demo
GitHub：https://github.com/board707/w80x_arduino/tree/hal-v0.6.0/libraries/GyverOLED-w80x

②编写屏幕代码
我们先选择，对应的屏幕模块
我的屏幕是SSD1306驱动，并且带有缓存区，4针脚IIC
所以选择GyverOLED<SSD1306_128x64, OLED_BUFFER> oled
  1. #include <GyverOLED.h>//W800_OLED
  2. GyverOLED<SSD1306_128x64, OLED_BUFFER> oled;

对屏幕进行初始化，然后清屏，将清屏内容上传缓存区（空代码）
  1. void setup() {
  2.   oled.init();  //oled初始化
  3.   oled.clear();   // 清屏
  4.   oled.update();  // 上传缓存区
  5. }

先设置屏幕的位置setCursor，然后字体大小setScale，用print输出文字，最后上传到缓存区
注意：不支持中文，想要中文只能取模
  1. oled.setCursor(0, 0);   // 字体位置
  2.   oled.setScale(2);     //字体大小
  3.   oled.print("temp");
  4. oled.update();

温湿度计代码
  1. #include <GyverOLED.h>//W800_OLED
  2. #include <dht11.h>//引入DHT11库

  4. /********************###定义###********************/
  5. dht11 DHT11;//定义传感器类型
  6. #define DHT11PIN PB3//定义传感器连接引脚。PMW3

  8. GyverOLED<SSD1306_128x64, OLED_BUFFER> oled;

  10. void setup() {
  11.   Serial.begin(9600);
  12.   oled.init();  //oled初始化
  13.   oled.clear();   // 清屏
  14.   oled.update();  // 上传缓存区
  15. }

  17. void loop() {
  18.   int temp = 0;
  19.   int humi = 0;
  20.   DHT11.read(DHT11PIN); //更新传感器所有信息
  21.
  22.
  23.   humi = DHT11.humidity;
  24.   temp = DHT11.temperature;
  25.
  26.   Serial.print("当前温度 (℃): ");
  27.   Serial.println(temp);

  29.   Serial.print("当前湿度 (%): ");
  30.   Serial.println(humi);

  32.
  33.   oled.setCursor(0, 0);   // 字体位置
  34.   oled.setScale(2);     //字体大小
  35.   oled.print("temp");

  37.   oled.setCursor(60, 0);   // 字体位置
  38.   oled.setScale(2);     //字体大小
  39.   oled.print(temp);

  41.   oled.setCursor(0, 5);   // 字体位置
  42.   oled.setScale(2);     //字体大小
  43.   oled.print("humi");
  44.
  45.   oled.setCursor(60, 5);   // 字体位置
  46.   oled.setScale(2);     //字体大小
  47.   oled.print(humi);
  48.
  49.   oled.update();
  50.   delay(2000);

  52. }


③项目展示



建议
（一）希望能够完善一下对Arduino IDE的支持，加上wifi和蓝牙功能的适配，这样能够进一步使用产品，更好的独立使用W800 arduino
（二）希望能改进项目，因为目前大多数人都已经将Arduino IDE升级2.0以上版本，所以最好能够让产品适配2.0版本，而不是停留在1.8版本
（三）希望出厂的时候，提前烧录一个测试程序，用户可以判断板子好坏。切换板载天线和外接天线，可以加个排针，不用焊接的方式来改
（四）在网上相对应的资料较少，可以多开展活动来让资料更加丰富

总结
55ccc5027d7797079c9e -middle-original.gif
（一）W800 Arduino这块开发板还是挺好用的，一套体验下来就是一款MAX版的Arduino uno，板子的核心功能wifi和蓝牙虽然没有适配，但是仅用普通功能已经可以完成一般单片机可以完成的工作
（二）W800芯片小巧，性能高，功能丰富，安全性强，用在物联网领域完全没问题
（三）虽然网上的资料较少，但是联盛德对客户的技术支持还是非常到位的，基本上有问必答，有求必应
