1 加湿器的原理

很多南方人到北方遇到的最大困难是北方太干燥了，尤其到了冬天，干燥更是一大挑战。所以，加湿器的出现是一个很好的解决方法。虽然房间面积大了就效果不明显，在很多地方实测湿度变化不大，但是体感还是很明确能感到改善。

加湿器的原理很多，最新比较普遍的是超声波加湿的方法。现在正好有一个用了很久但是还能正常工作的加湿器，看看加湿器是如何工作的。

上面控制面板有两个按键开关，一个是电源开关，一个是挡位调整。

这个功率最大400W，最小200W，最大容量5升，能够运行6个小时。采用220V供电。

2 硬件拆解

2.1 这个加湿器分为两个部分，上半部分是加水和出蒸汽的部分，顶部的圆环中的方形开口是出蒸汽的地方。表面的盖子可以取下来，加水的异形水桶也可以直接取下来，供补充消耗的水用。

拧掉固定螺丝，可以把出蒸汽的圆形管子取下来，可以看到里面是一个金属色泽的圆盘

在外壳有一个空气进入的盖板，但是，和上半部是不通的，从上半部看不到这个进气部分

盖板取下来，还有可以更换和清洗的海绵过滤层，有点像汽车的进气滤清器了。

下面的是储水桶，有一个逆止出水阀

逆止出水阀指示旋转方向和使用方法，

中间是一个弹簧顶开的弹簧出水阀，放在上层箱体后，有一个顶柱使这个阀打开，出水，当水位达到标尺的位置后，可以自动释放逆止阀，封闭出水。在加湿器的外侧有一个狭长的观察缝，可以直接看到水位，即使加水。

2.2 下半部的拆解，这个是5个螺丝固定的底板

拆开后，看到一片乱麻，猛一下还看不明白的。再仔细分析，发现这个是非常有意思的硬件设计，以及3个电子功能部分：加热器部分，控制面板部分和驱动风扇部分。

首先是驱动风扇，这个有点像水车的转轮，明显就是送风扇叶，但是选择径向送风而不是通常电风扇的轴向送风是挺有意思的设计

分离送风扇叶，发现这个电机也特别有意思，不是封闭的圆筒形的，而是转子和定子分离，定子直接是一个方形的环形励磁磁铁，而转子就显得特别小。为啥这么搞呢，这是拆解的第一个问题。

随后再控制板部分发现一个小的插板PCB，直接从孔内伸向上部

取下螺丝和盖板，发现是一个干簧管。没有电磁铁，那么不是吸簧式的，那么应该是双金属片温控干簧管，在超温的情况下跳开回路。

随后就是加热器部分

拆下来后反转的加热器，原来是一个中间有硅胶进水孔的环形加热器，前面有硅胶垫片，试一下明显性能还很好，弹性好，密封性好，耐高温效果不变

随后是控制板部分

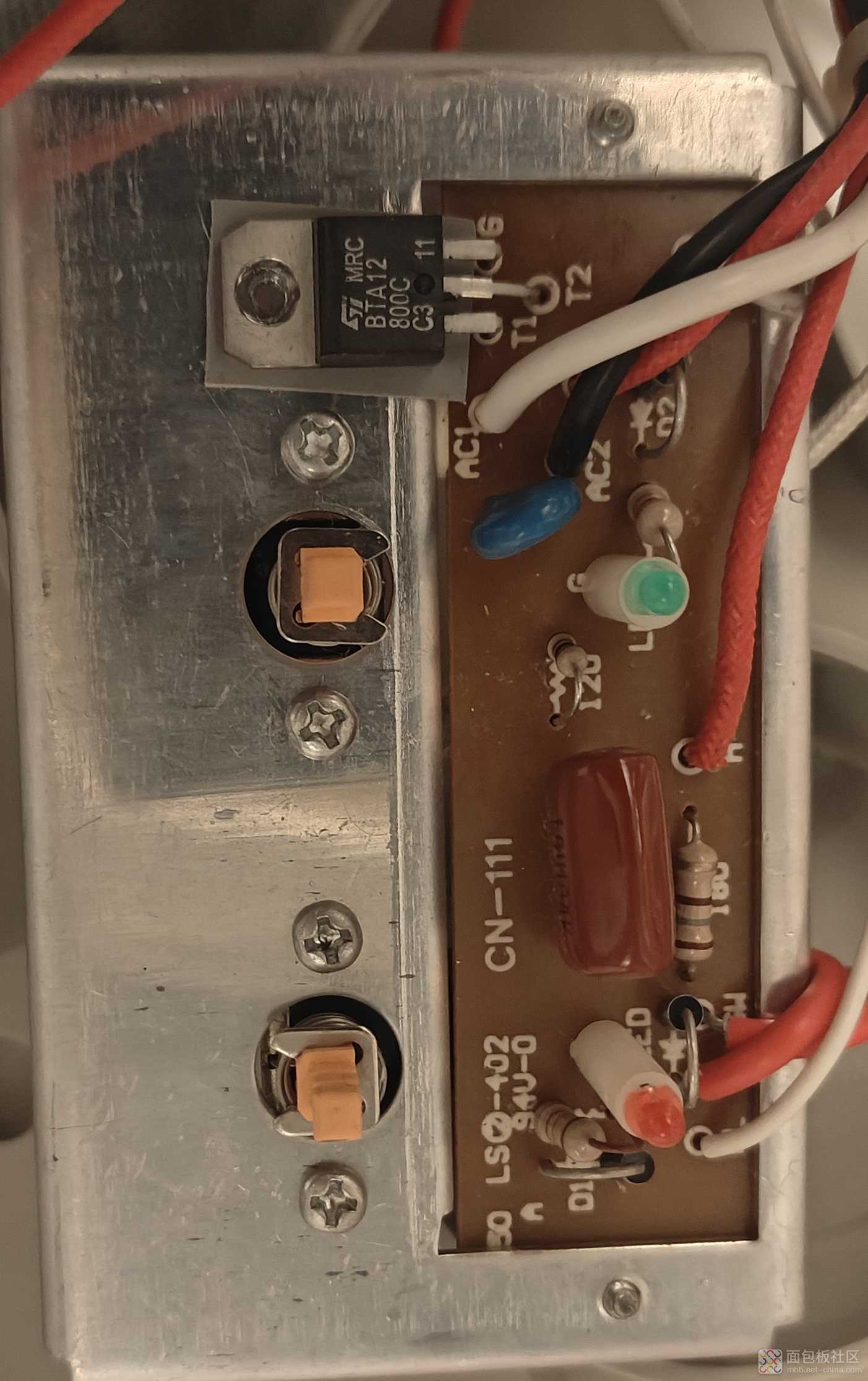

去掉正面盖板的按钮开关，显示LED灯，分压保护电阻以及一个BTA12-800C双极性可控硅

拆开后看反面的PCB板，

至此，硬件部分就拆解完了。明显设计水平比较高，选用材料质量好，用了多年，性能仍然很好。

3 电子控制分析

这个里面主要是逐个分析3个电气部分和控制的原理。

加热器部分还是一个整体铸造的加热杯，加热电阻丝明显是围绕周围直接对这个容器加热，侧面有一个温敏开关，内置双金属片，当水烧干，超温时直接跳，断开回路，保护电路，避免烧毁电阻丝，造成事故。这个和点热水壶里面的保护温敏开关是一样的。这个加热器还有一个特点就是底部有孔，下部上水，这个水是从加湿器上层的储水桶通过逆止阀供水的。

送风风扇设计也比较讲究，首先实现了静音。围绕静音进行了设计，因为加湿器在家庭或者办公室使用，直接用高速电机带动风扇，声音太大，而且送风效果也不好。现在使用的其实是一个转子变换磁场的低速电机，同时使用径向送风，把底部从带滤网的进风口带来的空气，通过一个小孔送到上层去，形成持续的上升气流，这个气流带动加热器蒸发的蒸汽送出加湿器。这个设计，就是主打低速，稳定送风。

电气控制面板的设计也非常有意思，电源开关比较容易实现。对于功率调整采用了意法公司的BTA12-800C（BTA12-800C Datasheet(PDF) - STMicroelectronics），耐压800V,额定电流大于12A。使用可控硅的控制方法实现两档功率控制

4 小结

这个加湿器质量好，运行稳定，但是功耗大，技术原理还是比较过时了。

从外壳采用的PE材质开始表现了很好的耐腐蚀和稳定性，同时采用的硅胶连接水管和垫片都保持了很好的耐高温特性，到现在仍然不漏水，不变色。

其中可控硅直接采用ST原厂的，没有用替代品，器件质量得到保证。

整体结构设计把电气元件和送水回路完全分开，避免漏水导致的短路，充分考虑了安全性。而且，注重用户体验，采用了原理是静音的低速异形电机，保证即使在睡觉的时候也可以安静地使用。这个驱动的风扇通过气流的路径设计，实现了下部空间元件，和上部经常需要更换水的部分实现联通和加湿的湿气送出。

所以，这个加湿器是一个质量过硬，材料材质过关的好产品。不过，直接加热的方式对于加湿器来说，还是环保上差了一点点，使用超声波形成的激波产生水蒸气，效率更高，功耗更低，声音更小。而且体积可以很小，不少便携的桌面加湿器都采用了这样的原理。

所以，最后经过时间考验的高质量产品，最终还是输给了时间，从技术原理上淘汰，连一个招呼也不打。
