一、核心参数对比与替换可行性

• 输入电压范围

  • SL3062：支持6V-60V宽输入，覆盖工业及车载高压瞬态需求。
  • LMR16020：推测其输入电压上限为40V（参考同系列LMR14030的40V参数）2。结论：若输入电压≤40V，SL3062可直接适配；若输入电压>40V，SL3062具备更高余量。

• 输出电流能力

  • SL3062：最大持续输出1.5A（峰值5A），适合中低功率场景15。
  • LMR16020：推测输出电流可能更高（参考LMR14030的3.5A输出）2。结论：若负载电流≤1.5A，可替换；若负载电流>1.5A，需选SL系列更高电流型号。

• 效率与噪声

  • SL3062：同步整流架构，效率≥90%，低噪声设计，适合对电磁干扰敏感的场景。
  • LMR系列：采用SIMPLE SWITCHER架构，高频开关（如2.2MHz）可能效率更高，但需权衡噪声2。结论：SL3062在噪声敏感场景更具优势，高频需求则需保留LMR系列。


二、替换设计注意事项

• 封装与引脚兼容性

  • SL3062采用SOP-8封装，而LMR16020可能使用SOT-23或QFN封装，需重新设计PCB布局。
  • 若引脚功能不匹配（如使能逻辑EN），需调整外围电路。

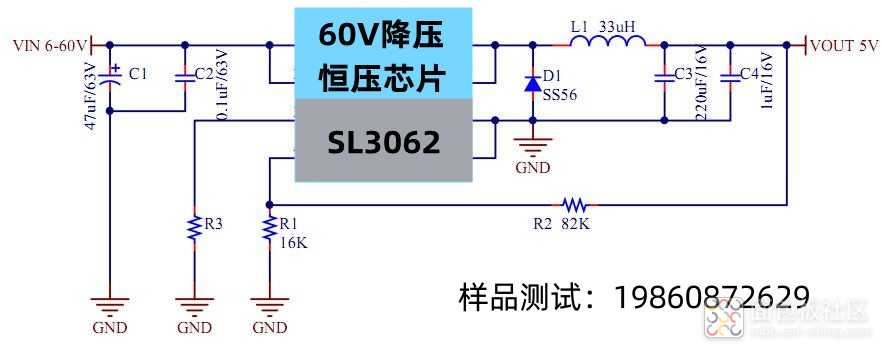

• 外围电路调整

  • 反馈电阻：SL3062反馈电压为0.8V，需重新计算分压电阻（原LMR设计可能基于不同反馈电压）。
  • 电感与电容：根据SL3062的开关频率（典型400kHz）重新选型，电感值建议22-47μH，饱和电流＞2A；输入/输出电容需低ESR设计。
  • 续流二极管：推荐耐压≥60V、电流≥3A的肖特基二极管（如SS36）。

• 保护功能优化

  • SL3062内置逐周期过流保护（OCP）和过温保护（OTP），但需确保电感饱和电流高于芯片保护阈值，避免误触发。
  • 高输入电压时效率可能下降（如80%以下），需加强散热设计（如增加铺铜或散热片）。

• PCB布局优化

  • 缩短SW引脚至电感的路径，减少辐射噪声。
  • 反馈走线远离高噪声区域（如电感、二极管），并采用星型接地降低干扰。


三、替换验证与测试建议

• 动态负载测试：验证输出在负载突变（如0.5A→1.5A）时的稳定性。
• 温升测试：满负载运行1小时后，芯片温度需低于85℃，必要时优化散热。
• 输入瞬态测试：模拟输入电压波动（如50V→60V阶跃），观察输出过冲是否在允许范围内。


四、典型应用场景

• 车载电子：12V/24V电池系统降压至5V/3.3V，支持导航、TBOX等设备。
• 工业电源：48V总线降压为PLC、传感器供电16。
• 新能源系统：太阳能控制器、电池管理系统（BMS）辅助电源。


总结

替换可行性：

• 适用场景：输入电压≤40V、输出电流≤1.5A、低噪声需求。
