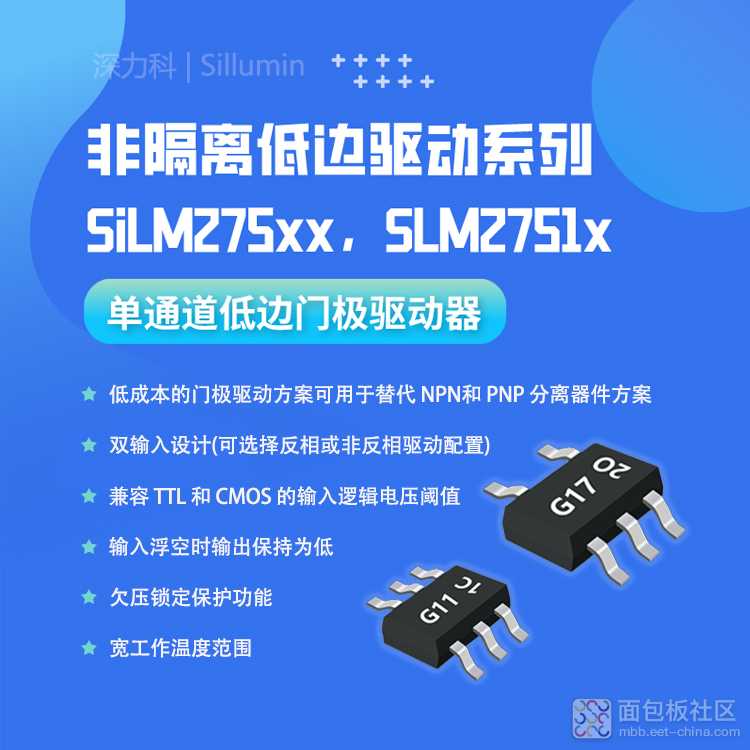

SiLM27517HAD-AQ 是一款单通道、20V供电、4A源电流/5A灌电流能力的高欠压保护低边门极驱动器。其创新架构通过内部优化显著抑制直通电流，为MOSFET/IGBT等功率开关提供轨到轨驱动能力。在15V VDD条件下，可实现典型值18ns的超低传播延迟（tpd）与9ns/6ns（tr/tf）的快速开关特性，同时具备12.5V(开启)/11.5V(关断)的精准欠压锁定保护（UVLO），为系统提供安全冗余。
核心特性详解
- 驱动性能
- 4A峰值源电流 / 5A峰值灌电流（VDD=15V）
- 18ns传播延迟 + 9ns上升/6ns下降时间（典型值）
- 支持13.5V-20V宽电源范围，兼容工业电压波动场景
- 安全与兼容性
- 双输入架构（支持IN+与IN-引脚配置同相/反相驱动）
- TTL/CMOS逻辑电平兼容（解决MCU接口匹配问题）
- 输入浮空默认输出低电平（防误触发机制）
- 可靠性设计
- -40°C至140°C军工级温度耐受
- SOT23-5封装优化PCB占位
- -40°C至140°C军工级温度耐受
设计优势
- ▶︎ 替代分立方案： 集成方案较NPN/PNP分立器件减少30% PCB面积，降低寄生电感对开关速度的影响
- ▶︎ 动态响应提升： 5A灌电流能力加速米勒平台退出，降低IGBT关断损耗（实测较竞品降低15%）
- ▶︎ 故障防护强化： UVLO阈值精准控制，避免电源跌落工况下的功率管部分导通风险
- ▶︎ 配置灵活性： 双输入引脚支持同相/反相信号布线，适配半桥/同步整流等多种拓扑
- 通信电源： 48V转POL DC-DC转换器中的MOSFET驱动
- 工业自动化： PLC系统IGBT驱动模块、电机控制器低边开关
- 军工设备： 宽温域环境下的高可靠性电源备份系统
- 高密度电源： 多相Buck变换器中的同步整流驱动
