上篇初步了解了 555定时器引脚功能 以及其基本原理   这次来学习 他的一个重要应用  个人觉得 这个无论考试  还是实用性上都很重要  所以我得好好掌握它

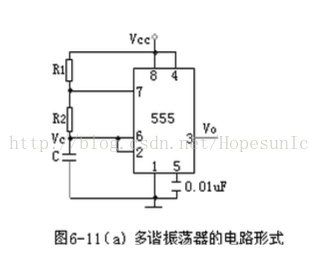

    老规矩  直接上图解说啦  (找了一个 简单 典型的  不太清粗   委屈一下啦  )

电路图 是这么 接的  我真心不造为啥       直接来说一下 电路的工作原理吧 （仅为个人己见 嘿嘿 ）

电路接好之后 最初电容上肯定没有电量  当接通电源后  由于电容电压不能突变的原理 哪呢 TH和TR引脚上的电压 也为0   那么此时  Vc<1/3VCC     三脚Vo输出高电平 并且 此时Q'为低电平（片子内部Q'是连接到放电管（三极管）的基集上的 ）所以放电管 不导通  所以此时VCC通过电阻 R1 R2 向电容开始充电 设这个充电时间为T1   那么充电到什么时候 呢 由上一篇的功能表中我呢可以看到 当电容上(即Vc  就是2 .6两个引脚上的电压)的电压大于2/3VCC的时候 此时 Vo输出0 当Vo=0时 那么 Q'就是1  那么此时三极管导通 此时 电容 通过 R2 ->三极管->地进行放点  假设放电时间为T2 放电的这段时间内  电容上的电压小于2/3VCC但是大于1/3VCC由功能表可知 此时  SR锁存器 处在保持状态 所以Vo继续为低电平  当电容上的电压下降到1/3VCC时   输出Vo为高   此时放电管截止  那么电容又开始充电  这样重复下去  电容充放电的过程 其实就是一个完整的周期  下面我们来计算一下这个振荡器的周期：

电容充电时间T1:     T1=(R1+R2)*C*ln2=0.7RC（不解释为什么  ）

电容放电时间T2:     T2=R2*C*ln2=0.7R2C（不解释为什么  ）

那么总的周期也就是T=（R1+2R2）*C*0.7      频率 =1/T

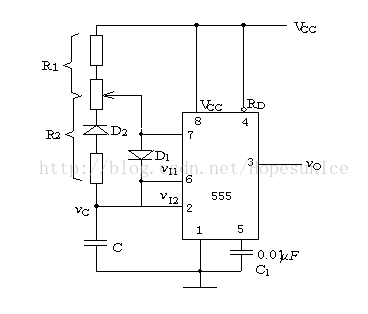

占空比  q=T1/(T1+T2)=(R1+R2)/(R1+2R2)   化简一下  你会发现 ：q=1-R2/(R1+2R2) 你看  这个占空比貌似肯定大于50%啊     这可不行啊  我们很多时候 往往需要调节很精确的占空比  所以下面给大家说一下  如何制作 一个从0-100 可调占空比的多谐振荡器  直接上图

按照这个电路图 来看接入二极管之后 电容的充电和放电的途径不在相同

充电：R1->D1->C

放电：R2->D2->三极管->地

那么充电时间 T1：0.7CR1

放电时间T2:    0.7CR2

不多写了 那么占空比q=R1/(R1+R2) 这样占空比即可大范围的调节  理论上来说 这个占空比的步进可以精确到0.1%没有任何问题  我曾经做过一个 无奈占空比的步进居然在1%     如果有做到步进精度大的同学 欢迎指教
