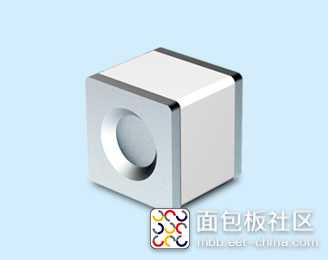

浪拓公司推出了国内市场上尺寸较小（4.2x5.0x5.0mm）方形气体放电管（SMD-GDT），其具有  5kA （8/20μs）的浪涌能力和 ≤1pF 的断态电容值。LT-BF系列 GDT 旨在提供高水平的保护，可防止由雷电干扰引起的快速上升的瞬变。其低断态电容可满足高带宽应用要求，并且其电容值不随 GDT 两端的电压信号发生变化。该系列专门设计用于保护电气、多媒体、和通信设备免受过电压瞬变造成的损害。
LT-BF系列气体放电管具有以下主要优点：
• 器件在极小封装中具备了高浪涌承受能力,使得其非常适合高浪涌、高密度布局要求之应用，如无线基站电源和电缆调制解调器。
• 低断态电容（≤0.8pF）可最大程度降低插入损耗。同时，该值不会随信号电压变化而变化，不会对正常信号造成影响。此特性使其可以兼容高速、宽带宽应用要求（如 G.fast、xDSL 设备和电缆调制解调器）。
• 与圆柱体 GDT 相比， LT-BF系列的方形体本体和端子结构,易于拾放, 有利于简化 PCB 制造流程。
LT-BF系列气体放电管的典型应用包括电信/数据通信市场的 G.fast、xDSL、10GbE 和 10/100/1000 Base-T 以太网端口保护；消费类市场的卫星同轴电缆，有线电视设备和机顶盒的保护；工业市场的工业自动化接口保护，如以太网、RS-485、RS-232 等；以及用于可再生能源市场的电力逆变器/变频驱动器（VFD）中的交流电源线保护。

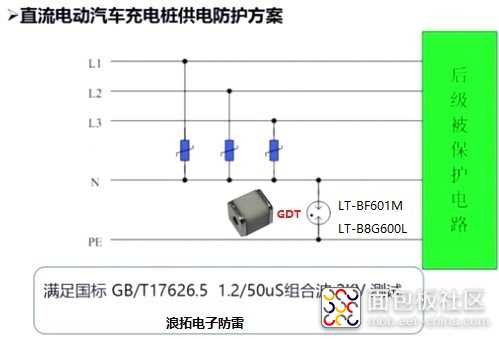

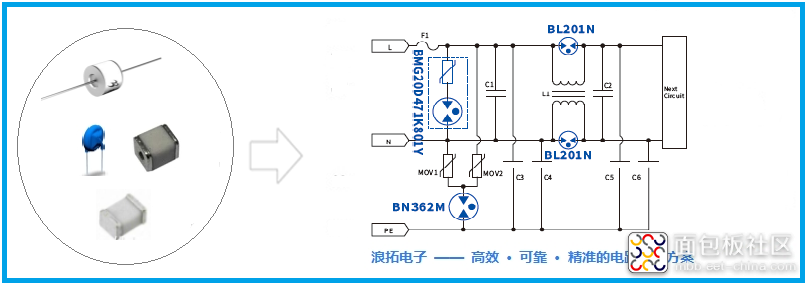

■ 实例电路

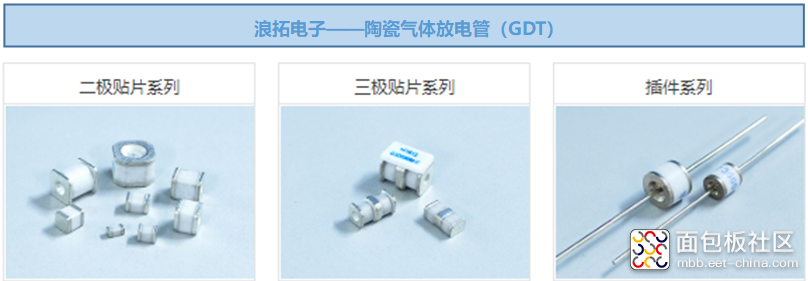

[浪拓电子]气体放电管提供高水准的浪涌保护，具有多种电压，低电容和多种形状包括新型的表面贴装器件，适用于MDF(主配线架) 模组、高速数据电信，以及电源线的浪涌保护等应用。
