ESD保护二极管是专门用于小信号ESD保护或浪涌保护TVS阵列,多用于多路保护,具体封装尺寸小、导通电压低、集成化度高、反应速度快(纳秒级)等优点,为输入/输出接口和数字与模拟信号线提供了理想的静电保护方案。ESD二极管过静电电压能量从6KV-30KV不等,工作电压低至2.8V,高达36V。

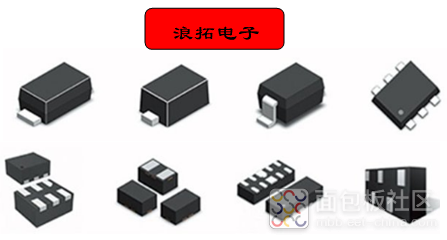

ESD二极管根据信号传输频率对电容的要求,可分为高电容(大功率用)、常规电容(3pF以上)、低电容(0.5pF-3pF)、超低电容(0.5pF以下);根据极性可分为单向、双向;根据保护线路可分为:单线、双线、三线、四线等等;根据封装形式,可分为SOD-323、SOD-523、SOD-923、SOT-23、SOT-23-6L、DFN-2L、DFN-6L、DFN1006-2L、DFN1610-2L、DFN1610-6L、DFN2010-8L等等。其中SOD-323封装ESD是常用静电保护器件之一,深圳拓供应的SOD-323封装ESD二极管工作电压有:3V、3.3V、4.5V、5V、7V、8V、12V、15V、18V、24V、36V等。

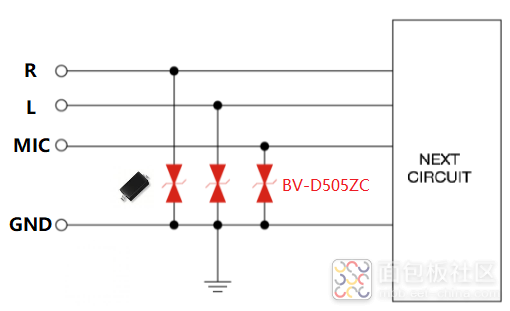

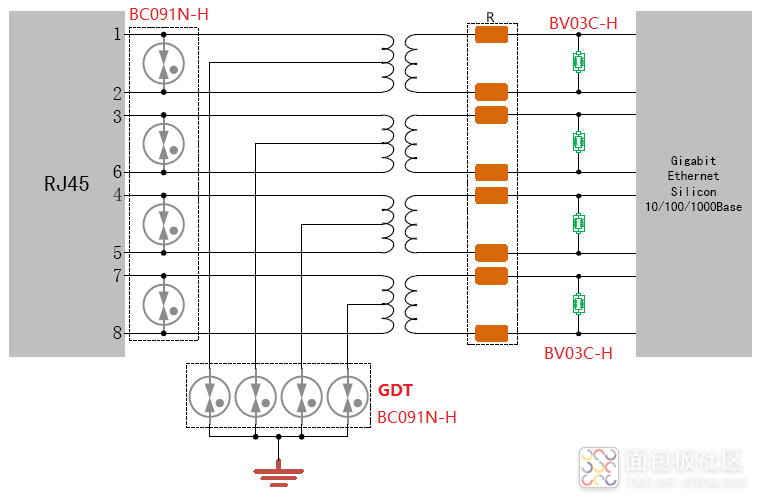

典型应用


浪拓电子提供一系列瞬态电压抑制二极管,包含静电保护二极管及功率保护二极管,完整保护客户线路避免雷击/EFT/突波/静电所造成损坏。
