单节锂电池（3.7V）升压至9V-12V应用中SL4011升压芯片优势解析宽

宽输入电压与全周期适配性

• 输入范围：2.7V-12V，完美覆盖单节锂电池的全放电周期（3.0V-4.2V），即使在电池电压低至3.0V时仍能稳定输出9V或12V，避免因电量下降导致的输出中断问题。
• 输出灵活性：通过外部电阻配置，输出电压可在5V-28V范围内调节，满足9V（如万用表、无人机图传模块）和12V（如LED灯条、工业传感器）等多种高压需求。


2. 高效转换与低功耗设计

• 同步整流技术：采用同步整流架构，内置22mΩ超低内阻MOS管，结合1.2MHz高频开关，转换效率高达94%-95%，显著减少能量损耗与发热，延长锂电池续航。
• 低静态功耗：关断电流仅1μA，待机功耗极低，适合需长期待机的物联网设备（如太阳能传感器节点）。


3. 高电流输出与负载适应性

• 9V输出能力：在9V输出时支持300mA以上电流（需搭配高饱和电流电感），满足小型电动工具、医疗设备等高负载需求。
• 12V输出表现：12V输出时最大持续电流可达250mA（输入4.2V），适用于LED驱动或微型电机场景，且环境温度40℃下温升不超过25℃，稳定性强。


4. 极简电路与紧凑封装

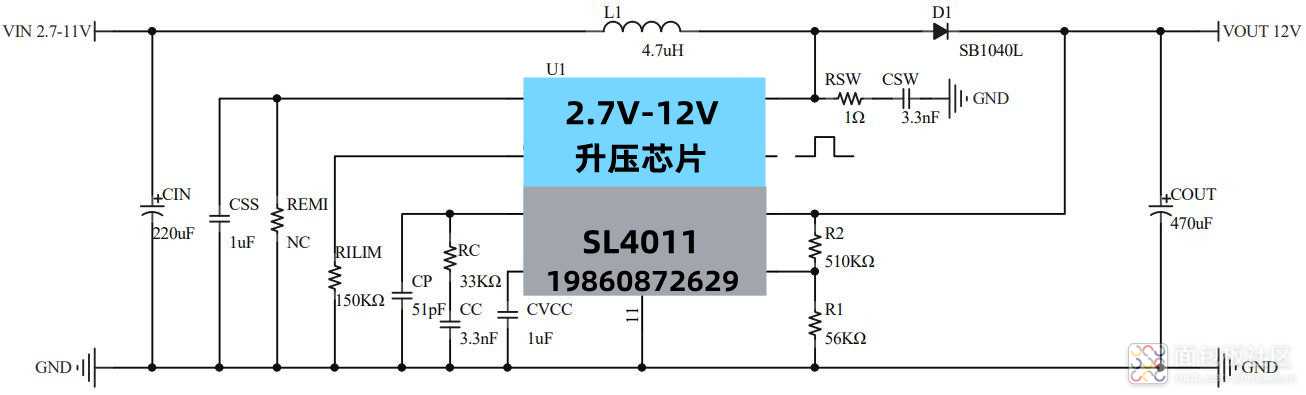

• 集成化设计：内置功率开关管和软启动功能，外围电路仅需少量电感、电容及电阻，PCB面积节省50%，适合空间受限的便携设备（如智能手环、迷你加湿器）。
• 封装优势：采用ESOP8封装，散热性能优异，布局灵活，支持高密度集成。


5. 多重保护机制与高可靠性

• 安全防护：集成过流保护（OCP）、过温保护（OTP）、输入欠压锁定（UVLO）及13V输出过压保护（OVP），确保系统在异常工况下的安全运行。
• 软启动功能：可编程软启动时间避免启动瞬间电流冲击，减少对电池的损伤，提升系统稳定性。


6. 设计灵活性与扩展性

• 参数可调：支持通过外部电阻调节峰值电流（最高10A）和输出电压，适配不同负载场景（如高功率音箱或快充设备）。
• EMI优化：提供两种tr/tf模式，平衡效率与电磁干扰，满足工业设备对EMC的要求。


典型应用场景

• 工业与医疗设备：为PLC模块、传感器或医疗美容仪器提供稳定高压电源。
• 消费电子：驱动无人机图传模块、便携音箱或USB Type-C快充设备。


• DIY与创客项目：灵活实现锂电池升压至12V，支持LED灯条或微型电机驱动


● 便携式音箱

● 平板电脑，笔记本电脑

● 移动电源

● POS机终端

● 充电设备

● 无刷电机

● USB TYPE-C电源传输

● 电推剪发器
