2SC5200是一款PNP型晶体管，2SA1943的补充型。

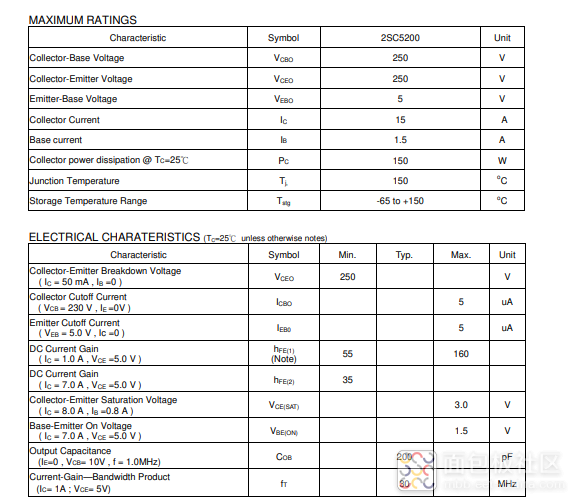

击穿电压：250V (集射极电压 Vceo) min

集电极电流：Ic 为 15A，可通过较大电流，满足大功率电路需求

功率耗散：Pc 为 150W，可处理较大功率，适用于需高功率输出的电路

电流增益：hFE 一般在 55-160 之间，电流放大能力较强，能有效放大输入信号

特征频率：fT 为 30MHz，可在较高频率下工作，满足音频等信号处理要求

工作温度范围：-55℃至 + 150℃，适应不同工作环境



2SC5200特点：

高功率处理能力：可承受高电压和大电流，输出功率大，适合用于大功率音频放大器等电路

低失真：具有良好的线性度，总谐波失真较低，能保证音频信号高质量放大，还原出纯净、接近原始信号的声音，音频表现出色。

宽频响特性：能够对较宽频率范围的信号进行有效放大，在音频范围内可保证声音的丰富度和层次感，使音响系统能够重放出更完整的声音信号


2SC5200 应用

功率放大器应用

建议使用100W高保真音频

放大器输出级应用

大功率开关电源、工业控制系统及精密仪器



提供样品，技术支持。
