本文将详细介绍如何使用PM1132电源芯片将220V交流电转换为稳定的5V直流电,并为433芯片提供100mA的电流输入。
一、PM1132电源芯片概述

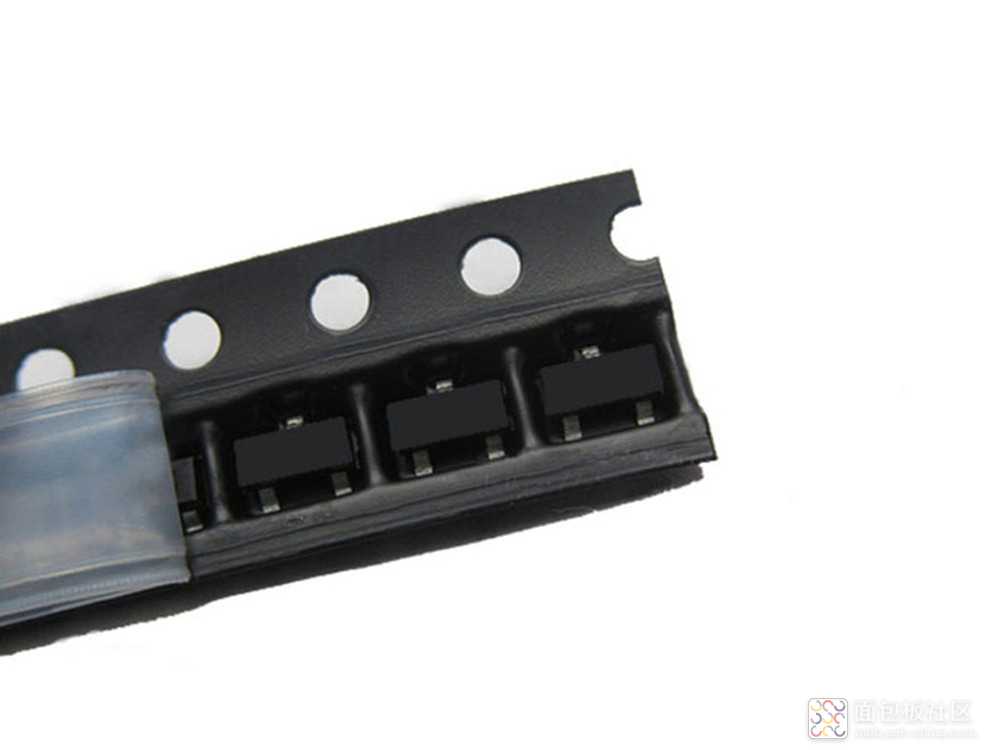

PM1132是一款高效、可靠的电源管理芯片,它能够将宽范围的输入电压转换为稳定的输出电压。该芯片采用了先进的电源转换技术,具有高效率、低功耗、小体积等优点,非常适合用于嵌入式系统和微控制器的电源管理。
二、220V转5V电源设计
1. 输入电路设计
在将220V交流电转换为5V直流电的过程中,首先需要设计一个输入电路来接收220V交流电。该电路通常包括一个变压器、整流桥和滤波电路。变压器用于将220V交流电降压至适当的电压范围,整流桥则将交流电转换为直流电,滤波电路则用于平滑输出电压,消除纹波。
2. PM1132电源芯片配置
将经过输入电路处理的直流电输入到PM1132电源芯片中,需要进行相应的配置以确保输出稳定的5V电压。首先,需要设置芯片的输入电压范围,确保它能够适应经过变压器和整流桥处理后的直流电。其次,需要配置芯片的输出电压和电流,以满足433芯片的需求。在本例中,我们需要将输出电压设置为5V,输出电流设置为100mA。
3. 输出电路设计
输出电路用于将PM1132电源芯片输出的5V直流电提供给433芯片。该电路通常包括一个滤波器和一个保护电路。滤波器用于进一步平滑输出电压,消除可能存在的纹波和噪声。保护电路则用于防止过流、过压等异常情况对芯片和负载造成损害。
三、电源性能优化
1. 提高转换效率
为了提高电源的转换效率,我们可以采取一些优化措施。首先,选择高效率的变压器和整流桥组件,减少能量损耗。其次,优化PM1132电源芯片的工作模式,如使用节能模式或休眠模式来降低功耗。此外,合理设计输入输出电路的布局和走线,减少寄生参数对电源性能的影响。
2. 加强散热设计
电源芯片在工作过程中会产生一定的热量,如果散热不良可能会导致芯片性能下降甚至损坏。因此,加强散热设计是提高电源性能的关键之一。我们可以采用散热片、风扇等散热设备来降低芯片温度,确保其在正常温度范围内工作。
3. 提高电源稳定性
电源稳定性对于嵌入式系统和微控制器的正常运行至关重要。为了提高电源稳定性,我们可以采取一些措施来减小输出电压的波动和噪声。例如,使用高性能的滤波器和稳压器来平滑输出电压;优化电源芯片的负载调整率和线性调整率;合理设计电源电路的输入输出阻抗等。
四、应用案例
下面是一个使用PM1132电源芯片为433芯片供电的实际应用案例。该案例涉及一个智能家居系统的设计,其中433芯片用于接收和发送无线信号以控制家居设备。为了满足433芯片的电源需求,我们使用了PM1132电源芯片将220V交流电转换为稳定的5V直流电,并通过输出电路将电能提供给433芯片。在实际应用中,该电源设计表现出了良好的稳定性和可靠性,为智能家居系统的正常运行提供了有力的保障。
