大家每天都在用键盘吗，我想pcb layout工程师是多用鼠标吧。在我们硬件设计部门，只要layout工程师在长时间打字，我就认为他/她在摸鱼。对，这就是一个键盘侠对layout工程师的攻击。

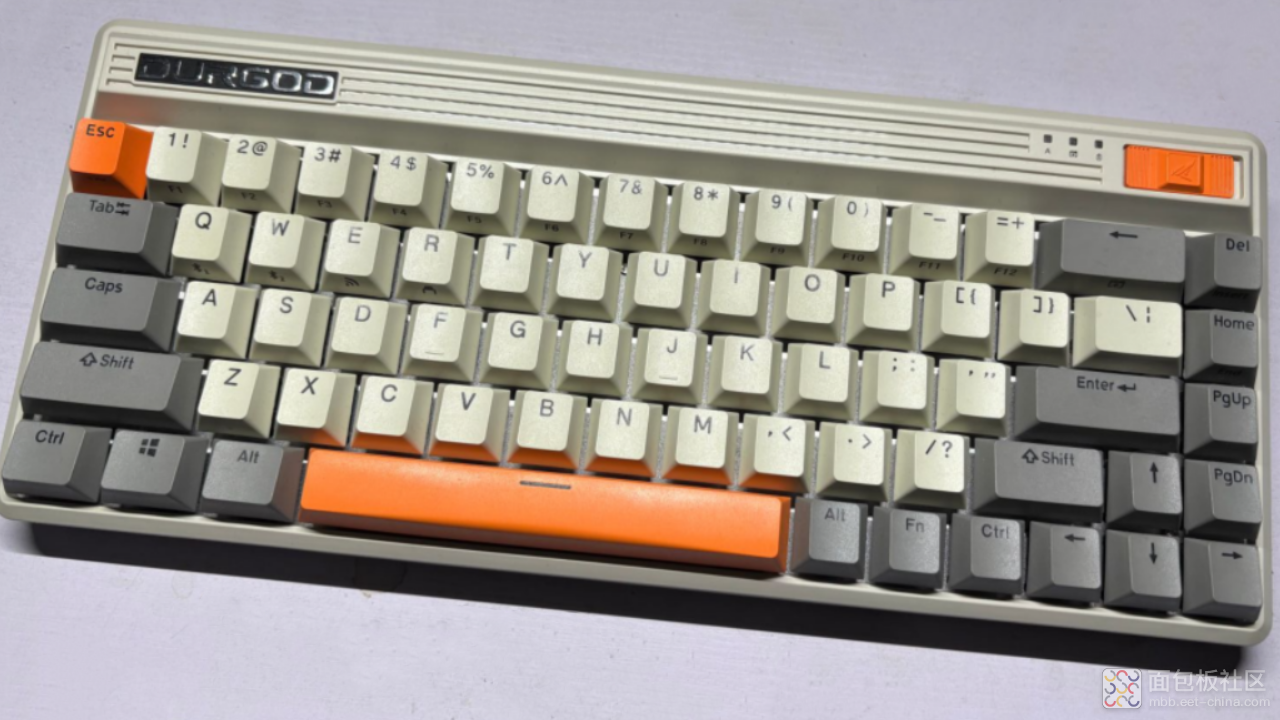

这是一个68配列，3模机械键盘，即有线、2.4G、蓝牙。

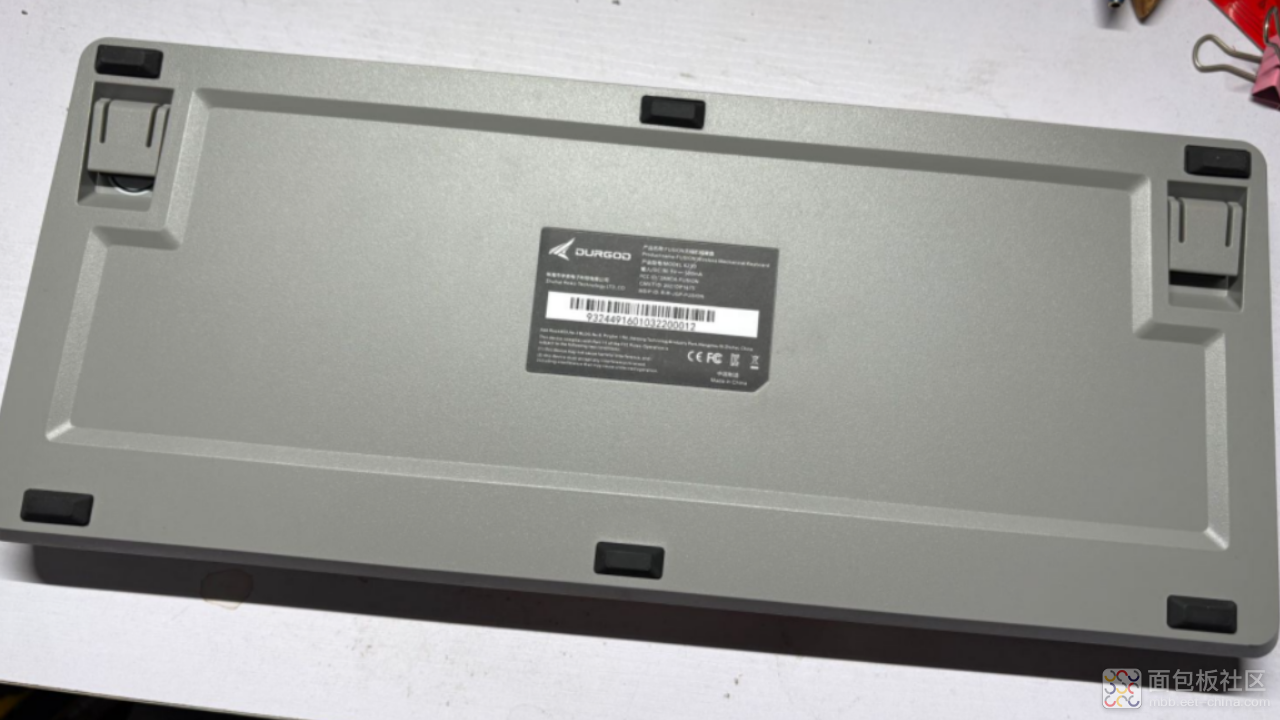

背面有6个脚垫，用我的无敌透视眼可以知道，脚垫下面有螺丝。

用热风枪轻抚脚垫，使它们放松心情，放松警惕。

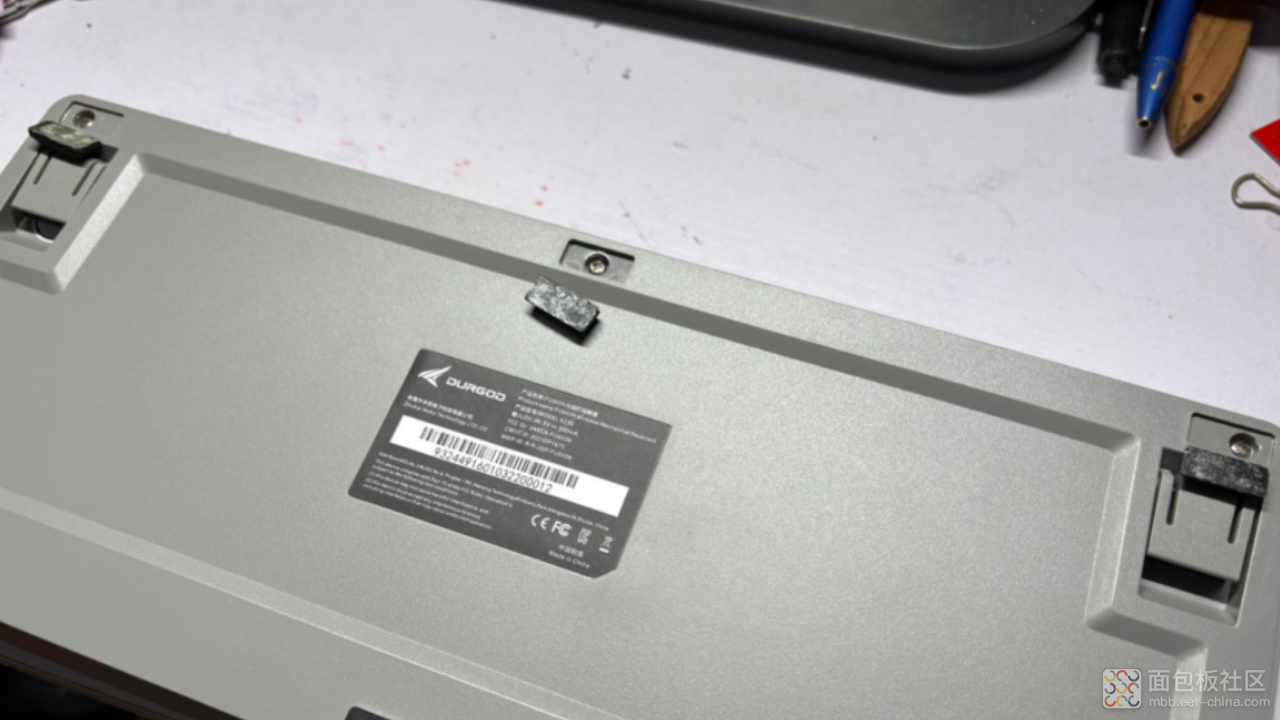

然后趁其不备，拆下它们，果然下面藏着三颗螺丝。

此时正展示着我拧螺丝的绝技。

螺丝拆下后，轻轻撬开它的脑壳。

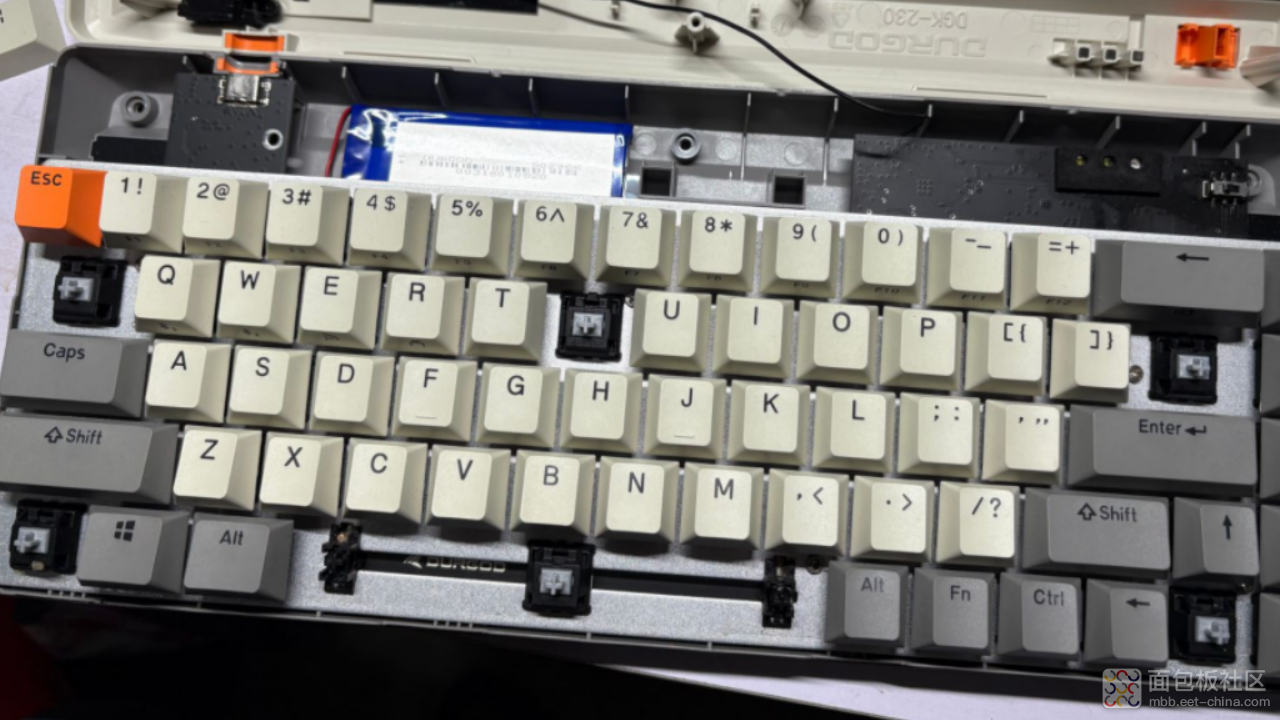

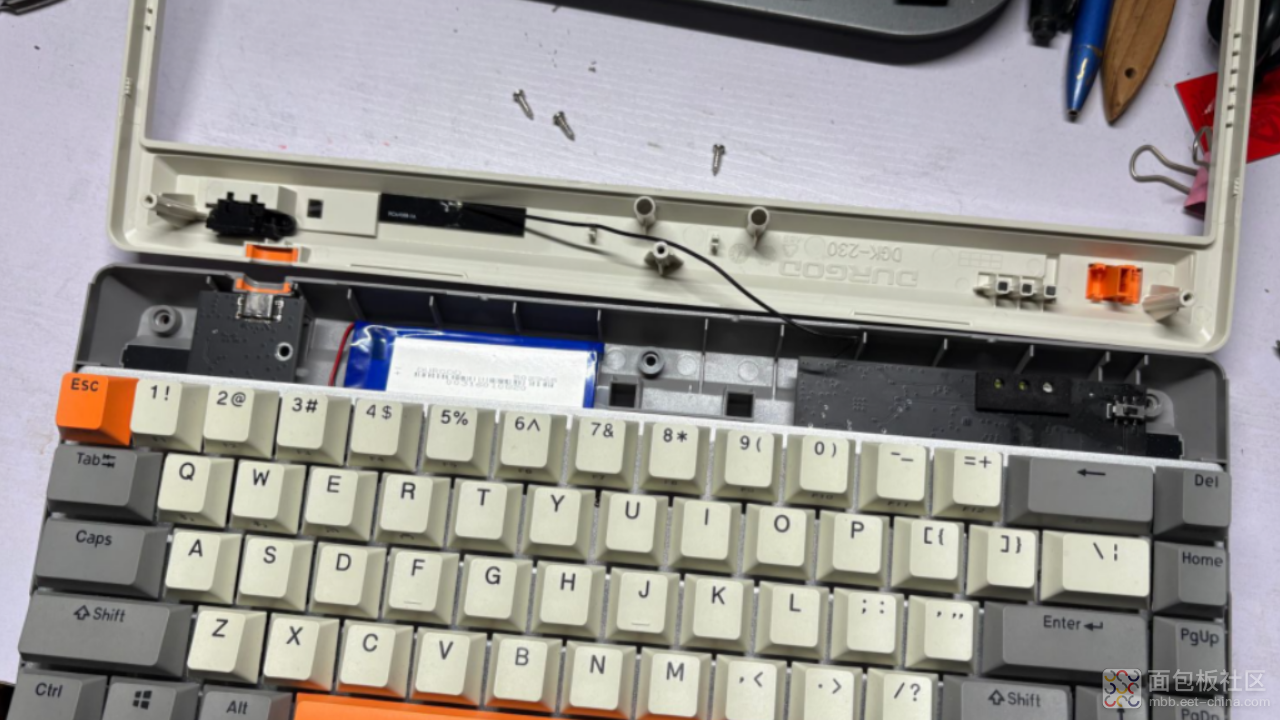

以为撬开了它的全部，结果只撬开了它的上面板。整个键盘和电路板还固定在下机壳上。键盘侠无脑喷道：握草，拆卸真麻烦。

研究了一下，这些键帽下都有螺丝，一共有6颗。

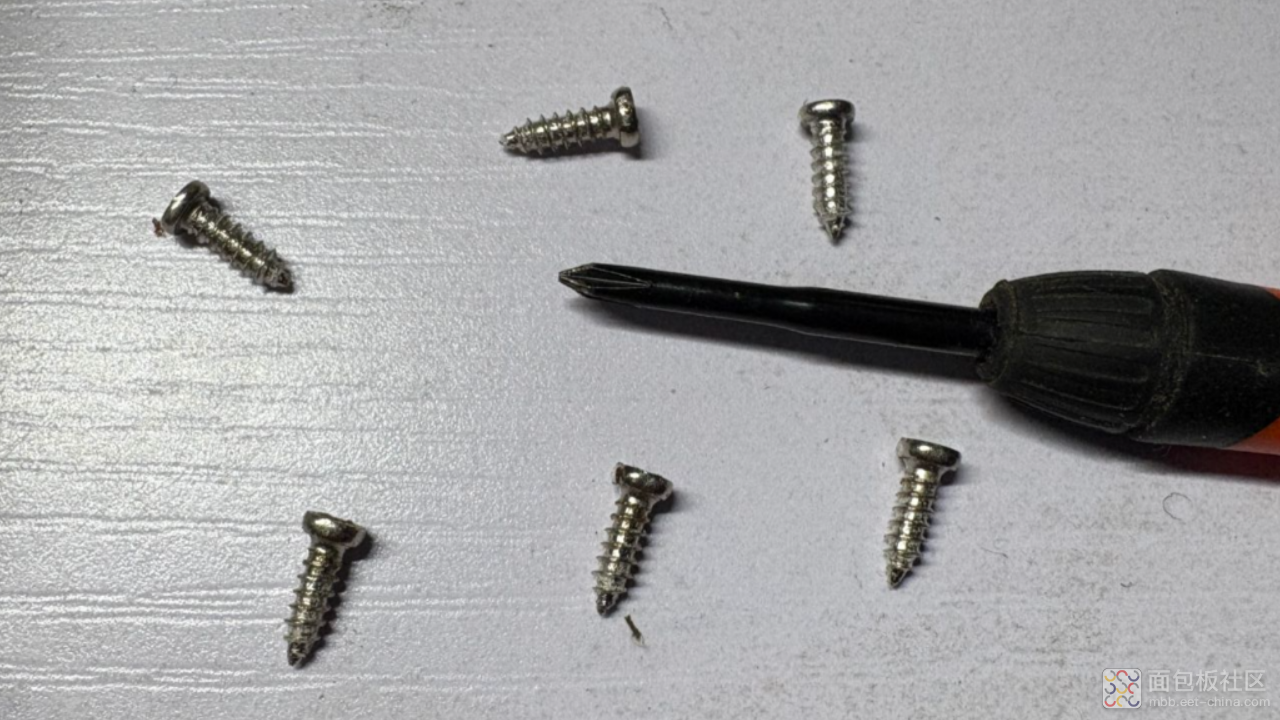

于是卸掉更多的螺丝，这6颗是平头螺丝。

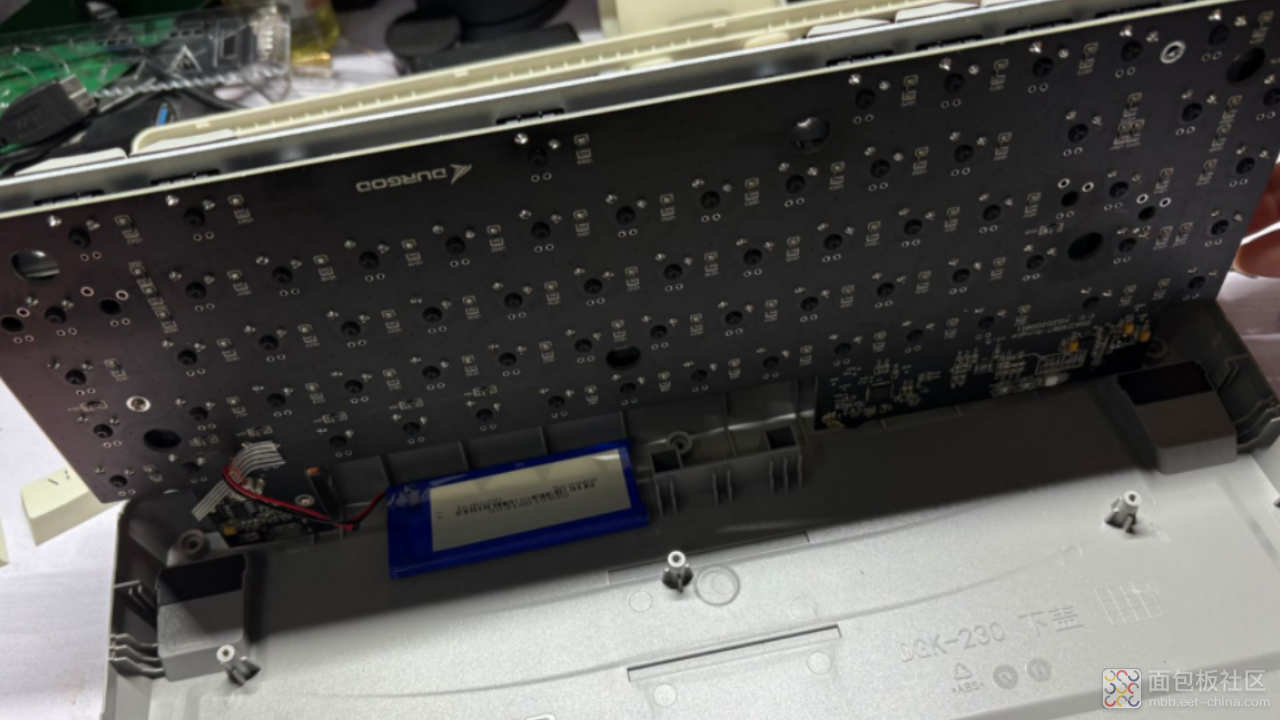

终于可以翻开电路板了，电路板通体黑色油墨。

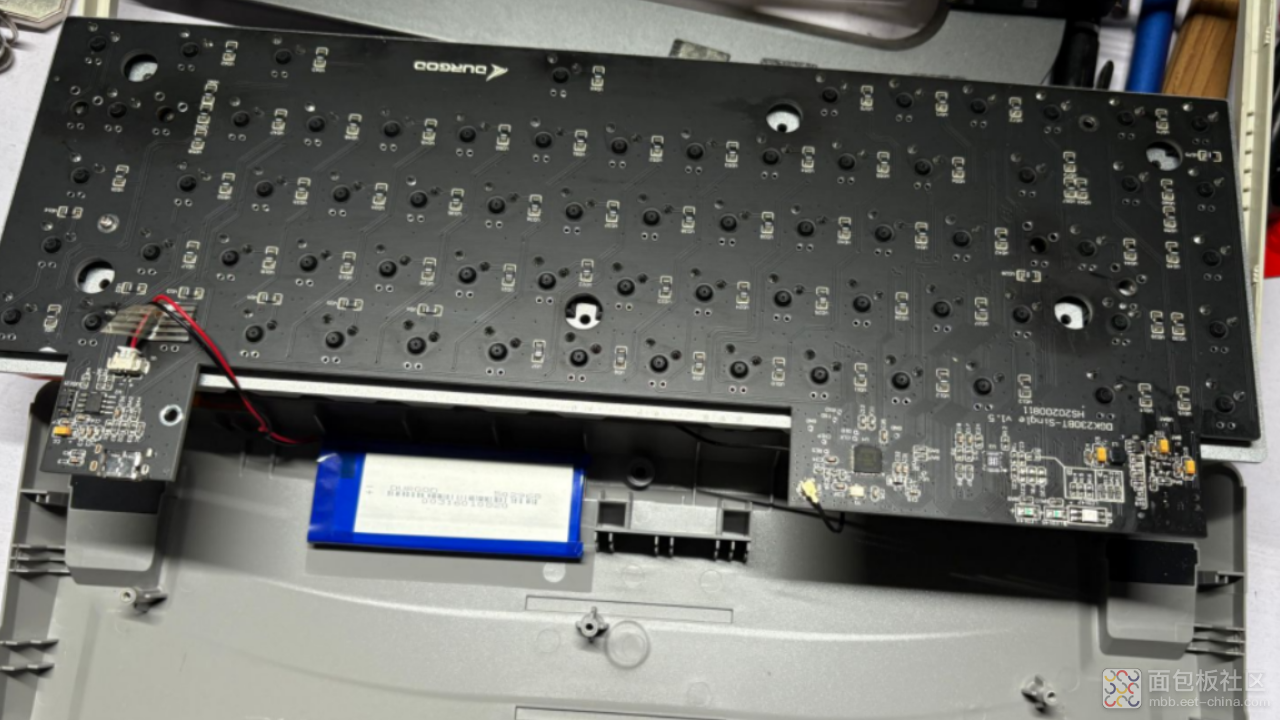

这是电路板的整体概况，中间大面积按键区域并配有二极管，实现全键无冲。左下角是充电电路。右下角是电源芯片和蓝牙芯片。这是一个矩阵键盘，MCU会不停扫描按键矩阵，实现监控按键输入。

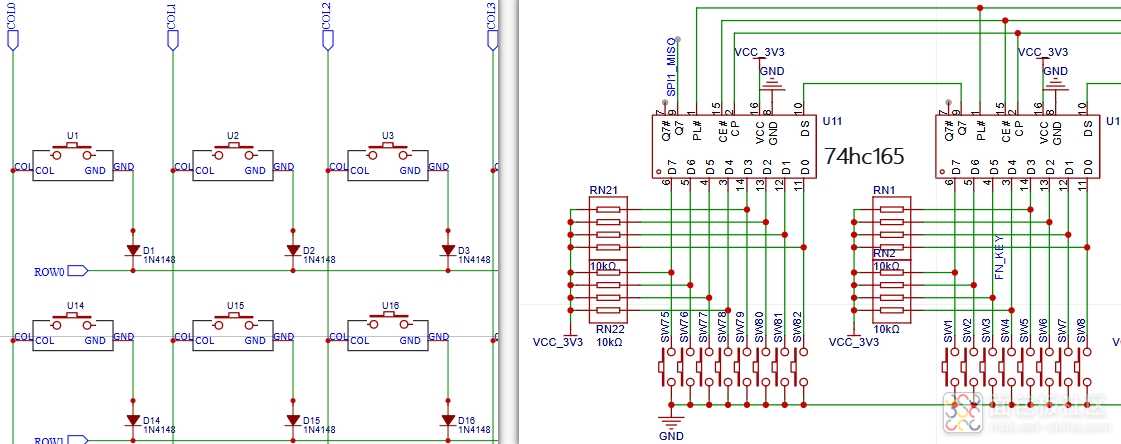

矩阵键盘分为矩阵键盘和独立键盘。左图是矩阵键盘且都有二极管，右图是独立键盘。但右图用了移位寄存器。

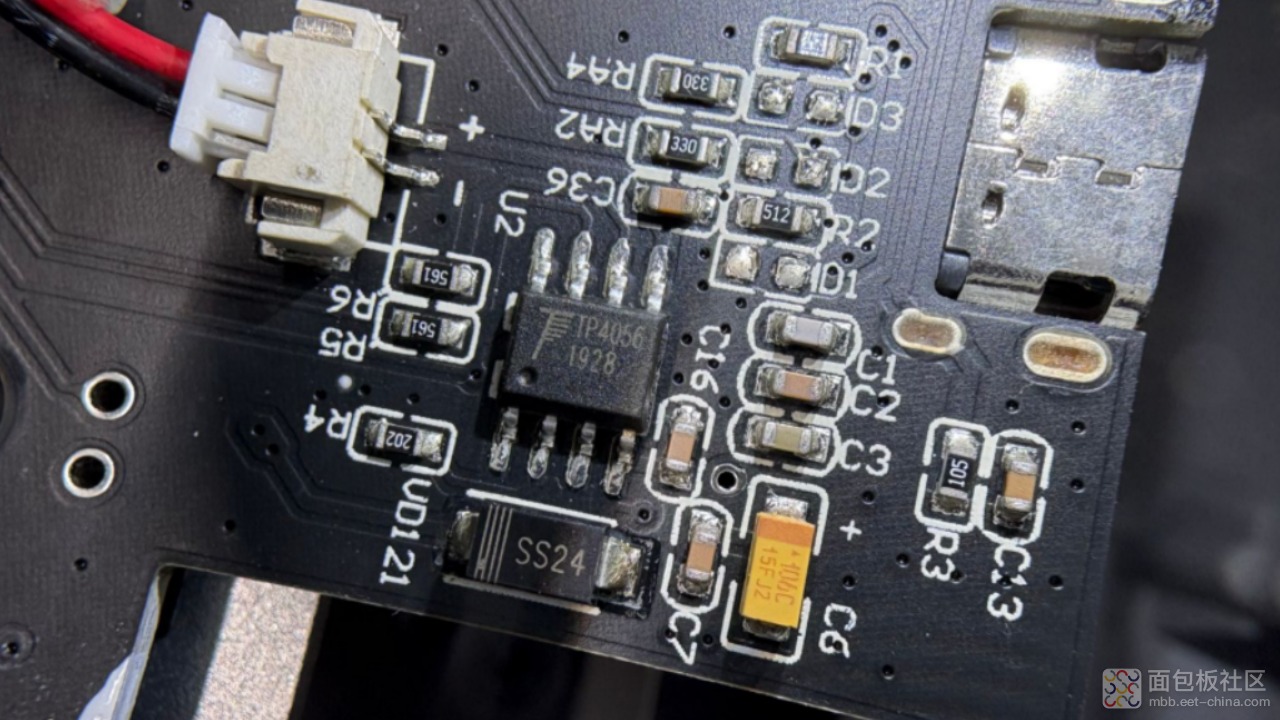

充电芯片采用的是TP4056，线性充电芯片，最大支持1A充电电流。

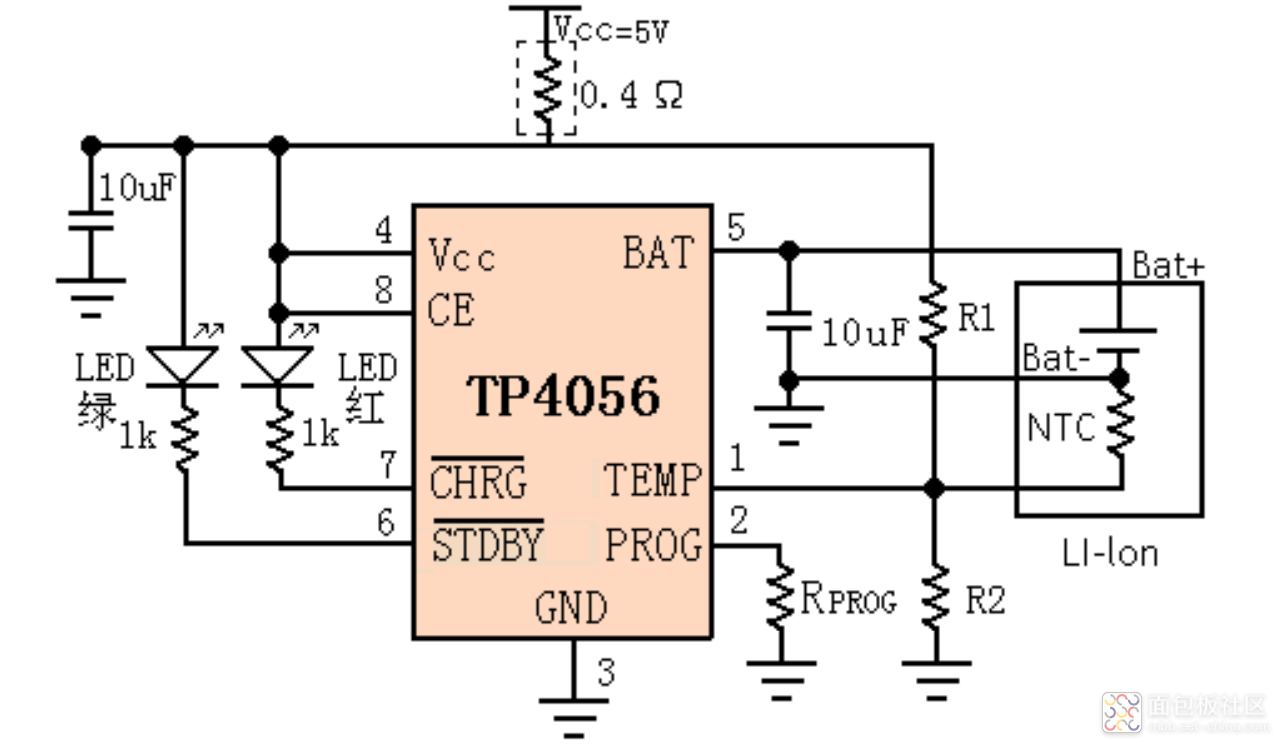

从电路图中可以看到TP4056支持过温保护，也就是第一脚TEMP的功能，但是实际应用中采用了二线的电池包，并不是带有NTC特性的三线电池包。对于这种设计。键盘侠又可以开始找茬了，哈哈哈哈。

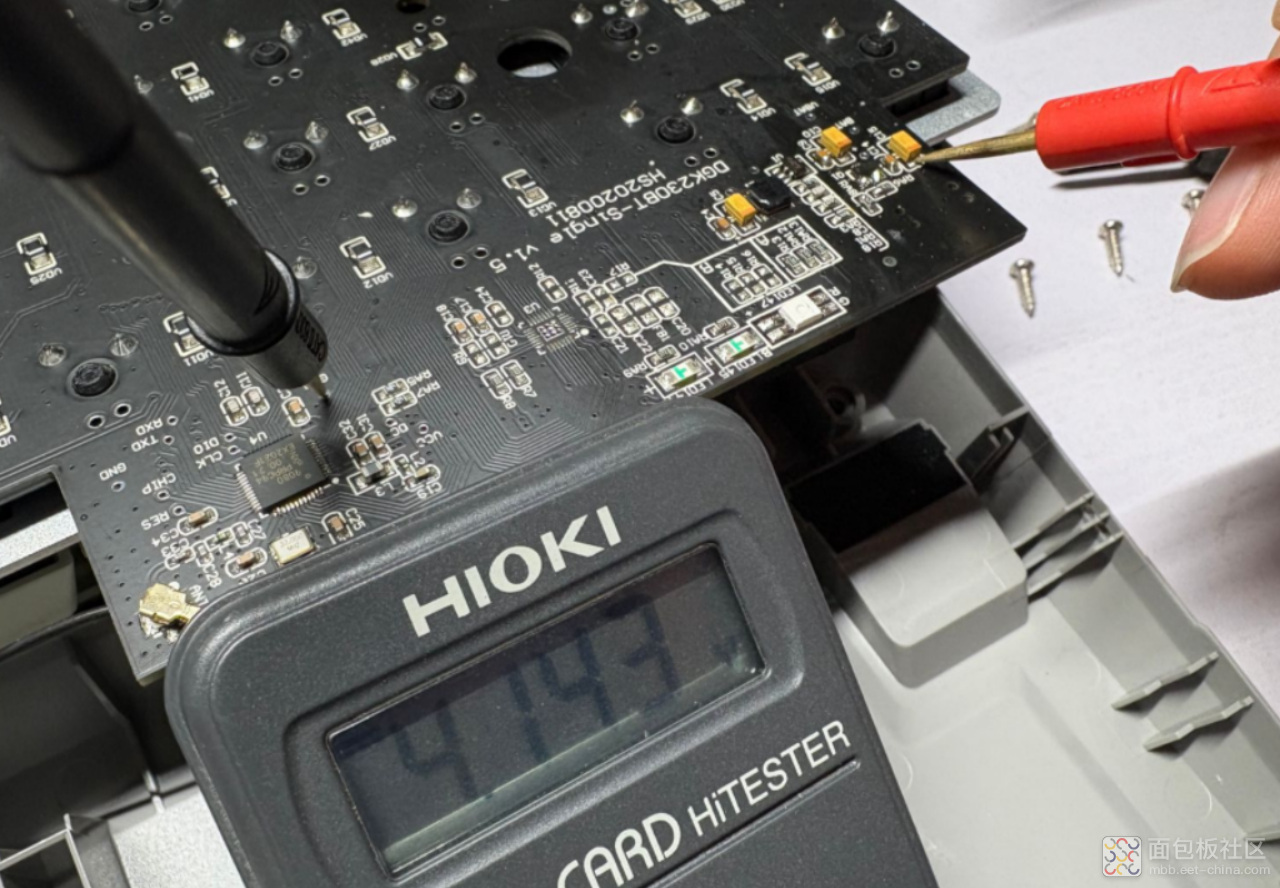

测量一下电池输入电压，4.14v电量充足。另外从电路板上的丝印看，这个设计是2020年的，也有5年的键龄了。

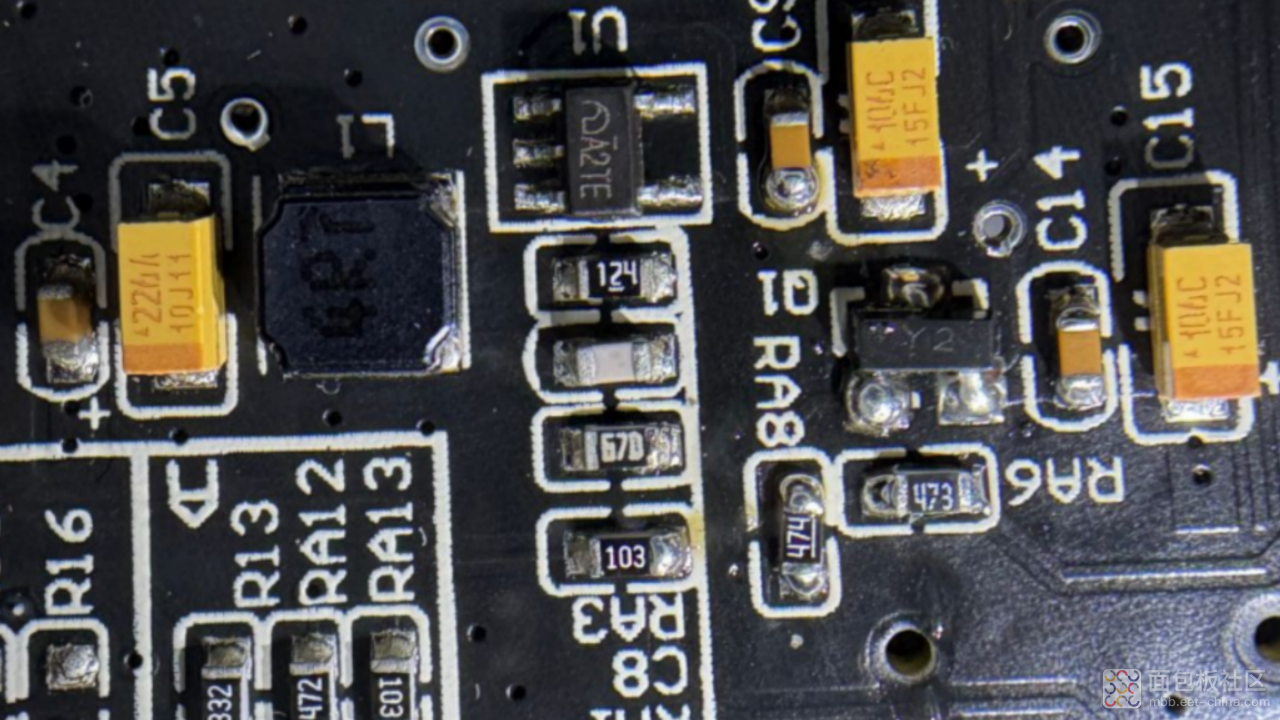

此处是电源管理电路，虽然查不到A2TE是什么具体型号，但根据多年的键盘侠经验，它就是一颗DCDC芯片。

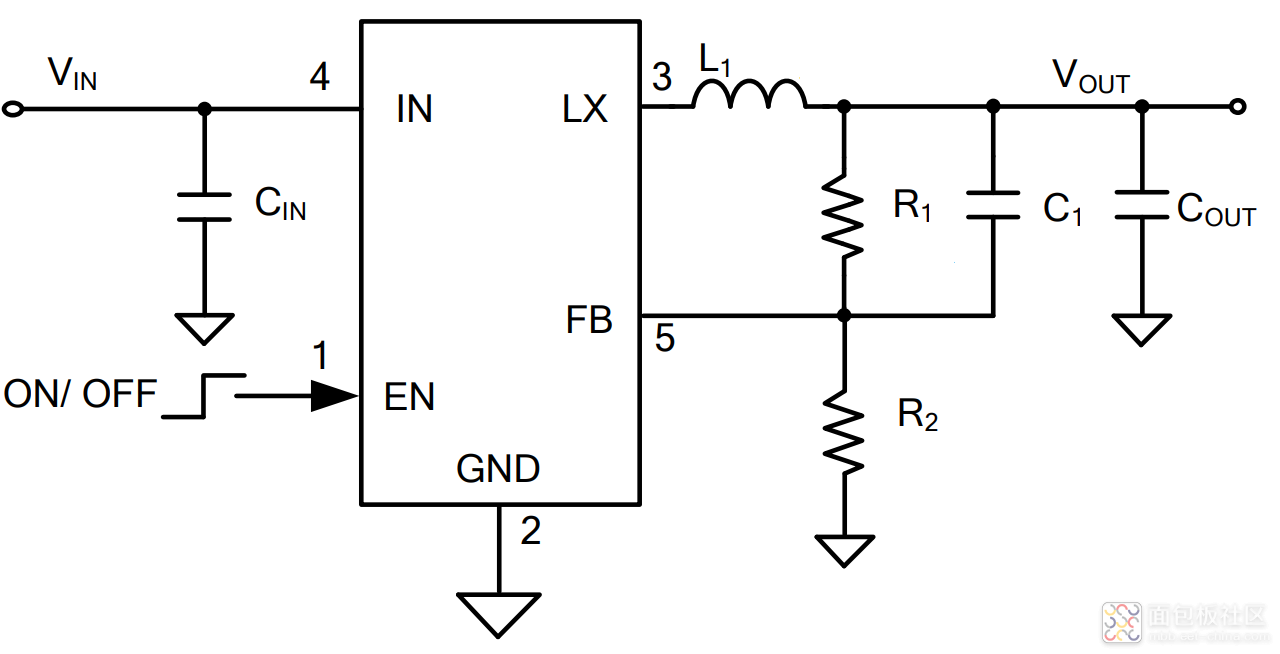

根据PCB走线，分析了各个引脚，这颗DCDC芯片的引脚定义如下。这个SOT23-5的封装，很多厂家都有pin2pin的物料。

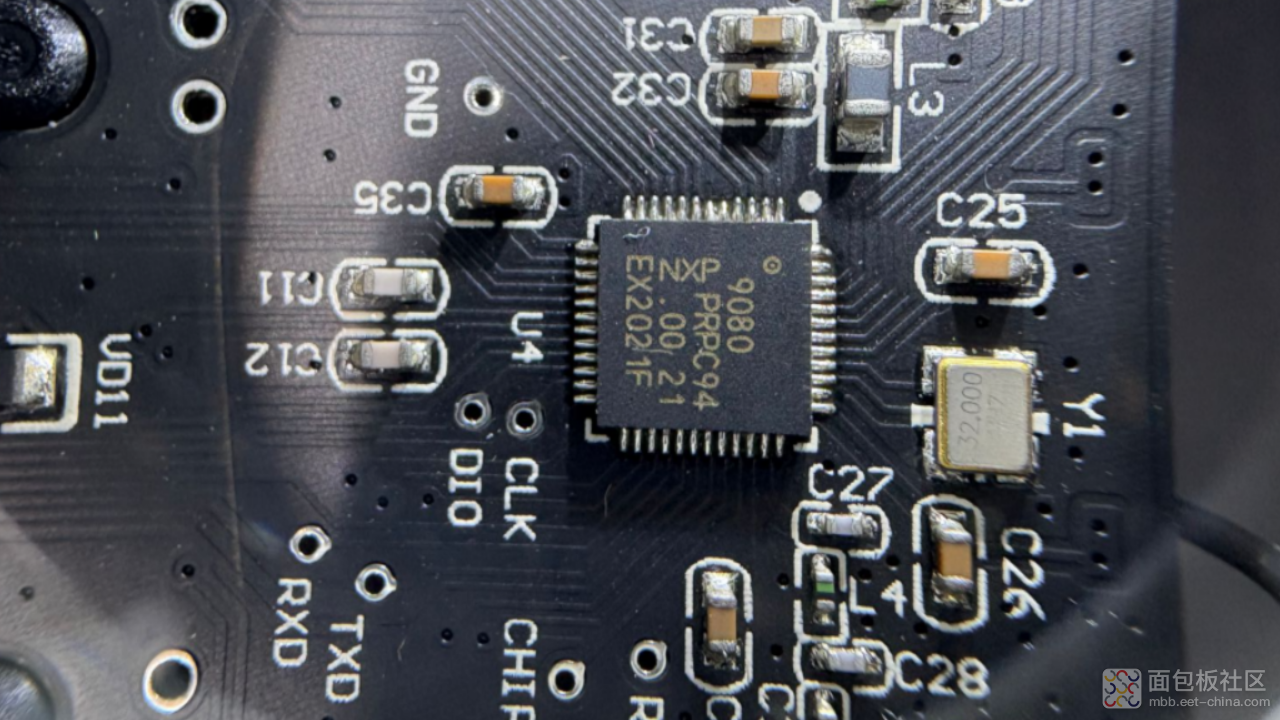

主控采用了NXP的9080低功耗蓝牙芯片，从芯片丝印上可以看出是2020年第21周F版本的芯片。内部集成了32-bit ARM Cortex-M4F核心和低功耗蓝牙V5.0。

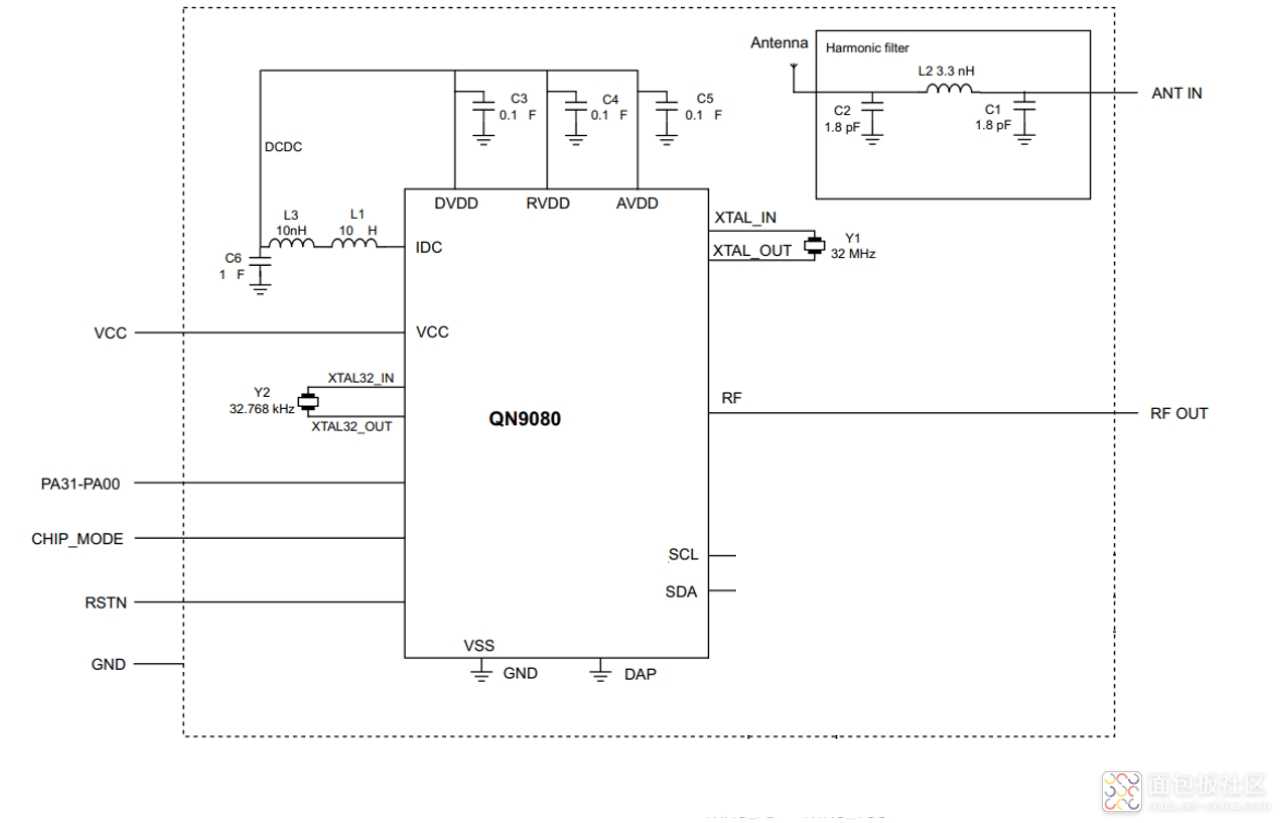

从典型电路图中可以看出，这颗BLE芯片采用了单电源供电，极大的简化另外外围电路设计。外挂32MHz晶振。

至此拆解完毕，记得给键盘侠点赞啊。哈哈哈哈哈哈。
