最近测试了几个勉强算入门的高速信号眼图测试，心里一直痒痒不已。是否可以也在仿真中搞出来这种效果，如果那样那不是上天了么！
带着莫名的冲动，就开始干了。仿真中生成眼图对于仿真入门的同学来说不是一个麻烦的事情，但是这个MASK(罩子)怎么搞出来，软件没有带，带了也不全，好多罩子用哪个。没有罩子总感觉缺了点什么吧！

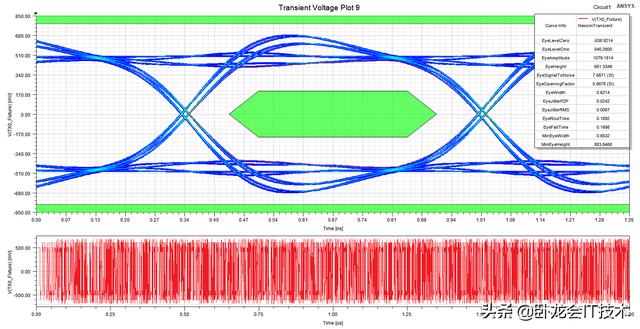

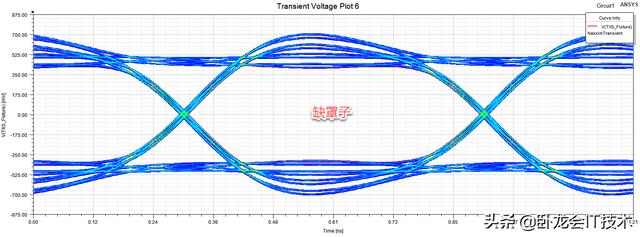

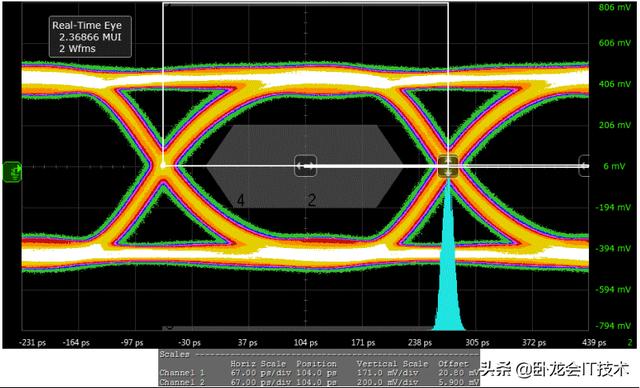

看看下图，没罩子的感觉就是空荡荡的。是否通过了，不直观，需要调出测量工具来进行测量。繁琐而且对于新手有点考验，需要转换成标准中判定指标。

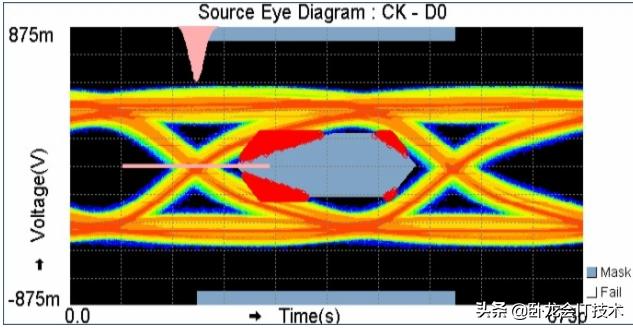

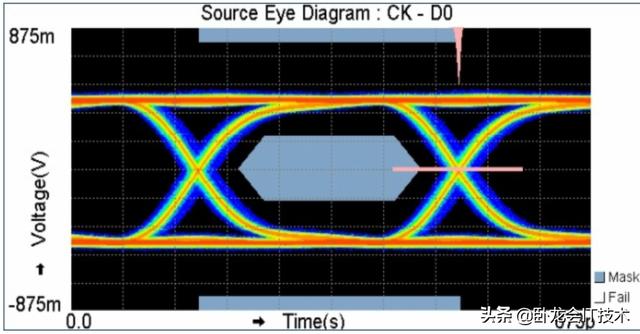

下图不是罩子不合适被压出血了，是自身不标准畸形太小还要上罩子，这就尴尬了吧！
|| 正文罩子标准罩子的标准，无规矩不成方圆吗。总有业界ABC之类排名靠前的大佬定标准，我等土鳖就按照这个来吧！至于你觉得这个还有欠缺，我觉得我更好更美，那就先过了这个再说。

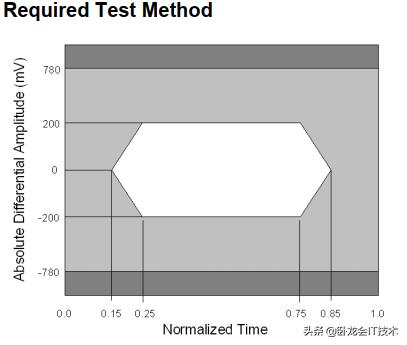

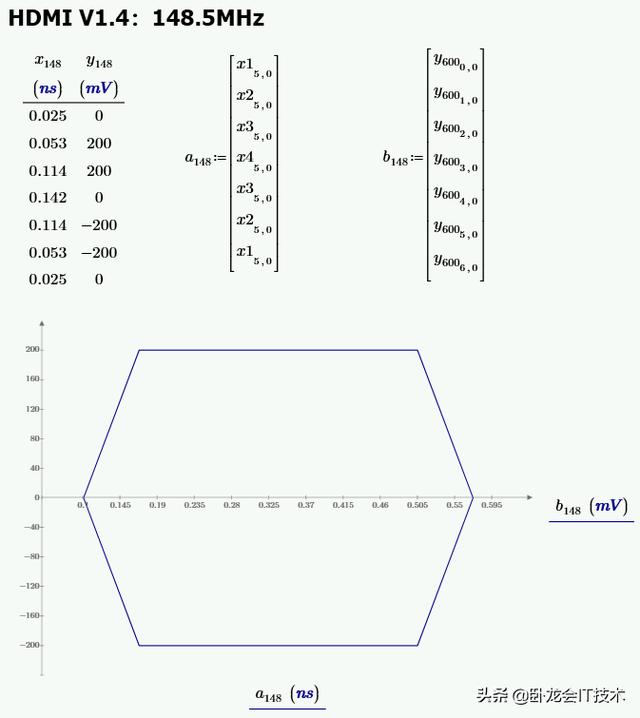

HDMI_CTS_V1.4A中Source端罩子标准，一帮老色鬼制定的，还好范围放的比较宽。太大太小、太圆太扁都会挂了的。其他USB、ethernet等等也根据个人喜好及相应群体，制定了自己的罩子。

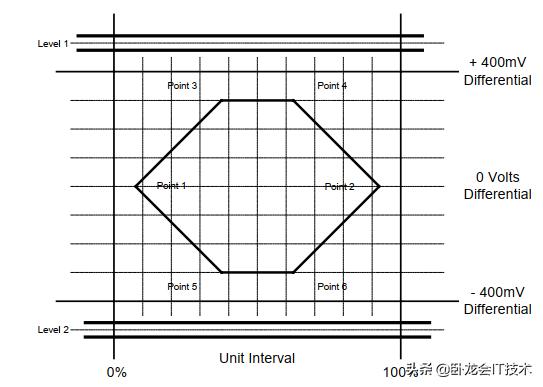

USB 2.0协会大佬们，根据各个位置及连接和产品类型有几个罩子，不要套错了。
设计罩子好了，我们这次就做个HDMI V1.4A最常见的1080P、4K@30的罩子来套套。在那个软件里做，就不说了，否则有广告嫌疑，其实关注我看的多了自然而然就知道用那个软件了。

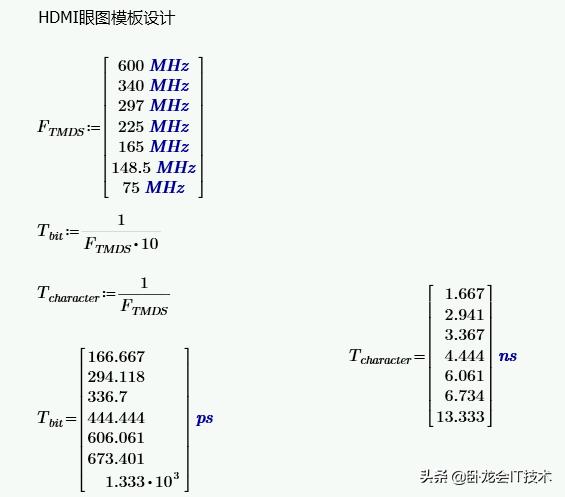

求出各个速率等级的Tbit，在这里可以等于UI，严格来说这种计算不合适，因为没有考虑色深其他等级，目前的都是8bit(24bit)。

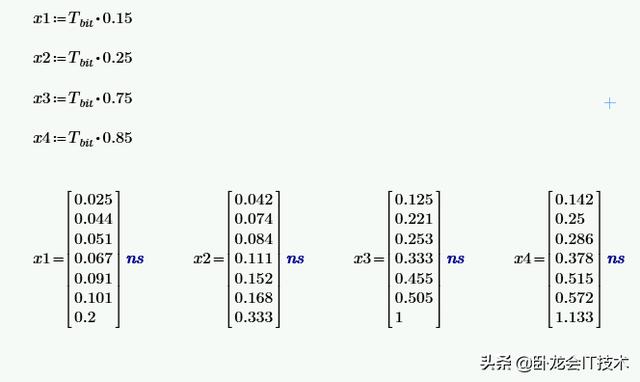

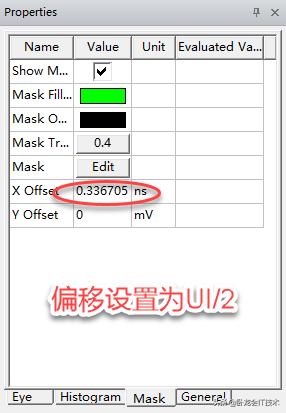

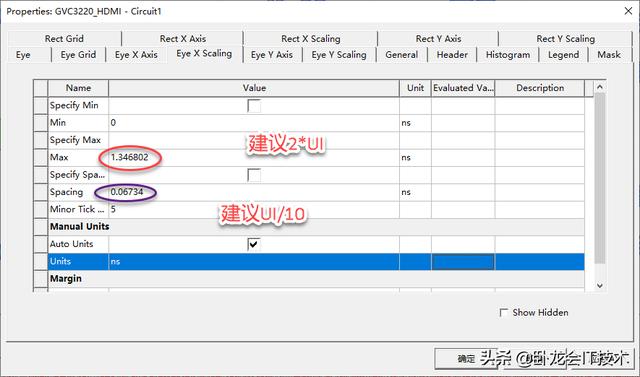

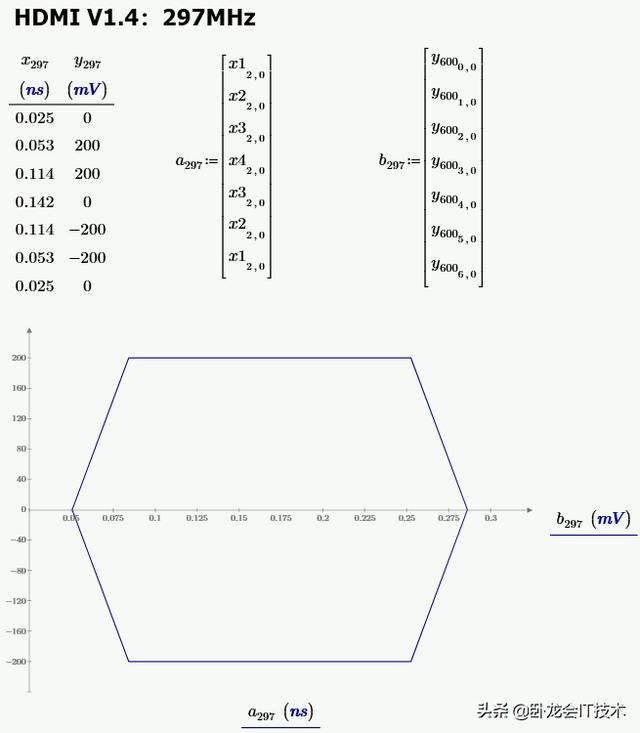

求出各个速率等级对应的罩子X轴时间上点，至于为什么单位选ns不是ps，与这个软件有点关系。
加工罩子

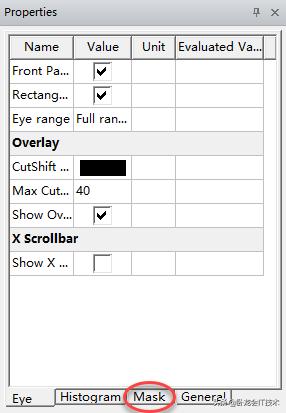

找到做罩子的地方

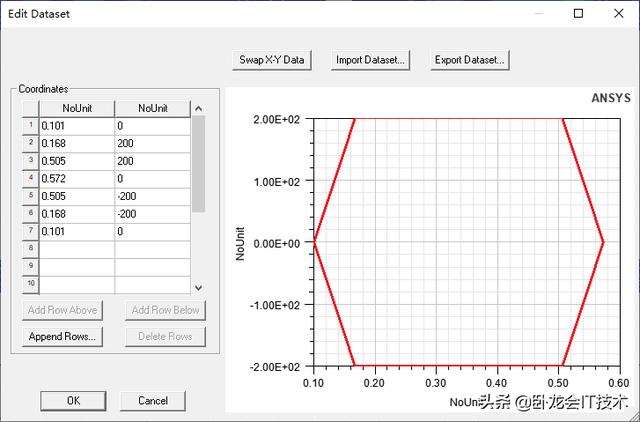

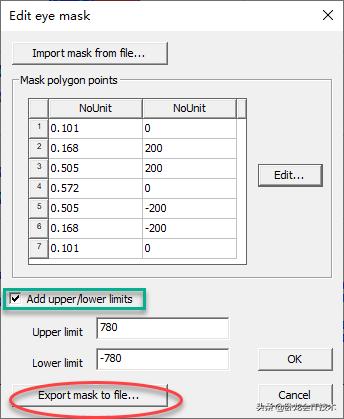

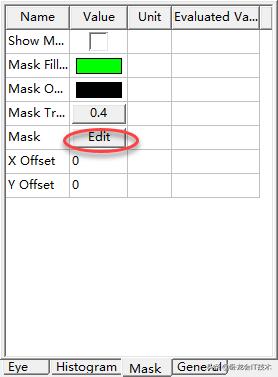

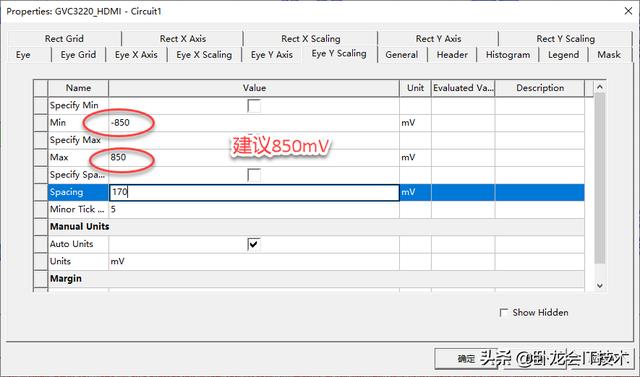

编辑罩子

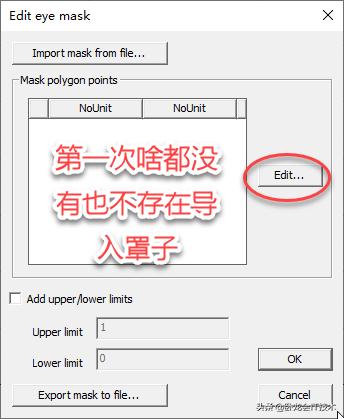

填完后点击OK
设计完成后导出保存在自己相应的目录中，后续可以直接使用了。

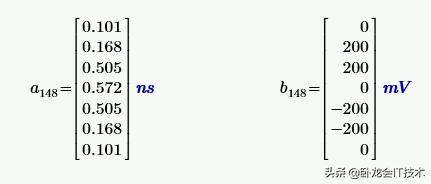

A．1080P@60HZ，8bit(24bit)
1080P的眼图模板就参考上边直接建立

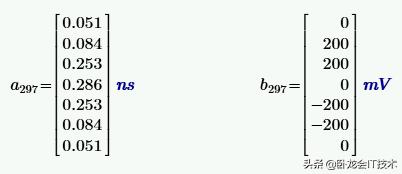

B. 4K@30HZ,8bit(24bit)
4K@30HZ把X轴数据改下就好，具体的值参考上图。

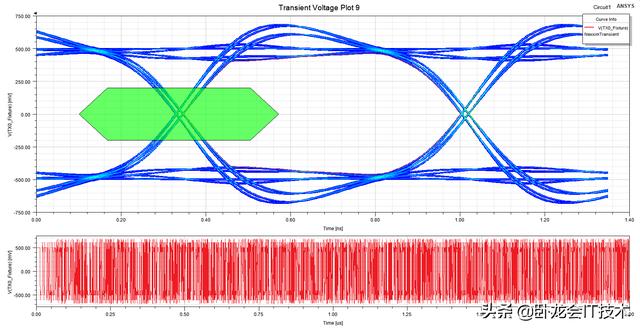

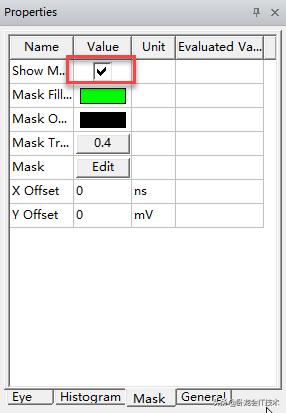

戴上罩子
其实这个也是一个技术活，否则就惨不忍睹了。

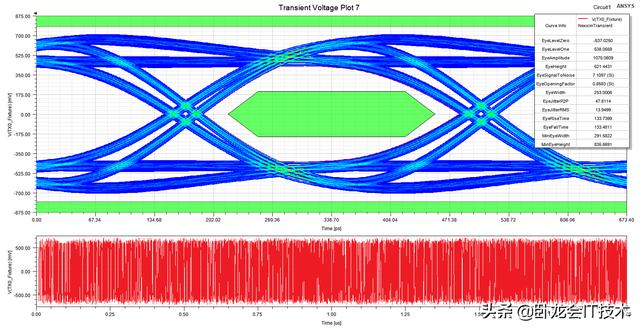

带歪了吧，还需要经过一系列操作来扶正。
是否很有成就感，其实戴个罩子说真的也不容易。
|| 总结仿真工具用了一段时间了，一直没有弄这部分。眼图生成了，只能看客观测量数据再和模板对比。自从有了这个，判断起来直观多了。真的是事半功倍！
升职加薪装逼就靠这个了！
