TL431设计的电路恒流源

2020-7-31 17:29:48 显示全部楼层
来源:芯片哥 今日头条

1,TL431作为电压基准源,被工程师广泛应用,尤其在AC-DC电源电路中,用在稳定调节电压的输出
TL431典型应用电路图

显然通过调节R1与R2电阻阻值的关系,就能方便的得到工程师想要的输出结果;
2,设计要点:
  • 输入电压V+必须要大于电压基准源电压2.5V和Vout,才能满足正常的工作条件;否则会由于R引脚的电压大于K引脚的电压,内部二极管导通而使输出电压小于2.5V,失去电路效果;

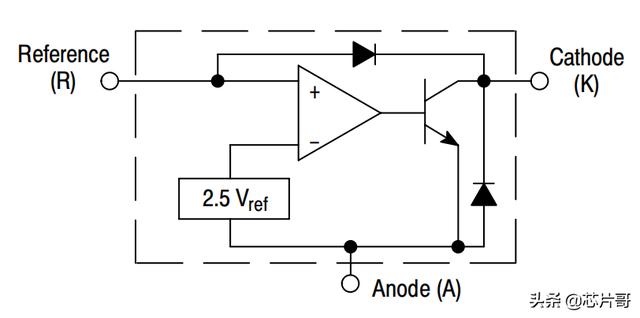

TL431内部框图

  • 输出电压最大取值为36V,也就是TL431不能简单的被认为通过调节R1与R2两个电阻的阻值就能得到任意的输出电压;
  • 工作电流范围为1mA~100mA,此电流直接决定电源输入端V+的限流电阻阻值选取;
  • 反馈调节电阻R1与电阻R2的阻值应在电路设计的合理范围内尽量选取更大的阻值,主要是为了减小电阻电流的消耗,输出Vout才能得到更大的工作电流
其他典型应用电路图
TL431恒流源电路

此电路利用TL431的电压基准源特性,设计一个恒流源电路,恒流源电流I=Vref/Rs,只与这两个参数有关,易于控制;
关于电压基准源电路的设计要点,小伙伴们是否现在都掌握了呢?
