今天给大家分享的是BC547三极管，主要是以下9个方面：

• 1、什么是 BC547三极管？

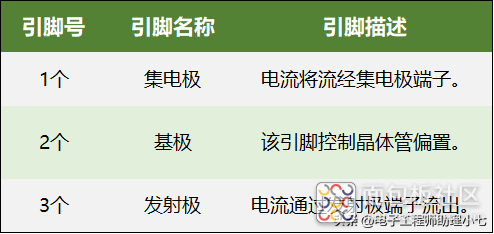

• 2、BC547三极管引脚说明

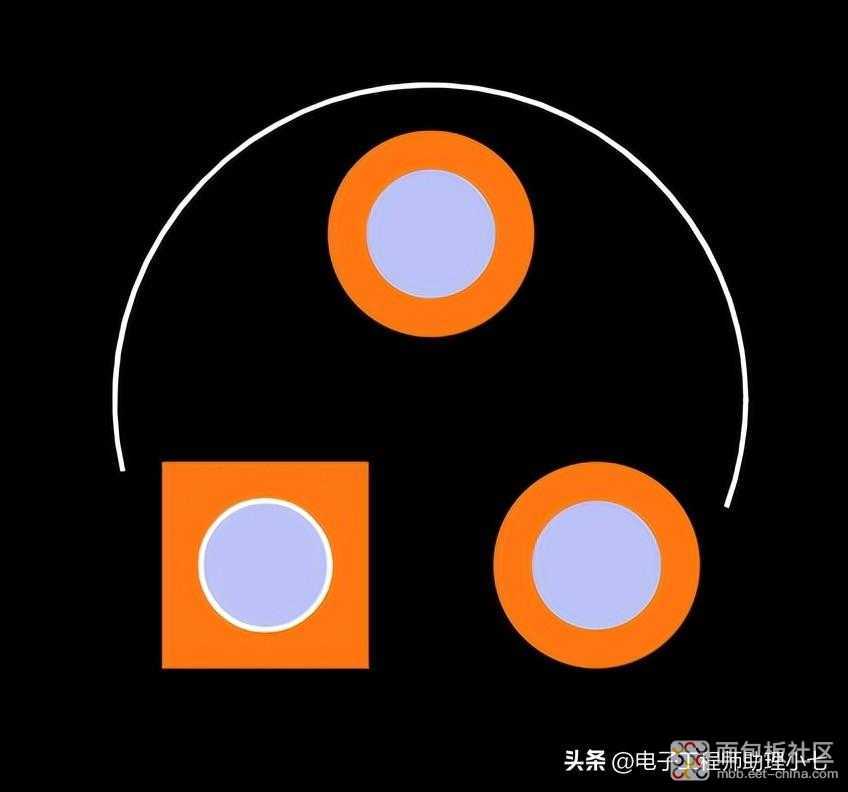

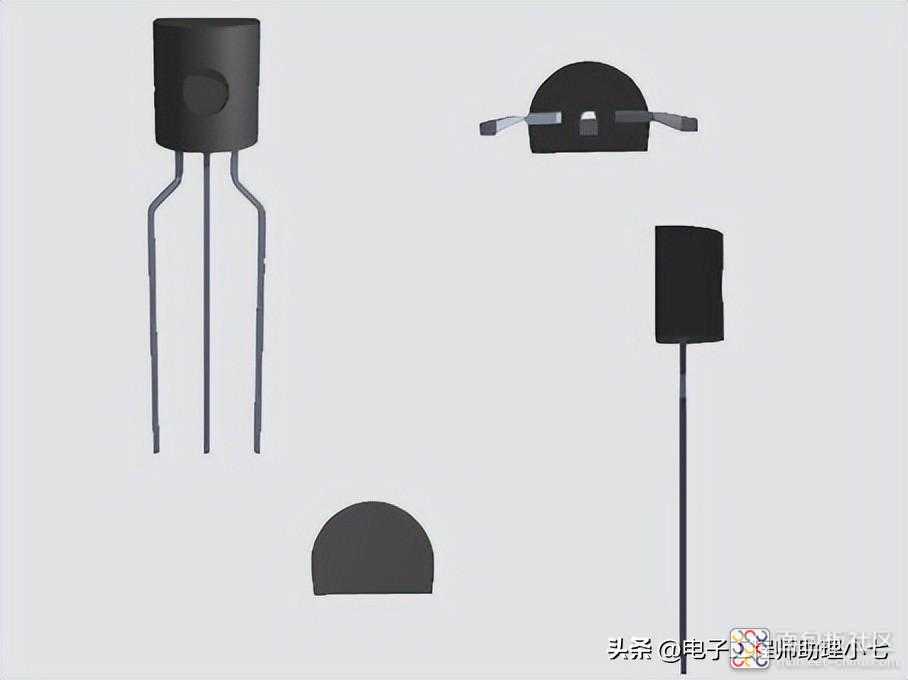

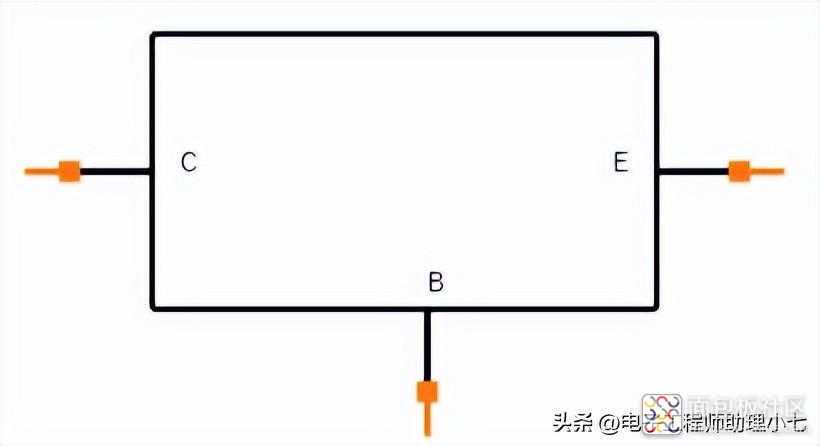

• 3、BC547三极管 CAD模型

• 4、BC547三极管参数特性

• 5、BC547三极管工作原理

• 6、BC547三极管工作状态

• 7、BC547三极管应用电路

• 8、BC547三极管能用什么替换

• 9、BC547三极管常见应用

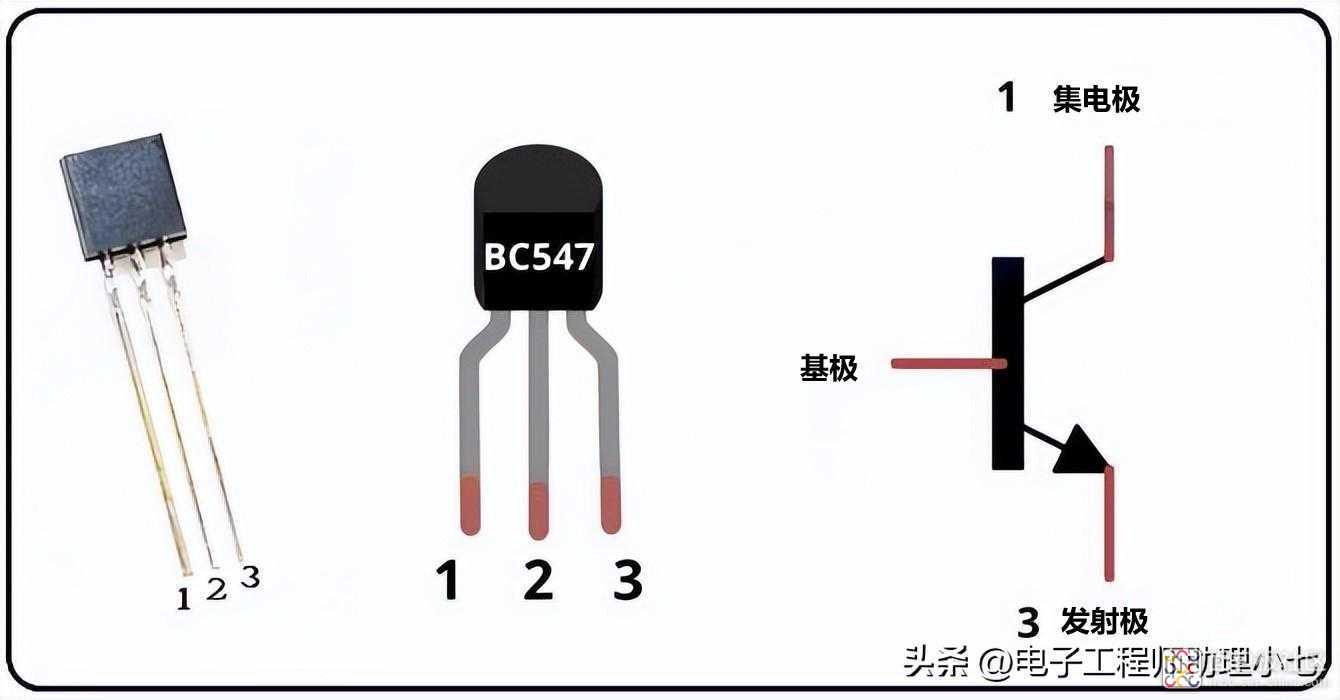

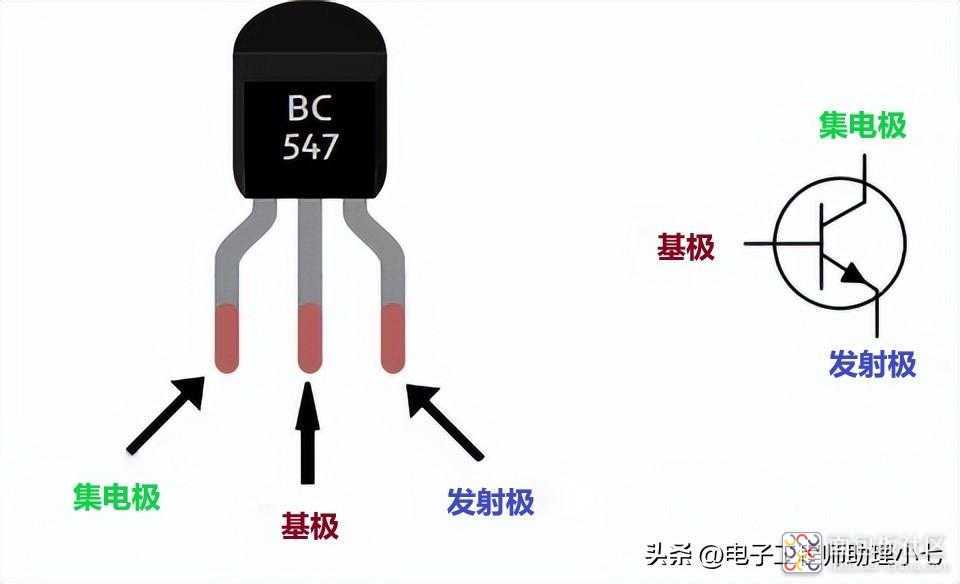

BC547 是一款NPN双极结型晶体管 (BJT)。由三个端子组成，发射极 (E)、集电极 (C) 和基极 (B)。如果将少量电流施加到该晶体管的基极端子，则它可以控制集电极和发射极端子的大量电流。

该晶体管通常用于放大电流以及开关用途，BC547晶体管的最大增益电流为800。

• 晶体管类型： NPN

• 直流电流增益 (hFE) = 800

• 连续集电极电流 (Ic) = 100mA

• 发射极-基极电压 (V BE ) = 6V

• 基极电流 (I B ) = 5mA 最大值

• 过渡频率 = 300MHz

• 功耗 = 625mW

• 封装类型：TO-92

• 最高储存和工作温度：-65 至 +150 ℃

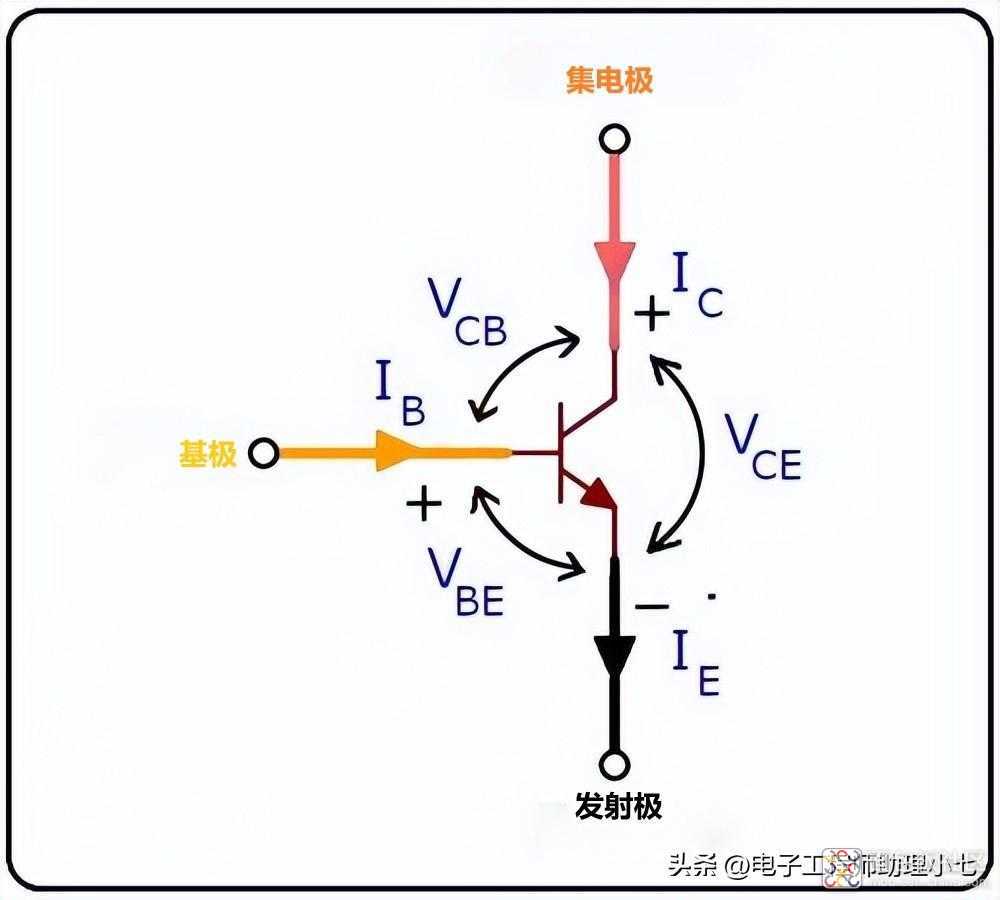

当在基极端子施加输入电压时，一定量的电流开始从基极端子流向发射极端子并控制集电极端子处的电流。基极端子和发射极端子之间的电压 (V BE ) 在发射极端子处为负，在基极端子处为正，用于其 NPN 结构。集电极和基极之间的电压 (V CB ) 在基极为负，在集电极端子为正，集电极和发射极之间的电压 (V CE ) 在发射极为负，在集电极端子为正。

BC547 三极管端子电压极性

当在基极端子施加输入电压时，一定量的电流开始从基极端子流向发射极端子并控制集电极端子处的电流。基极端子和发射极端子之间的电压 (V BE ) 在发射极端子处为负，在基极端子处为正，用于其 NPN 结构。集电极和基极之间的电压 (V CB ) 在基极为负，在集电极端子为正，集电极和发射极之间的电压 (V CE ) 在发射极为负，在集电极端子为正。

BC547 的工作状态或操作模式：与所有其他晶体管一样，BC547 晶体管在三个区域工作：

• 放大区域。

• 饱和区。

• 截止区域

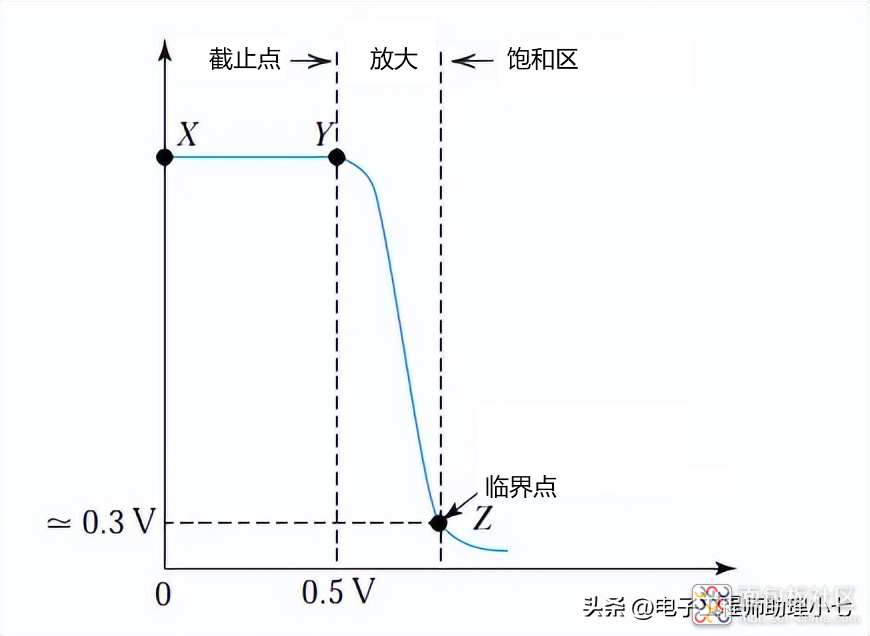

下面为BC547三极管的3个工作区域：

放大区位于截止区和饱和区之间。在有源区，晶体管发射结正向偏置，集电极结反向偏置。在有源区，集电极电流是基极电流的β倍，即

• I C = 集电极电流

• β = 电流放大系数

• I B = 基极电流


所以集电极电流的增加与基极电流成正比。

在这个区域，晶体管就像短路一样工作。该区域的集电极和发射极电流最大。在饱和区，发射结和集电极结都是正向偏置的。换句话说，晶体管作为闭合开关或承载最大电流的短路运行，这意味着：

IC=IE

• I C = 集电极电流

• I E = 发射极电流。


在此区域中，晶体管用作开路开关或开路。该区域的集电极、发射极和基极电流均为零。在截止区，发射结和集电极结都反向偏置。由于在截止区，集电极、发射极和基极电流为零，这给出

IC=IE=IB=0

• I C = 集电极电流

• I E = 发射极电流

• IB = 基极电流

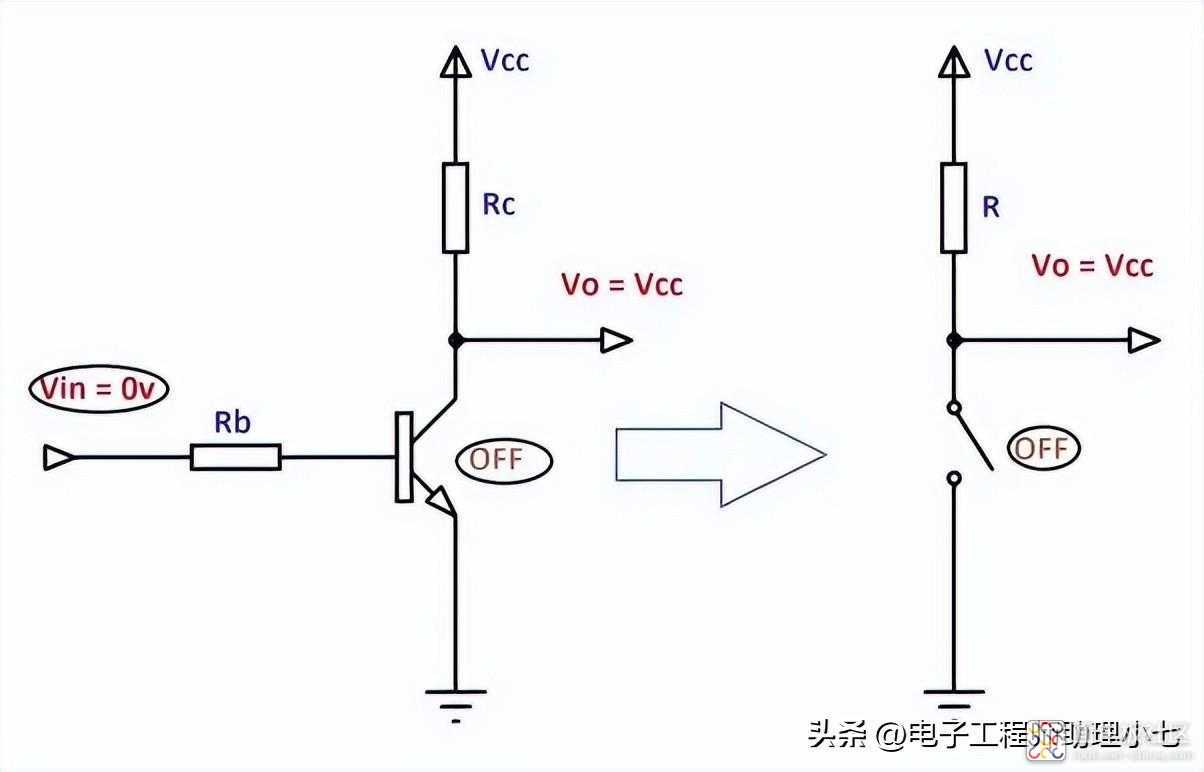

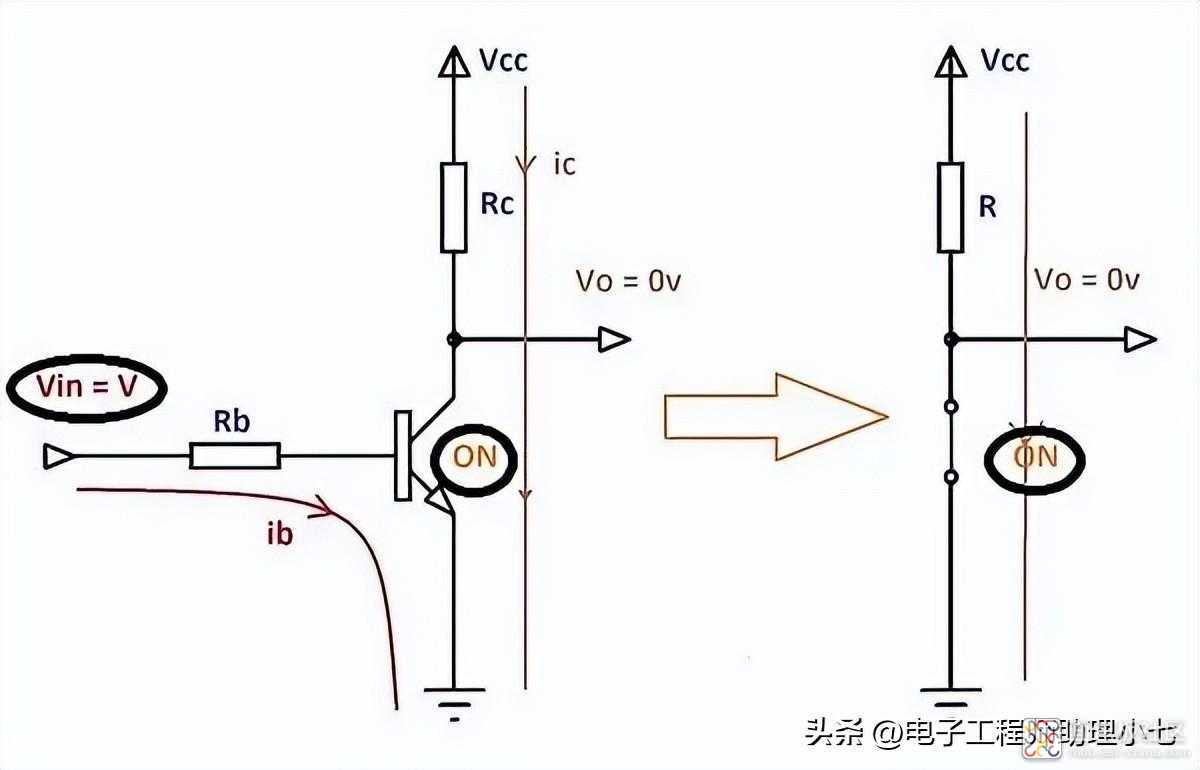

负责晶体管作为开关工作的区域是饱和区和截止区。当我们在晶体管的基极施加足够高的电流时，它会为集电极电流提供一条路径，使其通过基极流向发射极。

为了将晶体管用作开关，必须用足够的基极电流将其驱动到饱和区。晶体管在饱和区下作为闭合开关工作。

一旦晶体管基极上的正信号（以电压和电流的形式）被移除，集电极和发射极之间的电流就会变为零，并且晶体管在截止区域下表现得像一个开路开关。

这只是意味着如果我们在集电极和发射极之间而不是在基极之间施加信号（电压/电流），晶体管将无法工作，但是基极上的一个小信号就足以让它工作了。

现在我们将看到晶体管如何作为开关工作。当正信号 (+) 出现在其基极上时，它将为集电极电流提供一条路径，使其从基极流向发射极，这就是它的工作原理。只是在具有基极条件的同时旁路了收集器存在的信号。

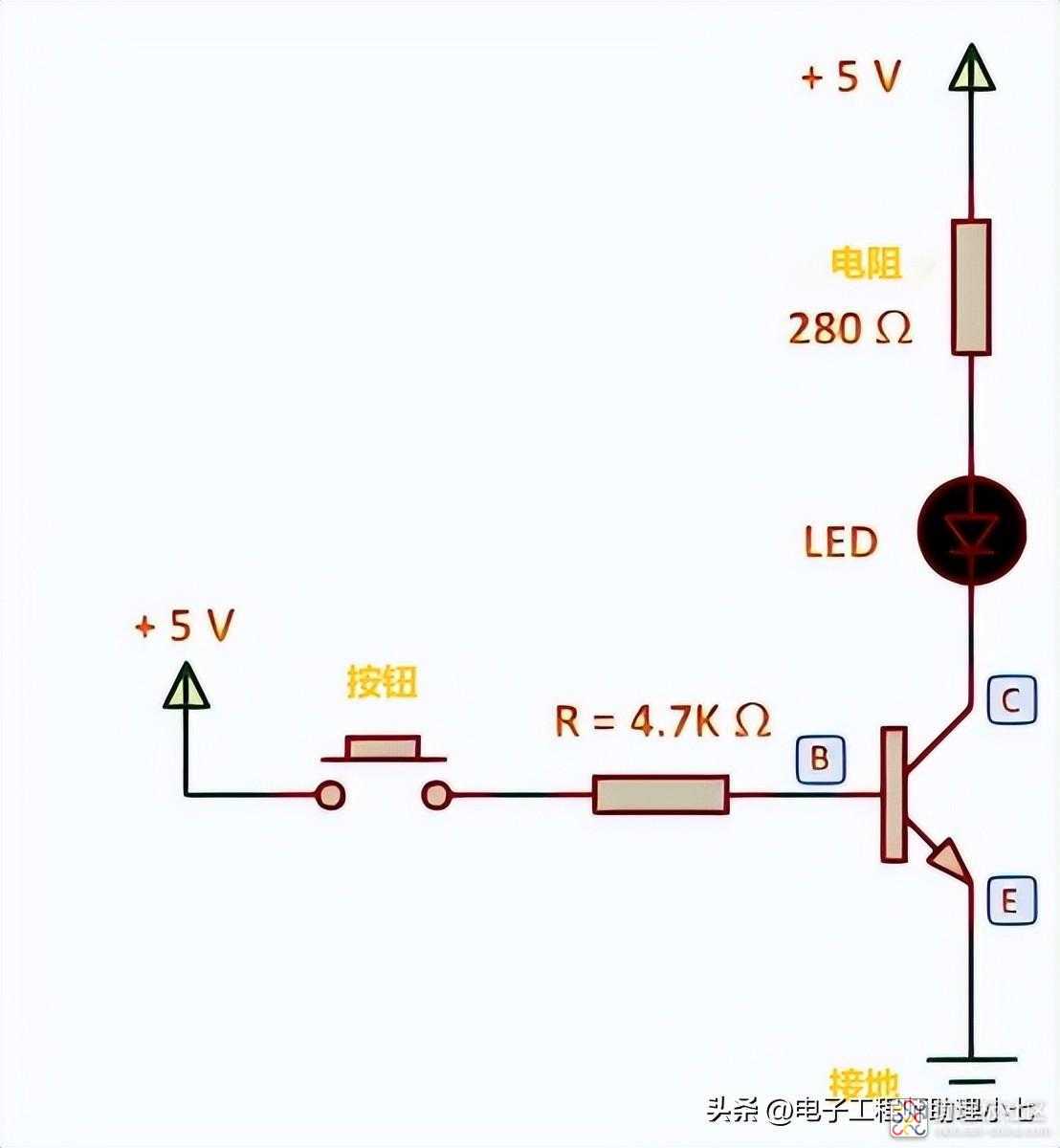

一旦我们按下按钮，BJT 的基极就会接收到一个信号（以电压和电流的形式），这反过来又允许电流从集电极传递到发射极。电流可以以这种方式流过电路（电子以与电流相反的方向流动）：

电源 (+5V) → 电阻 280 W → LED → 集电极-基极-发射极 → 接地

这仅仅意味着如果我们在集电极和发射极之间而不是在基极上施加信号（电压/电流），晶体管将无法工作，但是一个小的基本信号就足以让它运行了。

按下此处的按钮将点亮 LED，因为现在电路从电源到地完成了。

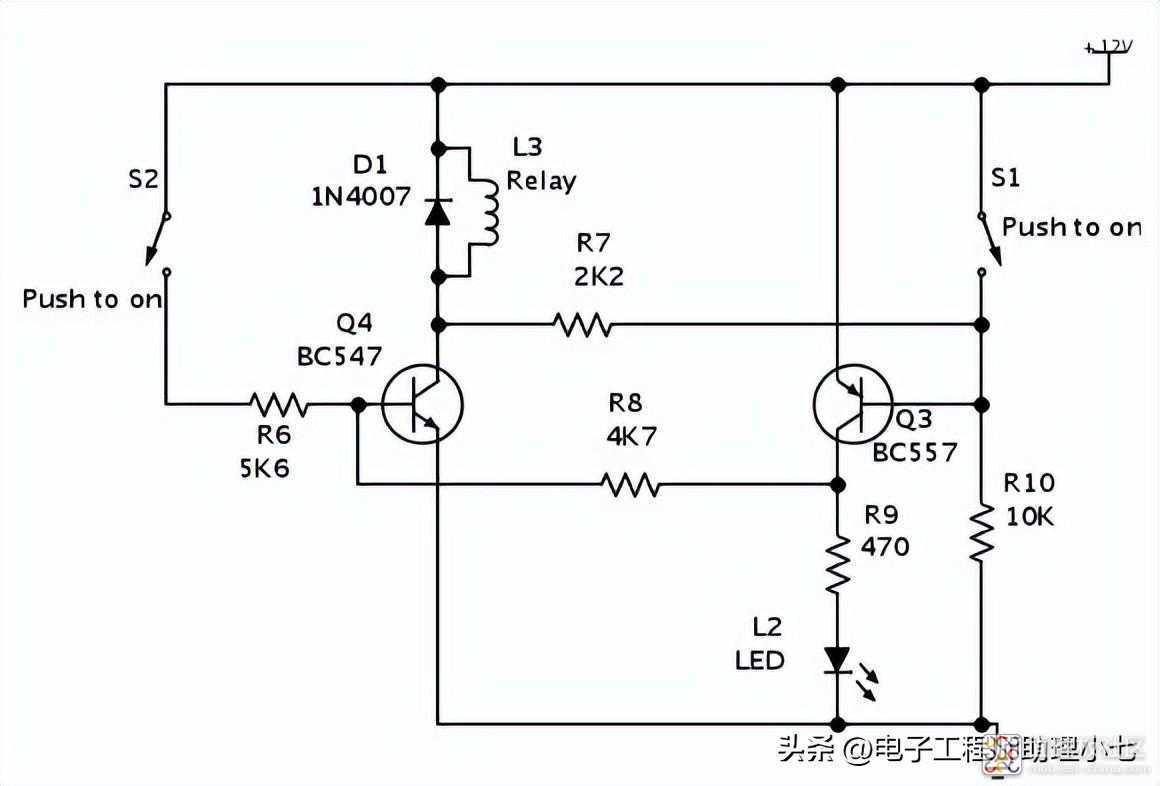

使用三极管BC547的ON/OFF触摸开关如下图所示。一旦给电路供电，电路就被激活。一旦为电路供电，继电器就会关闭模式。这样，Q3三极管的基极在整个R7电阻的作用下处于高电平，以保持截止状态。

当 S2 开关打开时，Q4 晶体管将开始导通，继电器“L3”可以锁存。Q3 三极管的基极端子将被拉低，然后 L2 LED 将闪烁以指示电源打开。Q4晶体管导通是因为晶体管Q3的集电极端电压使用R8电阻

当开关S1被按下片刻时，三极管Q3的基极将被拉高，然后L2将关闭，因为Q4晶体管的基极通过R8电阻被下拉，因此继电器L3将被关闭。

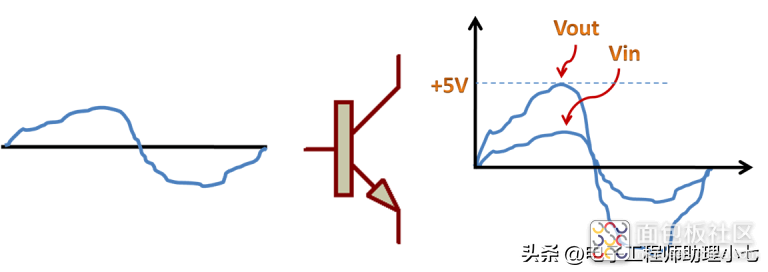

通常人们认为放大器可以将任何信号放大到任何电平，但在实际应用中并不是这样的，要记住以下3点

• 晶体管不能放大电源电压 Vc

• 晶体管只能以施加的 Vcc 电压的最大幅度放大存在于其基极的电压信号

• 这也与旁路具有相同波形但具有更高幅度（电压）的信号相同

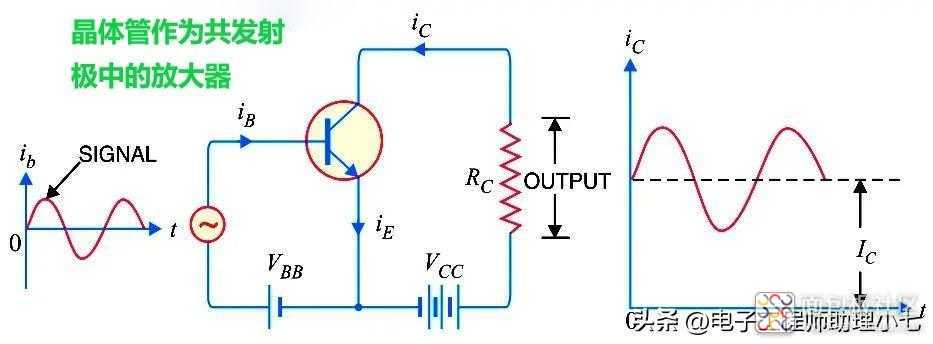

晶体管通过增加施加在其基极上的微弱信号的强度来充当放大器。晶体管在有源区或线性区用作放大器。下图显示了如何使用晶体管作为发射极放大器。

在这个区域，随着基极电流的增加，集电极电流也按公式按比例增加：

• I C = 集电极电流

• β = 电流放大系数

• I B = 基极电流


因此，小输入信号会产生大输出，这意味着晶体管用作放大器。

BC547的互补型号是PNP BC557、BC558。

你可以用 BC548、BC549、2N2222、2N3904、2N4401、BC337 替换 bc547。一些晶体管的引脚配置与 BC547 不同，因此在更换电路之前检查引脚配置。

BC547 的 SMD 可用作 BC847、BC847W、BC850 和 BC850W。

• 电流放大

• 音频放大器

• 开关负载 < 100mA

• 晶体管达林顿对

• LED驱动器、继电器驱动器等驱动器。

• 放大器，如音频、信号等。

• 达林顿对

• 快速切换

• PWM（脉冲宽度调制）

• 报警电路

• LED闪光灯电路

• 水位指示器

• 基于传感器的电路

• 音频前置放大器电路

• 射频电路

• 触摸开关电路

• 热敏电路

• 湿敏报警器

• 锁存电路

• 路灯电路

• 基于单通道的继电器驱动器

• 音量指示
