产品品牌：永嘉微电/VINKA
产品型号：VK3601

封装形式：SOT23-6


概述

[url=]VK3601[/url]具有1个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较 高的集成度，仅需极少的外部组件便可实现触摸按键的检测。
提供了1路直接输出功能。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可 减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。
此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+IO 输出的应用提供了一种简单而又有效的实现方法。LJQ1374



特点

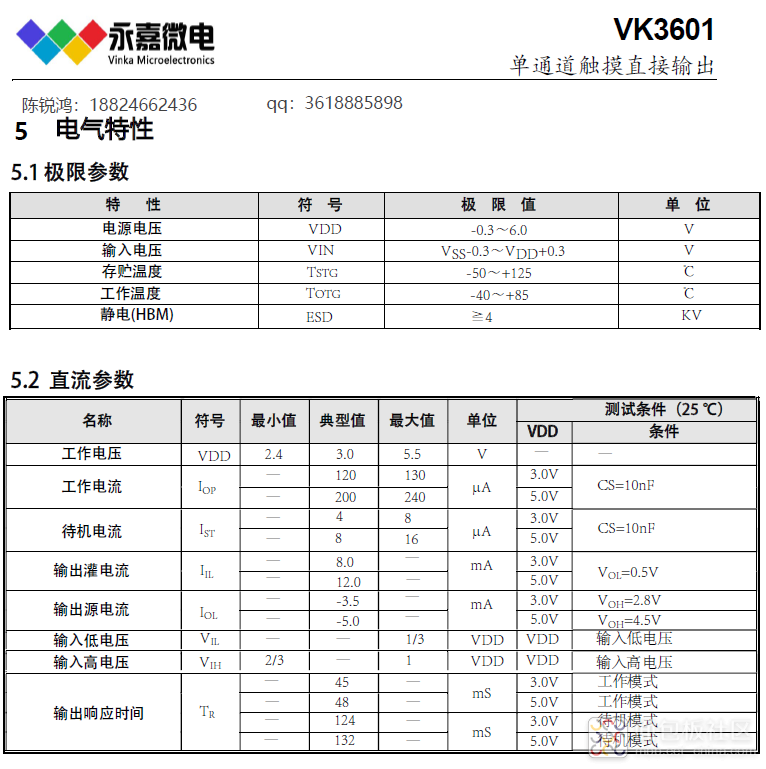

[url=]•[/url]工作电压2.4-5.5V

• 待机电流4uA/3.0V，8uA/5V

• 上电复位功能（POR）

• 低压复位功能（LVR）

• 触摸输出响应时间 工作模式 48mS ，待机模式160mS

• CMOS输出，可通过AHLB脚选择低电平有效还是高电平有效

• 无触摸4S进入待机模式

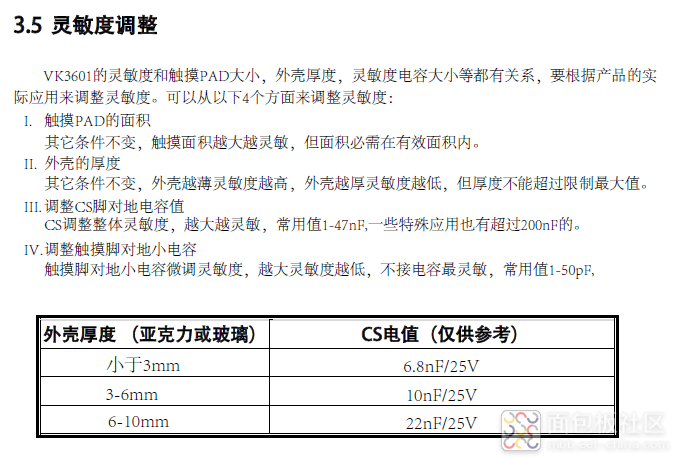

• CS脚接对地电容调节灵敏度(1-47nF）

• 各触摸通道单独接对地小电容微调灵敏度（0-50pF）

• 上电0.25S内为稳定时间，禁止触摸

• 上电后4S内自校准周期为64mS，4S无触摸后自校准周期为1S

• 封装

SOT23-6(3mmx 3mm PP=0.95mm)




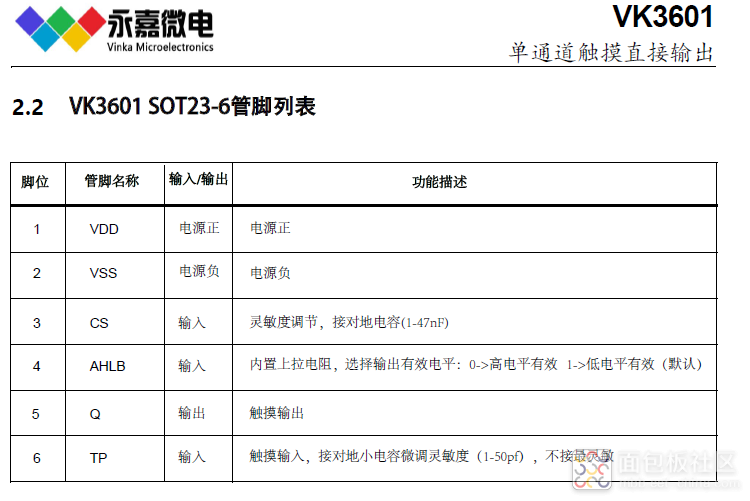

4bfc1f21883aaa7eb53ac402b96a91c.png e4426575e7a8ee92e208a94515dd71c.png

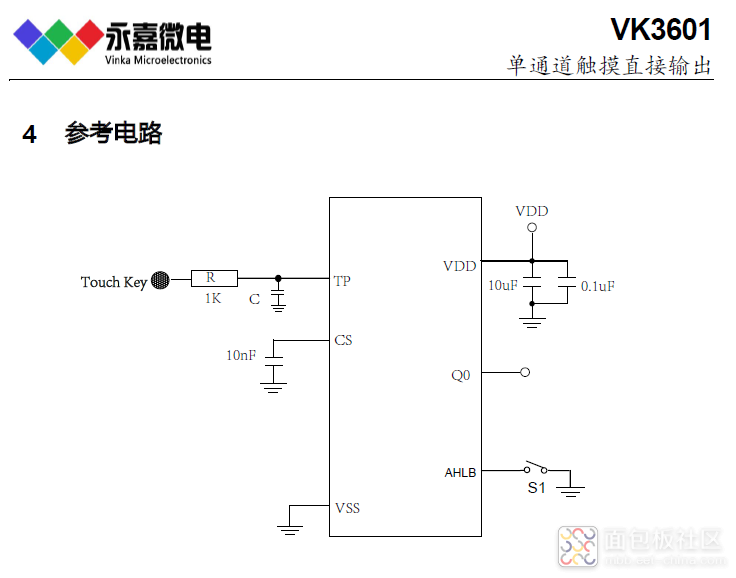

VK3601参考原理图.pdf (91.14 KB, 下载次数: 0)
