第二代彩色电子纸问世,动图了解电子纸的原理!

2021-1-19 14:51:03 显示全部楼层
日前,据外媒goodereader报道,E INK 研发出第二代ACEP,即先进彩色电子纸,技术代号 E INK Gallery 4100。消息人士称,这项技术可能会在2021年完善,首批商业产品预计会在 2022 年面世。

据悉,第一代ACEP于三年前发布,主要面向市场是数字标牌应用,而第二代彩色电子纸将应用于电子阅读器等设备。

类似普通的电子纸,ACEP 维持了超低功耗和类似纸张的可读性,能显示 32,000 种颜色,根据屏幕大小其分辨率能达到 200 到 300 PPI。ACEP 2 不使用滤色阵列,其彩色层将吸附在电子油墨薄膜上以最小化重量和厚度,增强透明度。它能显示超过 4 万种不同颜色,页面刷新更快无重影。 (IT之家,solidot)

什么是电子纸?

所谓电子纸其实是墨水屏产品中衍生出的一个品类,英文名称 E-paper,采用电泳显示技术 (electrophoresis Display, EPD) 作为显示面板,其显示效果接近自然纸张效果,所以才被称之为「纸」。

墨水屏这个技术一向争议不小,可以说,它的缺陷非常多,刷新率低,像素密度不如常规屏幕,而且不全刷会有残影,全刷又会闪屏,并且价格还十分高昂。单从缺点来看,的确可以劝退一大波人。不过,墨水屏护眼和低功耗的优点,让他也赢得了一部分专注阅读的用户。毕竟,墨水屏的舒适感在目前而言,还是远胜于普通的 LCD 和 LED 屏幕的。

电子纸的原理:

既然我们都叫它电子纸了,那么顺其自然,用来显示内容的颗粒,我们就称为电子油墨了。

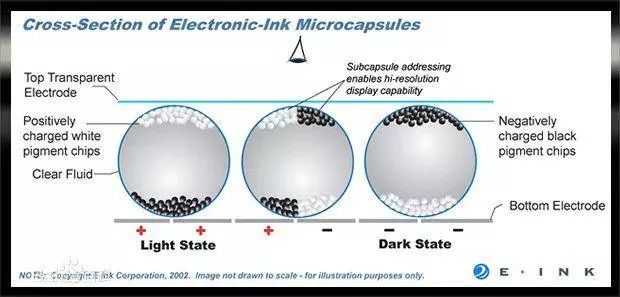

电子油墨由数百万个微胶囊(Microcapsules)所构成,微胶囊的大小约等同于人类头发的直径。每个微胶囊里含有电泳粒子──带负电荷的白色以及带正电荷的黑色粒子,悬浮于透明液体中。利用正负相吸的原理,当电场接通时,该区块对应的黑或白粒子会移动至微胶囊的顶端,使用者在该区块上,就能看见白色或黑色。电子纸有一个个小的单元,当我们设计了电路,能单独控制所有的单元后,就能利用它通过白色或者黑色显示不同的图案和文字了。

所以说,理论上电子书可以“印刷”到各种表面来实现不同的用途,这么说来,这东西真的有点像油墨了。

基于上面的原理,只要一旦这些小粒子的位置固定下来了,即使不通电了,也不会改变颜色了。由于电子纸的反光率很高,只要有外部光线的情况下,就能和普通纸张一样阅读,而不像LCD那样需要持续供电提供背光才能看到内容。这样的显示原理区别就造成了电子纸非常非常的省电。基本只有在刷新内容的时候才需要耗电,因此它非常适合长时间的静态显示的内容。那有人又说了我的Kindle带背光,那个其实不是背光,也是通过顶部照射产生的反射光线,因此也不会刺眼…具体可以参考下面这张图片。

如果电纸书的屏幕有了颜色

早前,E lnk元太科技发布了两项有关彩色电子纸的新技术,分别是印刷式彩色电子纸(Print-Color ePaper)和先进彩色电子纸(Advanced Color ePaper, ACeP)。

1. 印刷式彩色电子纸

印刷式彩色电子纸能在显示4096色的同时,做到更高的色彩还原度和更温和的显示效果。它的显示原理和传统的黑白墨水屏几乎相同,都是依靠黑白电子墨水胶囊的移动排列,只是在胶囊上方放置了一层彩色滤光片。也就是说,它能做到现有黑白墨水屏具备的功能,包括刷新率。适合用在电子书阅读器。




2. 先进彩色电子纸显示屏 (Advanced Color ePaper, ACeP)

2016年,E Ink发表了多色电子墨水系统,称为先进彩色电子纸显示器(Advanced Color ePaper, ACeP )。ACeP 彩色电子纸透过带色的粒子,实现了全色域显示效果,不需要彩色滤光片;可在微胶囊(Microcapsule)或微杯(Microcup )架构下执行。ACeP 与双色或三色电子纸一样拥有优异的低耗电、类纸视觉、阳光下可视等特性。

三色电子墨水原理 GIF_Cup_SC1.gif 先进彩色电子纸原理 GIF_ACeP_SC2.gif

先进彩色电子纸显示屏(Advanced Color ePaper, ACeP )是一种高质量、全反射式的彩色电子纸显示屏,透过带色的粒子,实现了包含八种原色的全色域显示效果。ACeP 显示屏利用TFT背板施加的电压,加以控制电泳液体中粒子的跑动来达成色彩,可在微胶囊(Microcapsule)或微杯(Microcup )架构下执行。ACeP 丰富的色彩来自于每颗带色粒子的移动,不需要彩色滤光片,解决了光衰减的现象。故ACeP 能在环境光下拥有优异的可视性、及低耗电特性。

ACeP第一代目标市场为电子看板的应用。


以上是一代ACeP技术,二代技术的细节还暂未有详细资料。

资料:
元太科技官网
WHY 选《WHY 选:有哪些值得入手的电子纸?》
汤团星《永远写不完的笔记本-米家生态链墨案W7电子纸》
专门网《高刷新率、高分辨率的彩色电子纸来了,彩色的Kindle还远吗?》


您需要登录后才可以评论 登录 | 立即注册

最新评论

楼层直达:

丸子~

  • 118 主题
  • 318 帖子
  • 1654 积分
  • 身份:版主
  • E币:1703
丸子~ 2021-1-19 15:59:40 显示全部楼层
这个使用寿命怎么样啊

点评

之前看有报道说是2-3年左右,但是这个应该和使用频率有关。我的电子书阅读器放了5年了 可以正常使用的  详情 回复 发表于 2021-1-19 17:45

KA_IX

  • 2274 主题
  • 2323 帖子
  • 4917 积分
  • 身份:LV5 资深技术员
  • 论坛新秀 灌水之王 突出贡献
  • E币:1234
KA_IX 2021-1-19 17:45:12 显示全部楼层
丸子~ 发表于 2021-1-19 15:59
这个使用寿命怎么样啊

之前看有报道说是2-3年左右,但是这个应该和使用频率有关。我的电子书阅读器放了5年了 可以正常使用的
