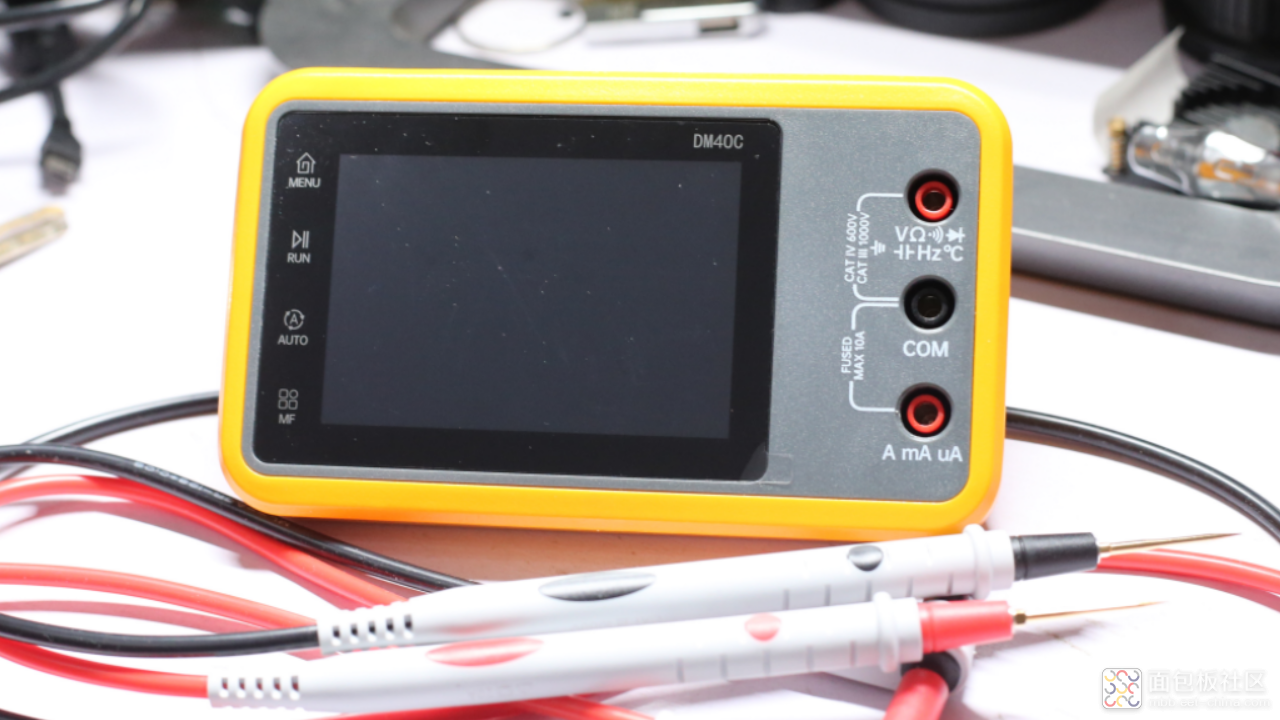

很多万用表都是竖着的,而我今天要拆解的这款是横着的,并且没有转盘,它是全触摸的,是一块三合一的表,包括万用表、示波器、信号发生器,是不是很有新意,那就拆下去,看看内部到底有什么。

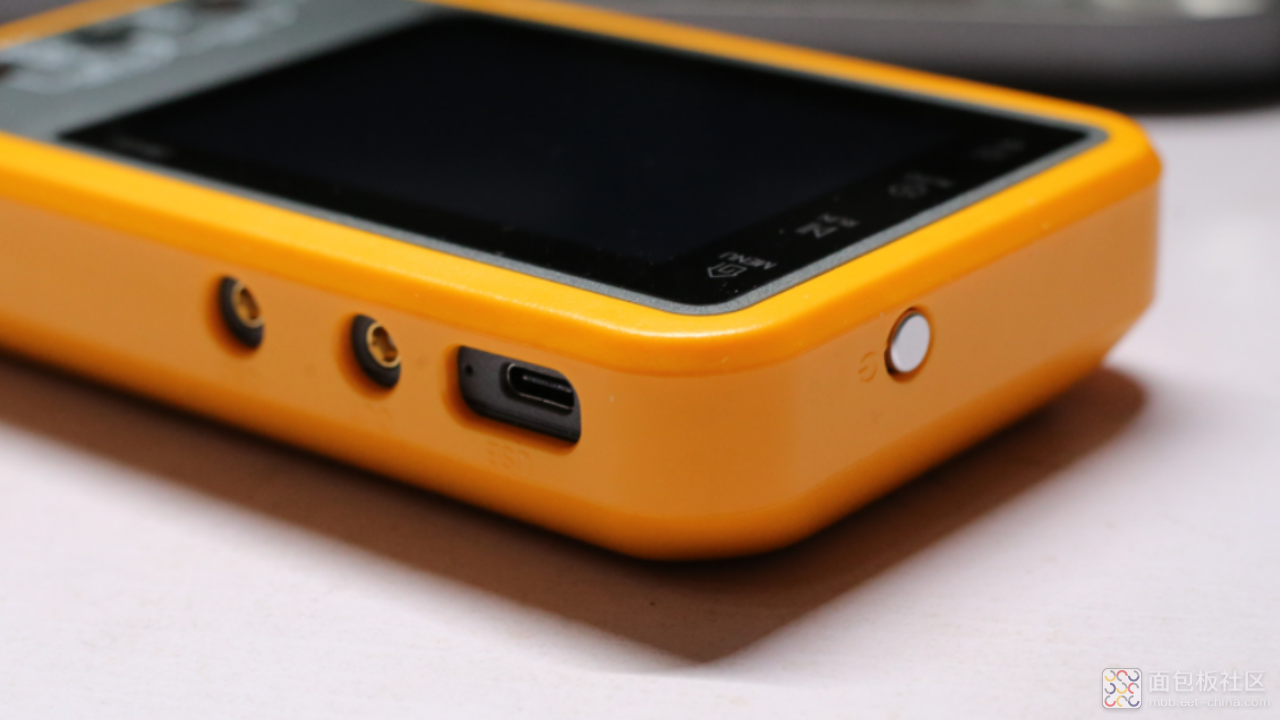

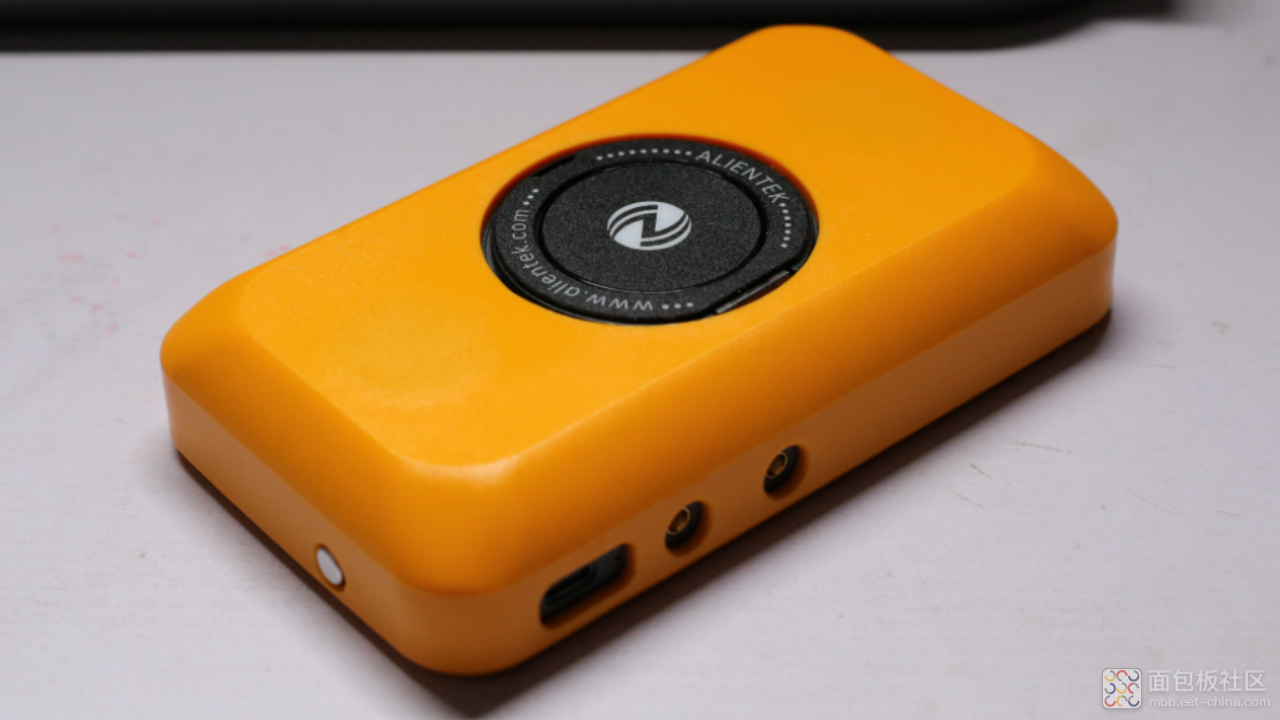

侧边有几个孔,从左到右依次是:示波器输入,信号发生器输出,USB接口,开关机按键。



背面是这样的,黑色区域可以抠出来,是个支架,类似于手机支架。

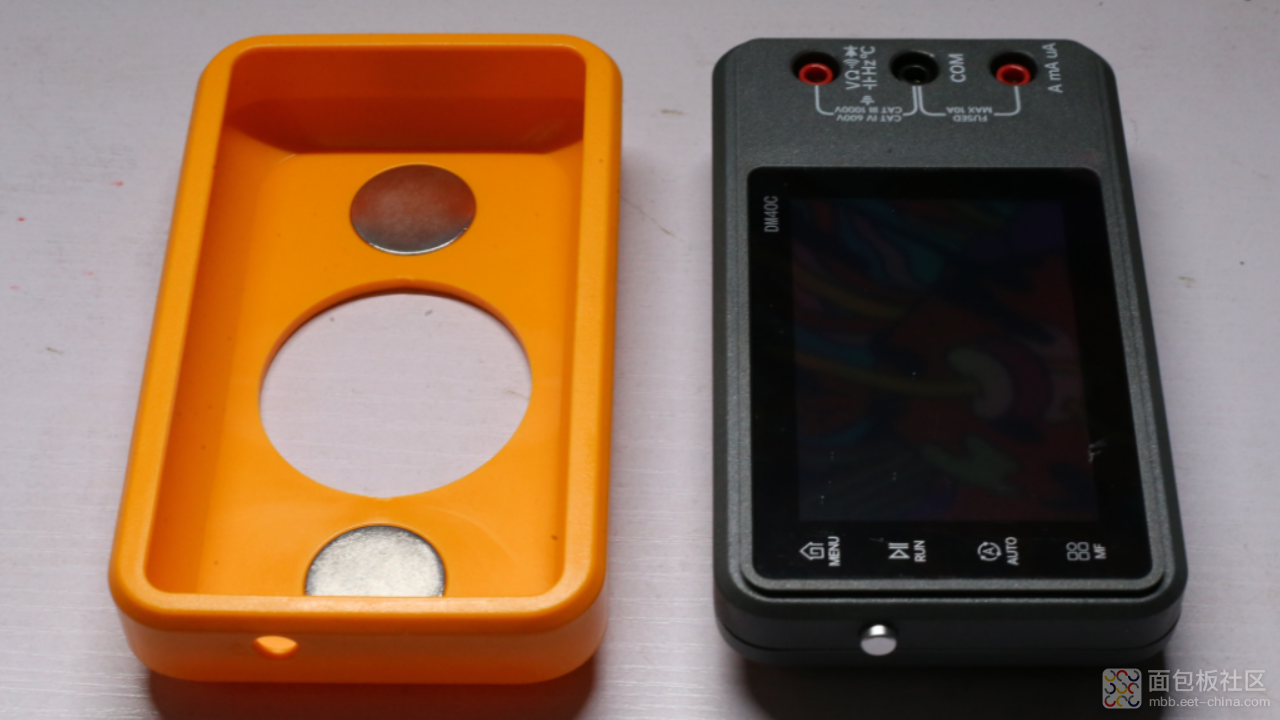

脱掉黄色皮肤,黄色皮肤里还有两块强磁磁铁,这玩意可以吸附在铁板上或者你的汽车引擎盖上,让我们工作在路上,从而补全了工作在公司,工作在家里。

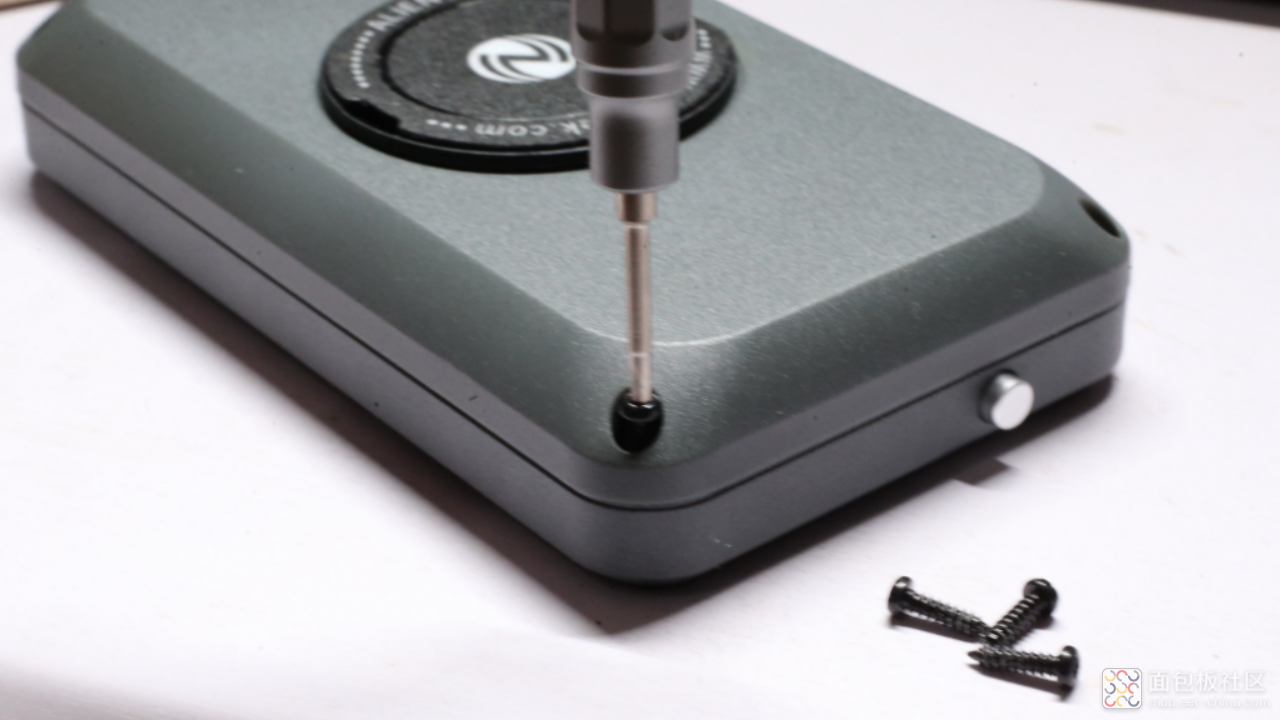

拧螺丝我喜欢的,拿着工程师的钱,敢做操作工的活。我想每个硬件工程师都是乐此不疲的吧。哈哈哈哈,苦笑.jpg。

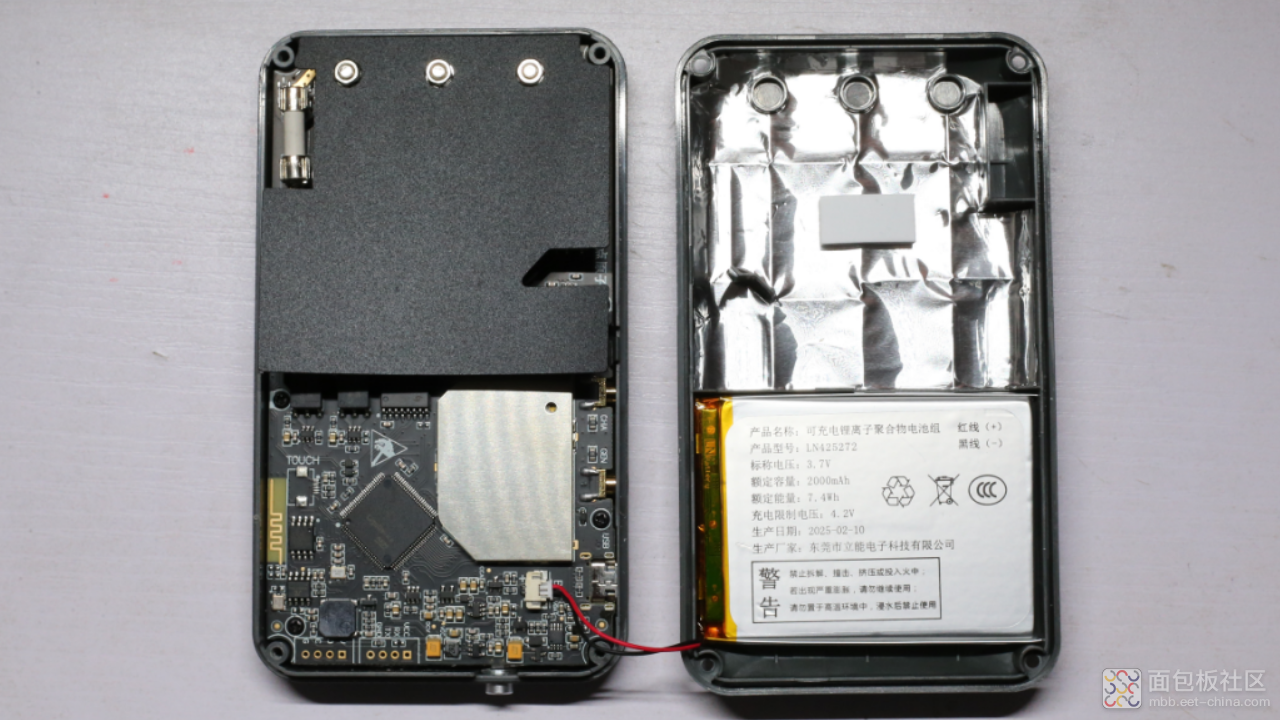

拆开机壳,里面是这样的,左黑右银。

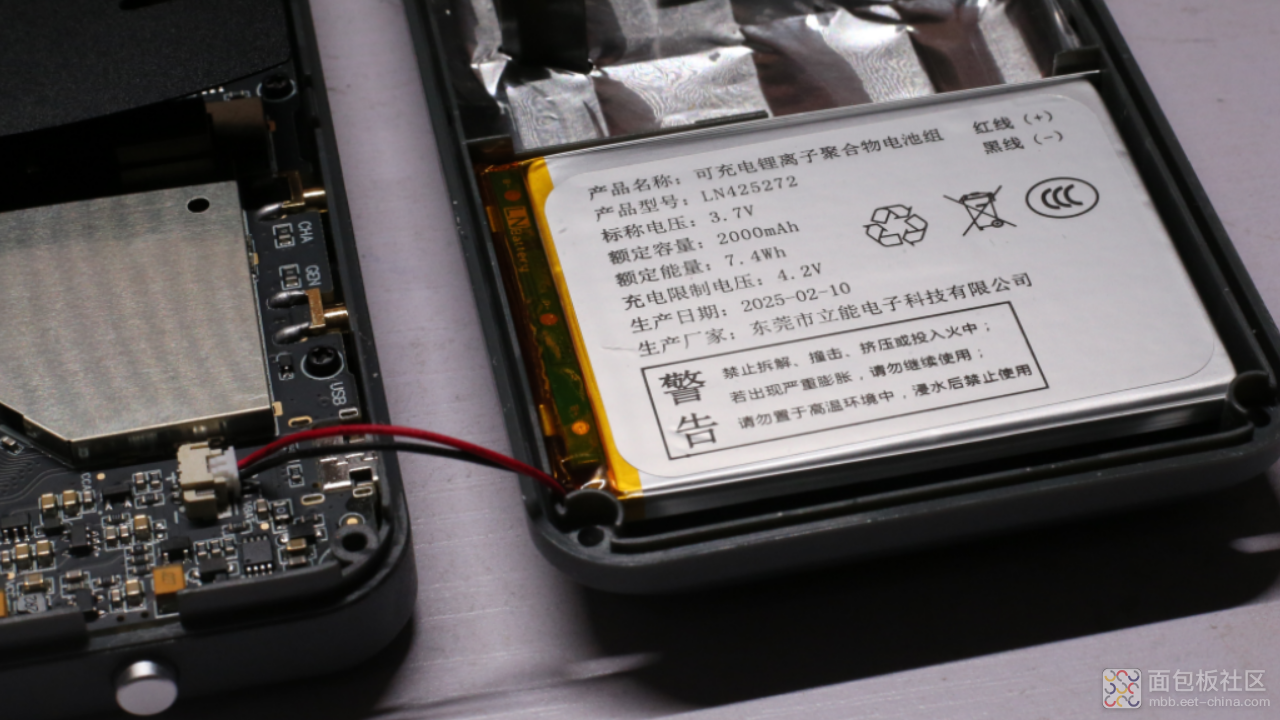

电池是2000mAh,3.7v的,两条线供电线接通主板。

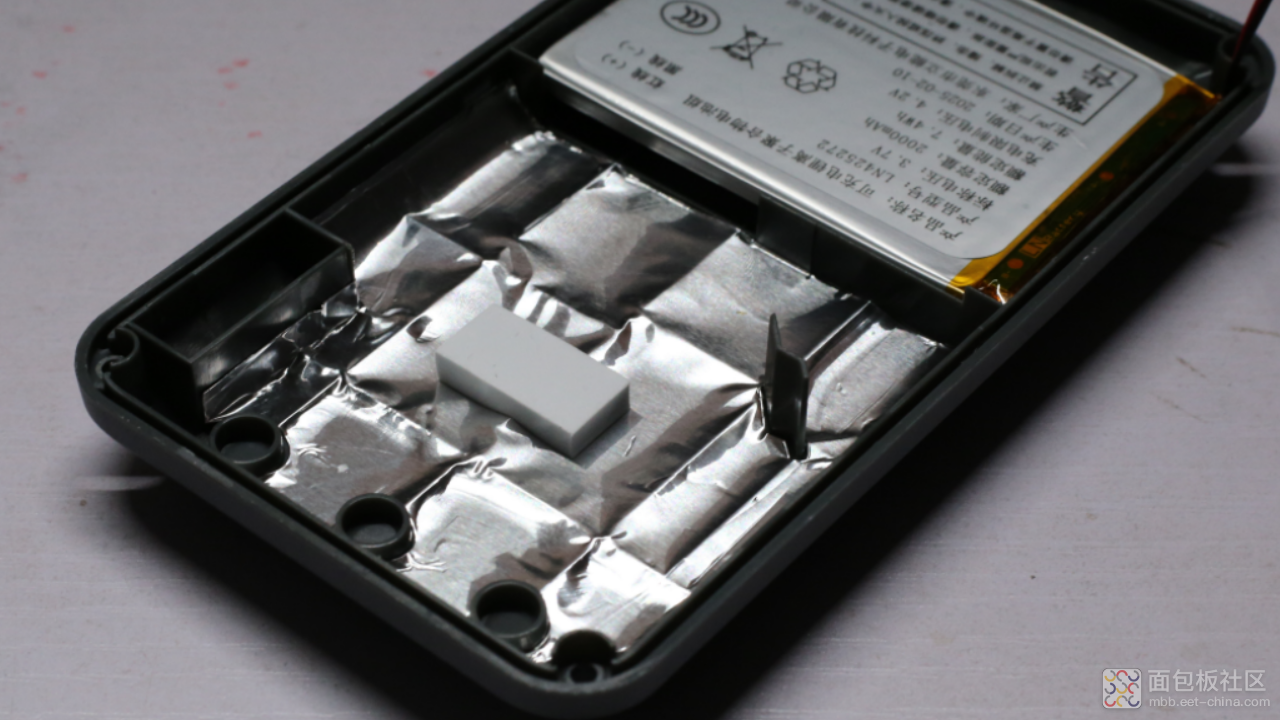

电池的旁边是铝箔纸,这个主要是电磁隔离,防止其他外部信号干扰内部模拟电路。

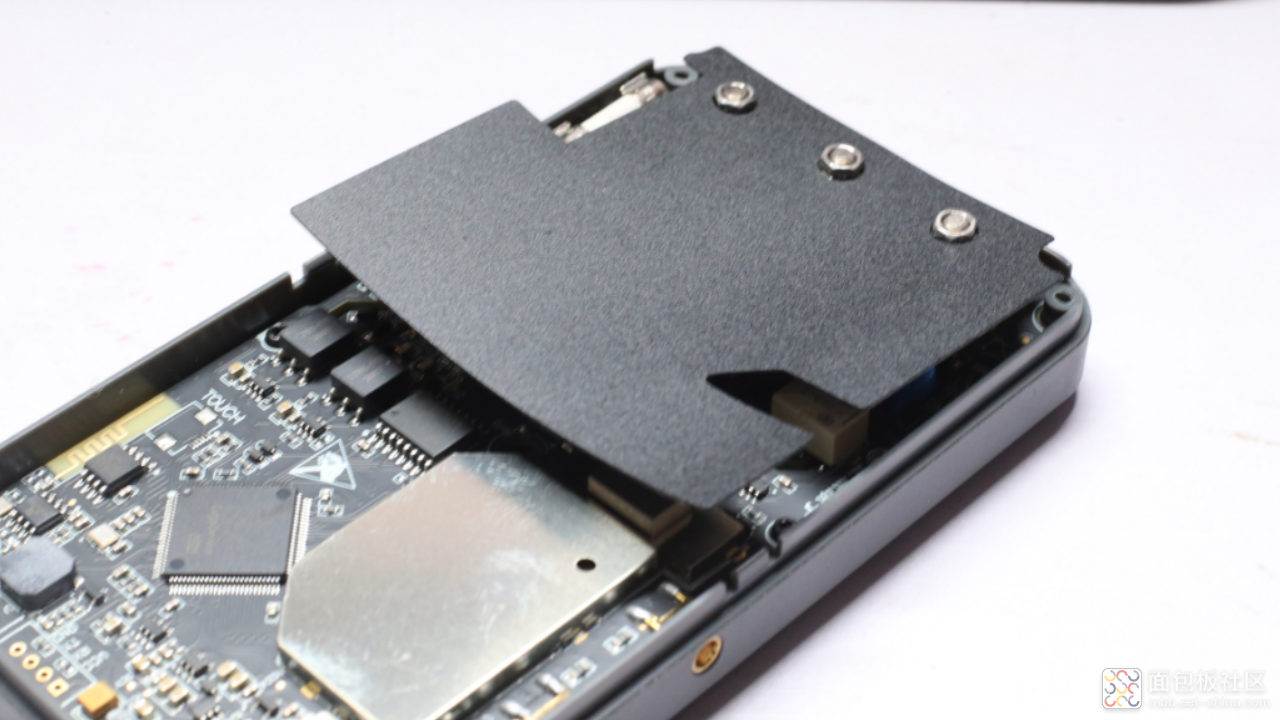

翘起来的黑色裤衩,我也不知道是啥,后来仔细一看是怕铝箔纸短路到电路板,而加的一层绝缘材料。

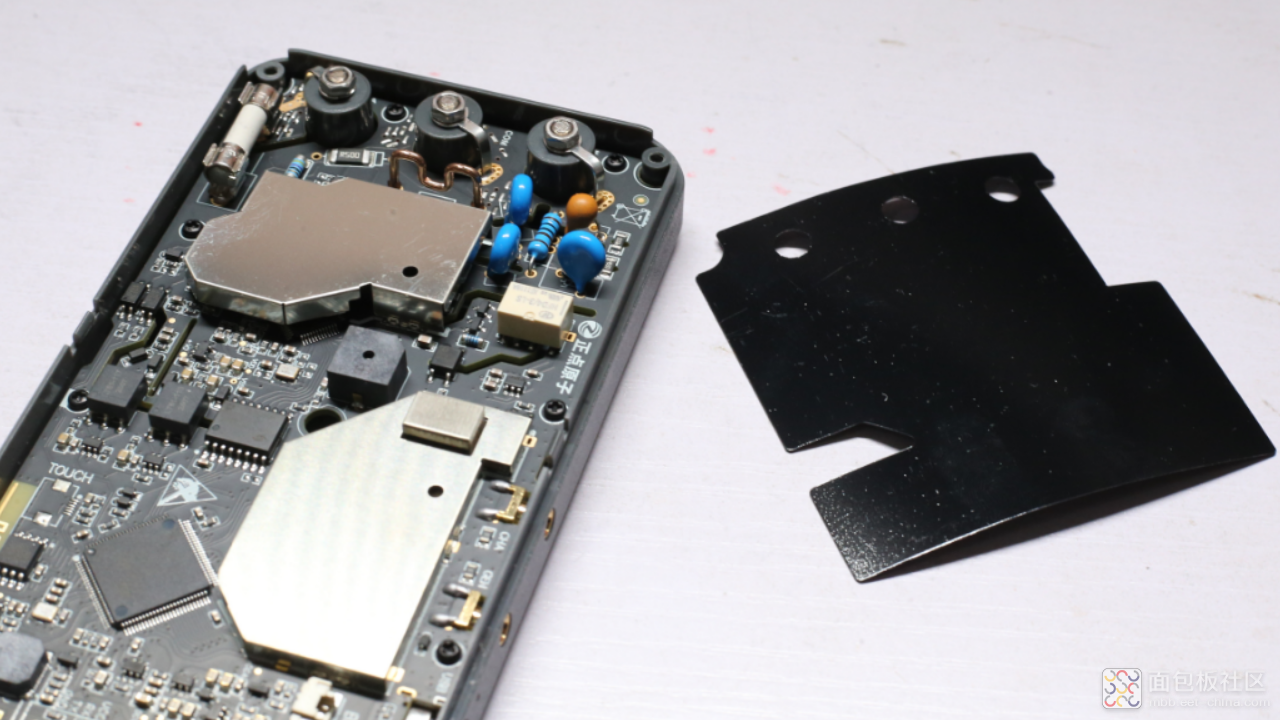

拿掉绝缘片是这样的。

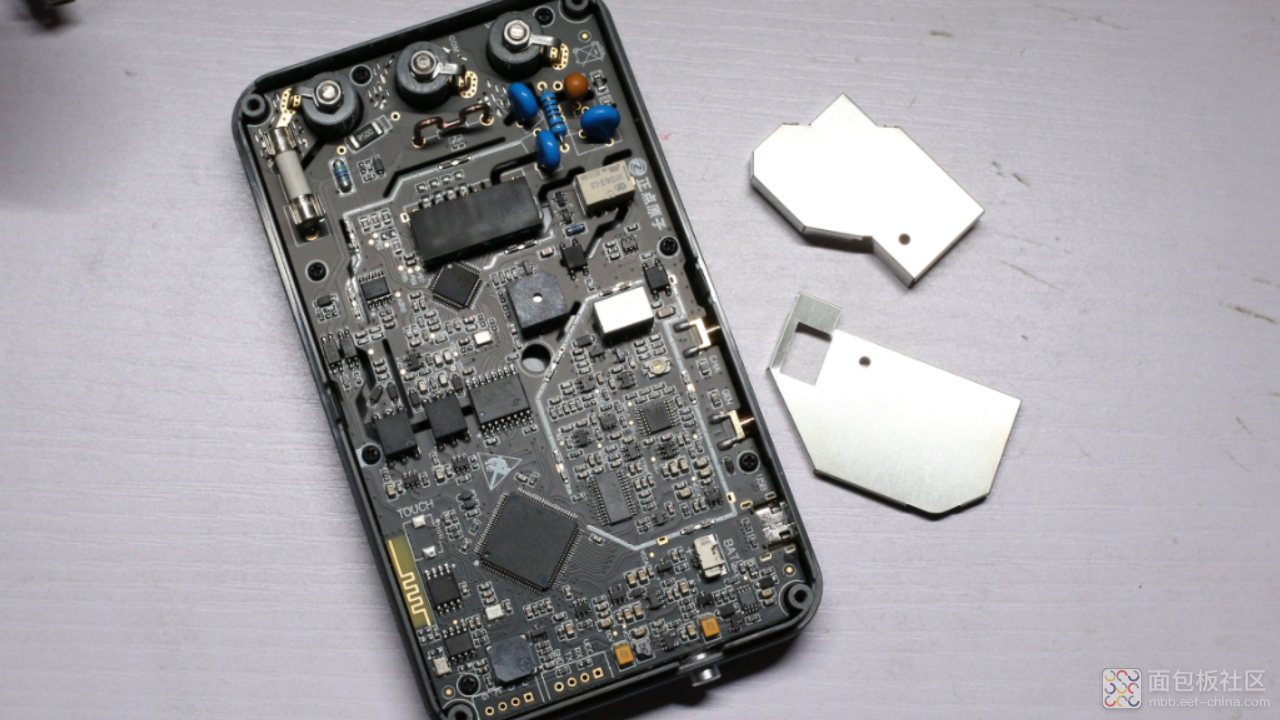

拿掉屏蔽罩是这样的。终于这块电路板暴漏在了每个电子人眼前。

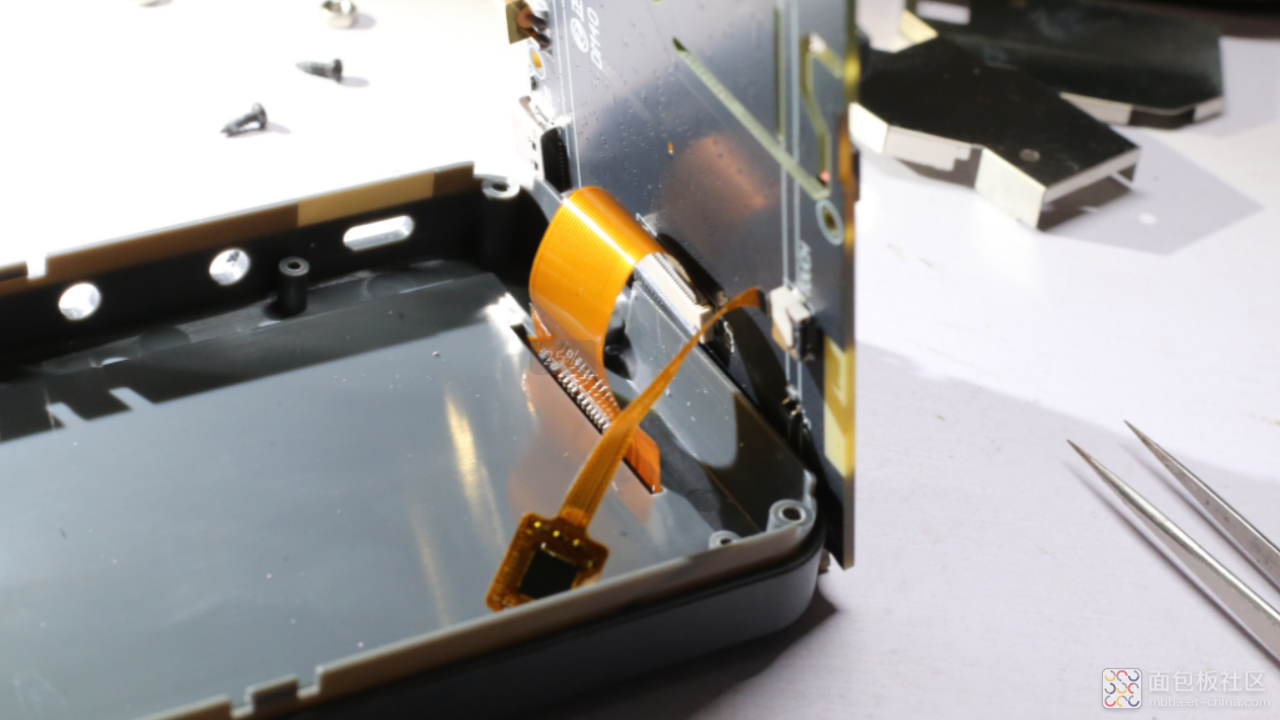

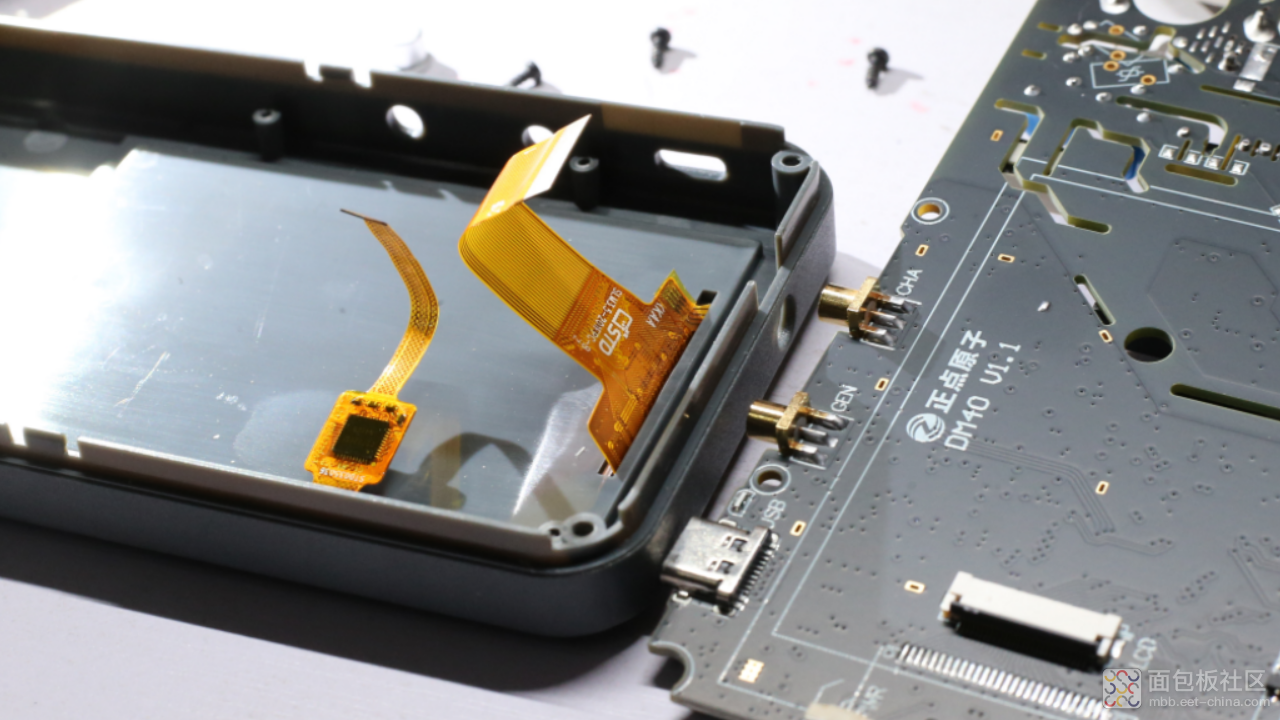

掀开电路板,是屏幕、触摸屏的连接排线。



电路板、屏幕、结构件终于各自分开了。

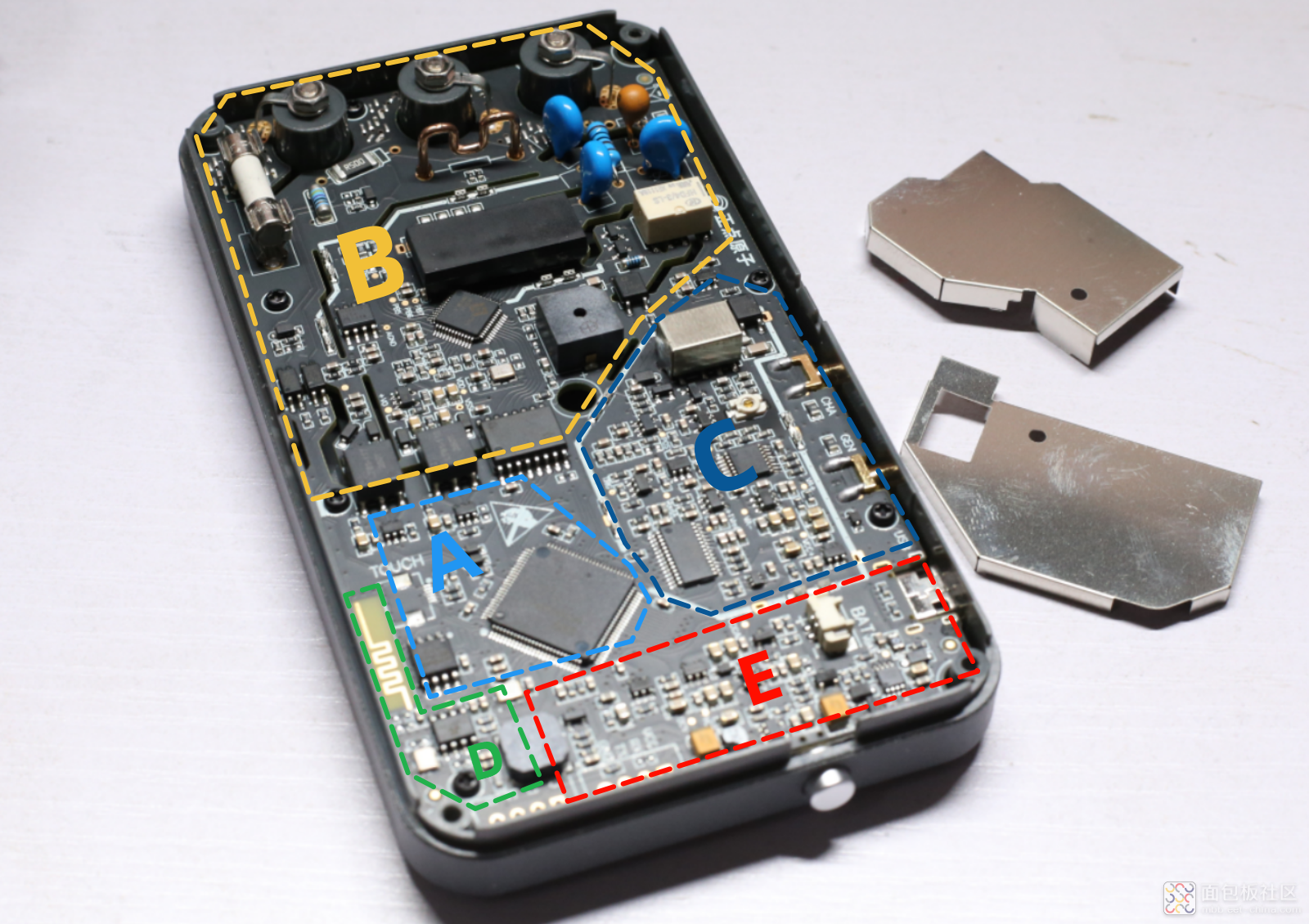

万用表分一下几块区域:A主控制区;B万用表功能区;C示波器、信号发生器;D蓝牙;E电源管理区。

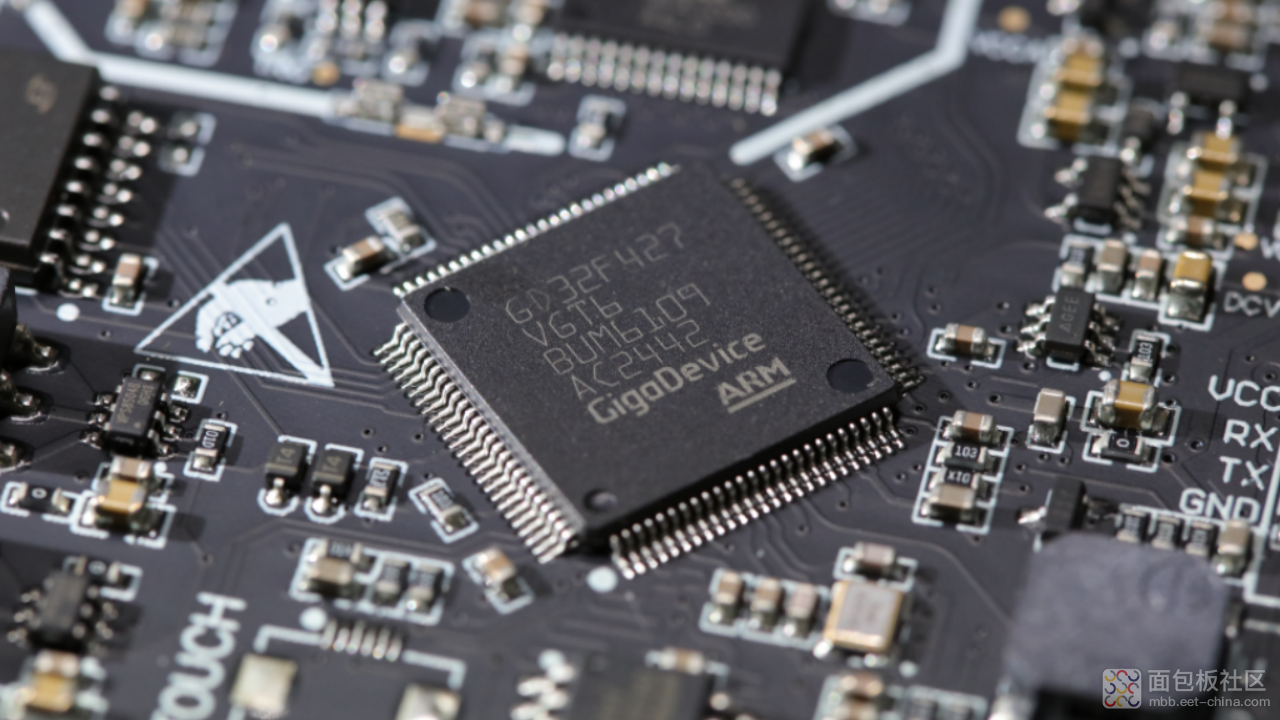

主控采用了兆易创新的GD32F427,它是一颗Arm® Cortex®-M4 RISC 32-bit MCU。LQFP100封装。

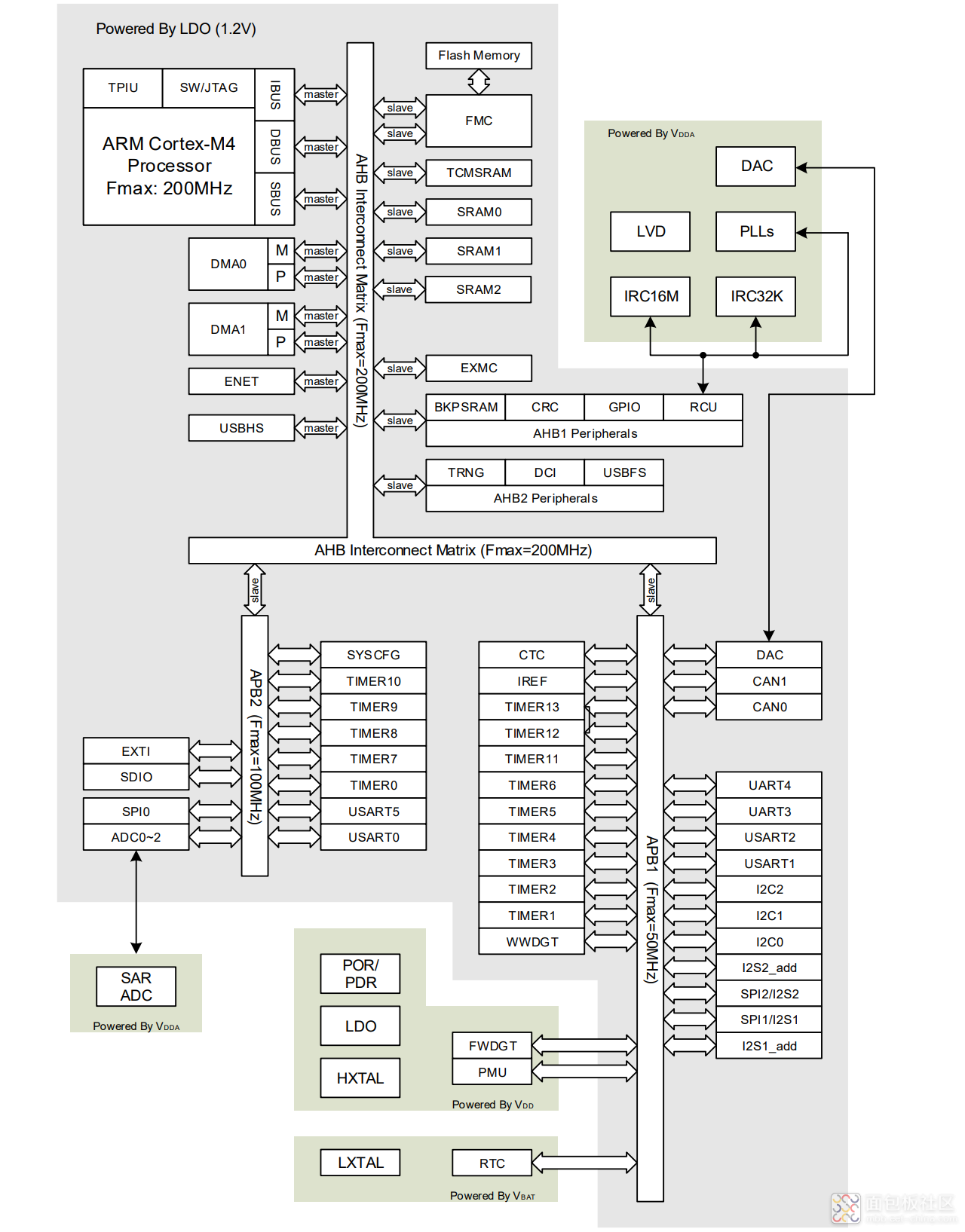

下面是GD32F427的功能性框图,具有主频可达200MHz,具有丰富的内部资源和总线接口。 例如有14个定时器、2个看门狗、6个U(S)ART、3个I2C、3个SPI、2个I2S、全速高速USB等等。

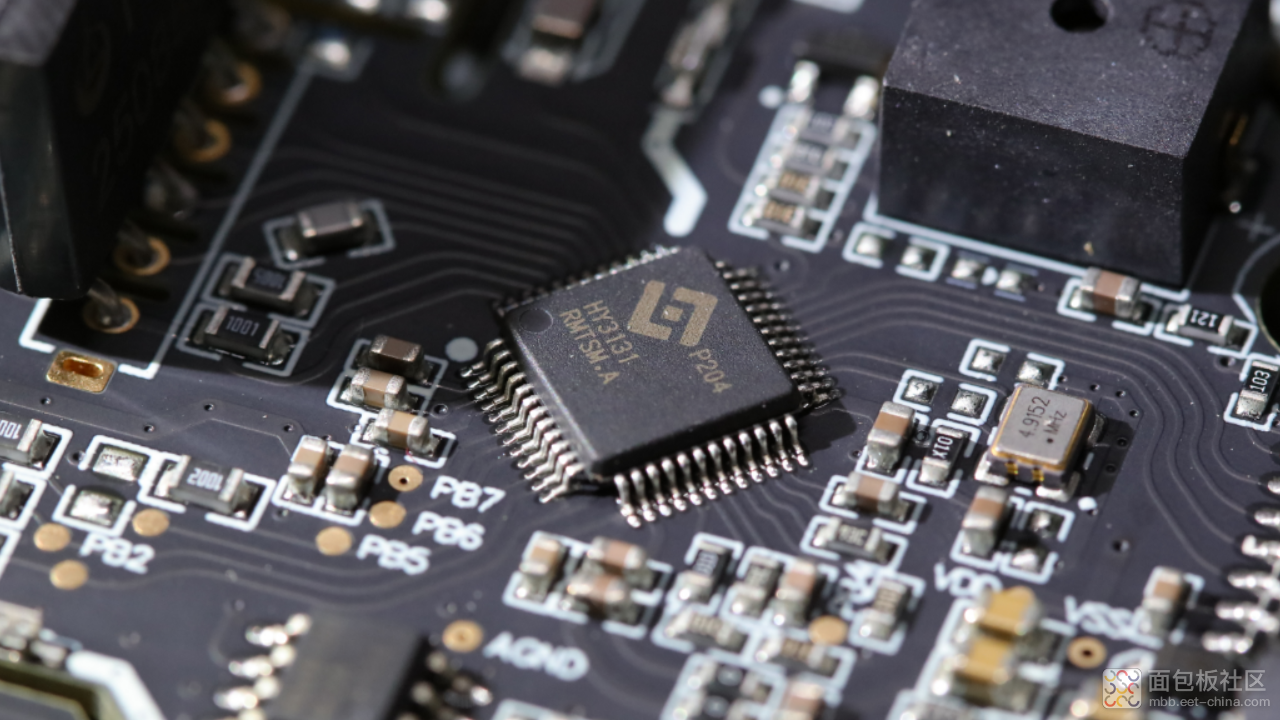

万用表采用的是HY3131模拟前端,这是个经典的芯片,在中、高端万用表中常见。内置高精度24位ADC和高速19位ADC。可实现4位半的万用表应用。

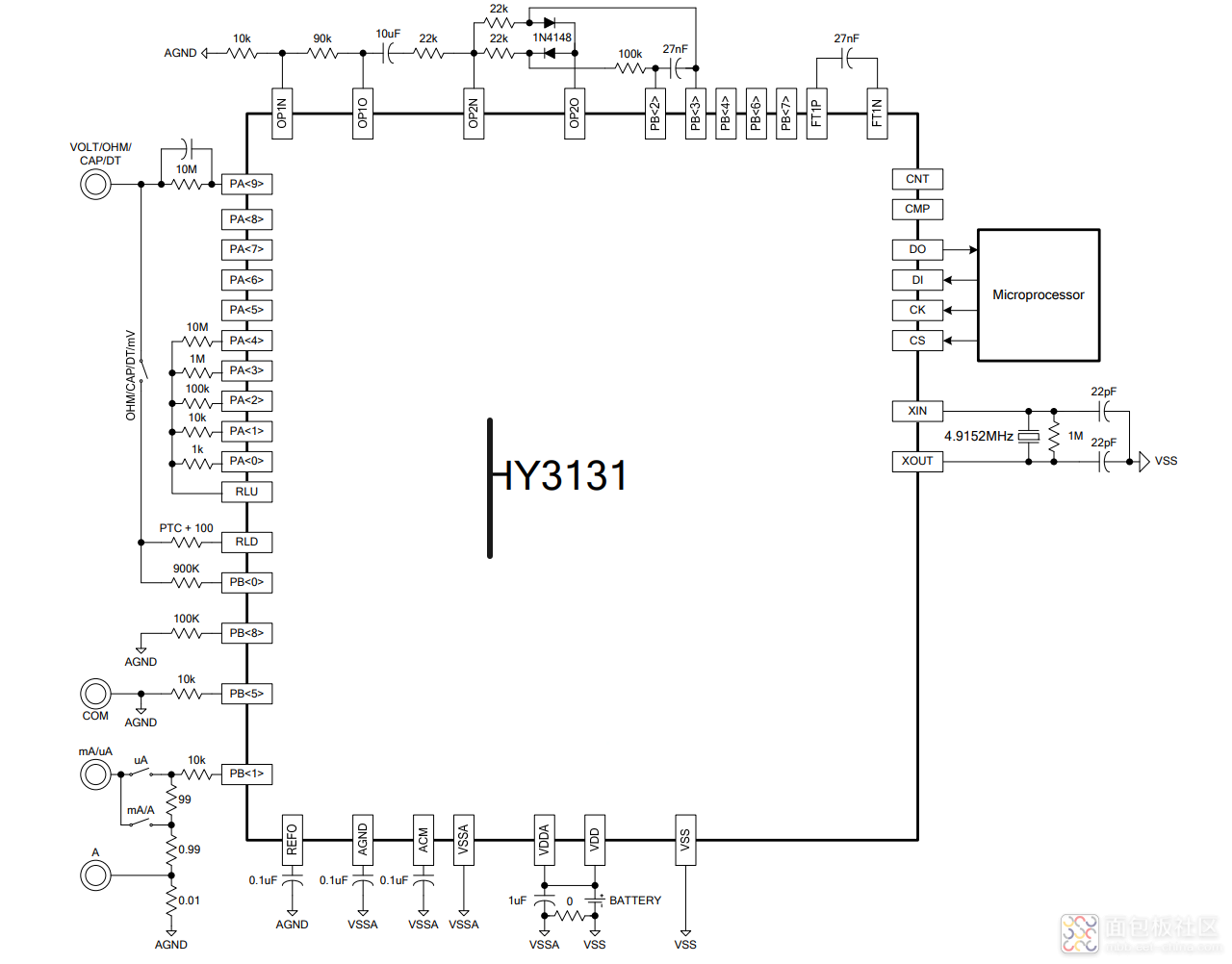

下面是典型应用电路图,通过SPI接口可MCU通讯。另外从图中可以看出万用表有4个接线端子,而正点原子的DM40却有三个。

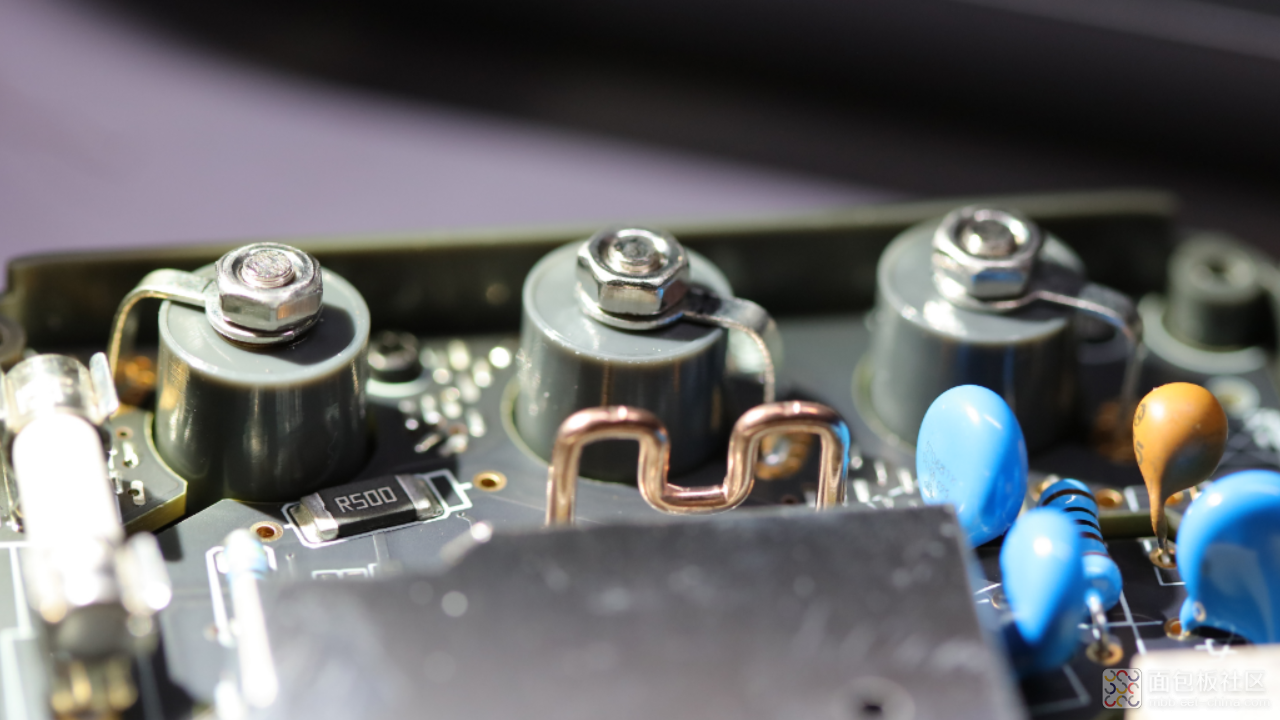

常规万用表一般会有4个接线端子,而DM40却有3个。3个端子用螺母固定着。



这是接线端子背面的电路板,从中能发现什么吗。

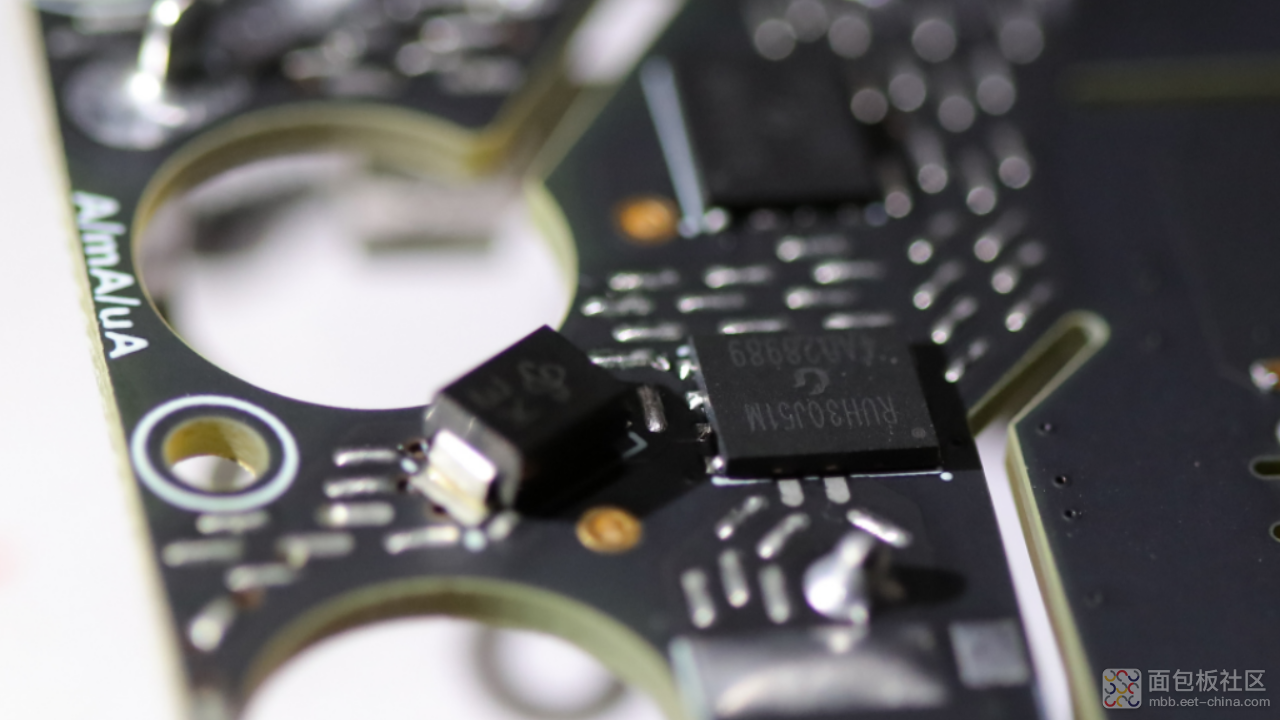

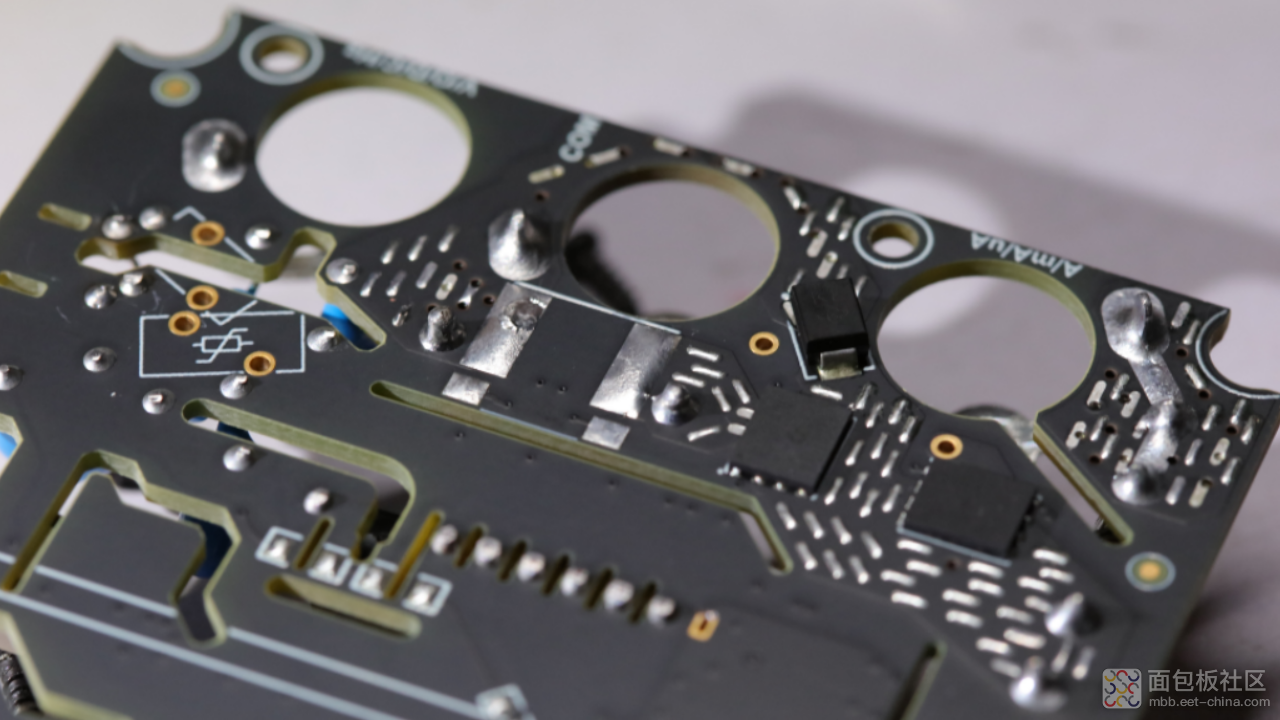

是的,有N沟道RUH30J51M的管子,我想不同电流uA、mA和A的档位切换就靠它们了。从此测电流不用来回插拔表笔了,的确是一个创新。

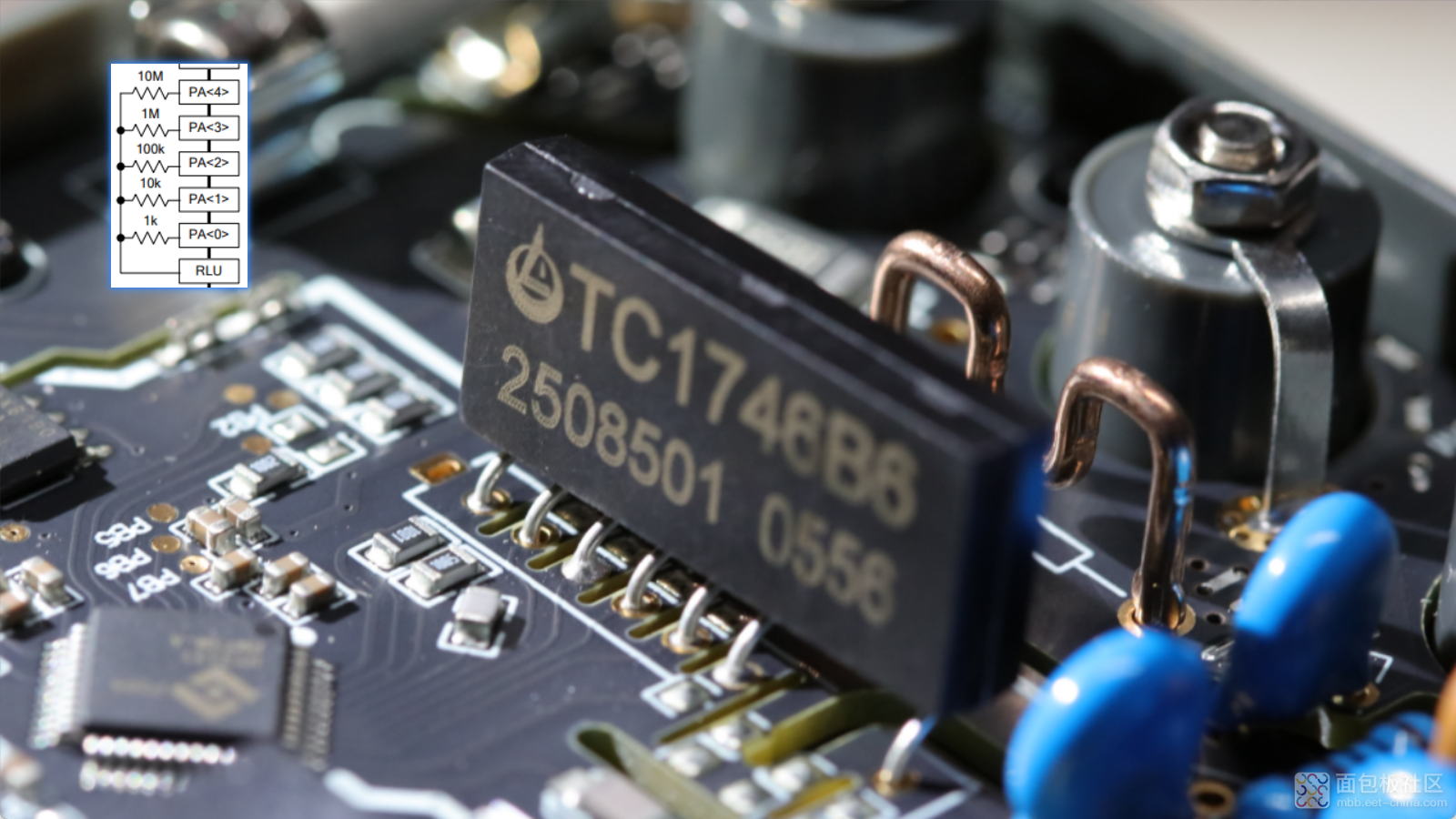

万用表里还用了高精密排阻TC1746B6,低端仪表是不会放这种排阻的,甚至福禄克的15/17/18系列都没有这玩意,更不是真有效值的表。

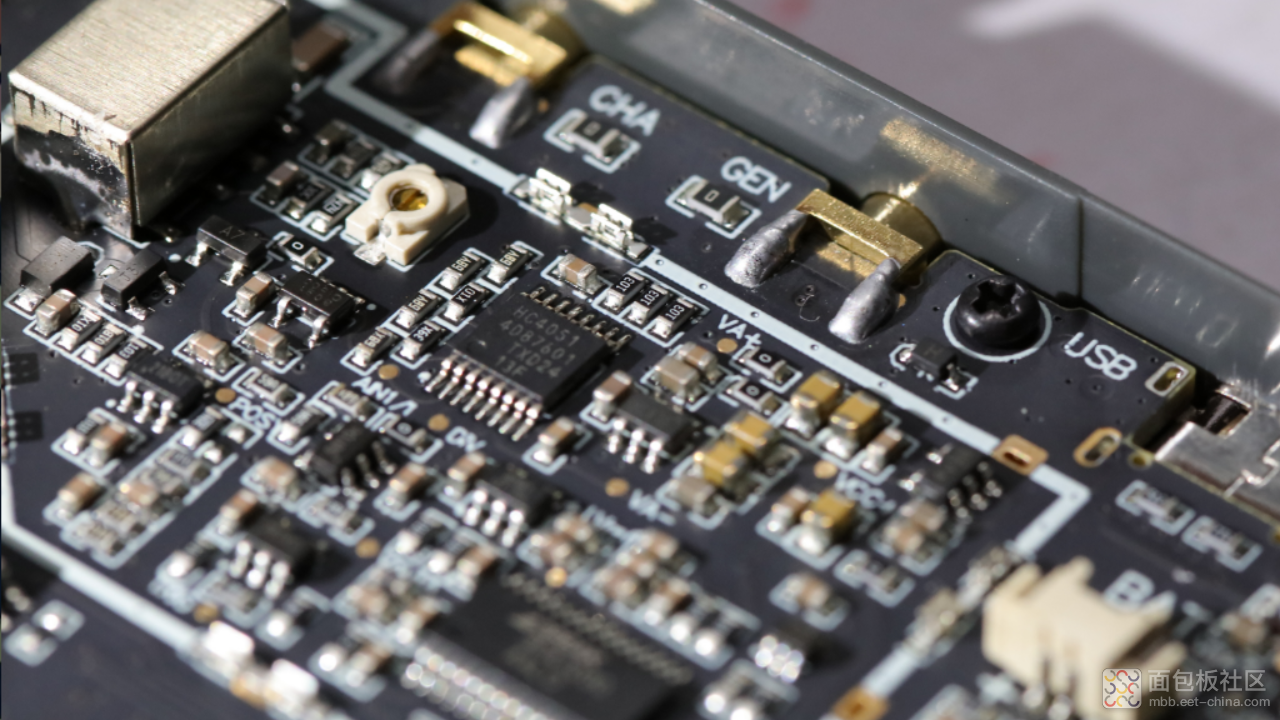

这个区域是示波器和信号发生器。

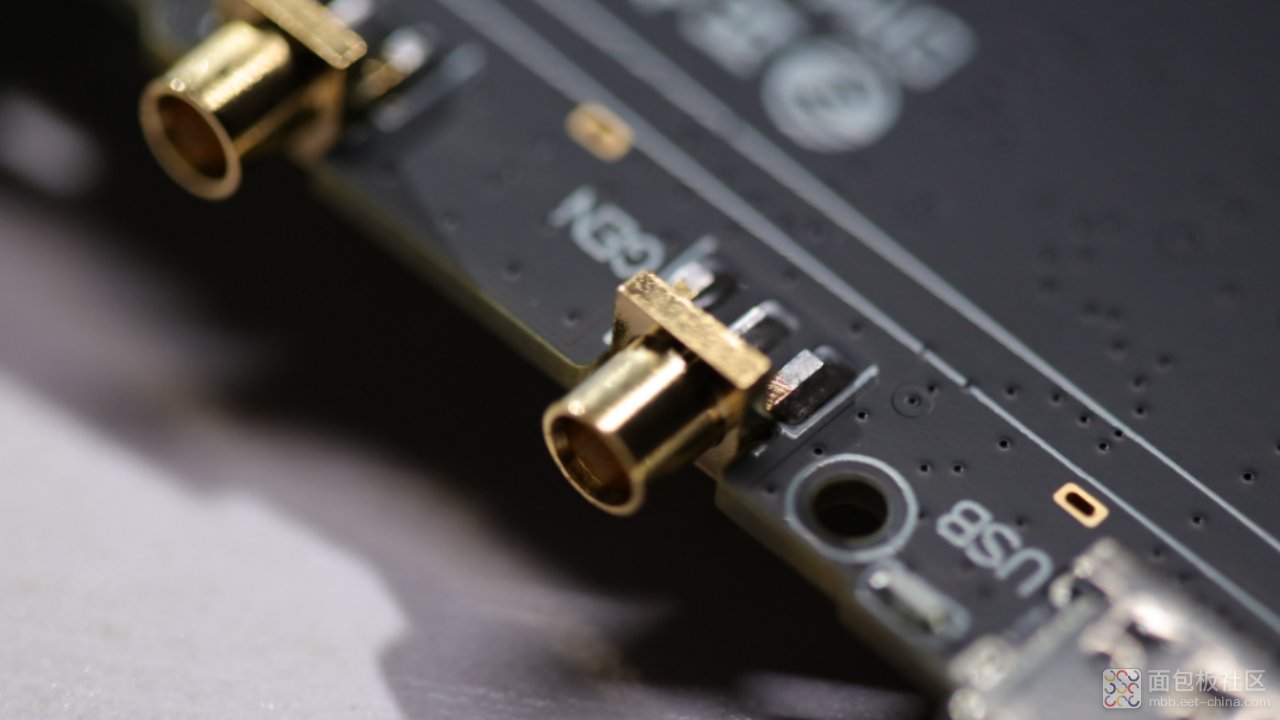

这个是金光灿灿的示波器接口、信号发生器接口,采用了MMCX连接器,推入式连接方式,这就使得连接器的连接与分离非常迅速,缩短了连接器的安装时间。

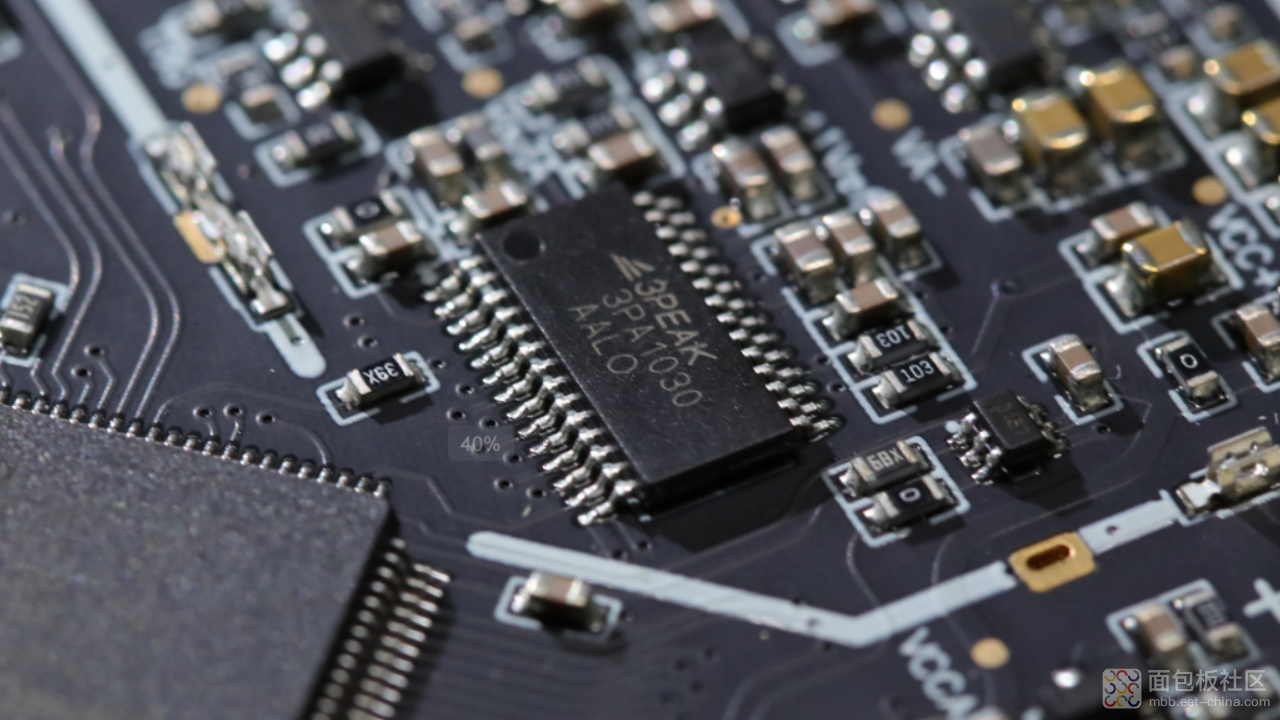

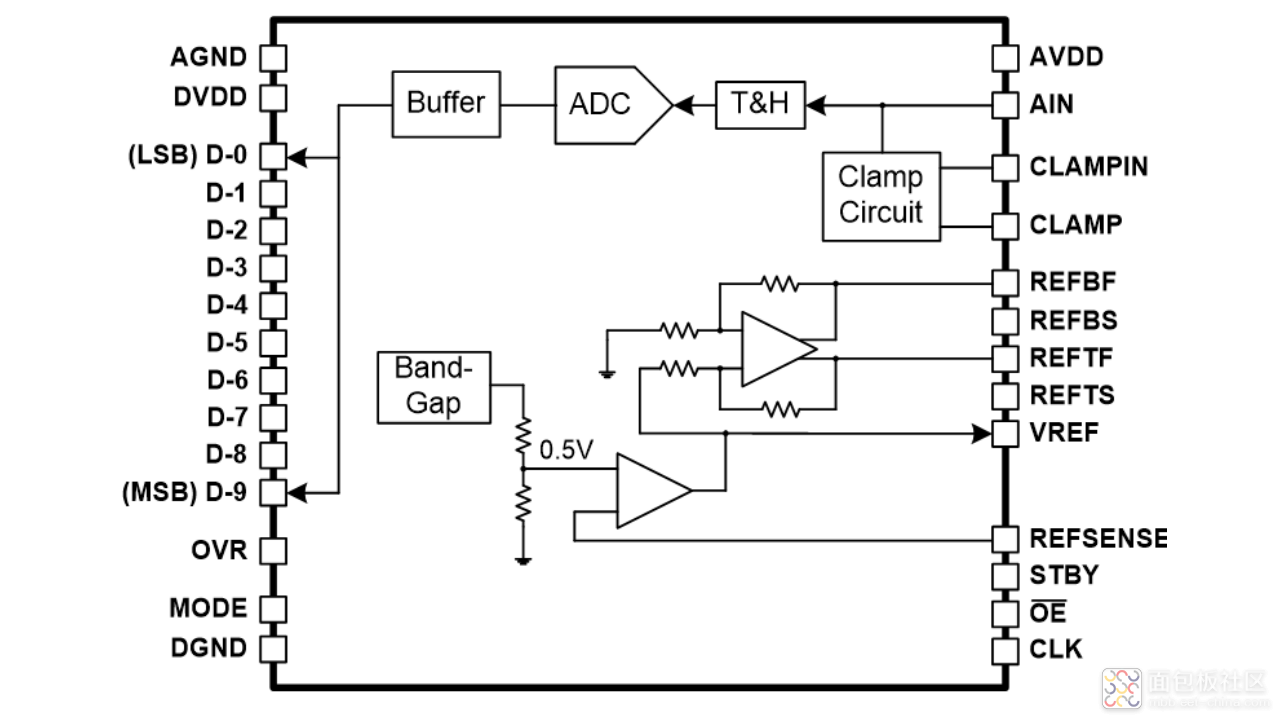

示波器前端芯片是3PA1030,它是一颗10位位深、50M采样率的ADC芯片。



ADC芯片3PA1030是并行输出的,这样可以减小读取时间,从而提升芯片的工作速率。

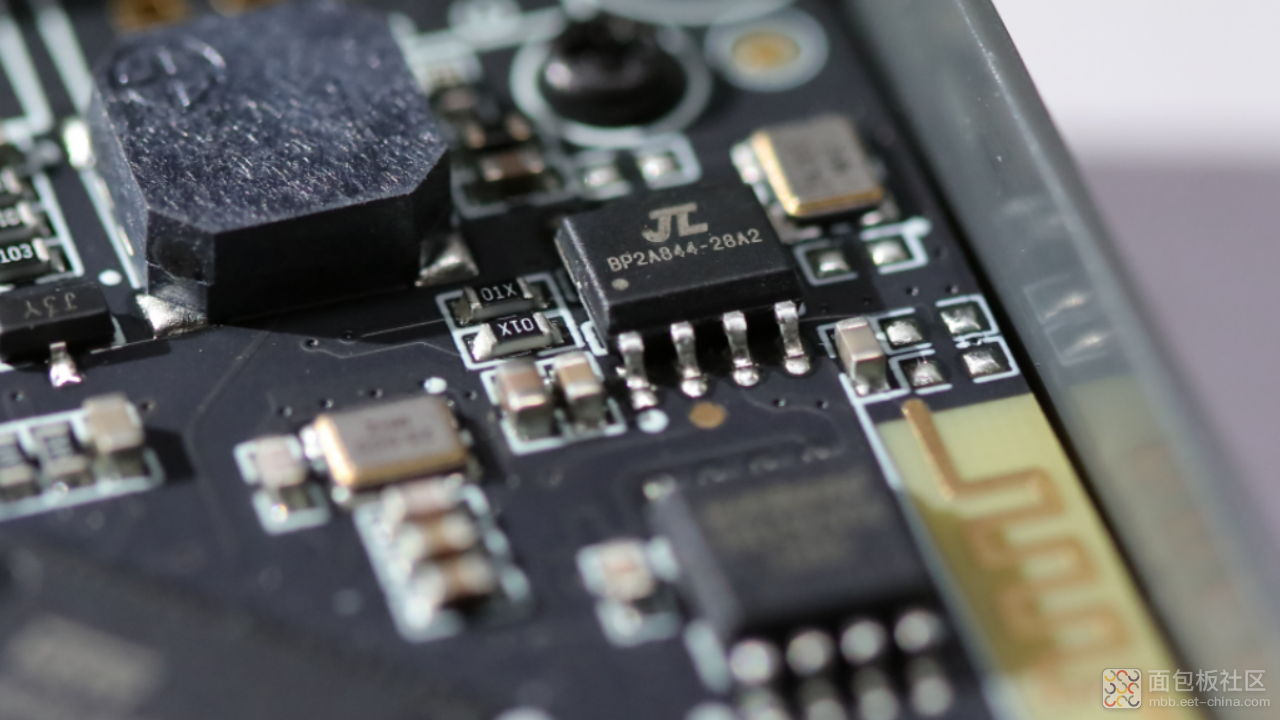

蓝牙芯片采用的是杰理的BP2A844,可以用手机控制万用表了。

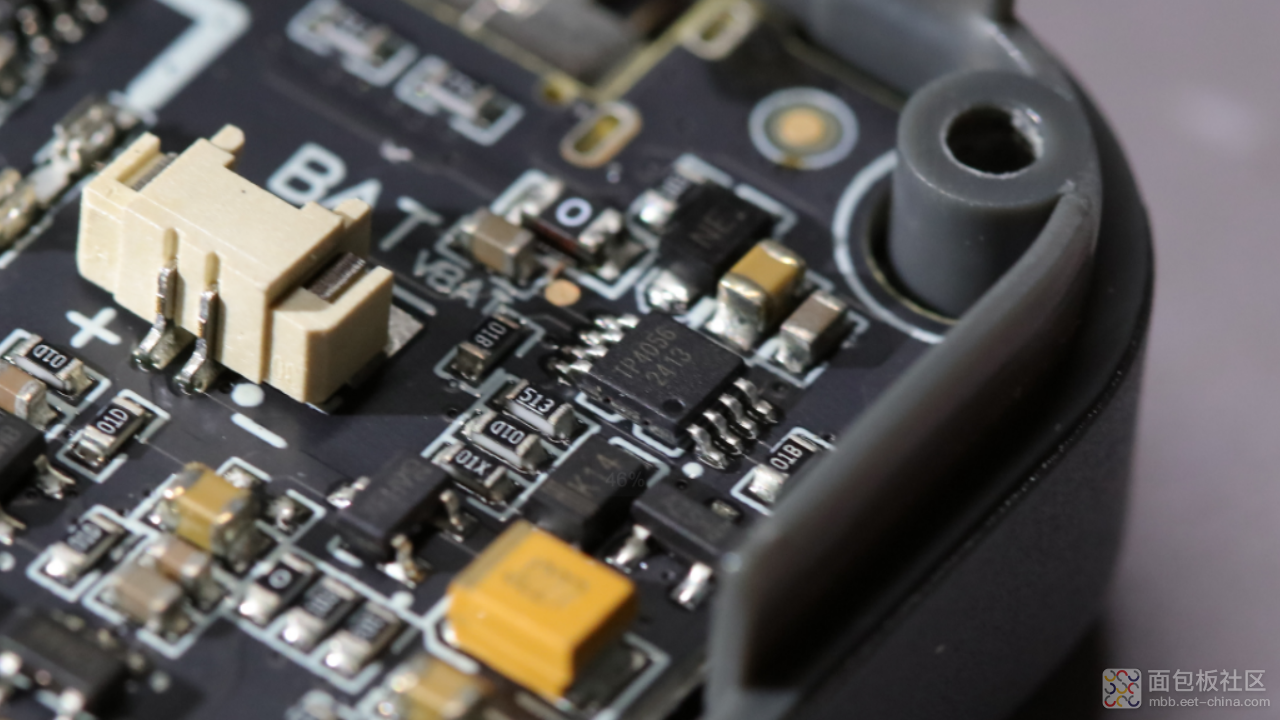

充电芯片采用了TP4056,是一颗线性充电芯片。



好了,就介绍到这里了,竟然还忘记拍摄拆解全家福了。总之这块表,还是可以的,用料非常扎实。组装后,继续使用(刚到手不久,还在使用中),如果有机会,再跟大家来谈使用感受。
