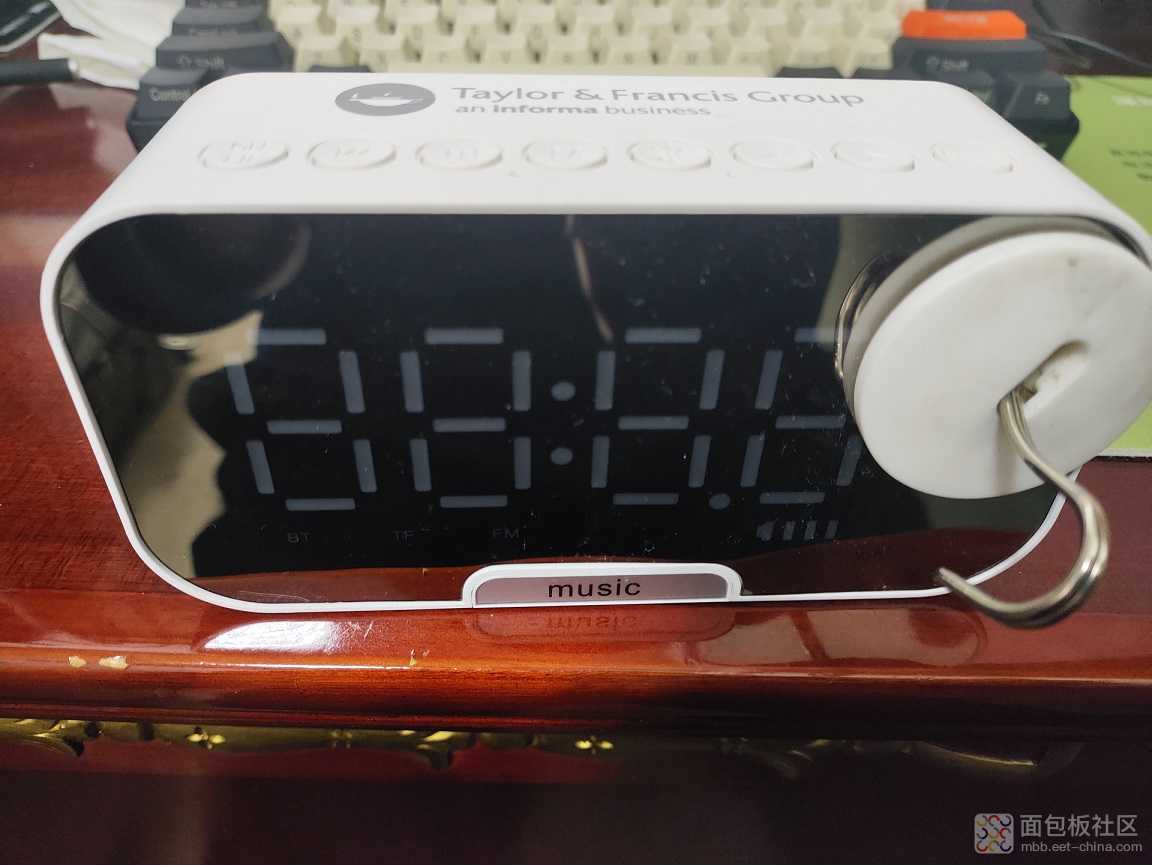

蓝牙音箱是生活常见的电子产品，本文拆解一个蓝牙音箱，看看其中都有哪些组件。音箱正面如图。

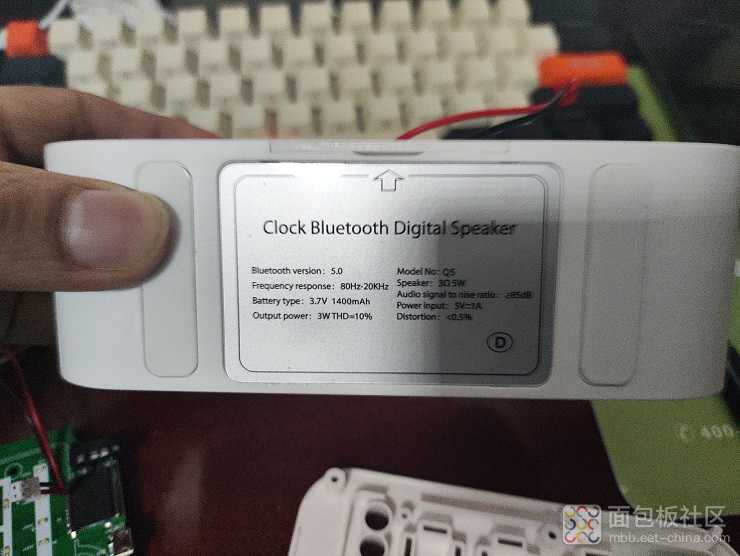

音箱的规格如下，音箱自带锂电池用于供电，其他产品参数属于常见音箱配置。
这里使用一个挂钩粘在音箱屏幕正面的透光板上，将其拆下。在将其上螺丝孔里的螺丝拧下，就可以将音箱完全拆解。

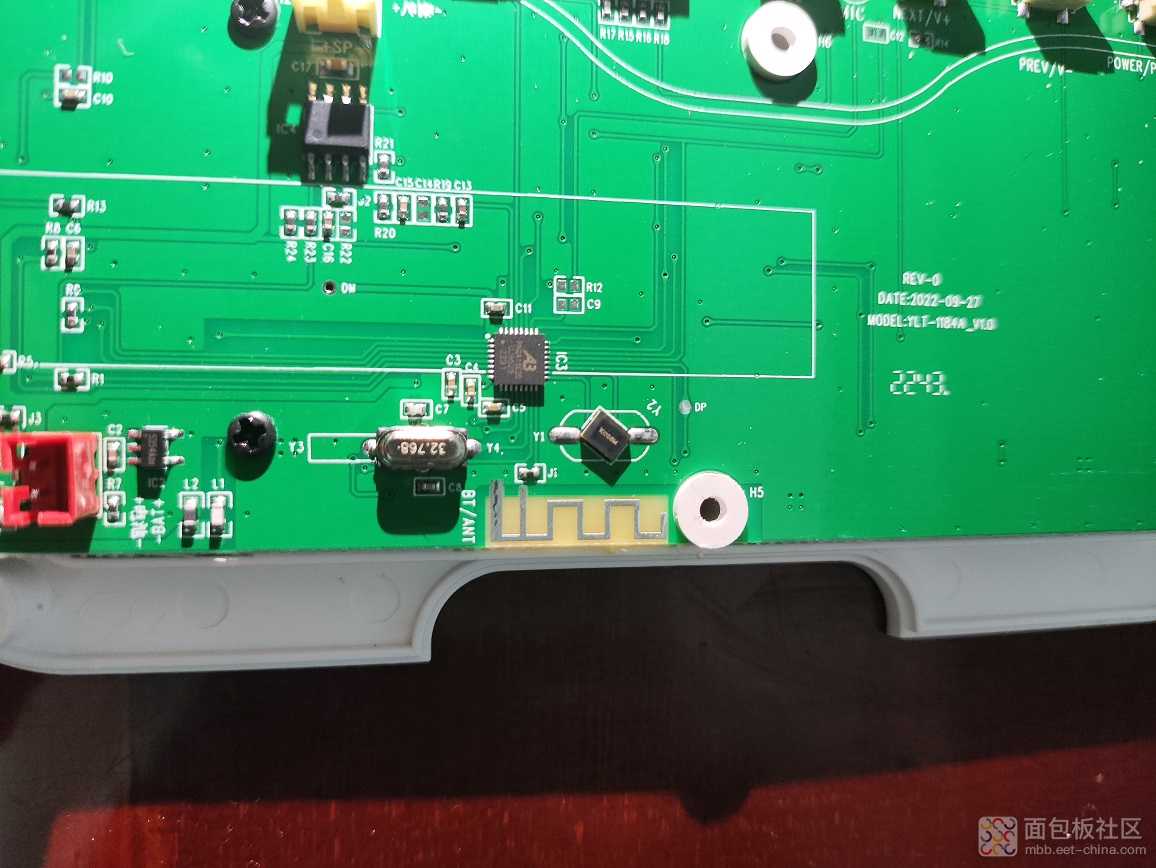

从主控芯片的丝印来看，主控芯片为中科蓝迅的SoC芯片，不过这款芯片已经停产，相关的资料也比较少。

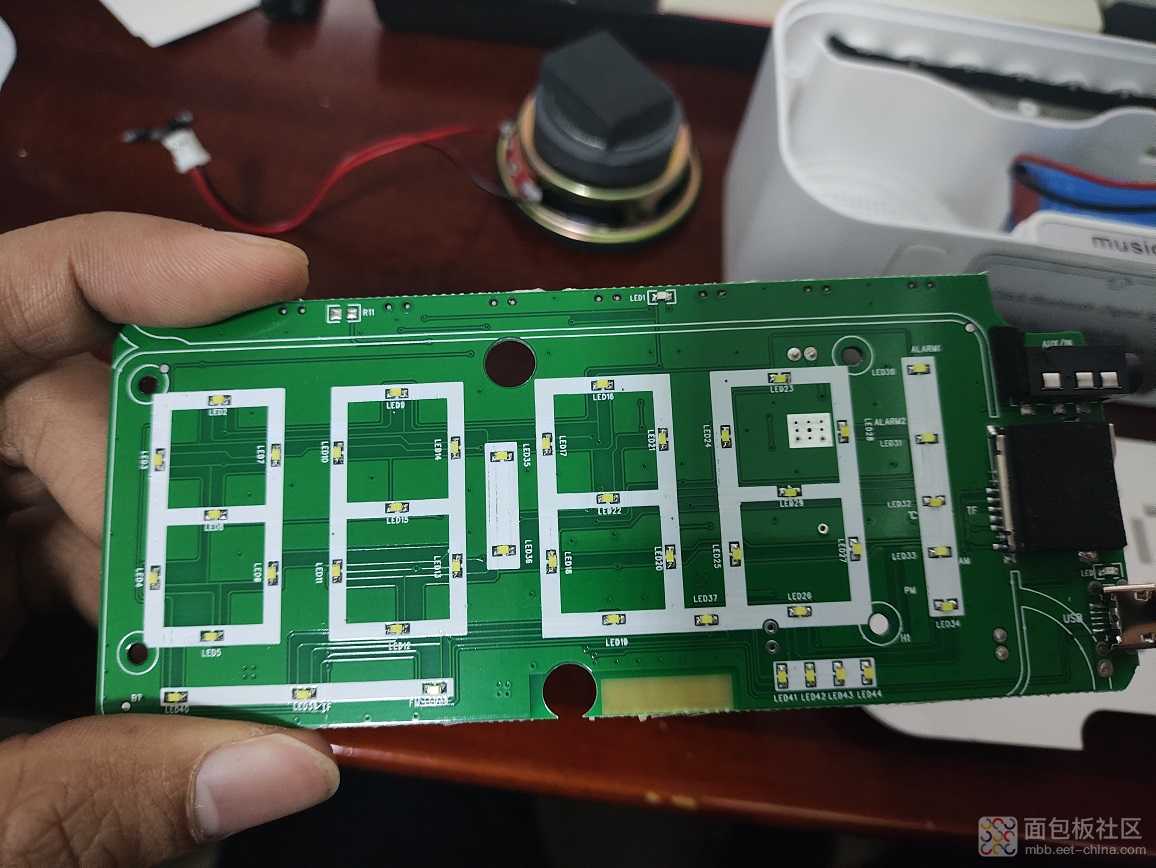

音箱的显示有控制板正面LED配合透光板和遮光板组成点阵显示，是常见的低成本显示方案。
主板上还有音频运放芯片用于驱动喇叭，不过由于丝印缺失，不知道信号。整个电路板设计简单，提供SD卡插槽用于提供MP3功能，USB充电PD电路用于给锂电池充电，现在的音箱由于器件的小型化和芯片功能的提升，整个音箱电路板设计并不复杂。
