CMS3D206C 广泛应用于直流无刷、直流有刷低压电机驱动

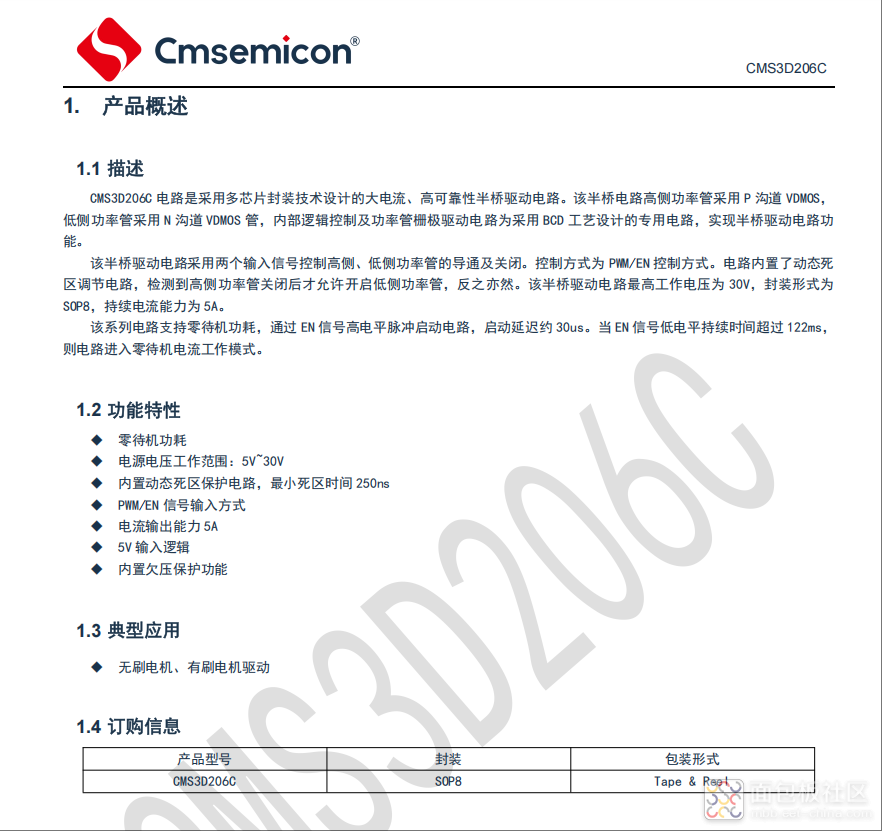

描述
CMS3D206C 电路是采用多芯片封装技术设计的大电流、高可靠性半桥驱动电路。该半桥电路高侧功率管采用 P 沟道 VDMOS，
低侧功率管采用 N 沟道 VDMOS 管，内部逻辑控制及功率管栅极驱动电路为采用 BCD 工艺设计的专用电路，实现半桥驱动电路功
能。
该半桥驱动电路采用两个输入信号控制高侧、低侧功率管的导通及关闭。控制方式为 PWM/EN 控制方式。电路内置了动态死
区调节电路，检测到高侧功率管关闭后才允许开启低侧功率管，反之亦然。该半桥驱动电路最高工作电压为 30V，封装形式为
SOP8，持续电流能力为 5A。
该系列电路支持零待机功耗，通过 EN 信号高电平脉冲启动电路，启动延迟约 30us。当 EN 信号低电平持续时间超过 122ms，
则电路进入零待机电流工作模式。
功能特性：> 零待机功耗
> 电源电压工作范围：5V~30V
>工作温度：-40℃ - 105℃
> 内置动态死区保护电路，最小死区时间 250ns
> PWM/EN 信号输入方式
> 电流输出能力 5A
> 5V 输入逻辑
> 内置欠压保护功能
> 封装形式 SOP8
广泛应用：空气净化器、落地扇、低压吊扇、低压水泵、等无刷 有刷电机驱动
﹏﹏﹏﹏﹏﹏﹏﹏﹋﹋﹋﹋﹋﹋﹋﹏﹏﹏﹏﹏﹏﹏﹏
