面包板 DIY / 拆解千元奖励活动： https://mbb.eet-china.com/t/diy/59670这个控制器具有蓝牙、USB、TF卡和调频广播来进行音频输出。具体内部结构我们往下看。 下图是正面照。显示采用数码管显示。下面有五个触摸按键，分别是电源、上一曲/音量加、暂停、下一曲/音量减、模式。
背面照

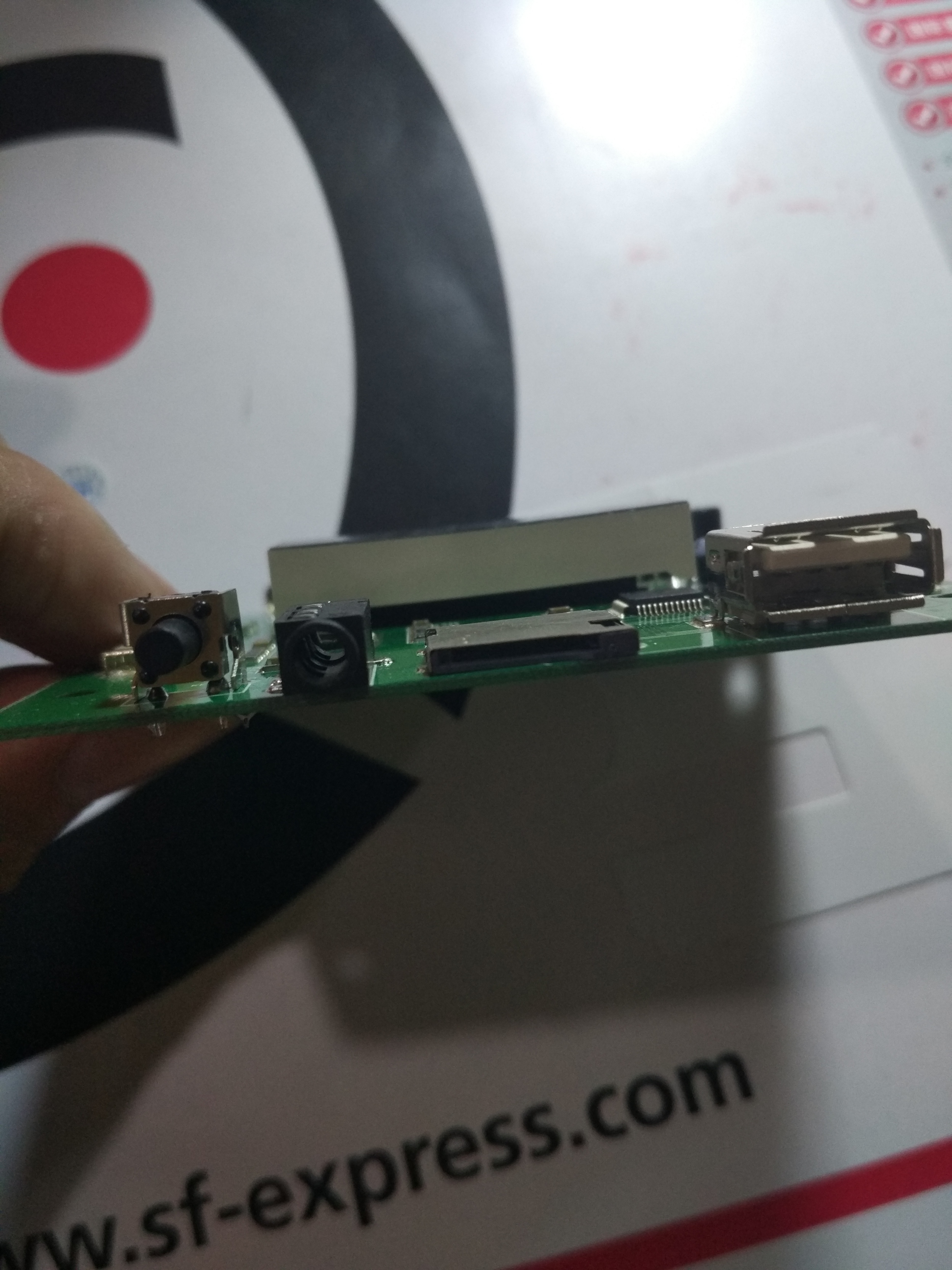

底部有复位键、3.5mm耳机接口、TF接口、USB接口
设计采用卡扣设计，轻松就扣开了，拆开后可看到内部连接线
连接线一端是焊接上的，一端可拆卸。分为前面是控制板和后面电源板
控制板由4个螺丝固定，除了连接器接口，背面无元件
前面板正脸，与触摸板连接也是使用的排线

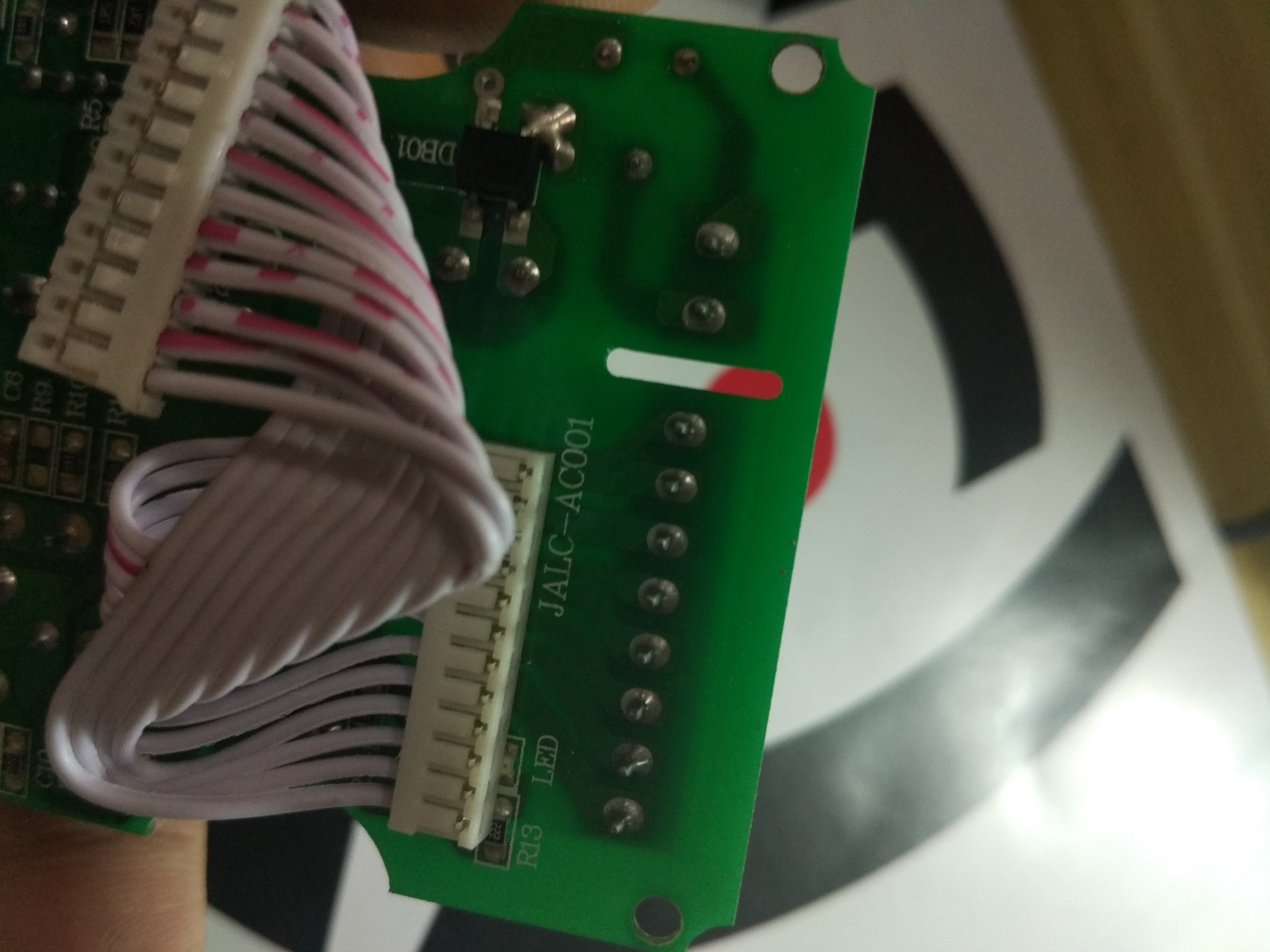

下图为触摸板，触摸板卡在前壳和前面板里面
存储芯片采用PN25F04 ，主要用来存储一些用户的设置数据.。容量大小4Mbit
蓝牙芯片CW6639E ，是一个蓝牙2.1模块，出自建荣，CW6639E技术手册有兴趣的朋友可以去看看
http://wenku.baidu.com/link?url=mheCIOBMl0eEWd-JJq6gFkCna43Xx9wImitLGty5Du7V8MA9N47Zvgclyq0K2v0FRWG7HMFS5GA7F49UwRqfNeRVPd1Rf6WoARBKkZnlvga
射频芯片，可能是FM芯片。资料未找到。天线也未焊接。丝印8935 1531 5JCE
意法半导体78m05电源芯片，稳压5V
这里也预留了一个电源芯片位置
触摸按键采用CSS106AE6对6电容触摸按钮IC
如果我猜的没错，这应该是主控了吧，丝印是B6THL25028 ，也是建荣。MP3解码，AUX IN读取U盘、TF卡之类的活应该是它干，可惜这好像不是公开型号，搜不到相关资料
数码管
CS8532S是一款带AB/D切换，全桥音频功率放大器芯片。采用8.4V的电源供电,在THD+N等于10%情况下，能为4欧的负载提供9.0W的连续功率。此外，当接立体声耳机时，芯片可以单端工作模式驱动立体声耳机。
带的外部接口
下面是电源板背面，背面器件也不多。方案采用电源反激
电源板正面
开关电源芯片CRE6359 是一颗内部集成PWM和功率MOS管的高效率AC-DC电源转换芯片，可代替CR6359等主流电源IC，其最大功率可达28W。
整流桥，强电和弱电之前还开了槽
电源端稳敏电阻和保险丝
输出电容和磁棒
输入电容和电感
跨接前端和后端的Y电容
本次拆解到此结束。谢谢。
