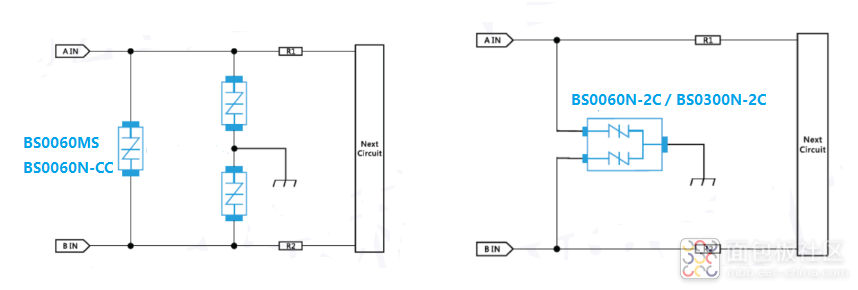

对RS485接口进行浪涌防护,一般采用工作电压为5V~12V功率为400W或600W的TVS对RS485进行保护,在一些高速通信或低功耗或多节点的应用中,常选用低漏流TVS。也可以选用半导体放电管TSS来替换TVS,在相同封装尺寸下TSS比TVS具有更高的浪涌防护性能,且具有更低的结电容和漏电流。

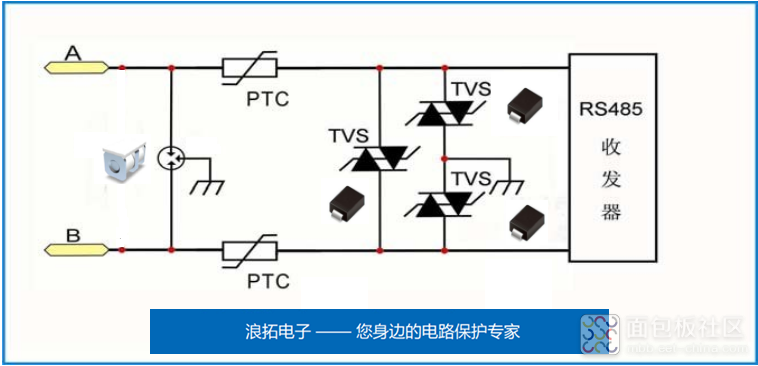

RS485两级保护方案


在一些户外的应用或测试要求等级比较高的场合,可选用两级保护方案,第一级选用气体放电管,3kA通流范围内陶瓷和玻璃放电管都可以选择,在大于3kA的通流要求下,应选择陶瓷气体放电管。
