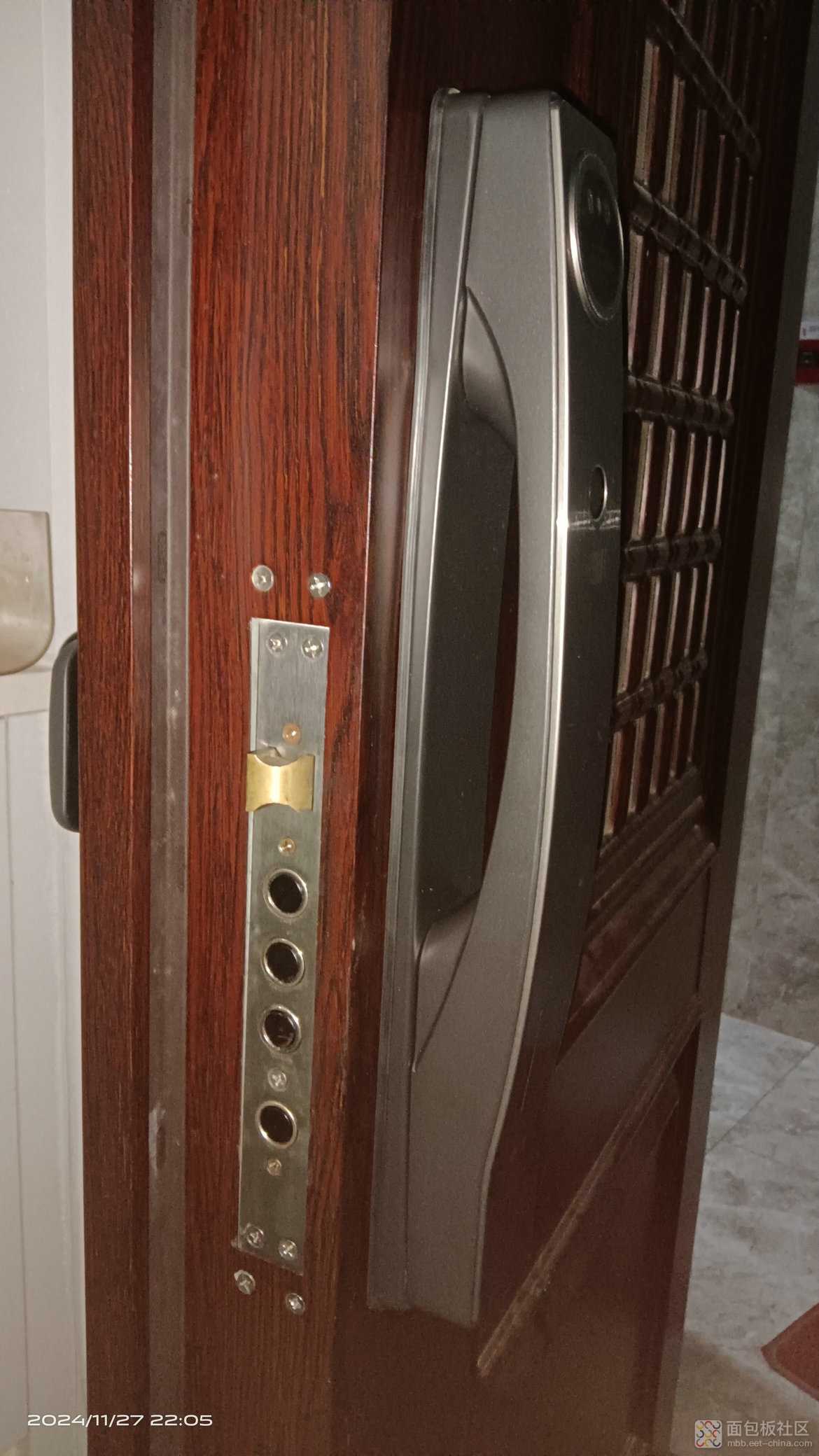

当年花了“巨资”购买安装的大门电子锁，使用了6年，就已经显老态力不从心，不得已把它从这重要岗位中撤换了下来，并对它进行拆解研究一番，可见又是机械与电子相结合的完美产物。

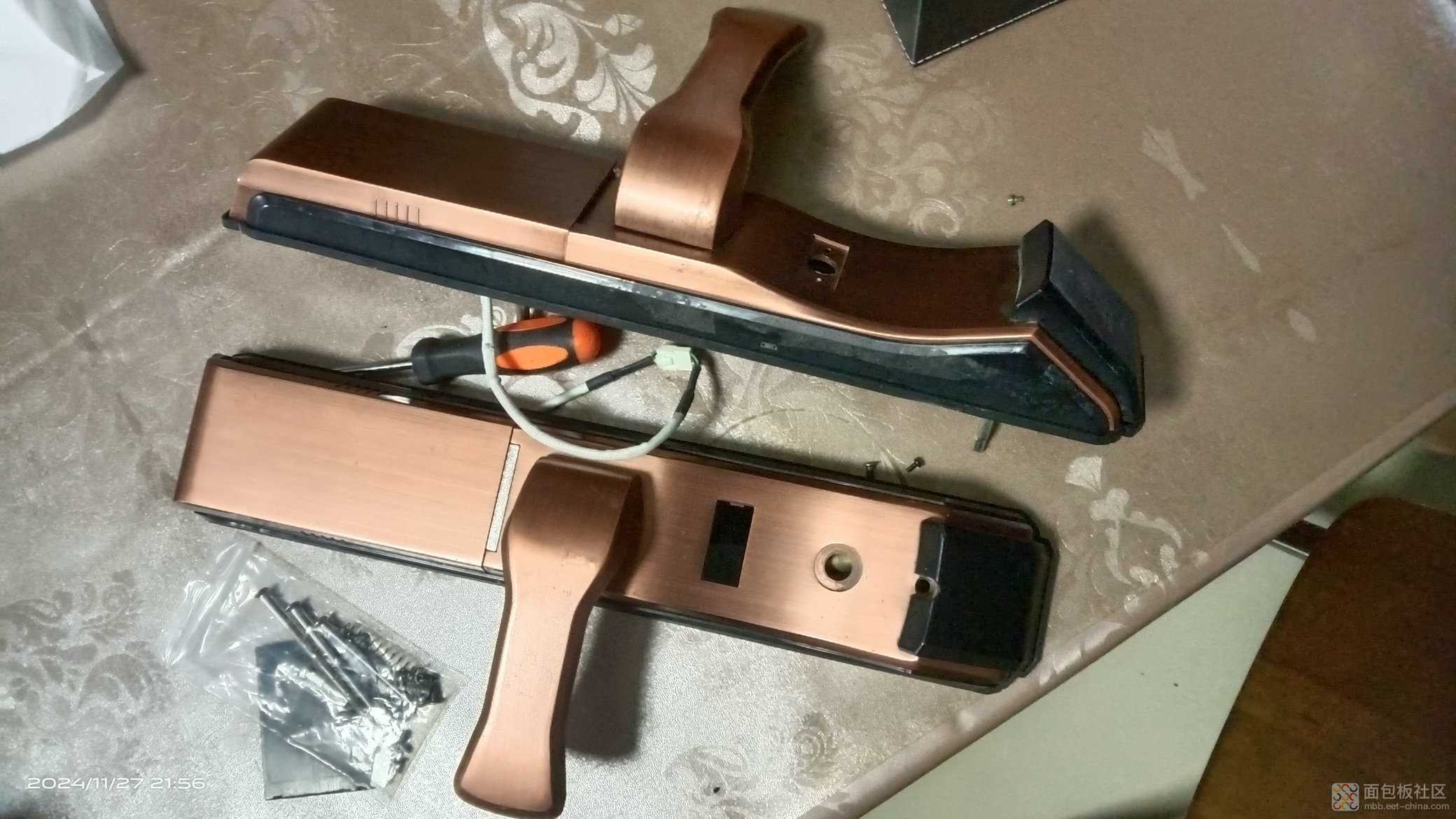

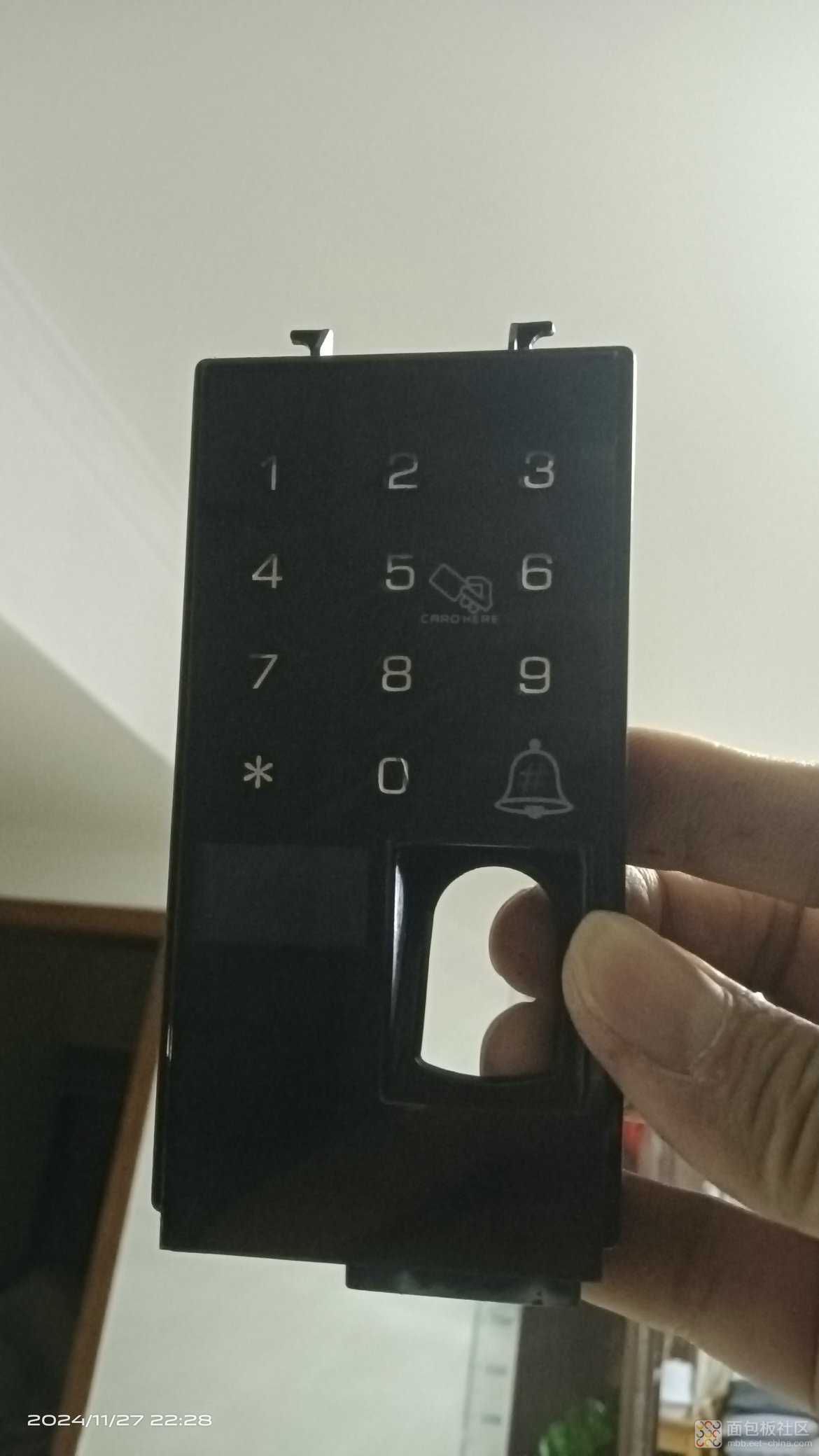

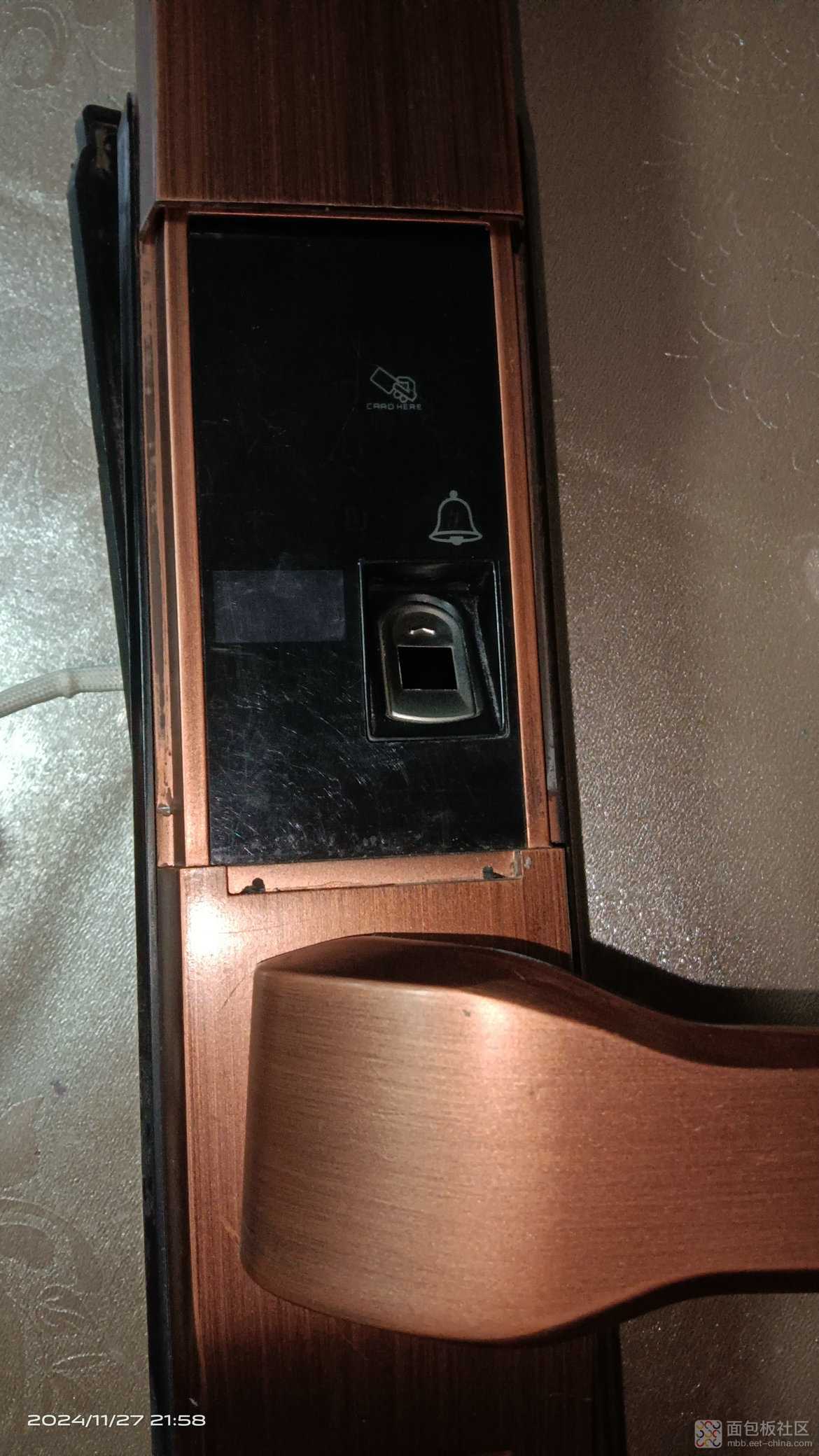

上图可见这电子锁很是沧桑，残破老旧。图中是内外两部分（上是外装部分，下是内装部分），外装部分侧面可见一个MicUSB 充电口。旁边的袋子里是些长螺丝和锁芯弹簧等配件。
上图是内装与外装部分特写，可见使用的是4颗AA电池供电，感觉可以使用1年左右，这电子锁支持电子门卡、指纹、密码开门，都是当年流行功能。

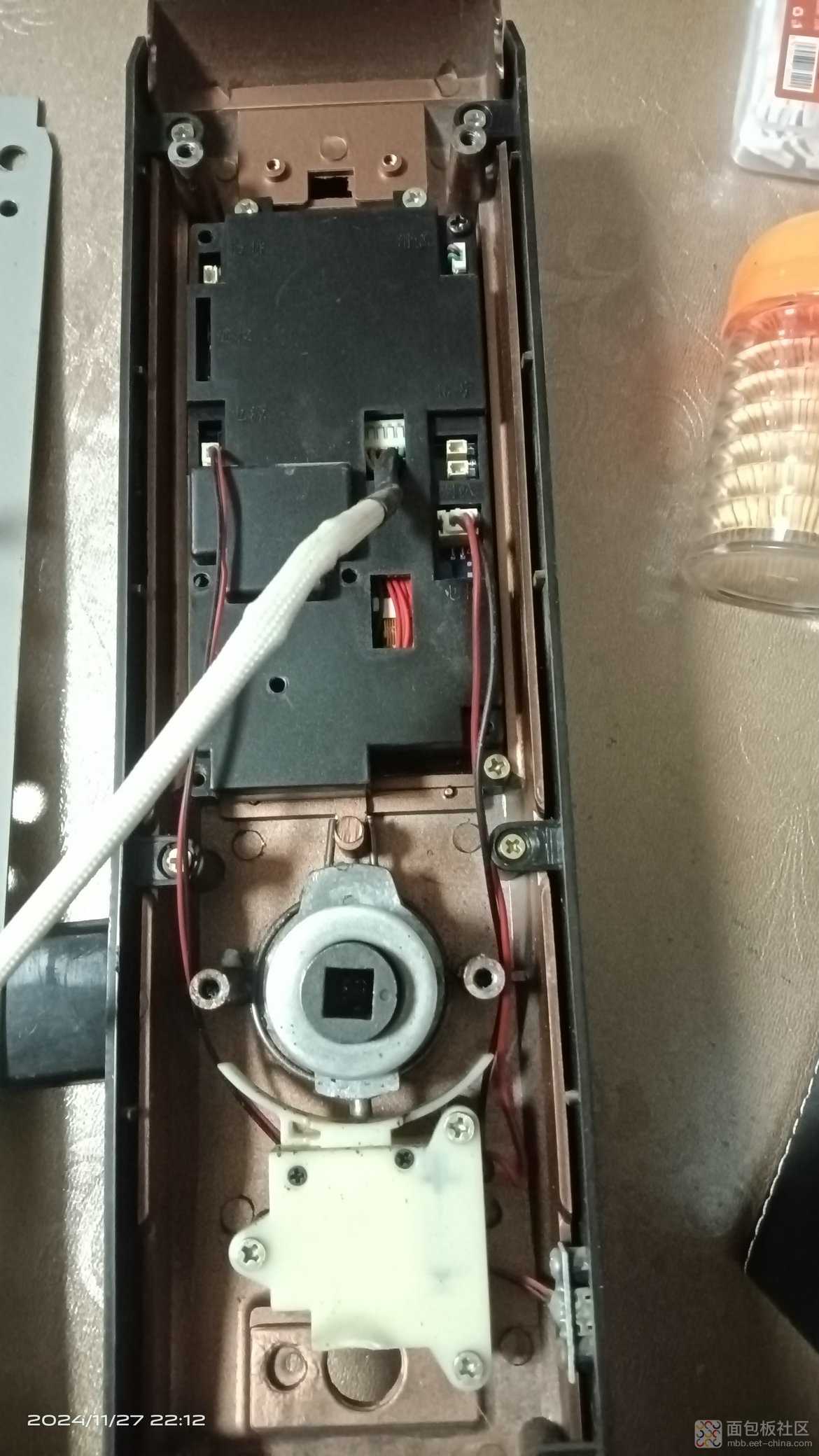

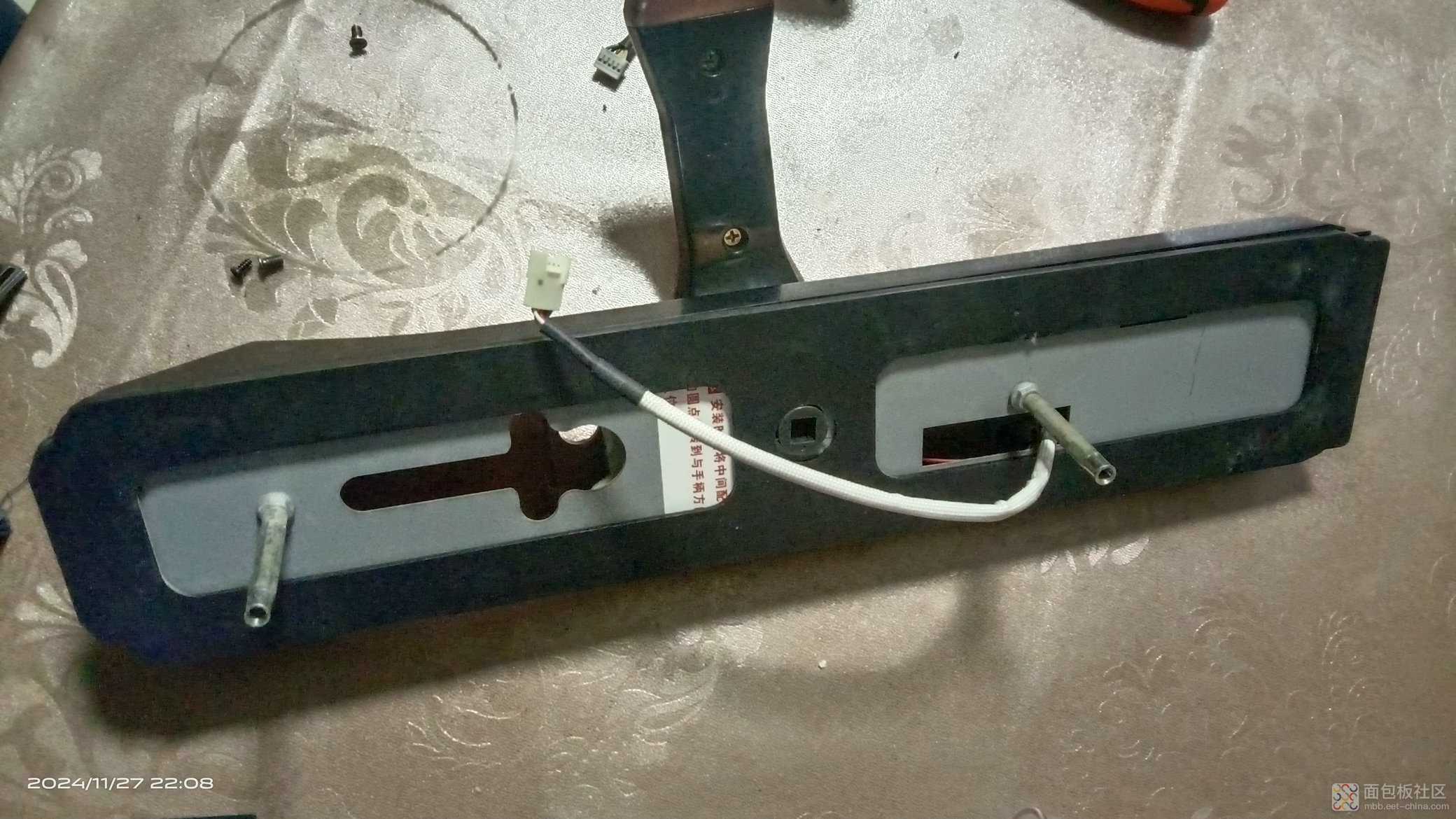

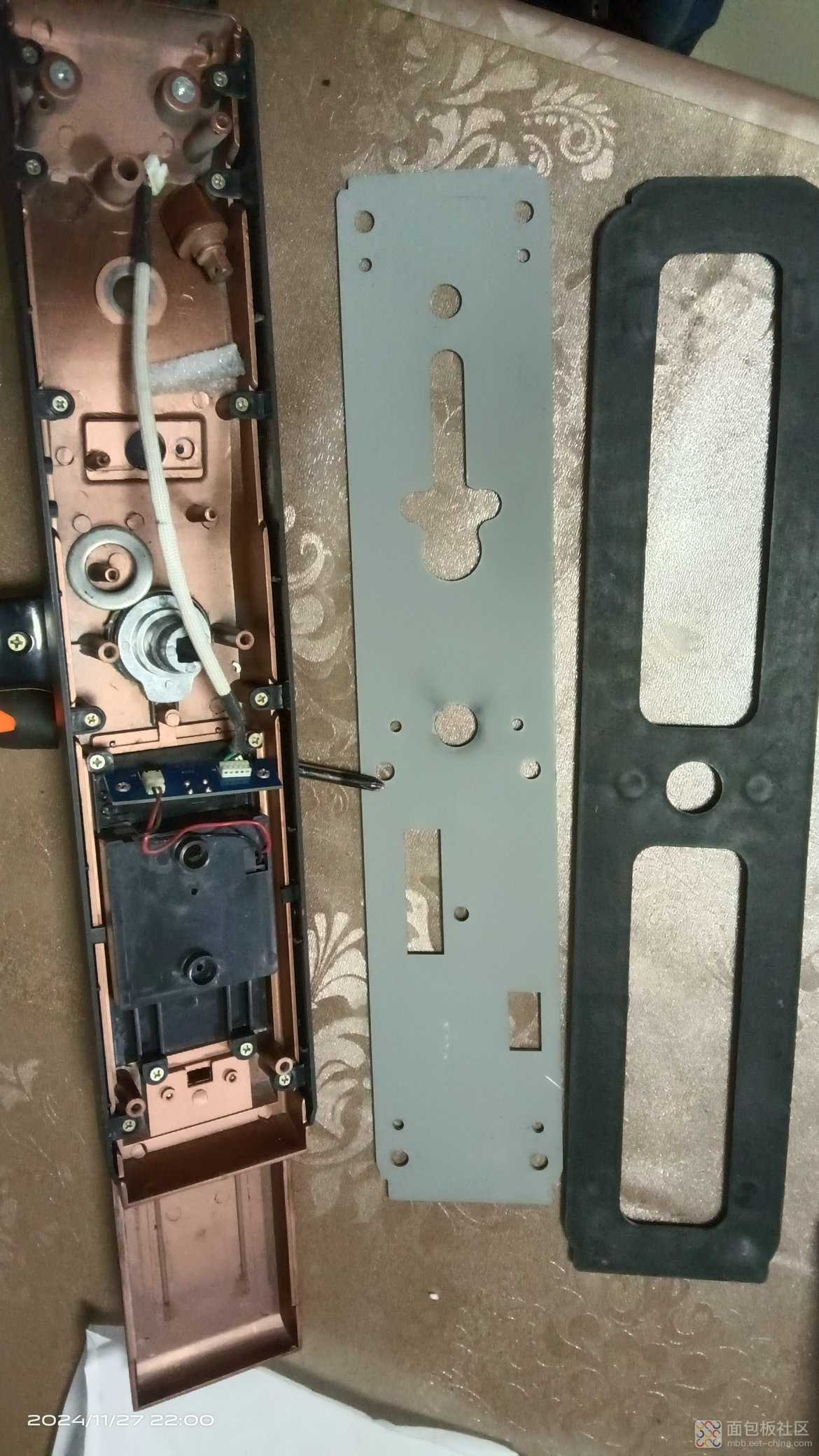

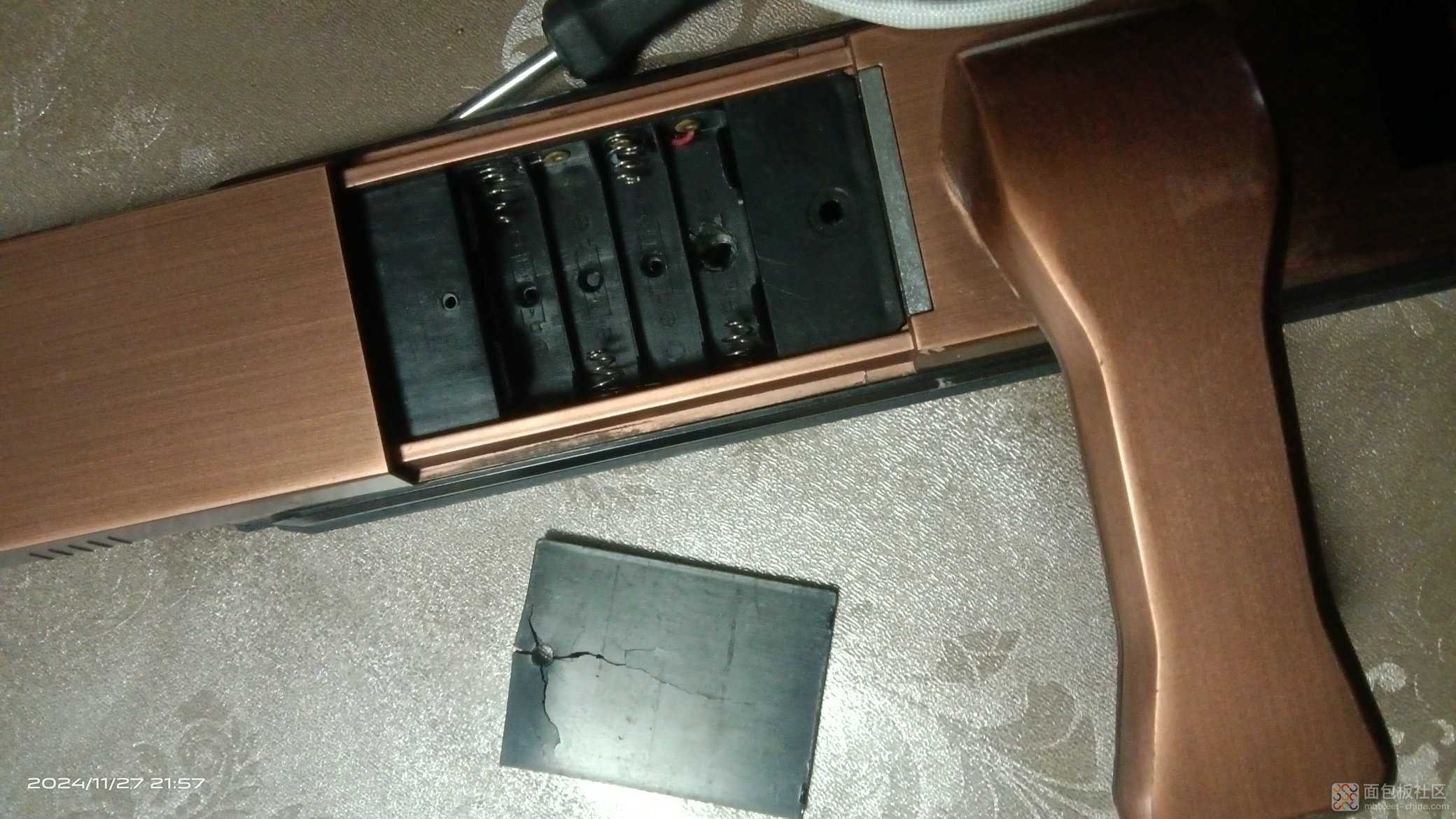

上图这是内装部分的背面，结构简单，电池仓、电源连接线、机械和外壳部件。外壳属于似金属似塑料的合金材料，已显老化。很简单的电源连接板，中间的按键是恢复键。
上图特写之一：那根长条转轴，用来连接锁体，实现手动反锁的功能

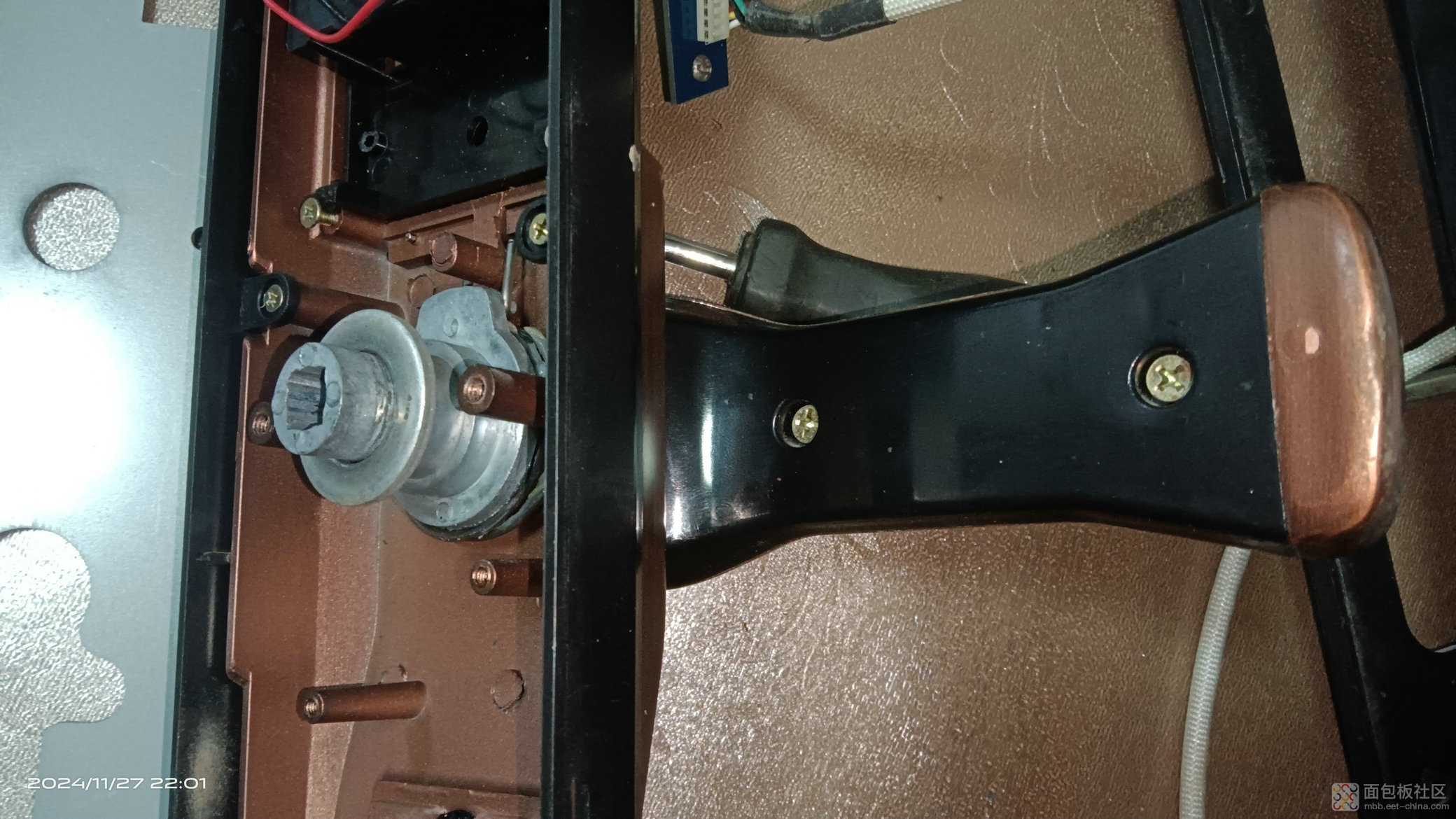

这个把手上的孔，插上一根长的门锁方钢传动杆连接锁体（见下图，有长有短，配合弹簧，根据门的厚度选用），实现内部对门的开合。

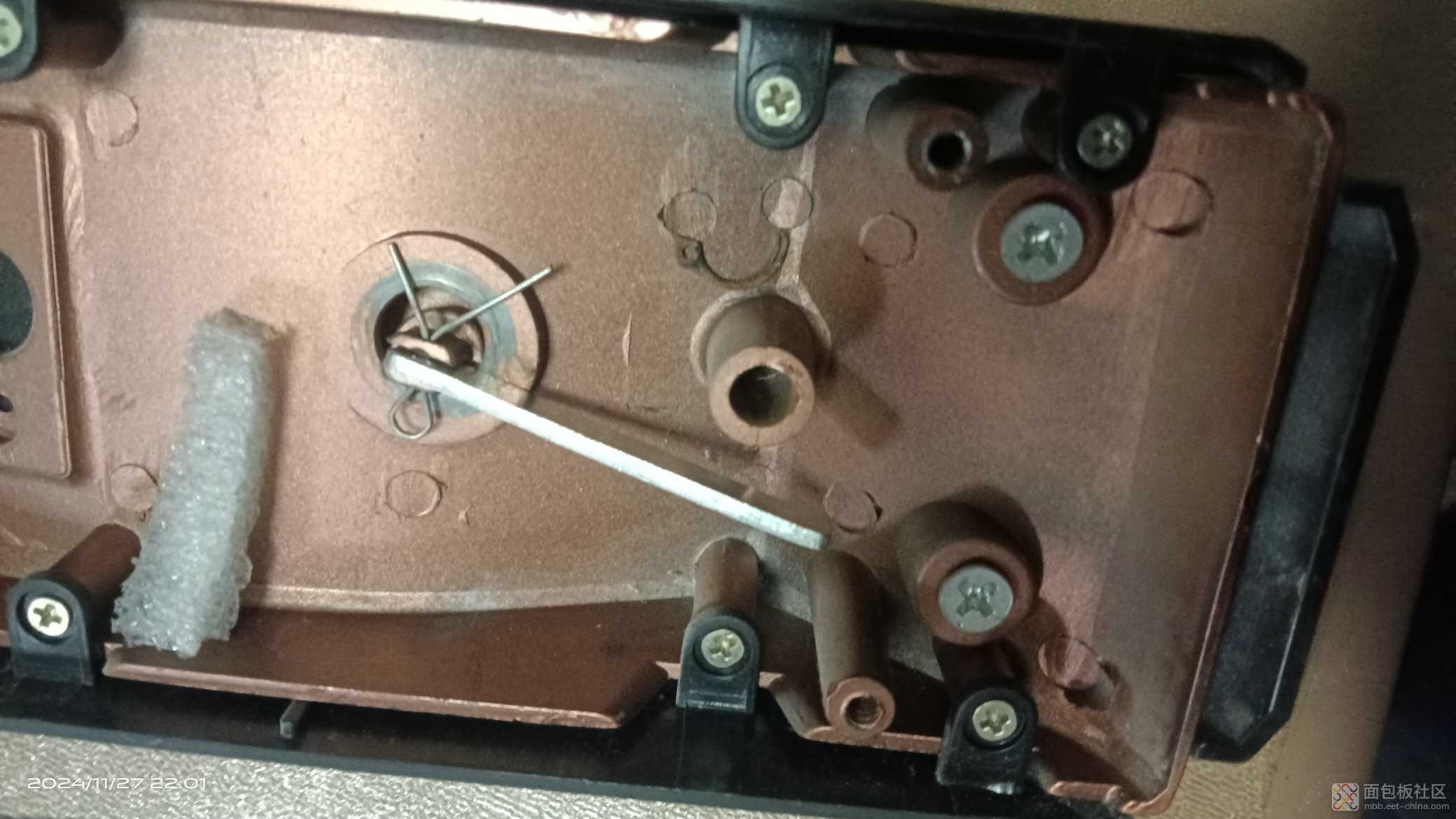

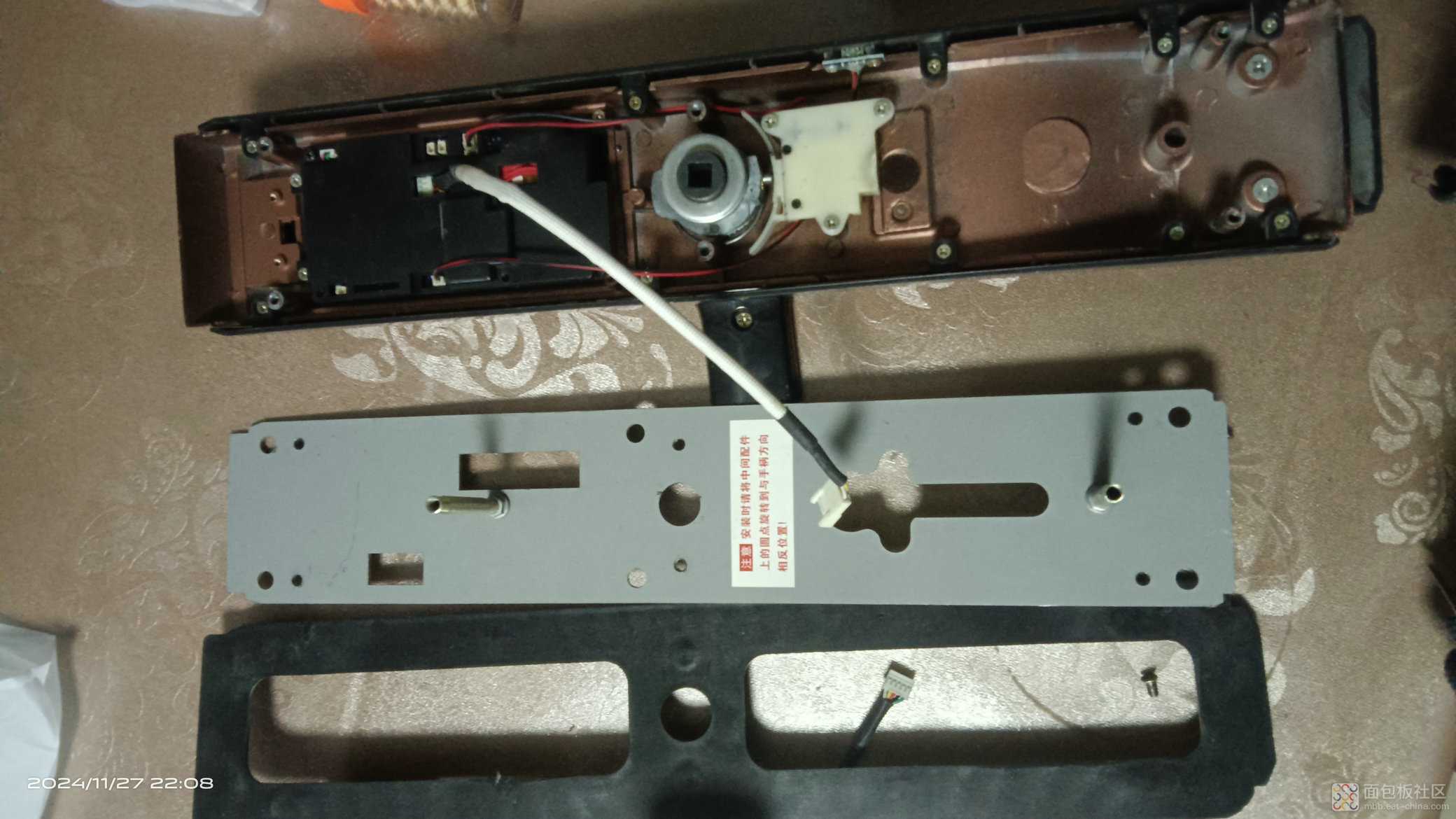

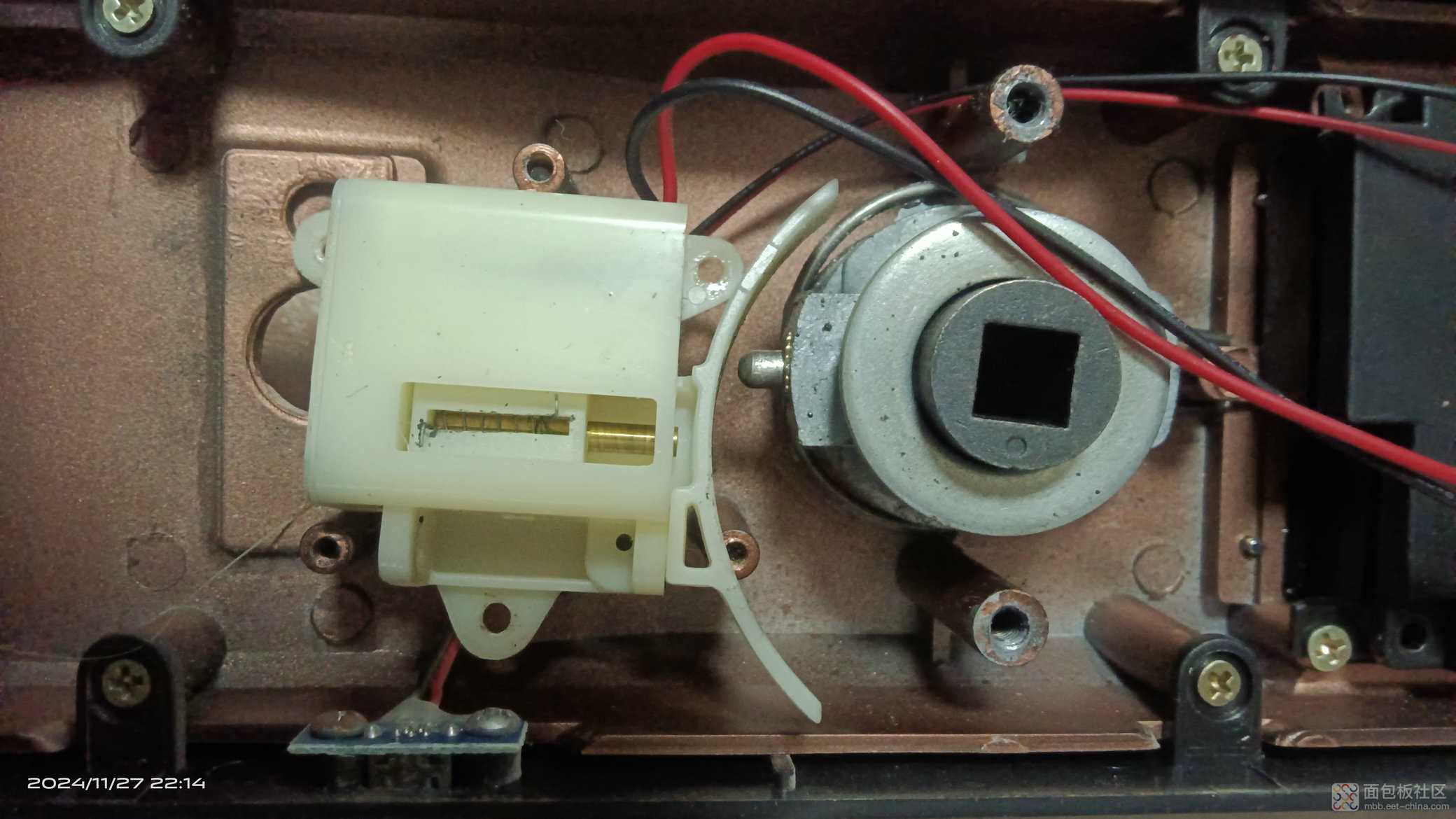

上图中间白色部分是磁力柱，通过伸缩作用抵住传动杆。侧面的是MicUSB应急充电口。同时中间的孔可以插入钥匙使用锁芯与锁体相连接。

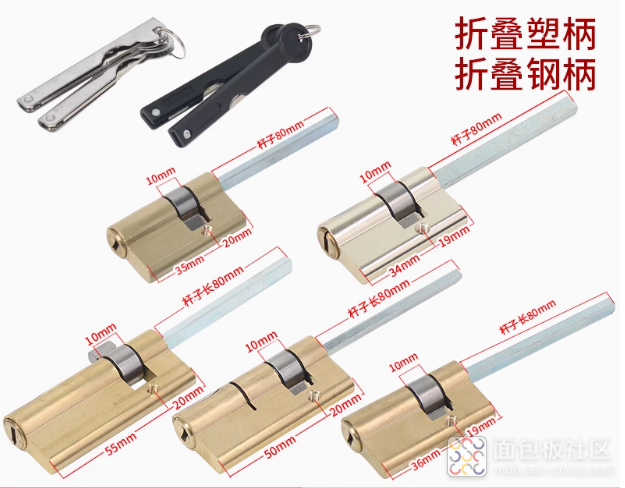

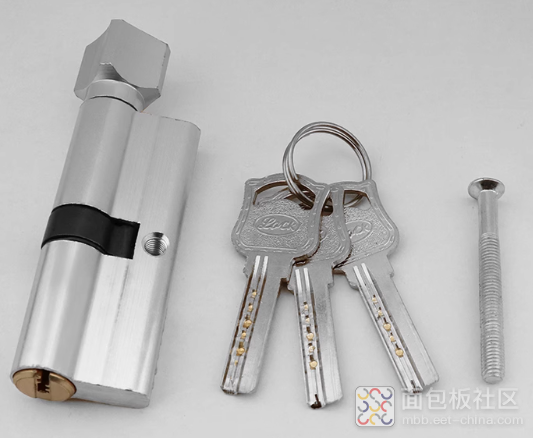

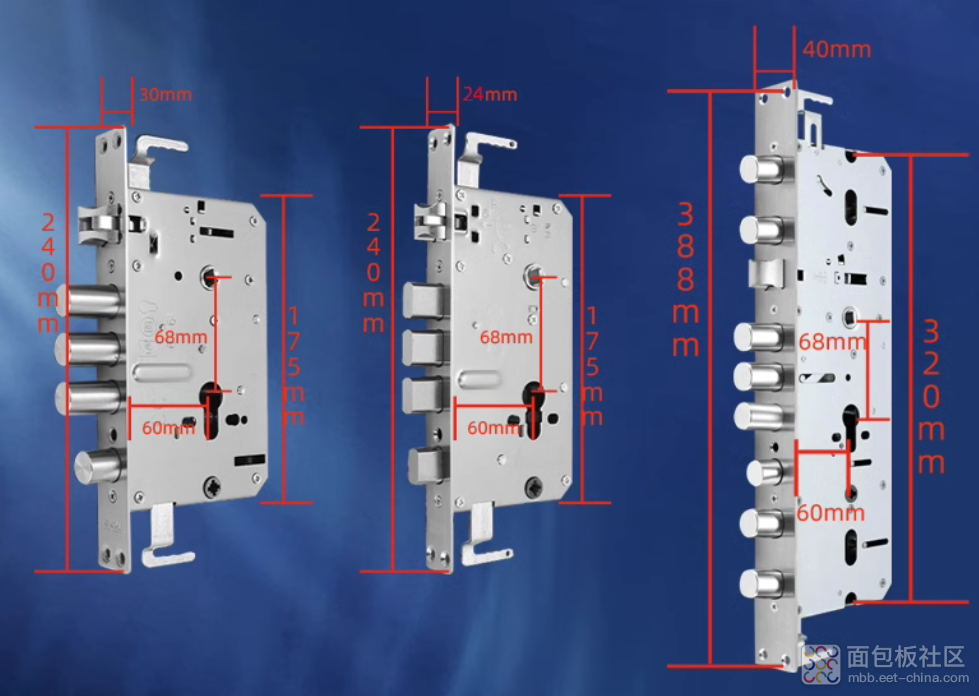

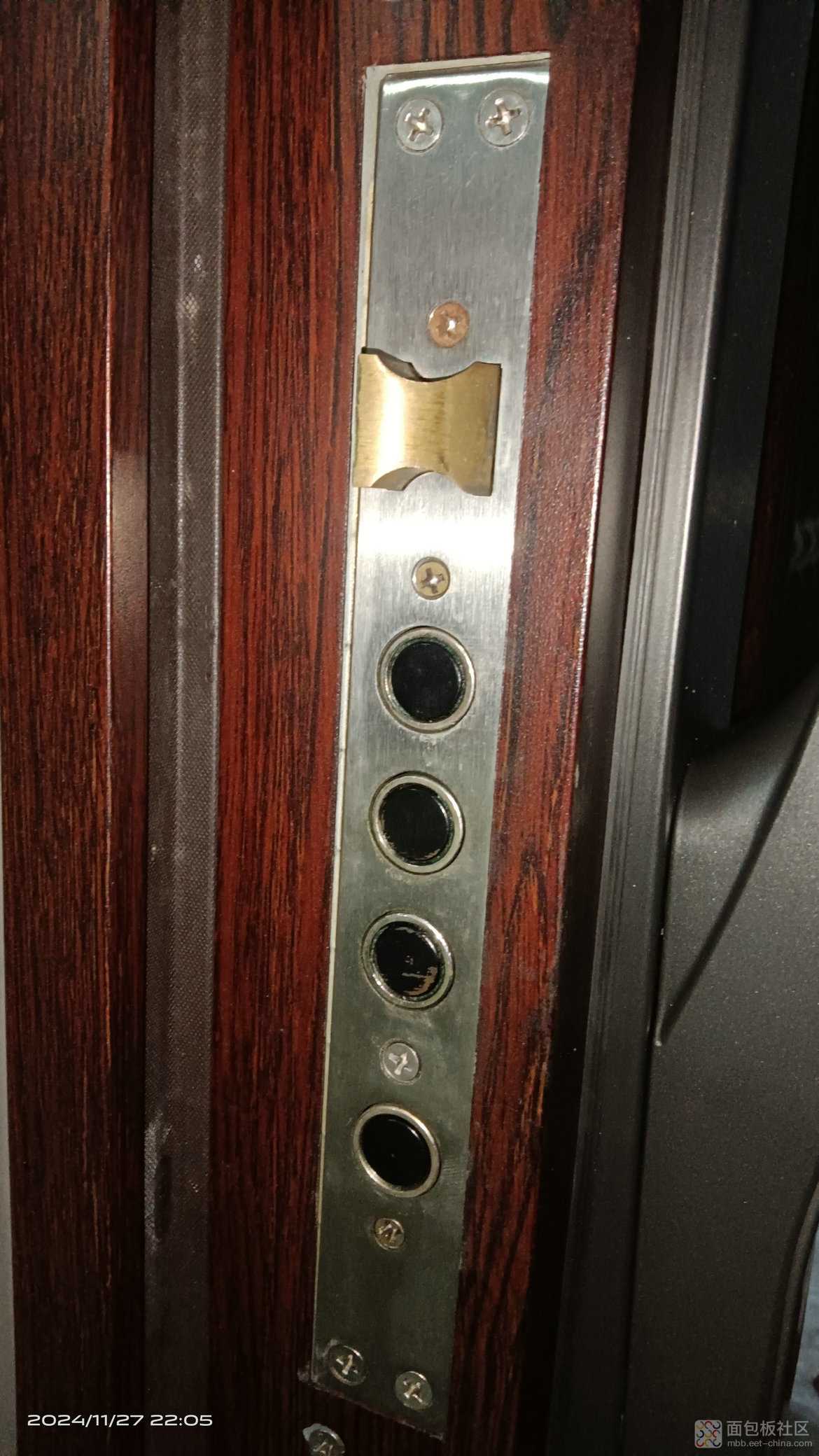

上图这个就是锁体，门锁的中心部件，无论是电子锁还是机械锁都可共用，要与外装部分连接，还差一个中心部件的中心部件：锁芯，下图左图是普通门锁锁芯，右图才是电子锁专用锁芯。

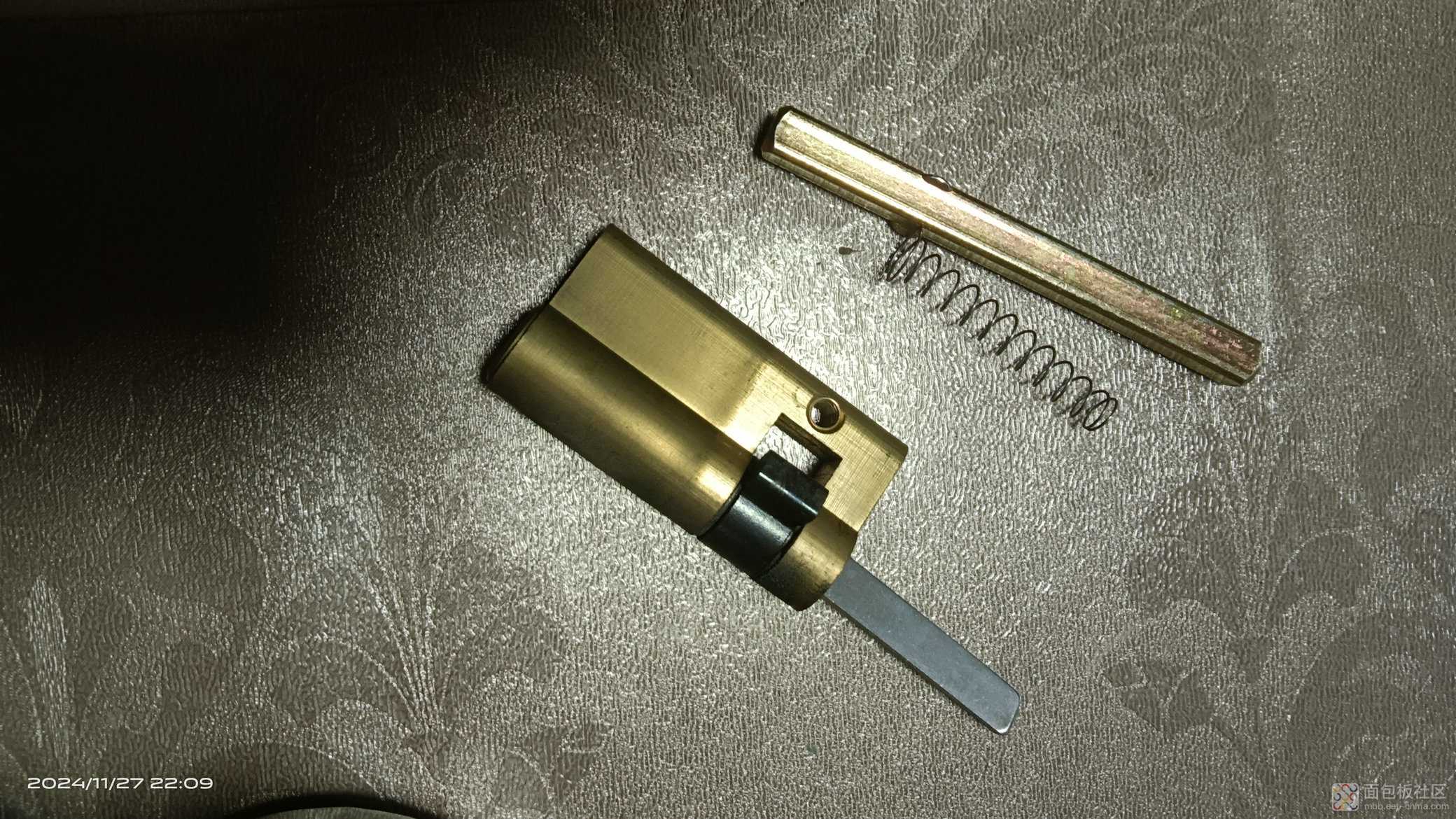

上图是我的锁芯与弹簧、方柱。

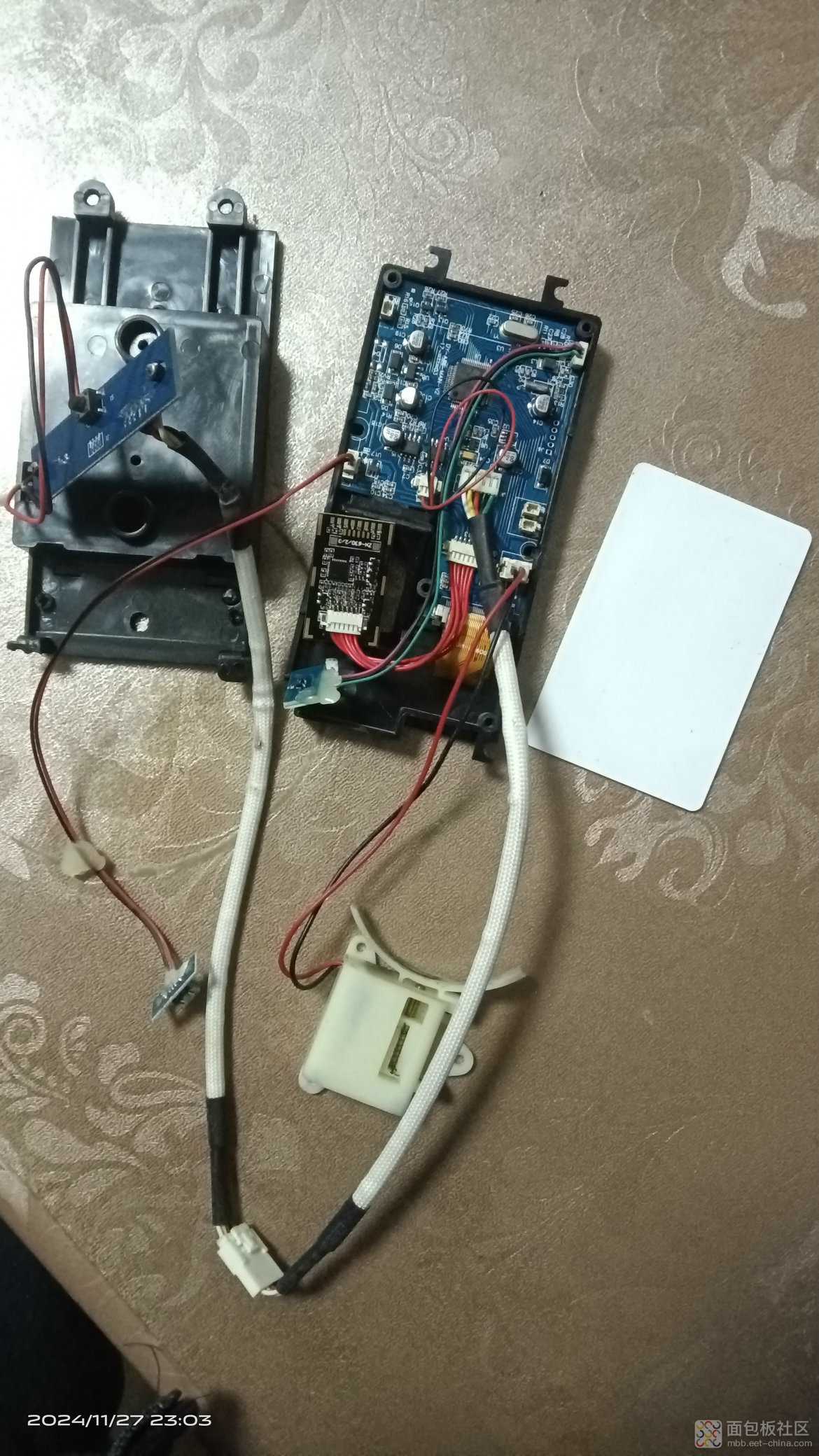

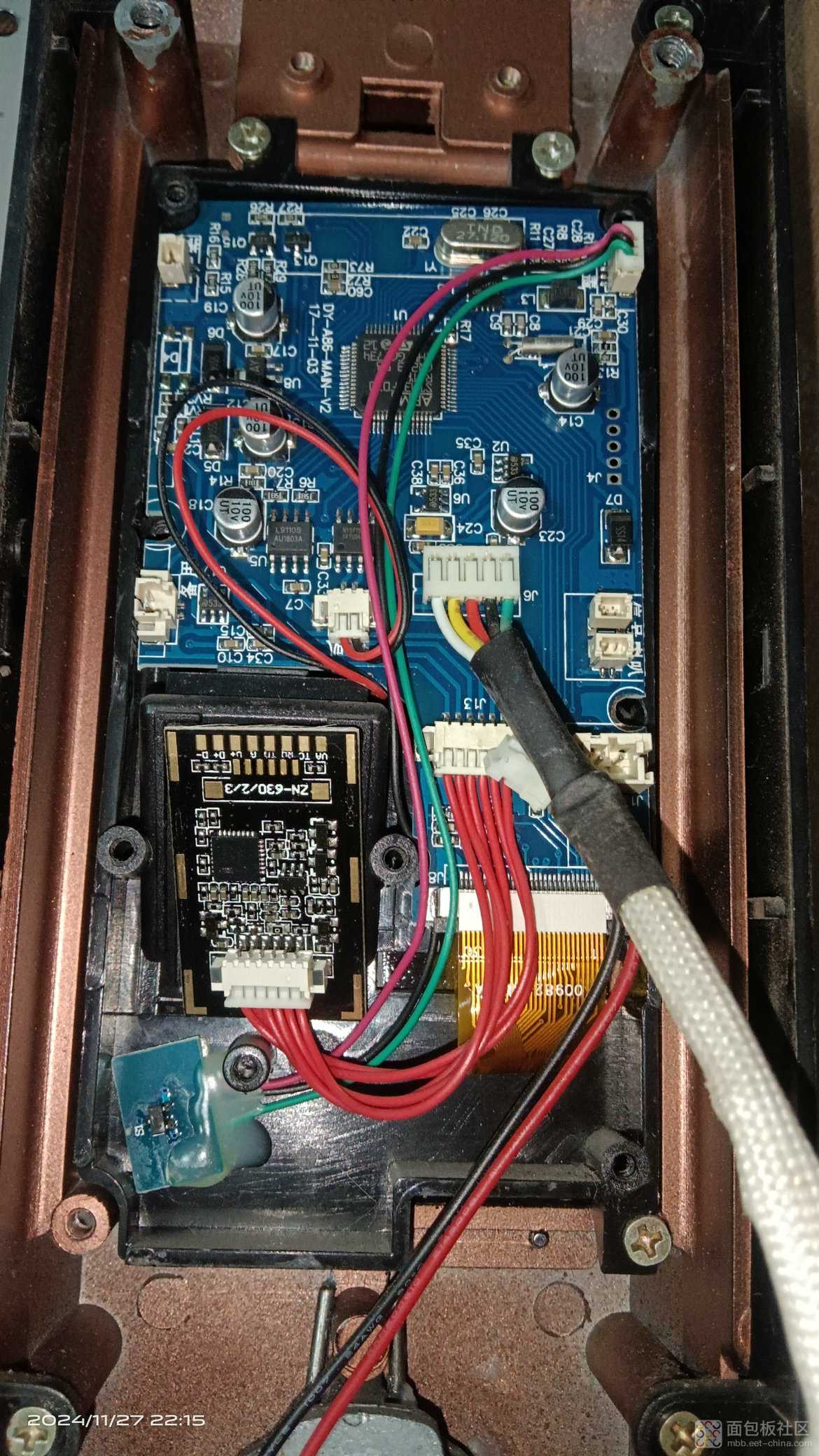

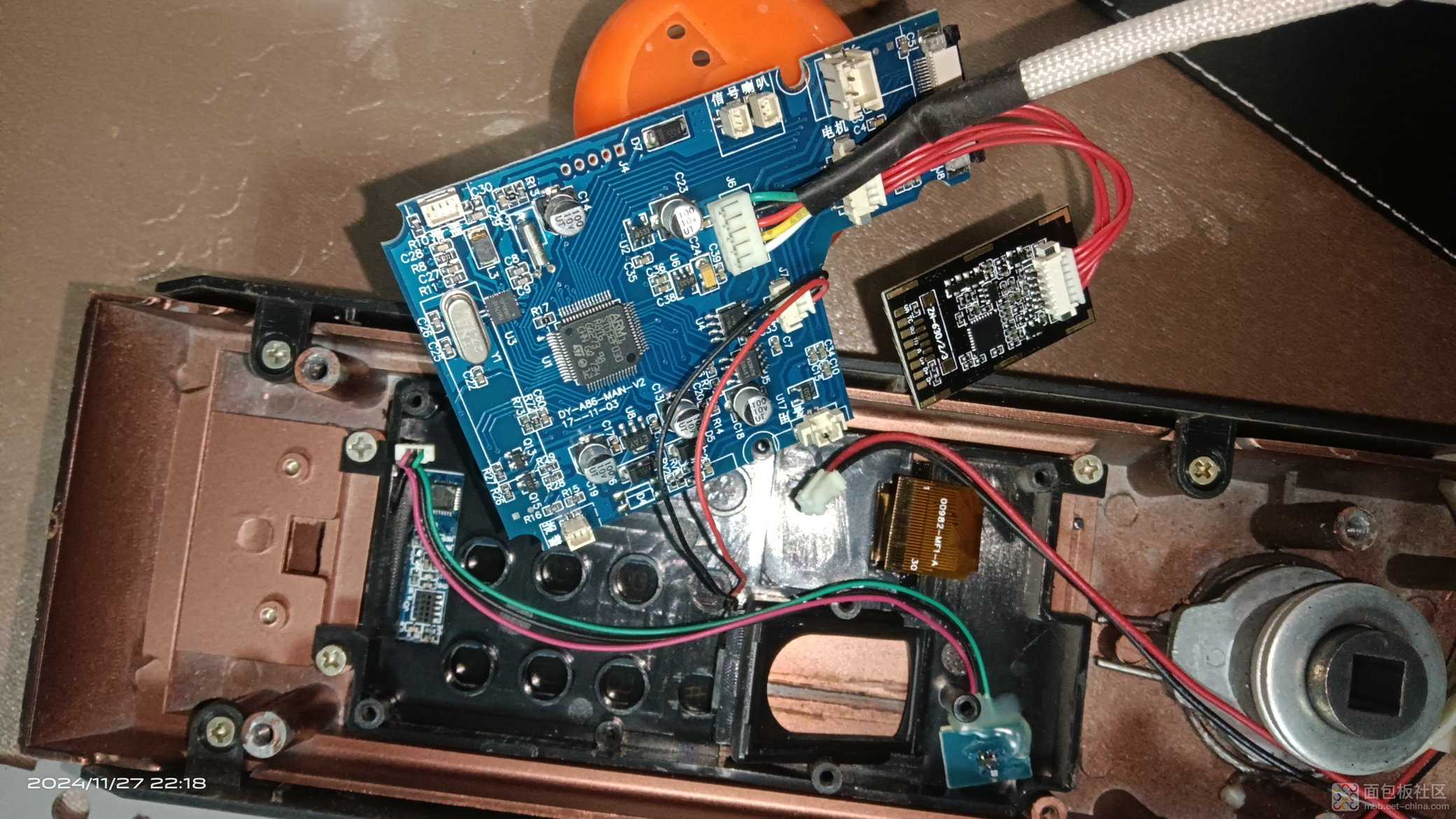

上图打开前装部分后盖，控制板等一览无疑，所有板子全貌：从左到右是触控按键控制板、主控制板、指纹传感器、金属电磁感应器。接下来分别特写：

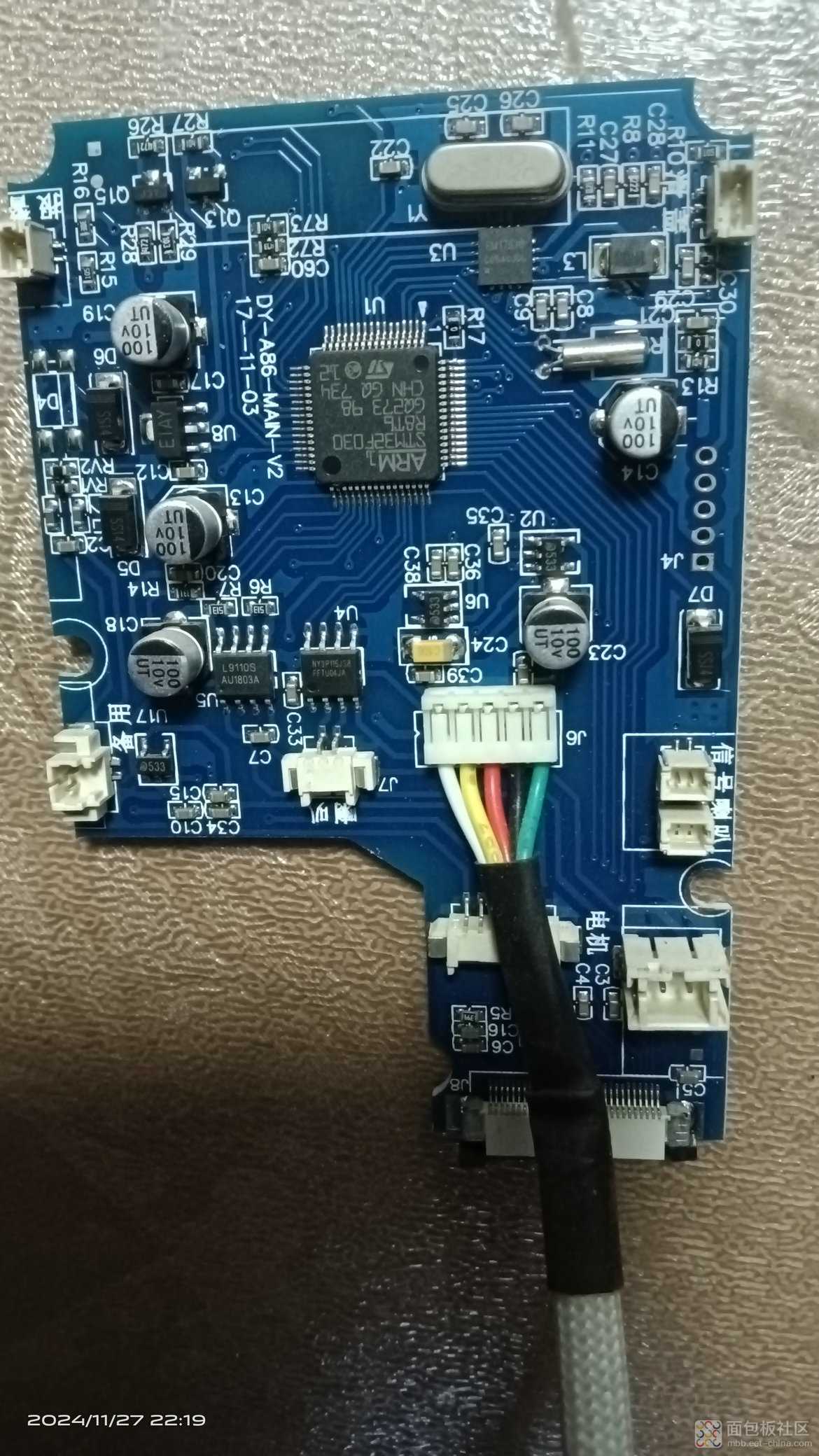

这是主控制板，使用ST意法的ARM STM32F030 MCU。相信这是使用最广泛的MCU芯片了，也被大量国产MCU所仿制。

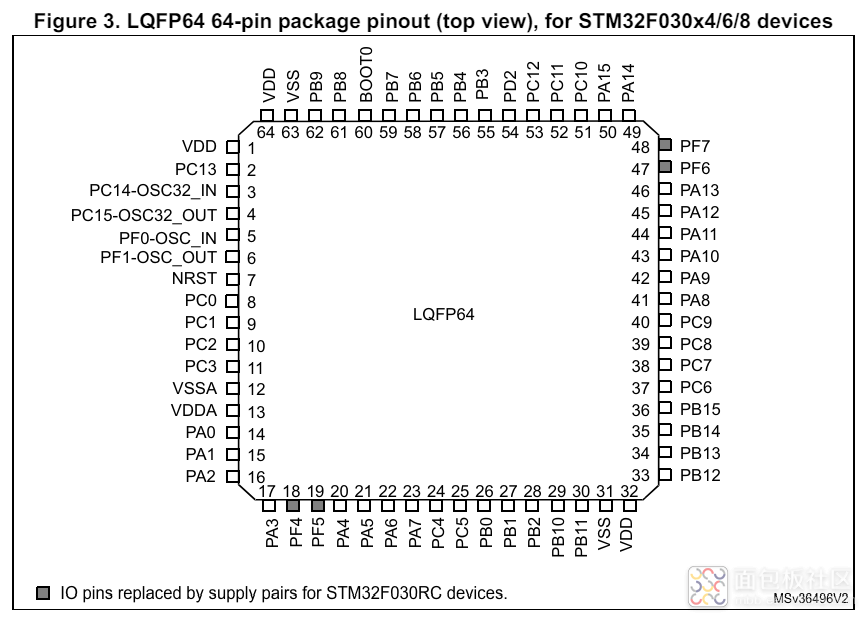

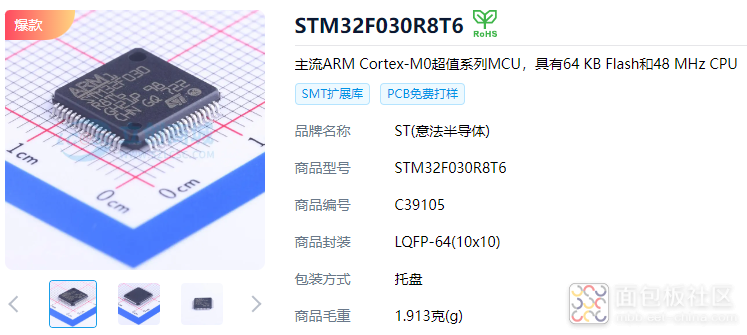

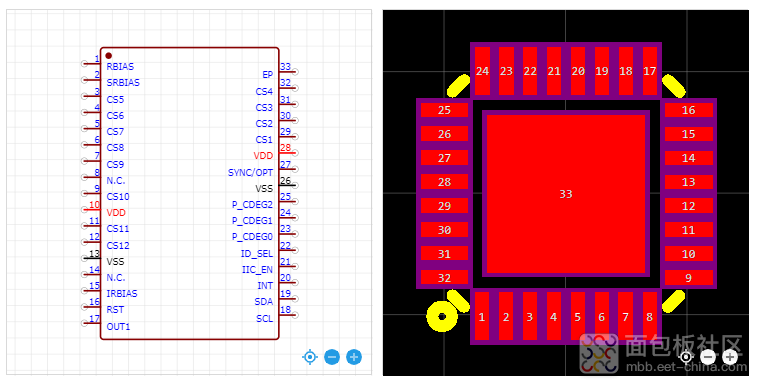

上图是这款MCU的简单说明与脚位图。有兴趣了解详细内容的伙伴们请移位到立创商城去下载，立创商城不仅仅是卖电子元件，还提供大量资料下载，简直是电子宝库。

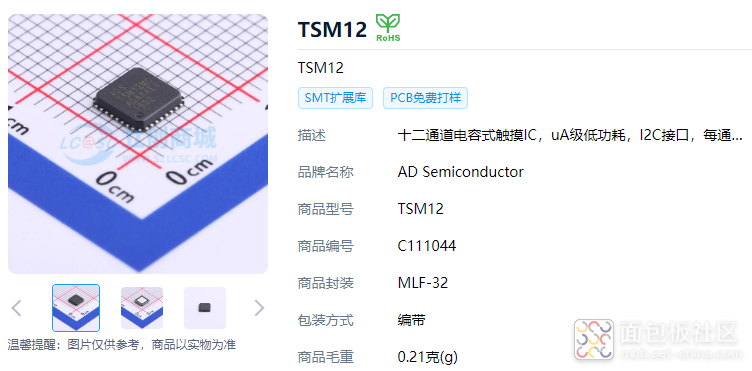

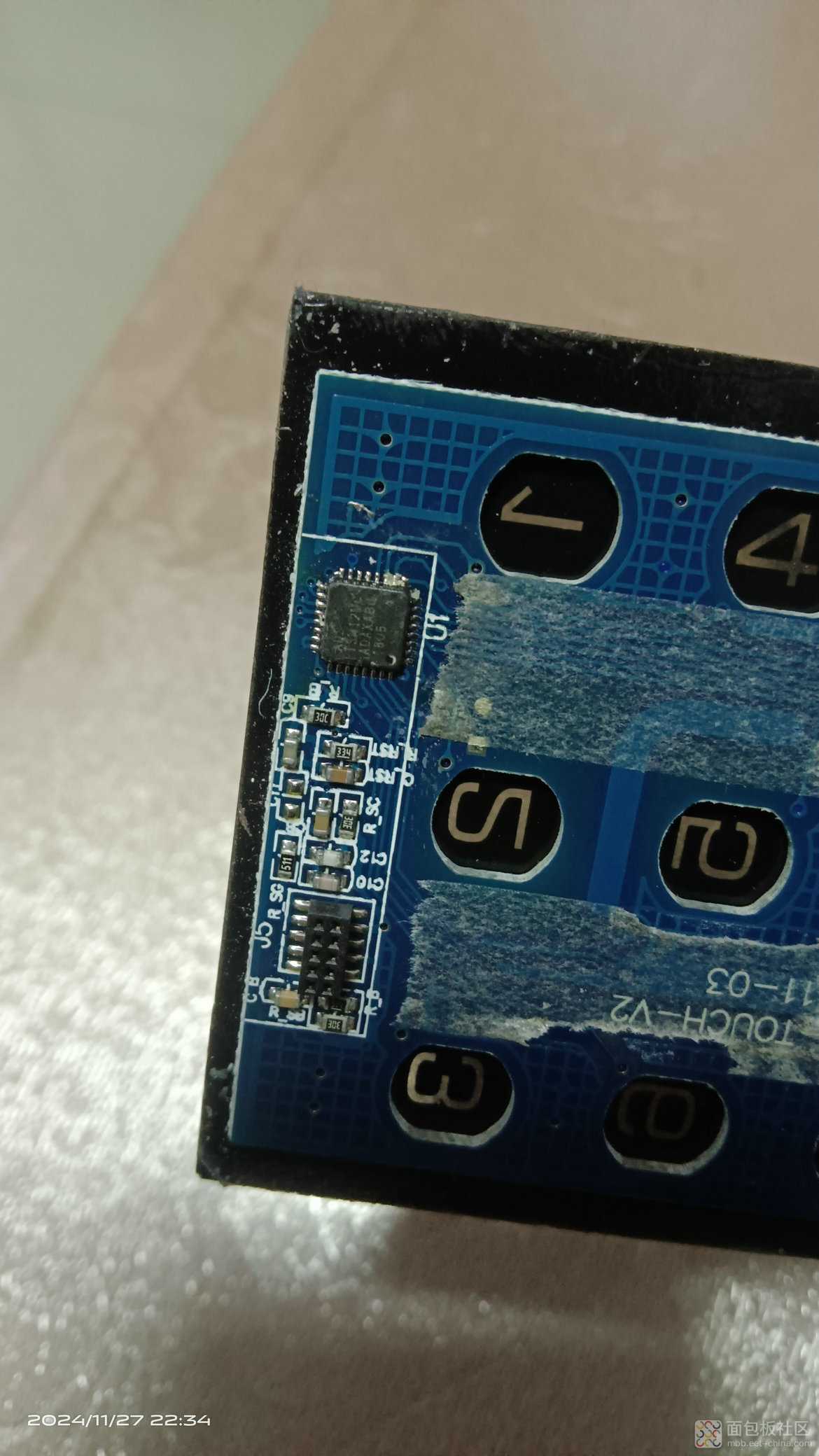

上图是按键控制板，使用ADS TSM12MC 触控芯片，使用2x5小连接器与主控板连接。下图是此芯片的简介，感谢立创商城提供。

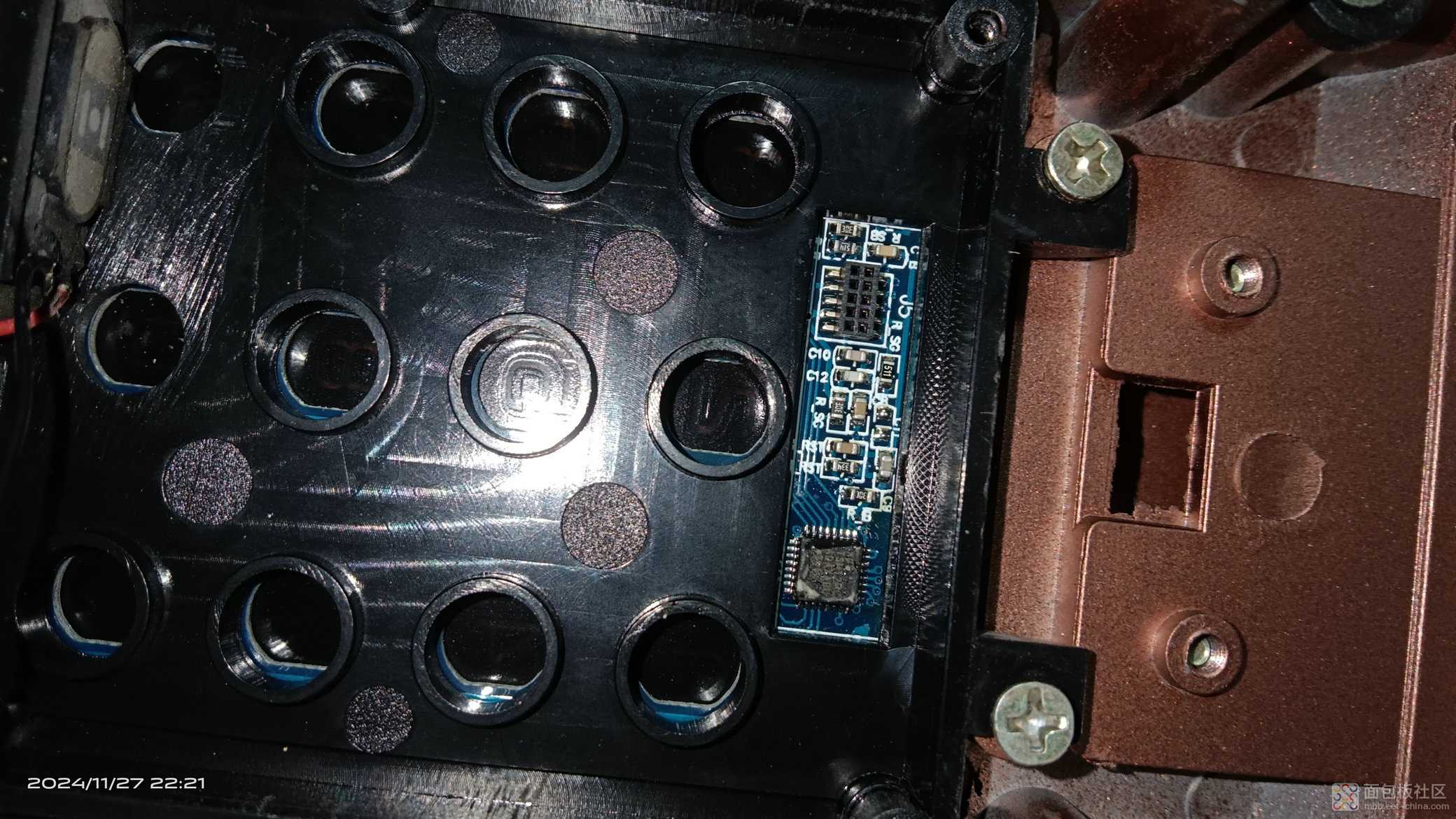

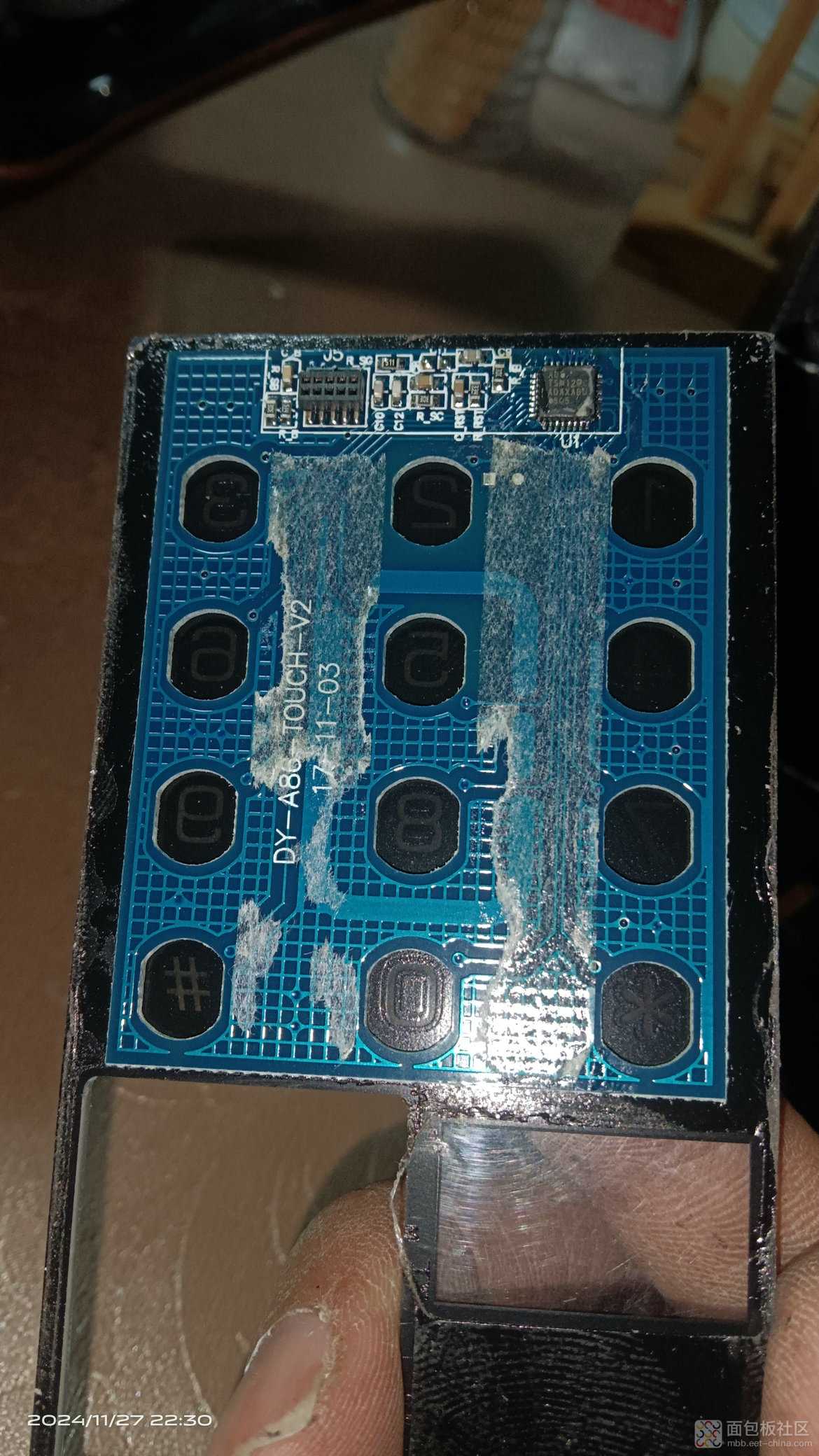

拆开键盘后盖，才露出这触控按键控制板的全貌：
按键板的中间有印刷线圈，用来感应电子门卡。
上图是键盘和指纹盖板

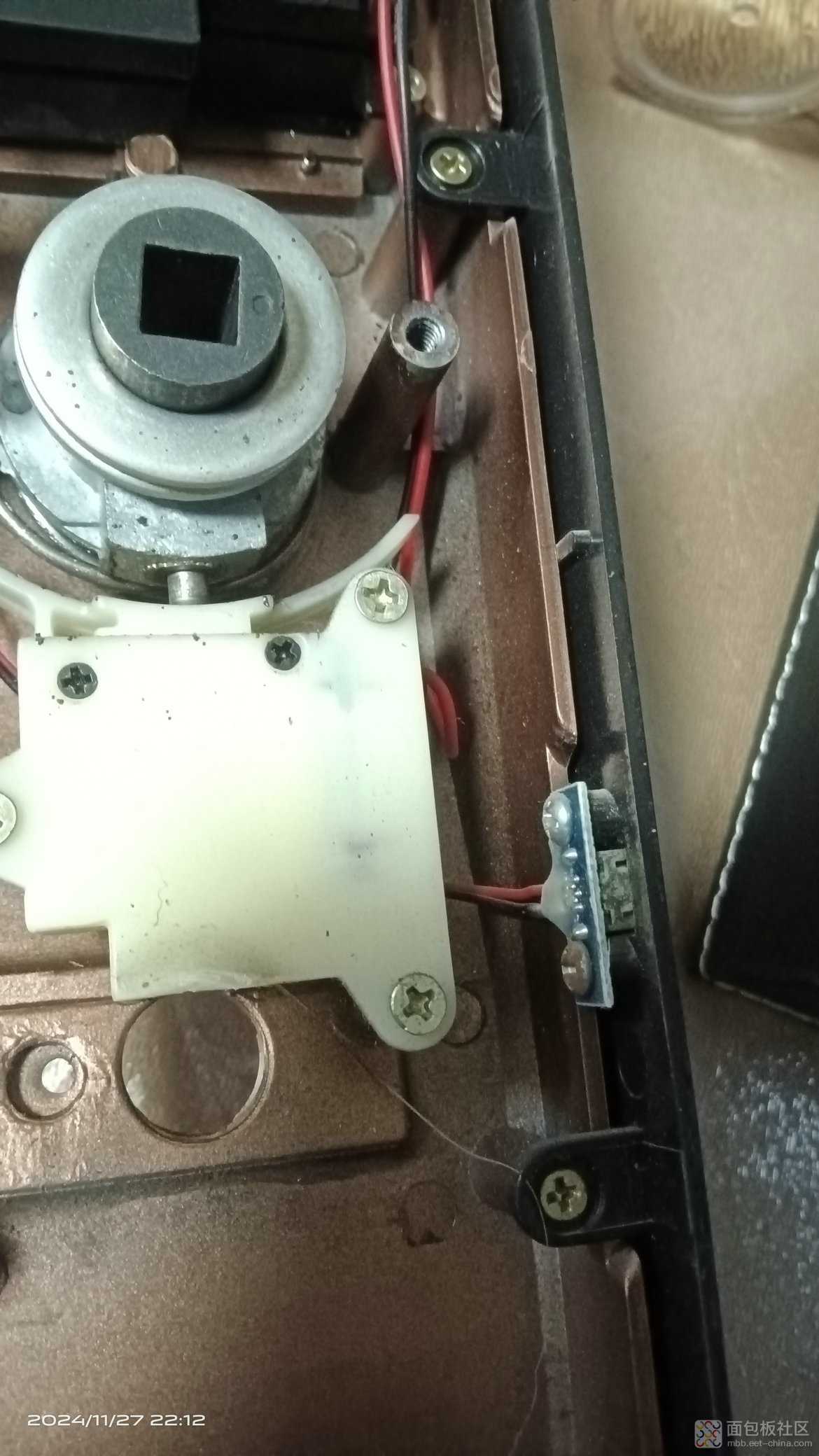

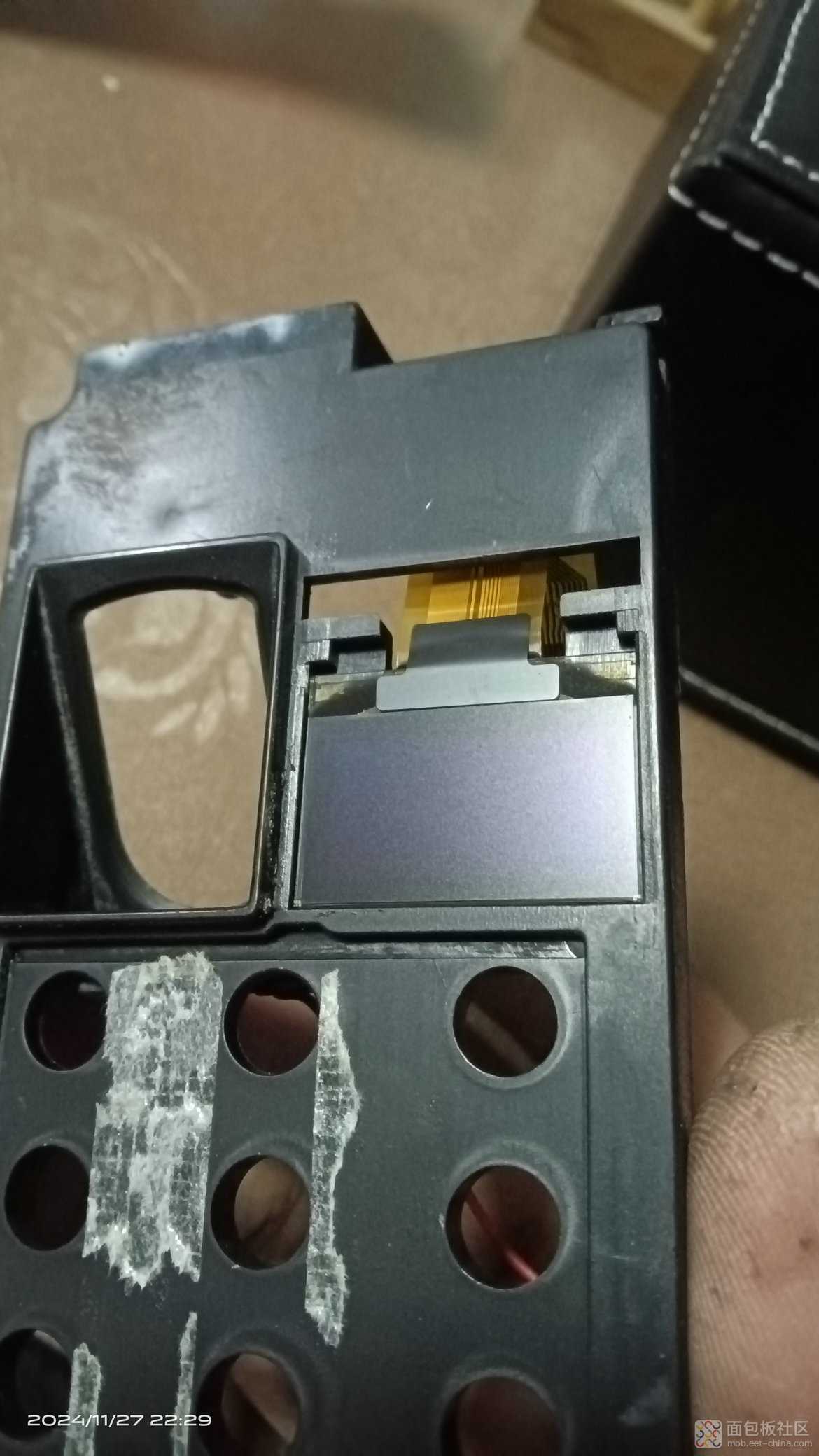

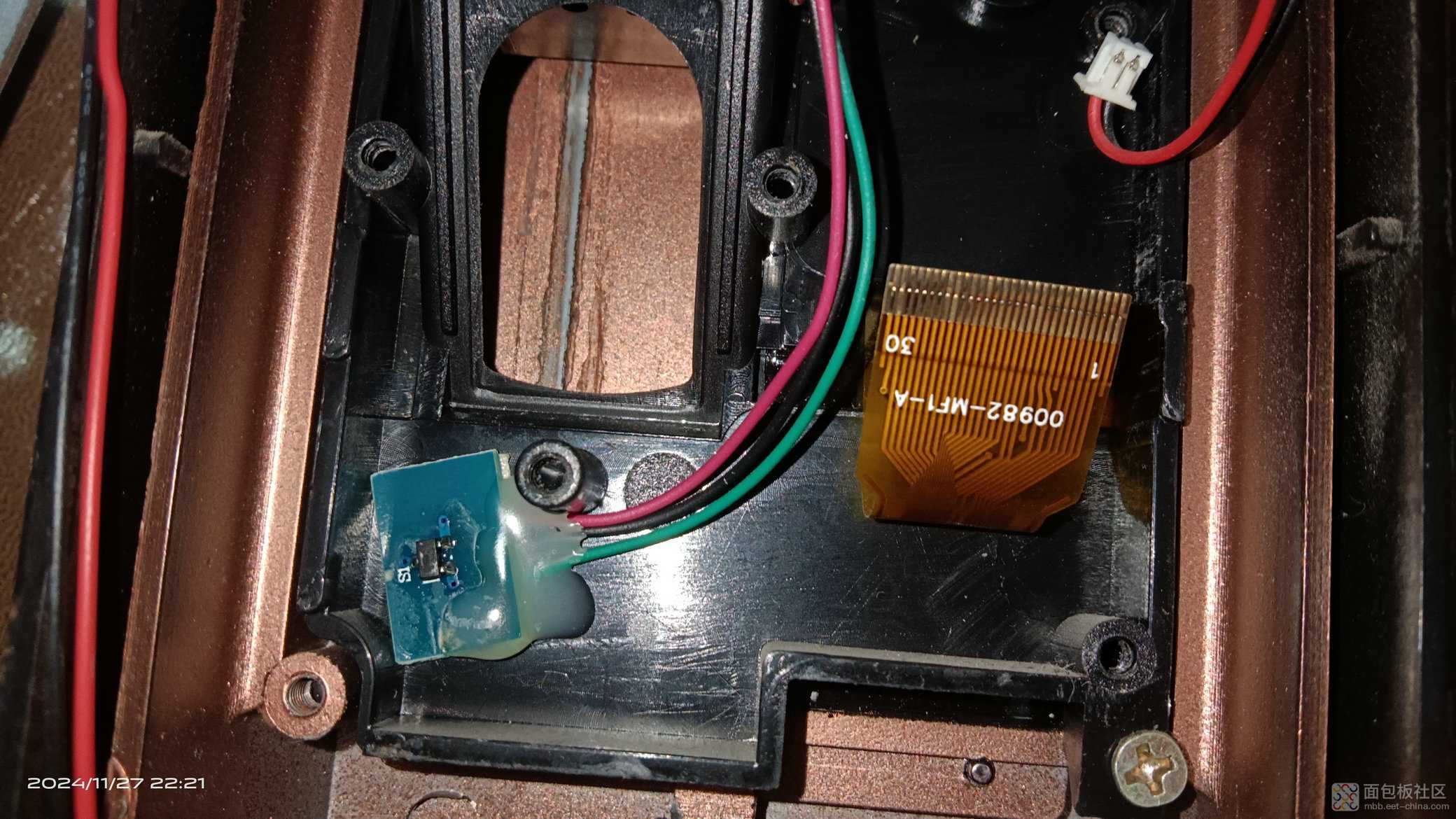

上图是金属电磁感应器，感应金属盖板的开启。旁边排线用来连接屏幕模组。见下图

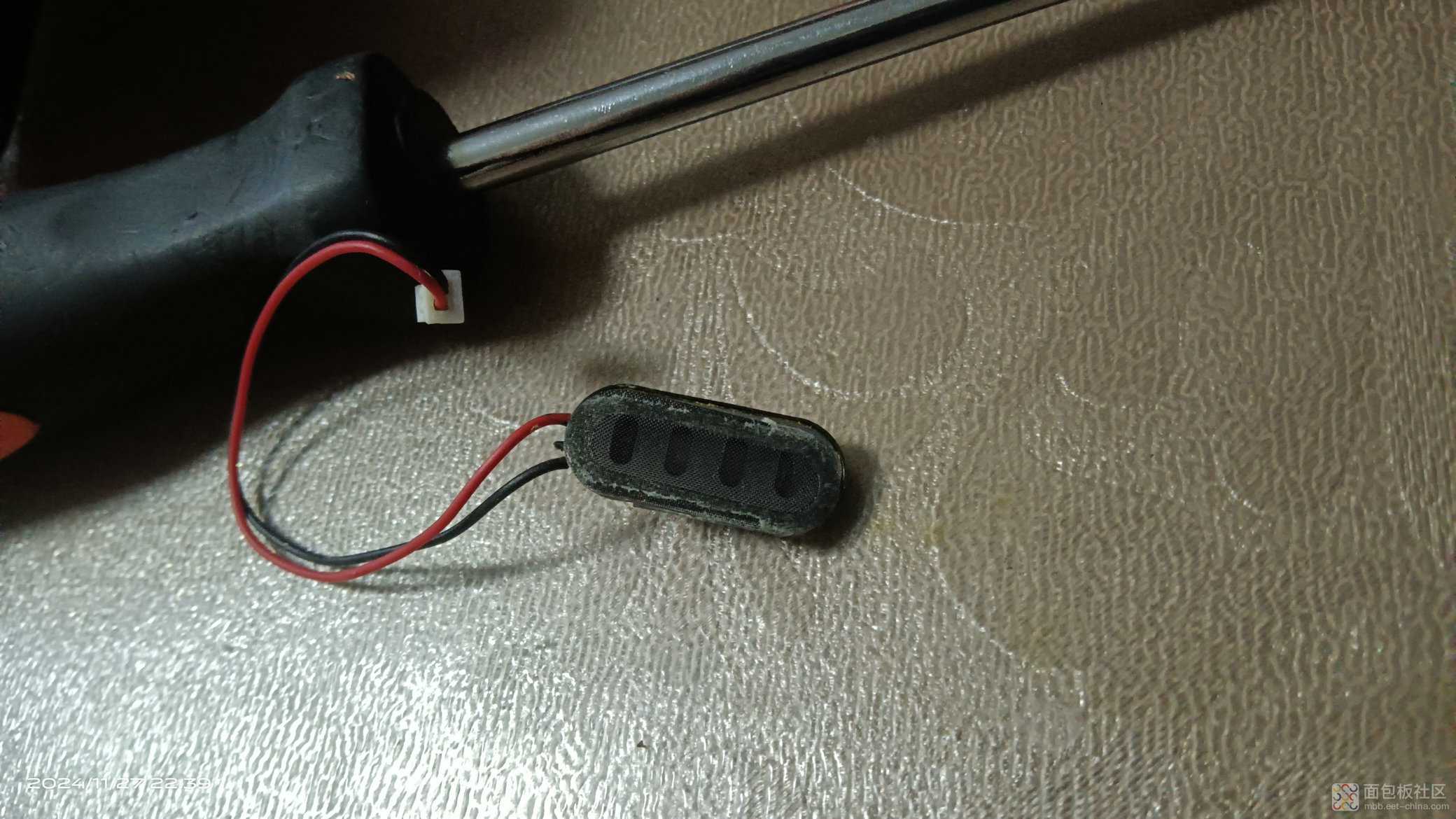

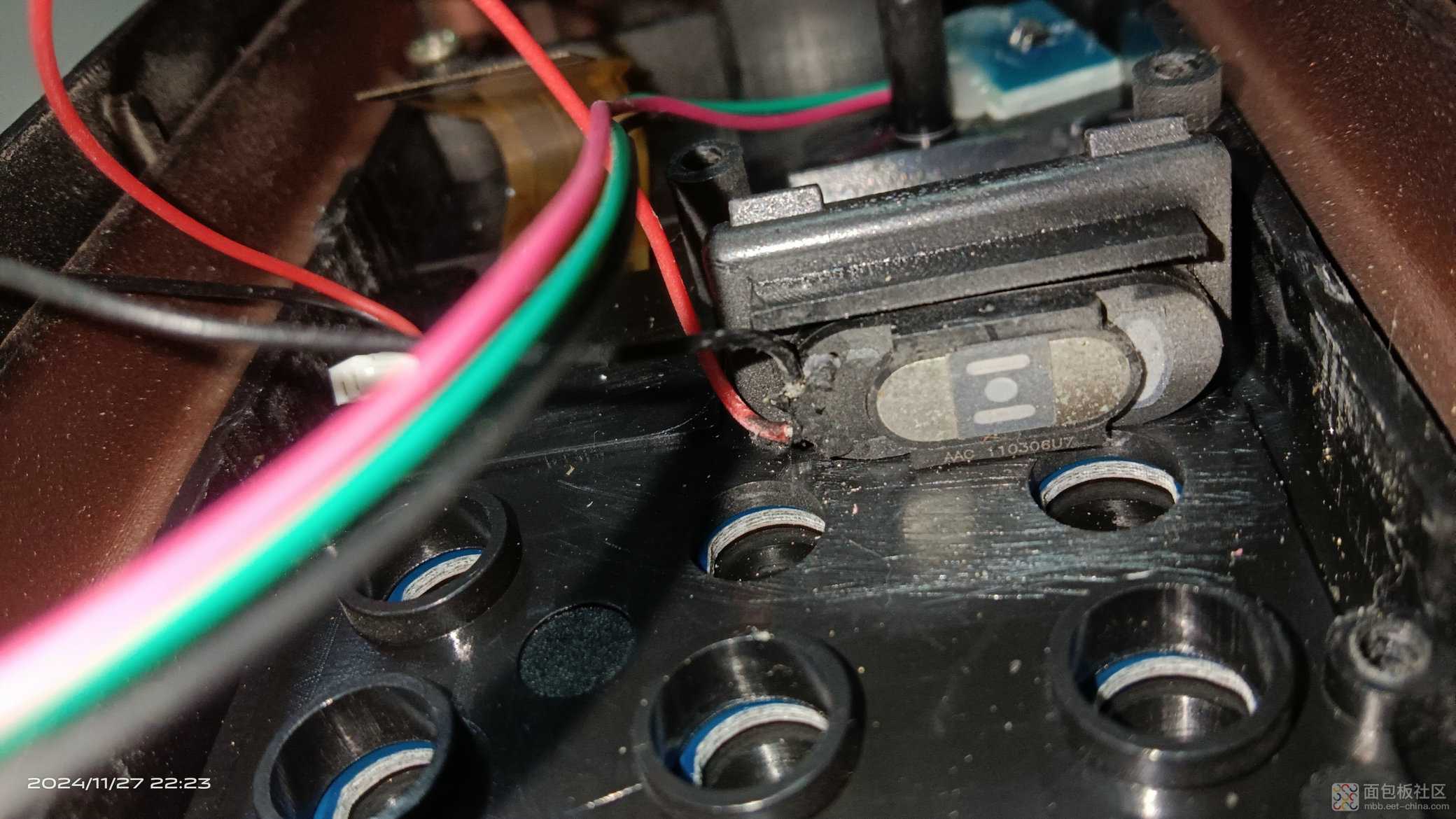

上图侧装的是什么？我根据控制板的连接座标识，才知道这是个蜂鸣器。
最后我把主要部分保留了下来，其实就是一套组件，也许可以用来做些什么东西，可惜动手能动性太差。

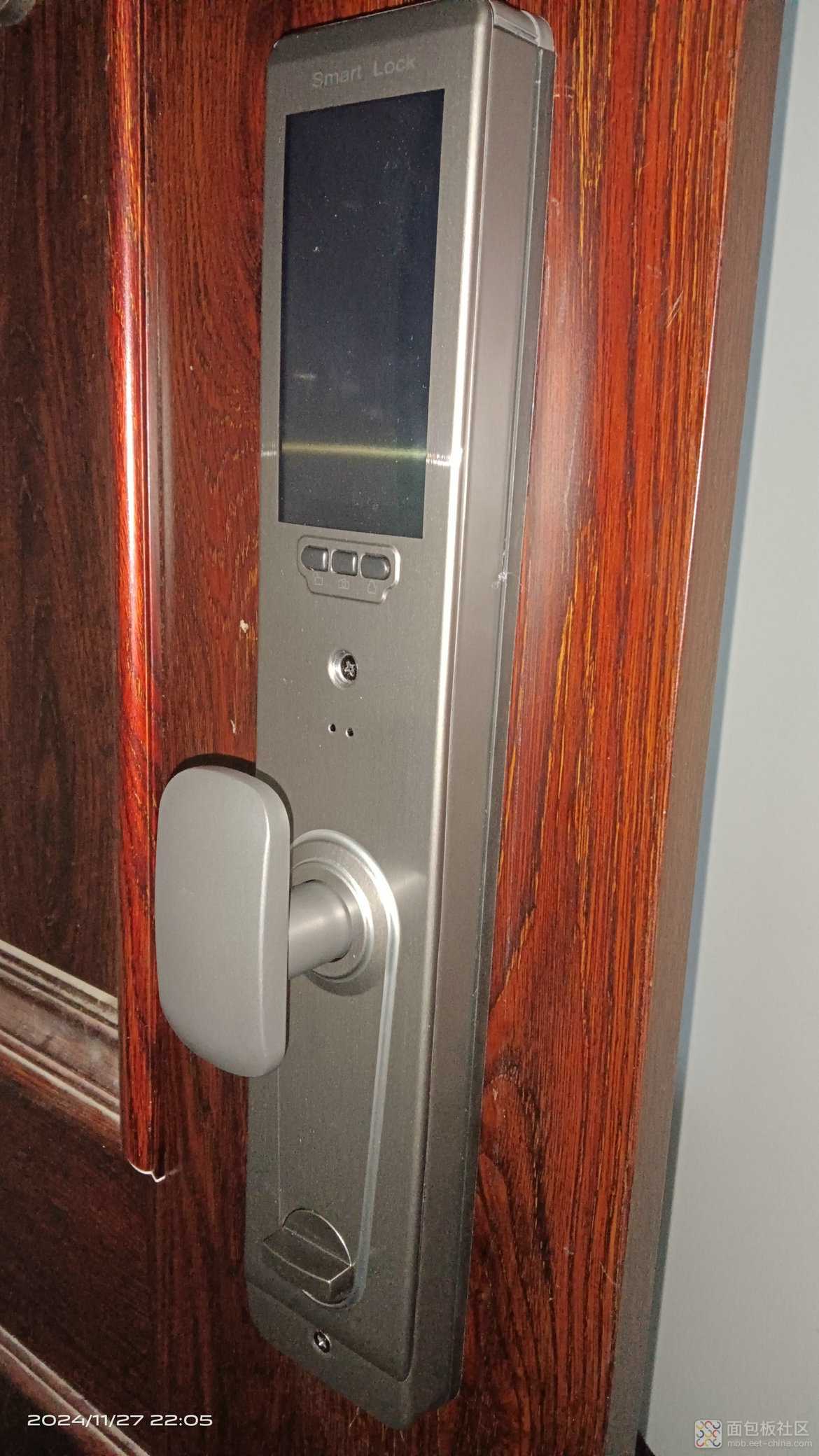

总结：电子锁其实就是各功能模块、机械组件与控制母板相结合的产物。我这款电子锁有个致命问题：就是控制板等都放置在外部安装部件内，非常容易被拆解，安全性名不符实。最后欣赏下我的新锁：多了掌纹、人脸识别功能（其实就是鸡肋），大显示屏、充电锂电池，安全性更高、速度更快。
