34063电源管理芯片应用电路设计

2020-7-29 10:27:52 显示全部楼层
既能升压也能降压,开关电源芯片34063,其功能很适合工程师

来源:芯片哥 今日头条

工程师,在研发设计电路项目,需要处理各种不同类型要求的电源电路,如锂电池充放电管理电路,升压电源电路以及降压电源电路等等,以适合整个电路系统的工作;

电路系统

从事研发电路的工程师,都会遇到一个产品不断升级优化迭代的问题,比如产品项目从最初的版本1.0一直优化升级到版本5.2,在此期间付出的是工程师不断的电路调试;除去项目的版本功能升级,工程师还需要考虑各个版本之间的兼容性,以达到最优的电路设计效率;

电源芯片应用

比如在项目版本1.0中,电源电路是升压功能;在项目版本4.0中,电源电路却是降压功能;为了不同版本的互相兼容性,工程师应尽可能选用一个电源方案来实现电路的设计;例如开关电源芯片34063 SOP-8就能实现类似的功能,因为它既能完成升压功能,也能实现降压功能;
关于电源芯片MC34063 SOP-8的电路特性,参考如下

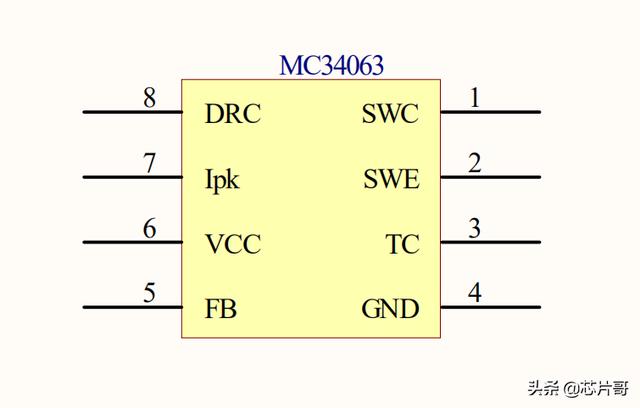

34063电源芯片引脚图

  • 优点:
(1)输入电压:输入电压范围宽,可以达到+3V~40V,最大耐压值为40V;
(2)输出电流:34063电源芯片最大支持的输出电流为1.5A
(3)输出电压:输出电压可调,通过反馈引脚的电阻阻值比例关系调节输出电压的幅值;
具体的关系计算公式为: Vout = 1.25*(1+R2/R3)

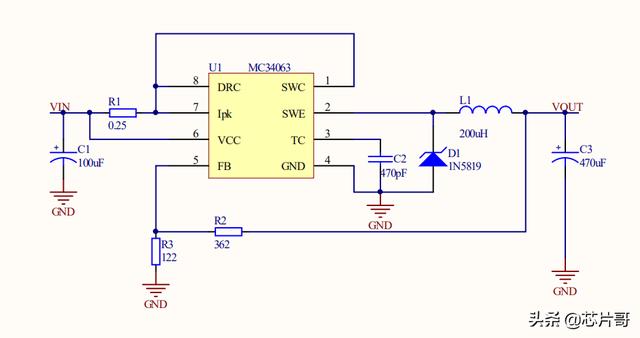

34063电源芯片应用电路图

这是降压功能输出5.0V电路的参考设计
  • 缺点:
(a)降压功能电路与升压功能电路不同,工程师需要做不同的电路设计;
(b)电源芯片开关频率达到100KHz,对其他电路造成EMC干扰
可能有一些工程师会反问,在降压电路的电源芯片中,可以选用7805系列与1117-5.0系列电源芯片,为什么需要用开关电源芯片34063;这是因为7805系列与1117-5.0系列电源芯片是属于三端稳压,属于线性电源芯片,电源效率低而且功能单一;
  • 兼容替代
开关电源芯片34063 SOP-8除了包含这些电路功能,还能完美兼容替代型号为AP1513与MP9141的电源芯片;工程师如若在项目中有使用此两个型号,并且有降低研发采购BOM元器件成本的计划,可以考虑使用34063 SOP-8;
作为研发工程师,最主要的工作就是选择合适的电源芯片,去匹配当前研发的电路项目功能,不能因为某一个芯片型号适合其他项目,就误认为也适合自己的研发项目,因为没有一个芯片能完全去兼容所有的项目功能需求;
