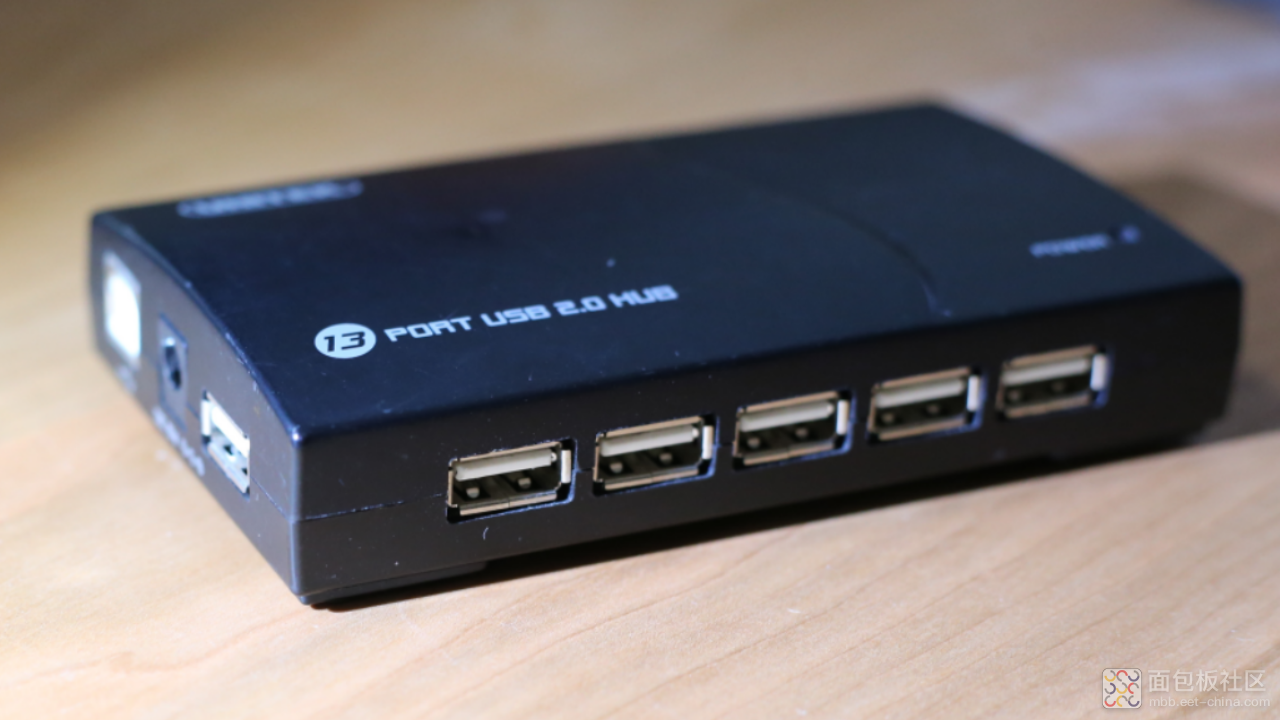

这个小方盒子是USB HUB，支持13个从机USB TYPE-A口和1个主机USB TYPE-B接口，一圈都是USB接口，所有接口是2.0的，速度可达480Mbps，有单独的供电DC接口。

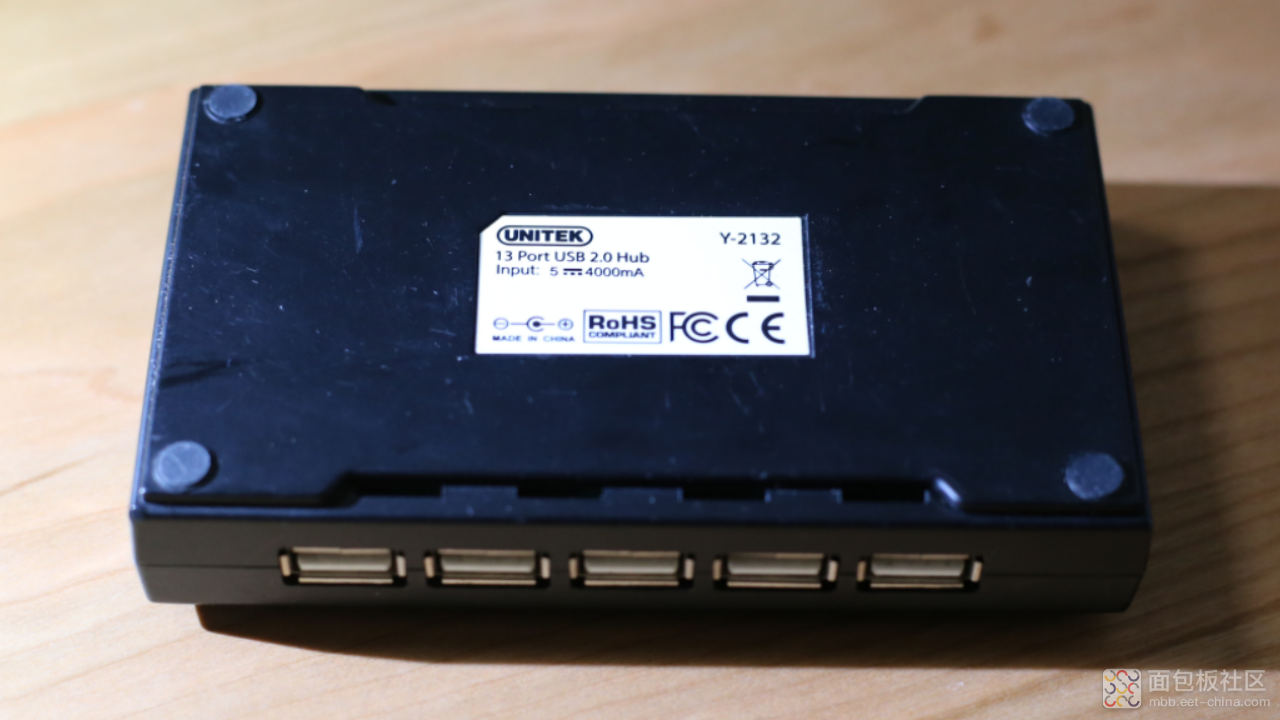

后面还贴着一张身份证，上写着13口USB HUB，5V、4A供电。USB2.0标准规定端口要提供500mA电流，这13个USB口，总计电流应该是6.5A，看来又没按套路出牌。

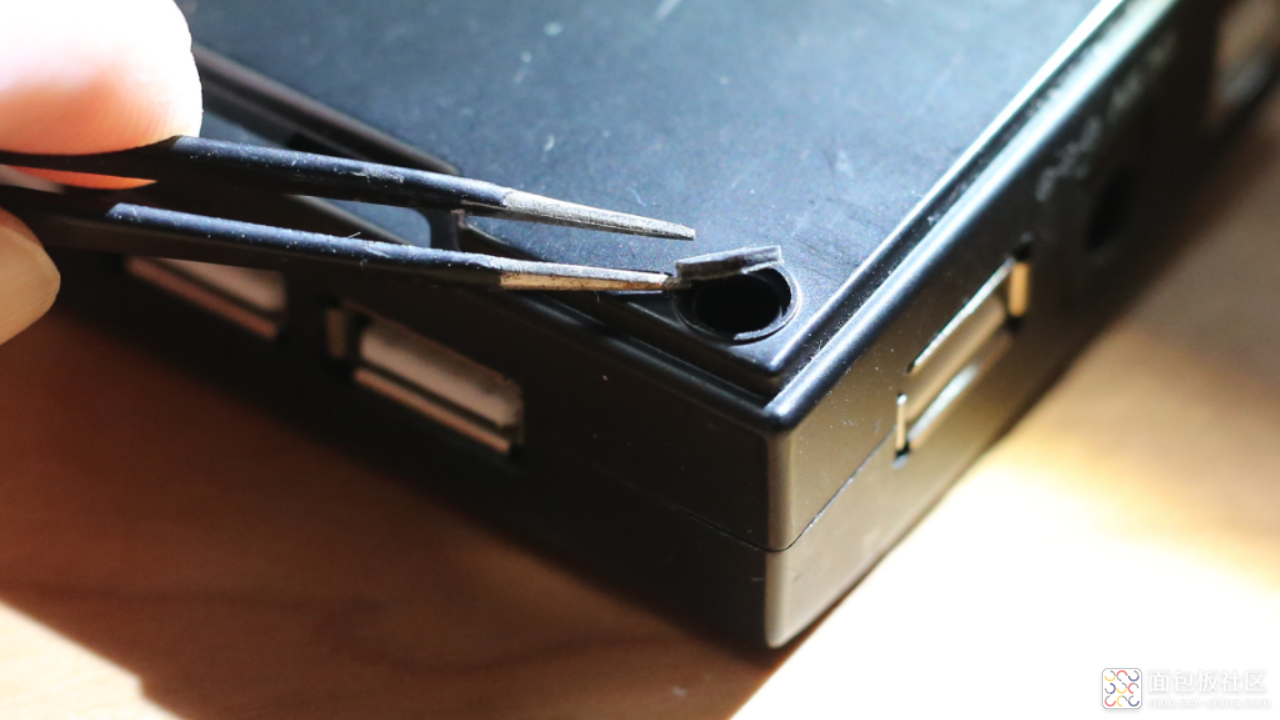

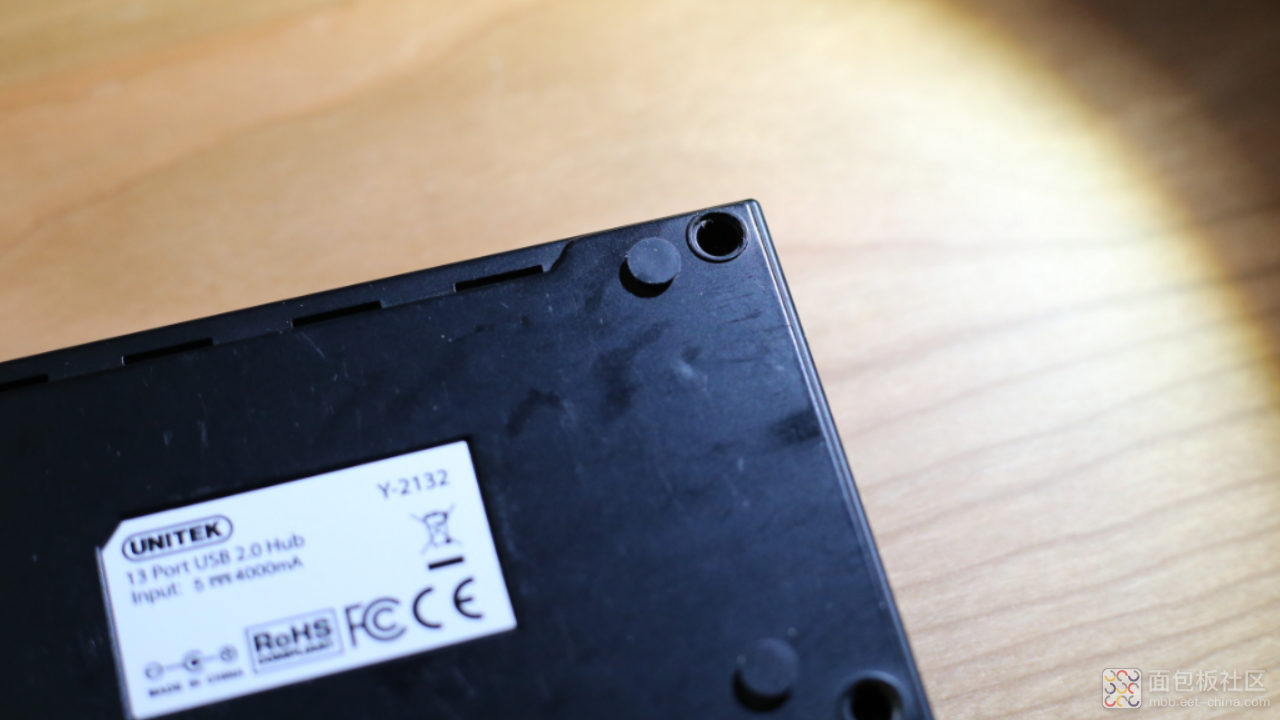

用镊子拆掉脚垫，脚垫是用双面胶胶合的。

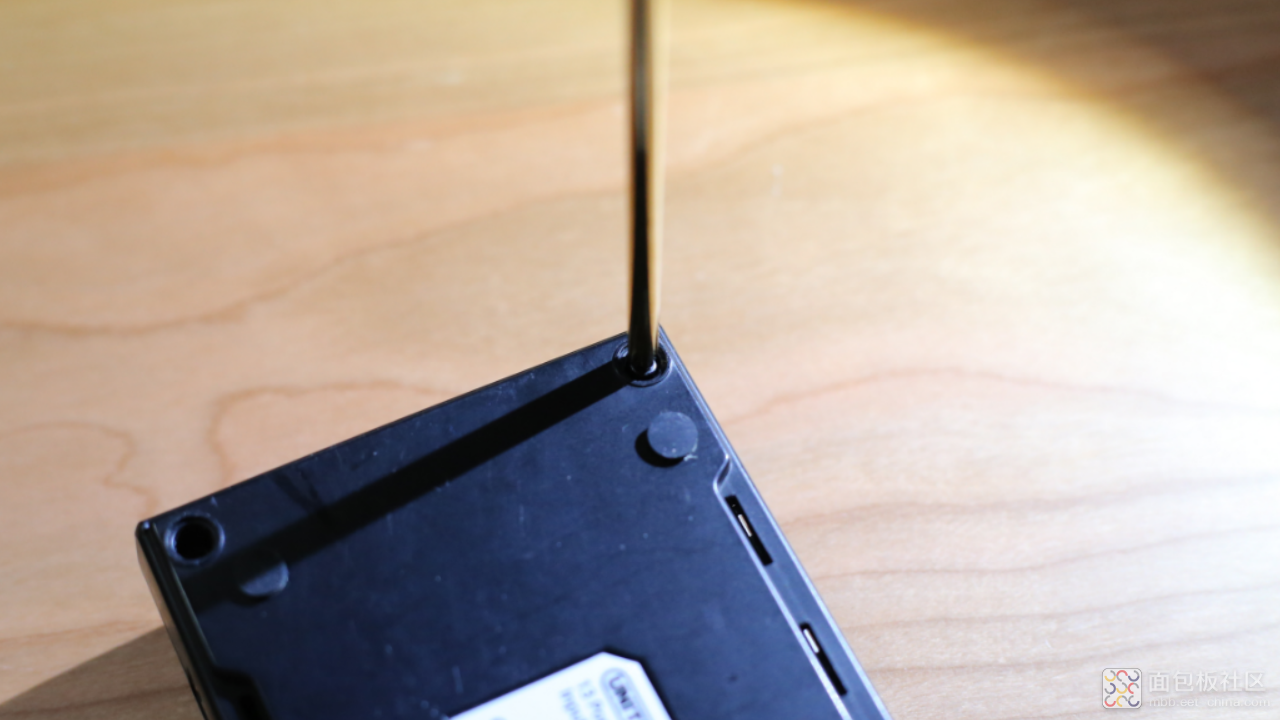

所有四个角的脚垫全部拆下来了，并放在一旁，留下一个坑，坑下有螺丝钉。
我是喜欢拧螺丝的，拿着工程师的钱，干着拧螺丝的活，这是多么真实的电子佬的生活。

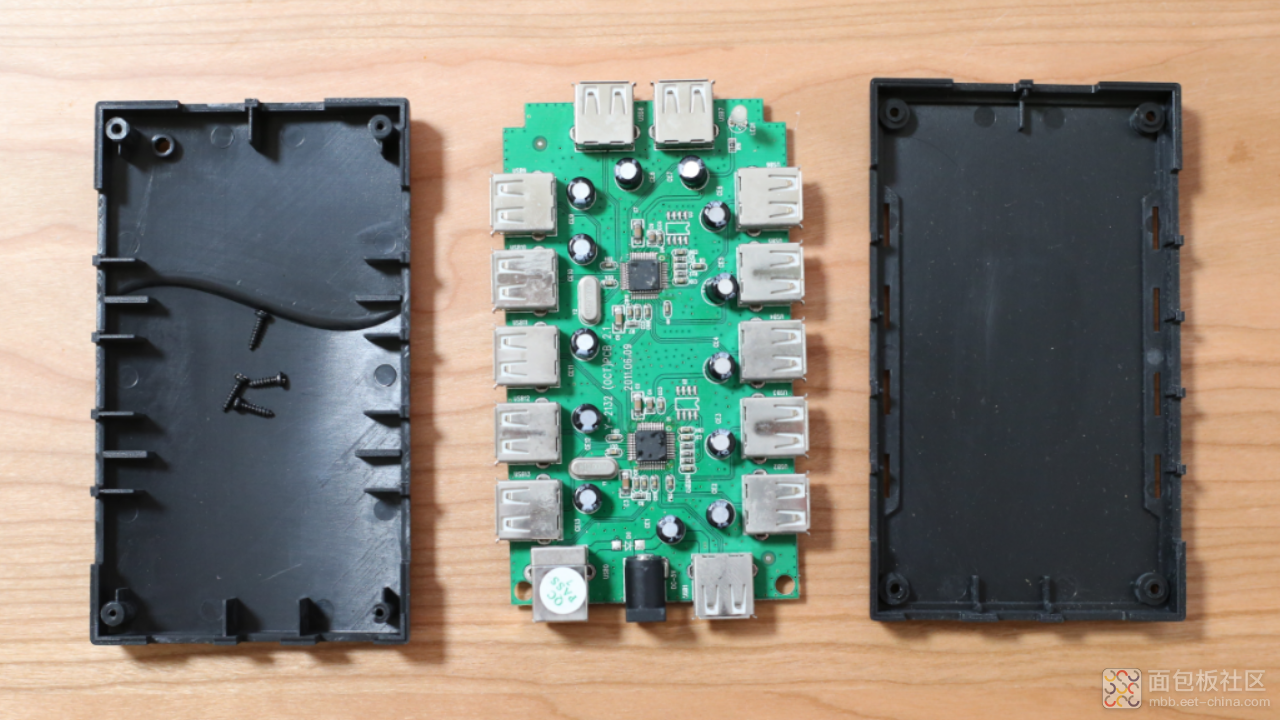

很快我们攻入到了HUB内部，这一圈的USB真让人SB。

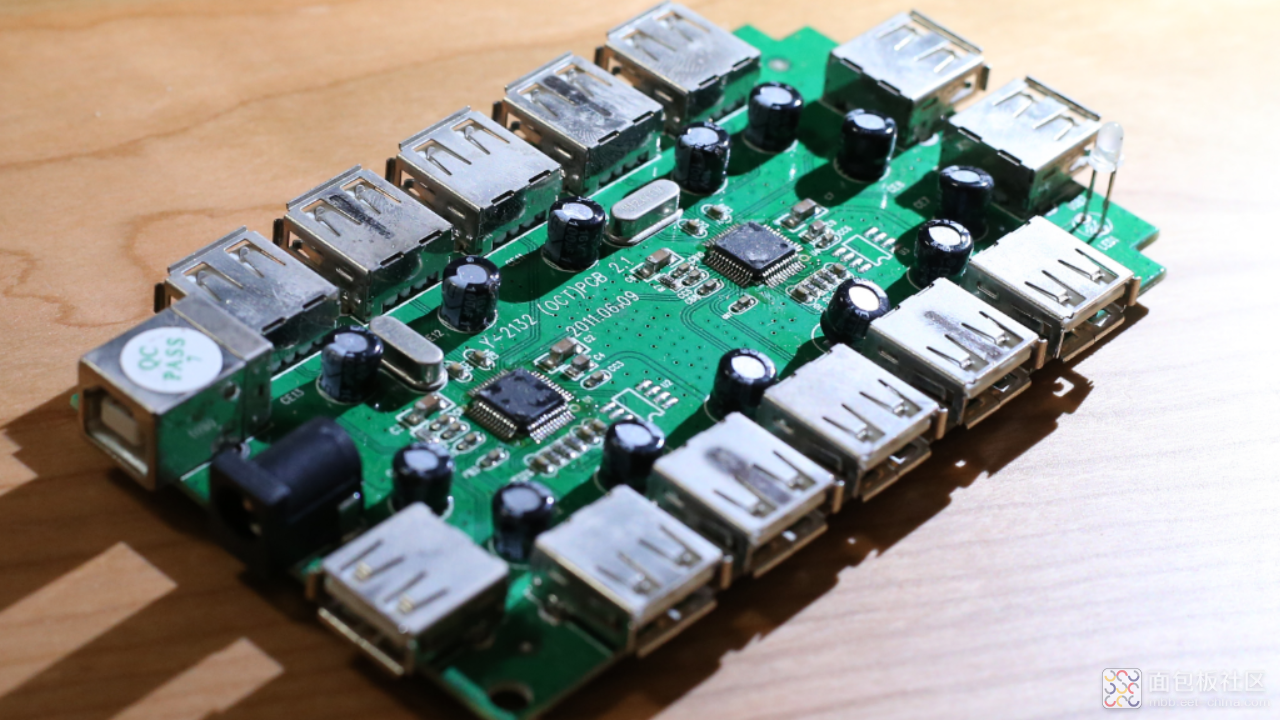

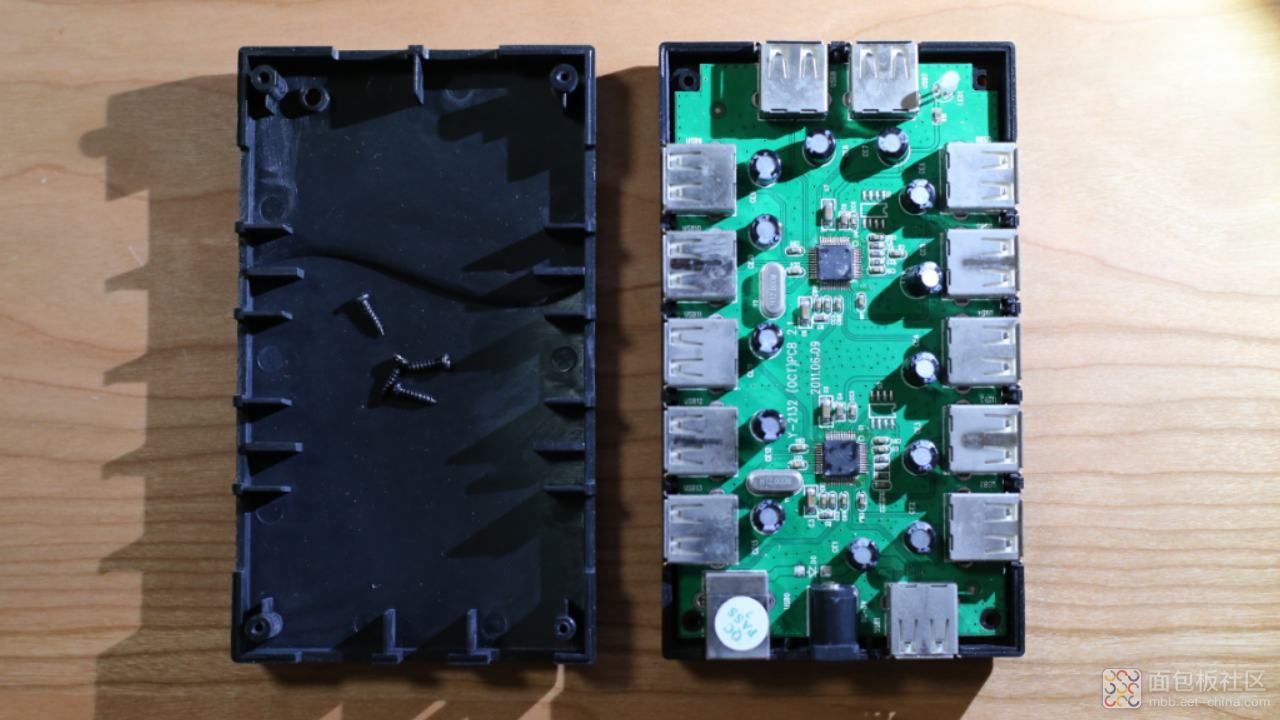

主板TOP层只有两颗芯片，周围围绕着一些阻容器件，USB接口处也没有过流保护芯片，正常的设计中，USB2.0的电源要来个500mA的限流保护啊。

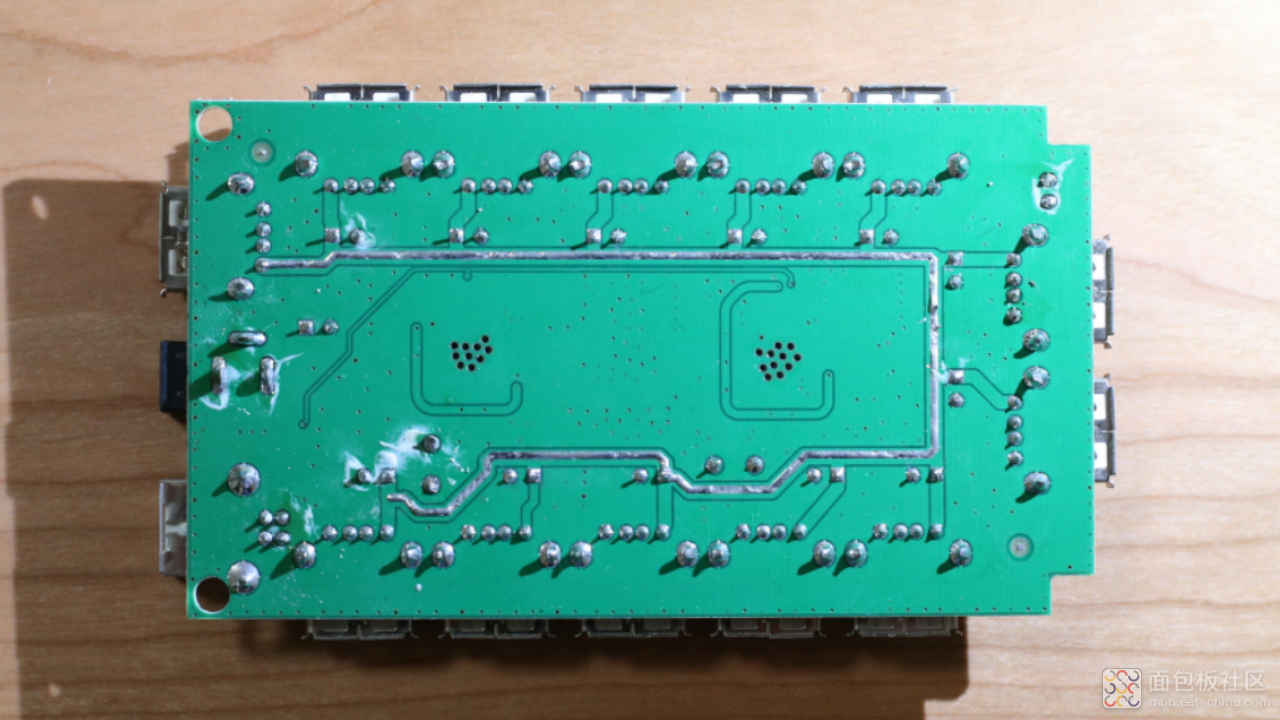

背面没有什么元器件，观摩PCB，这一面的走线主要是电源，电源走线还开了窗，并且涂锡用以加大载流能力。

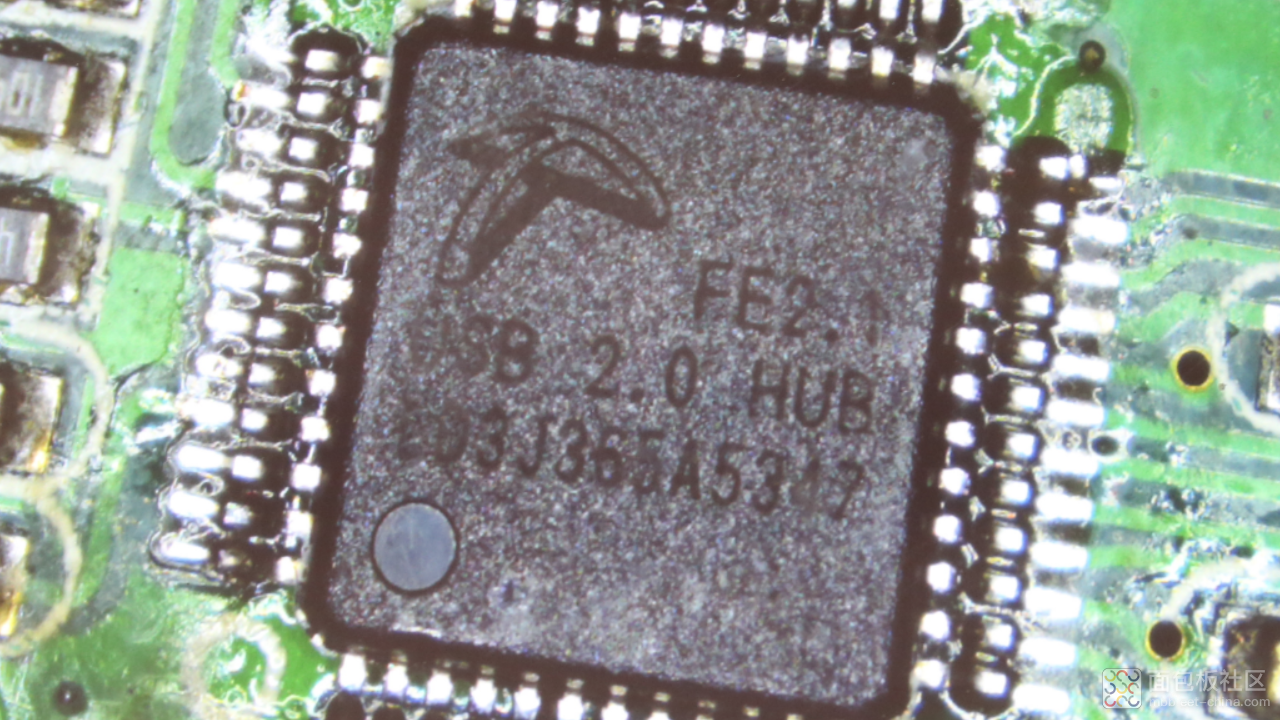

HUB芯片型号是FE2.1，是一款7口高速USB HUB控制器。

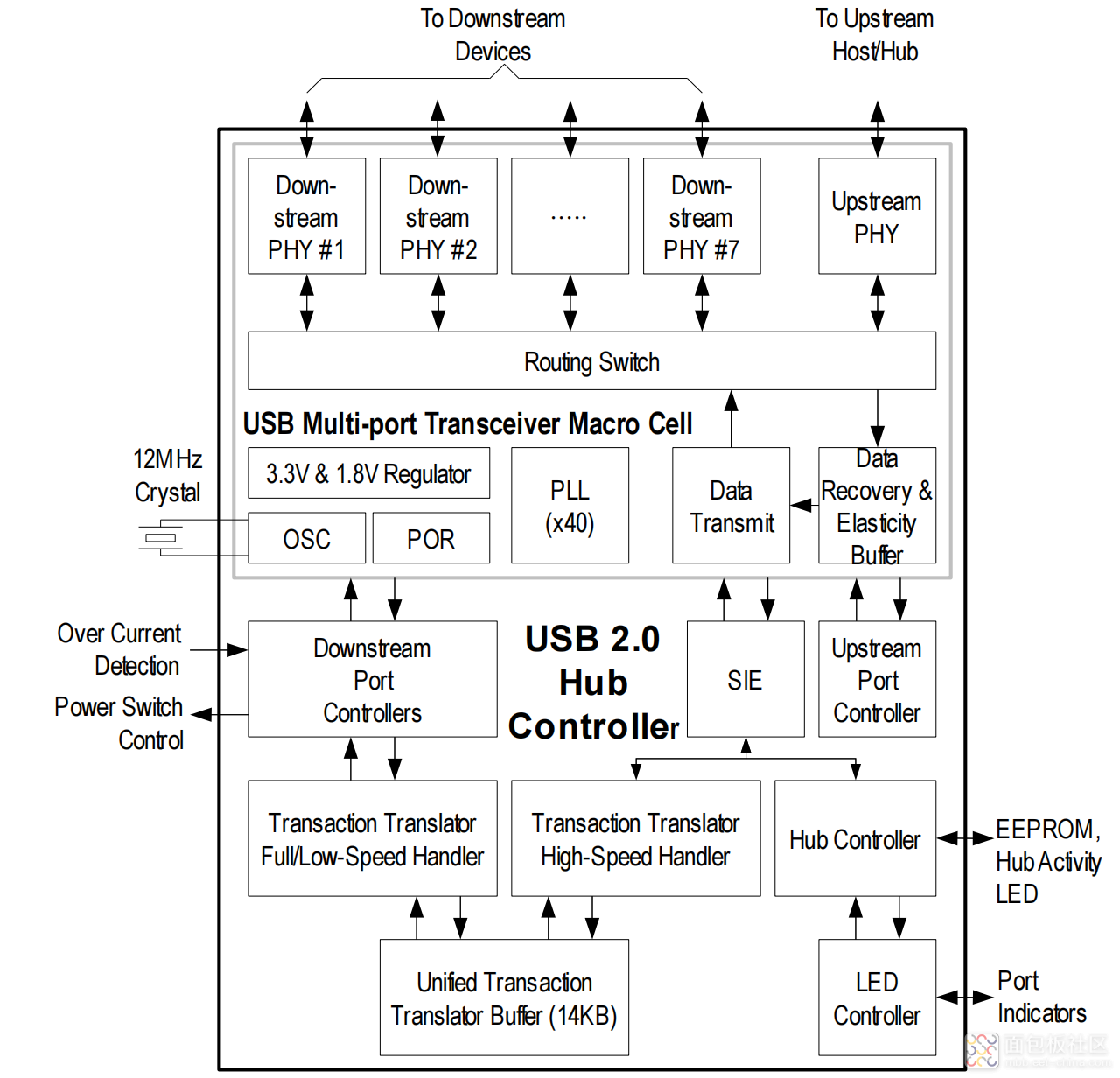

这个是USB HUB芯片的框图。一个上行口，可接入电脑。七个下行口，接入从设备。

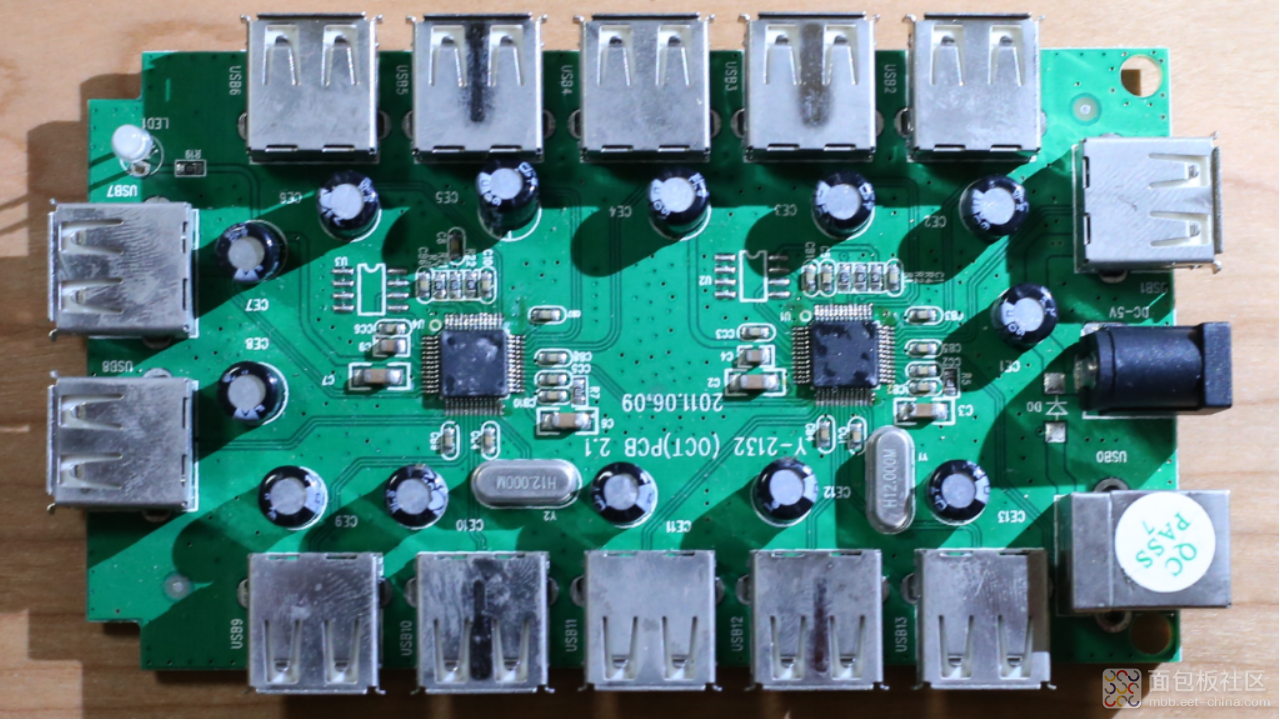

单颗芯片支持7个USB口，主板上有两颗USB HUB芯片，为什么是13个从机口呢，而不是14个从机口呢。

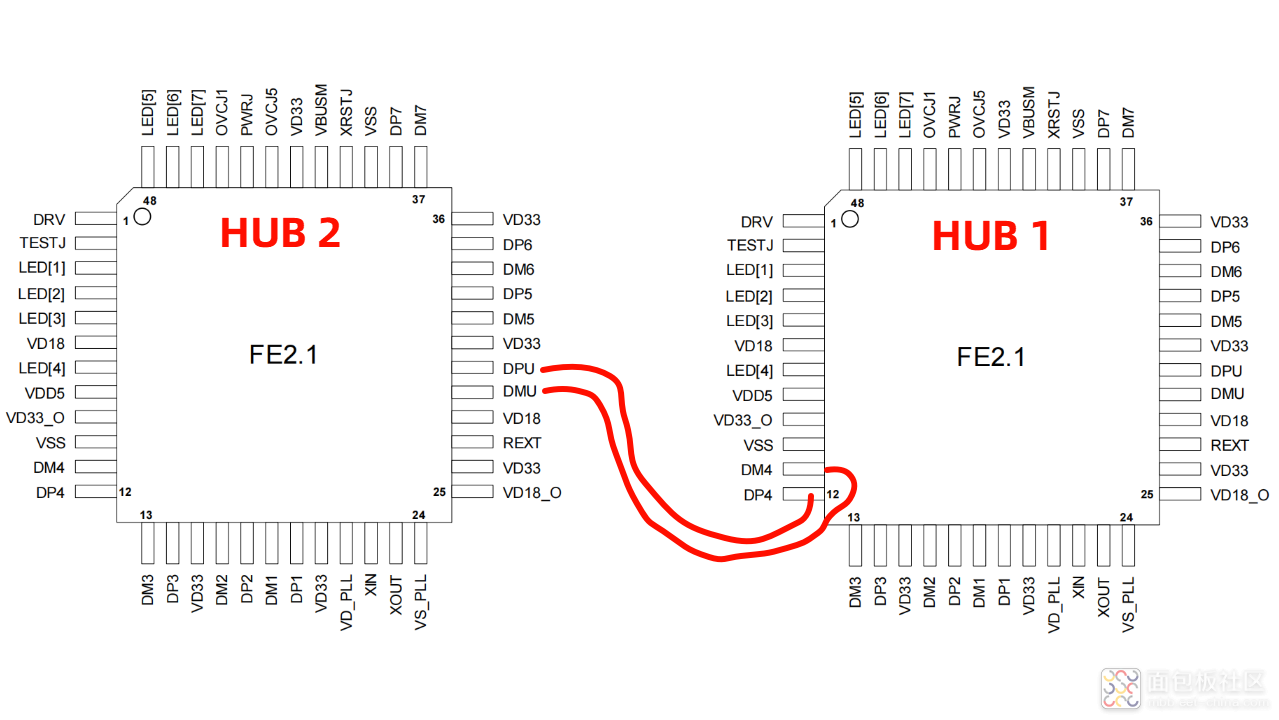

我来画个框图大家就知道了，因为连个HUB芯片是级联的，HUB1的USB4接到了HUB2的上行口了，所以对外一共有13个口。

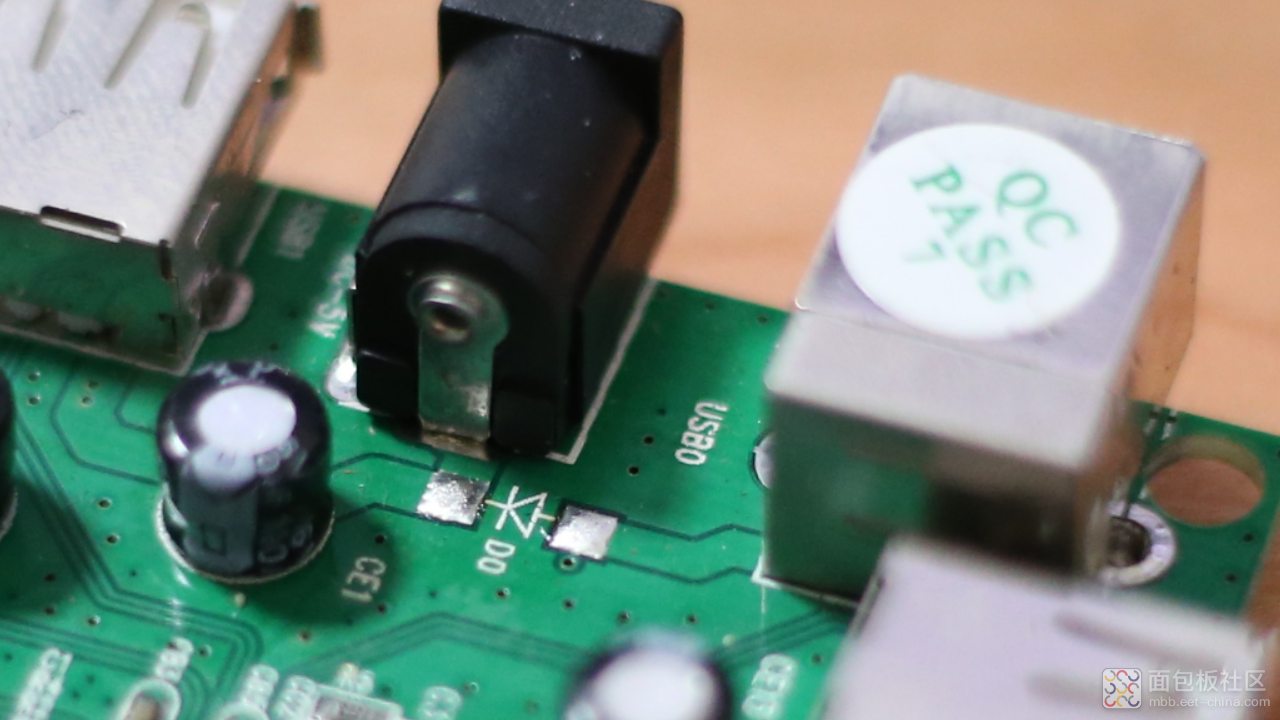

USB HUB支持外部DC供电。从电路板上看二极管D0的焊接或不焊接可以实现外部供电或USB TYPE-B供电，这里不考考功率问题，是考虑供电逻辑。

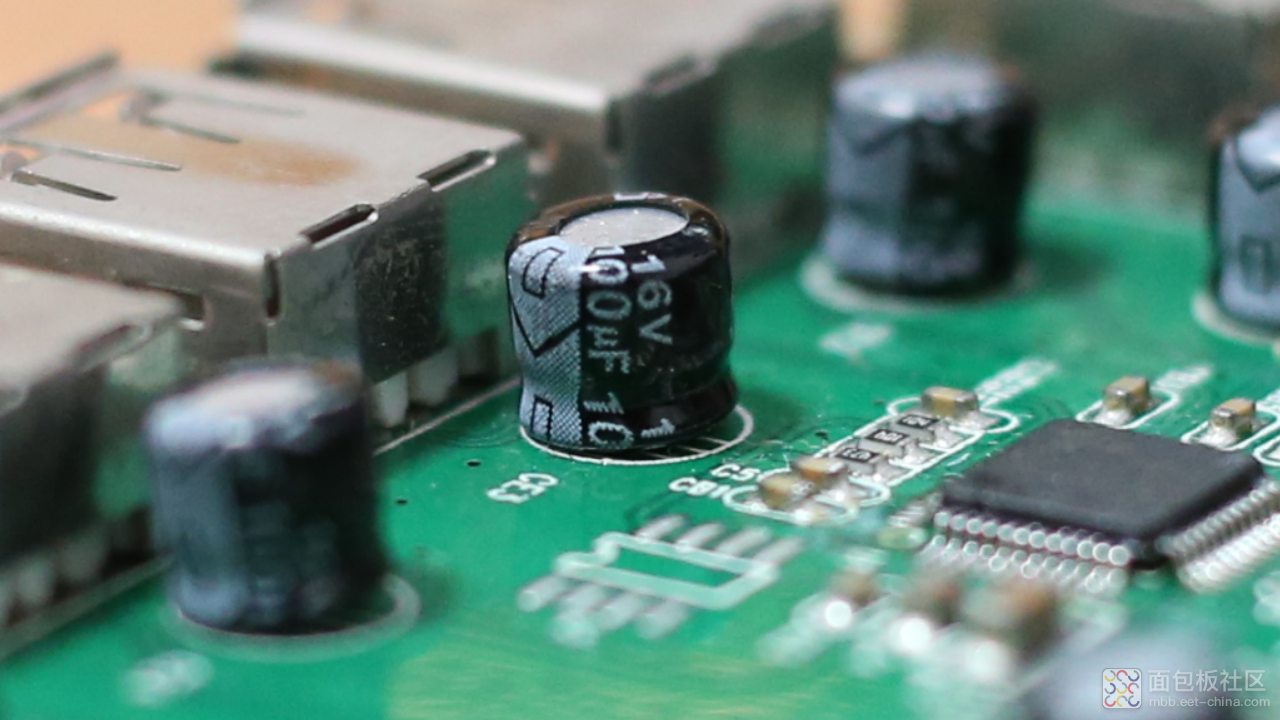

每个从设备的USB口都焊接了一个100uF 16v的电解电容。

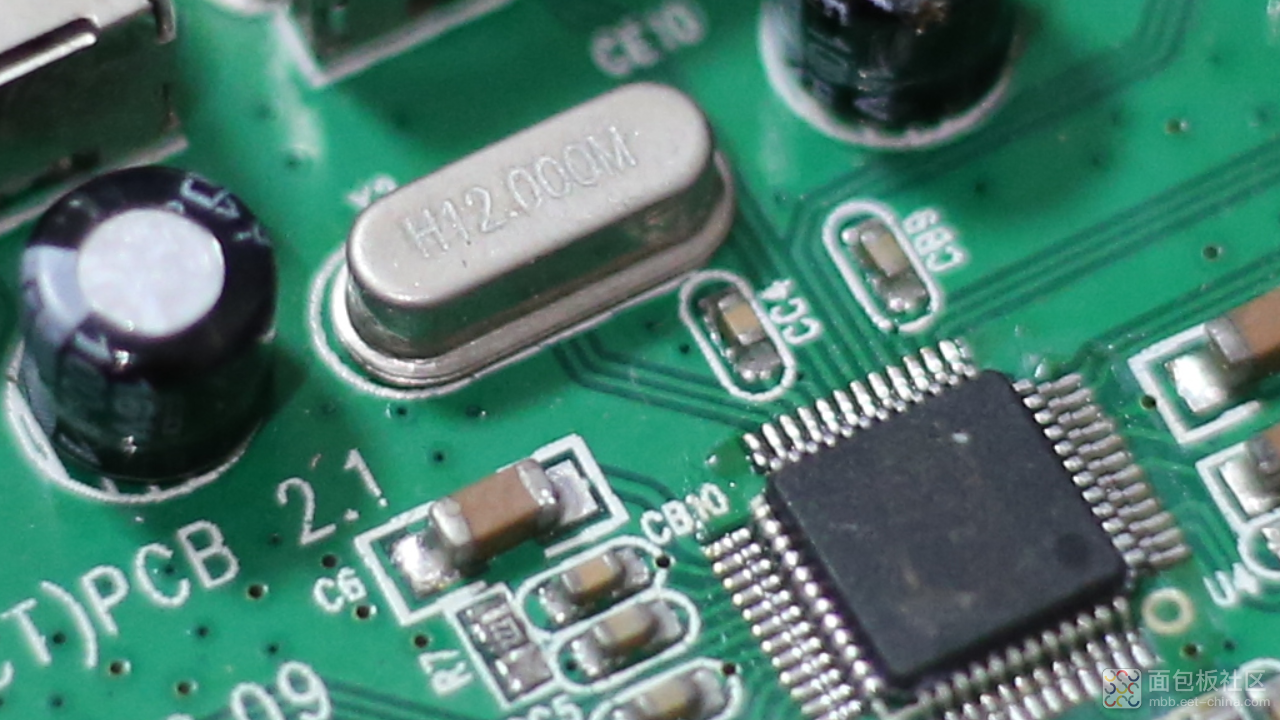

HUB芯片外接的是12MHz晶振，这样倍频可以很方便，是480Mbps的整数倍。
USB HUB拆解与分析到此结束。用料不够给力，很多保护没有加上，例如没有过流保护，没有ESD保护等等。
