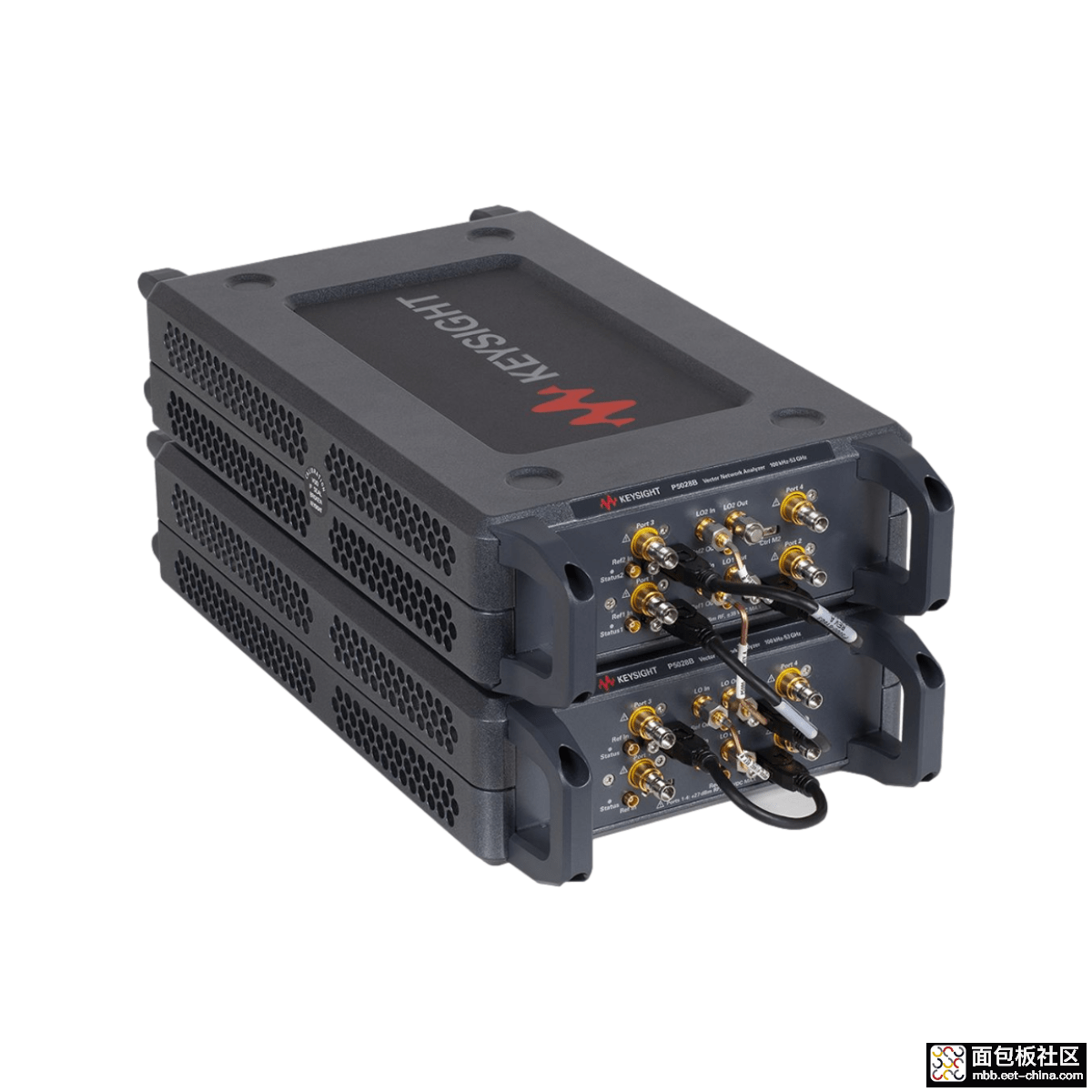

操作时域网络分析仪（TDNA）进行故障检测需结合仪器设置、校准、时域转换及数据分析等步骤。以下为系统化操作指南，涵盖关键流程、参数配置及典型案例：


一、操作前准备

1. 仪器连接与配置

  • 硬件连接：
    • 将被测设备（DUT）通过射频线缆连接至TDNA的测试端口。
    • 确保连接器匹配（如N型、SMA型），避免因阻抗不匹配引入额外反射。
  • 仪器设置：
    • 启动TDNA，进入频域测量模式（S参数测试）。
    • 设置频率范围：覆盖DUT的工作频段（如5G基站射频前端模块需覆盖24.25-52.6 GHz）。
    • 设置中频带宽（IF BW）：根据动态范围需求选择（如100 Hz至1 MHz）。
    • 设置扫描点数：通常1601点以上以保证频域分辨率。

2. 校准

  • 校准目的：消除测试系统误差（如线缆损耗、连接器反射）。
  • 校准方法：
    • SOLT校准：适用于同轴系统，使用短路（Short）、开路（Open）、负载（Load）、直通（Thru）标准件。
    • TRL校准：适用于非同轴系统（如PCB微带线），使用直通（Thru）、反射（Reflect）、线（Line）标准件。
    • 电子校准件（ECal）：通过USB连接自动校准，提高效率。

二、频域数据采集

1. 测量S参数

  • 测量S11（反射系数）或S21（传输系数），记录频域幅度和相位数据。
  • 示例：
    • 测量5G基站射频前端模块的S11，观察其在工作频段内的回波损耗。

2. 数据存储

  • 将频域数据保存为标准格式（如Touchstone文件，.s2p），便于后续时域转换。

三、时域转换与故障检测

1. 时域转换方法

  • FFT（快速傅里叶变换）：
    • 将频域S参数转换为时域冲击响应（Impulse Response）。
    • 参数设置：
      • 选择合适的窗函数（如汉宁窗平衡分辨率与旁瓣抑制）。
      • 设置时域范围：覆盖DUT的物理长度（如1米电缆需至少6.67 ns时域范围，假设光速为0.66c）。
  • CZT（线性调频Z变换）：
    • 适用于高分辨率或局部放大时域响应。

2. 时域响应分析

  • 典型故障特征：
    • 开路/短路：时域响应中出现强反射峰（幅度接近±1），位置对应故障距离。
    • 阻抗不匹配：反射峰幅度较小（如0.5），极性取决于阻抗变化方向。
    • 连接器松动：多个小反射峰，间距对应连接器间距。
  • 定位故障：
    • 计算反射峰时间（Δt），结合信号传播速度（v）计算距离（d = v × Δt / 2）。
    • 示例：
      • 若Δt = 10 ns，v = 0.66c，则d ≈ 0.66 × 3×10⁸ × 10×10⁻⁹ / 2 = 0.99 m。

3. 高级分析技术

  • 时域门控（Time Gating）：
    • 选择特定时间窗口分析，抑制其他路径干扰。
    • 应用场景：
      • 分离多径反射信号，定位深层故障。
  • 差分时域分析：
    • 比较正常DUT与故障DUT的时域响应，突出差异点。

四、典型故障检测案例

案例1：5G基站射频前端模块中的线缆开路

  • 现象：
    • 频域测量显示S11在某频点异常升高（如-10 dB以下）。
  • 操作步骤：
    • 对频域S11数据进行FFT转换，选择汉宁窗。
    • 时域响应中观察到10 ns处强正反射峰。
    • 计算故障距离：d ≈ 0.99 m。
    • 现场检查发现线缆在1米处断裂。

案例2：PCB微带线阻抗不匹配

  • 现象：
    • 频域测量显示S21在高频段波动较大。
  • 操作步骤：
    • 对S21数据进行CZT转换，聚焦高频段。
    • 时域响应中观察到多个小反射峰，间距约2 cm。
    • 检查PCB发现每隔2 cm存在过孔，导致阻抗变化。

案例3：连接器松动

  • 现象：
    • 频域测量显示S11不稳定，随温度变化。
  • 操作步骤：
    • 对S11数据进行FFT转换，选择布莱克曼窗。
    • 时域响应中观察到多个小反射峰，幅度约0.3。
    • 检查发现连接器未完全拧紧，重新紧固后故障消失。

五、操作注意事项

  • 窗函数选择：
    • 分辨率优先（如短电缆）选矩形窗，旁瓣抑制优先（如多反射系统）选布莱克曼窗。
  • 传播速度校准：
    • 不同材料（如PTFE、FR4）的传播速度不同，需根据材料参数调整计算。
  • 避免过采样：
    • 时域范围过大可能导致噪声放大，需合理设置。
  • 多次测量平均：
    • 对微弱信号进行多次扫描取平均，提高信噪比。

六、总结：操作流程图








1. 硬件连接与校准 → 2. 频域数据采集 → 3. 时域转换 → 4. 时域响应分析 → 5. 故障定位与修复

通过以上步骤，时域网络分析仪可高效定位5G基站射频前端模块中的线缆断裂、阻抗不匹配、连接器松动等故障，为设备维护和调试提供关键支持。
